EEM097E

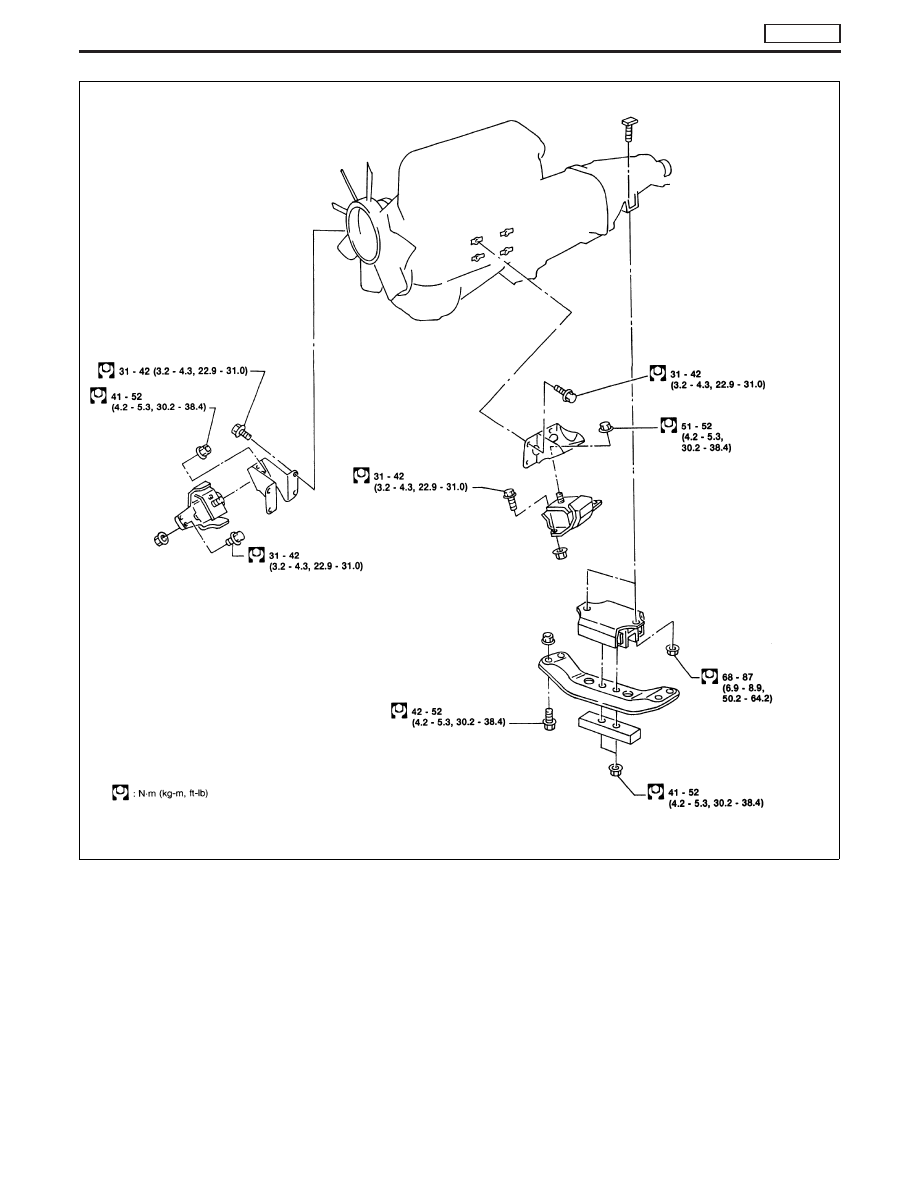

ENGINE REMOVAL

TD27Ti

EM-123

WARNING:

a. Situate vehicle on a flat and solid surface.
b. Place chocks at front and back of rear wheels.
c. Do not remove engine until exhaust system has completely

cooled off.

d. For safety during subsequent steps, the tension of wires

should be slackened against the engine.

e. Be sure to hoist engine in a safe manner.
f.

For engines not equipped with engine slingers, attach
proper slingers and bolts described in PARTS CATALOG.

CAUTION:

I

When lifting engine, be careful not to strike adjacent parts,
especially, brake lines and brake master cylinder.

I

In hoisting the engine, always use engine slingers in a safe
manner.

ENGINE REMOVAL

TD27Ti

EM-124

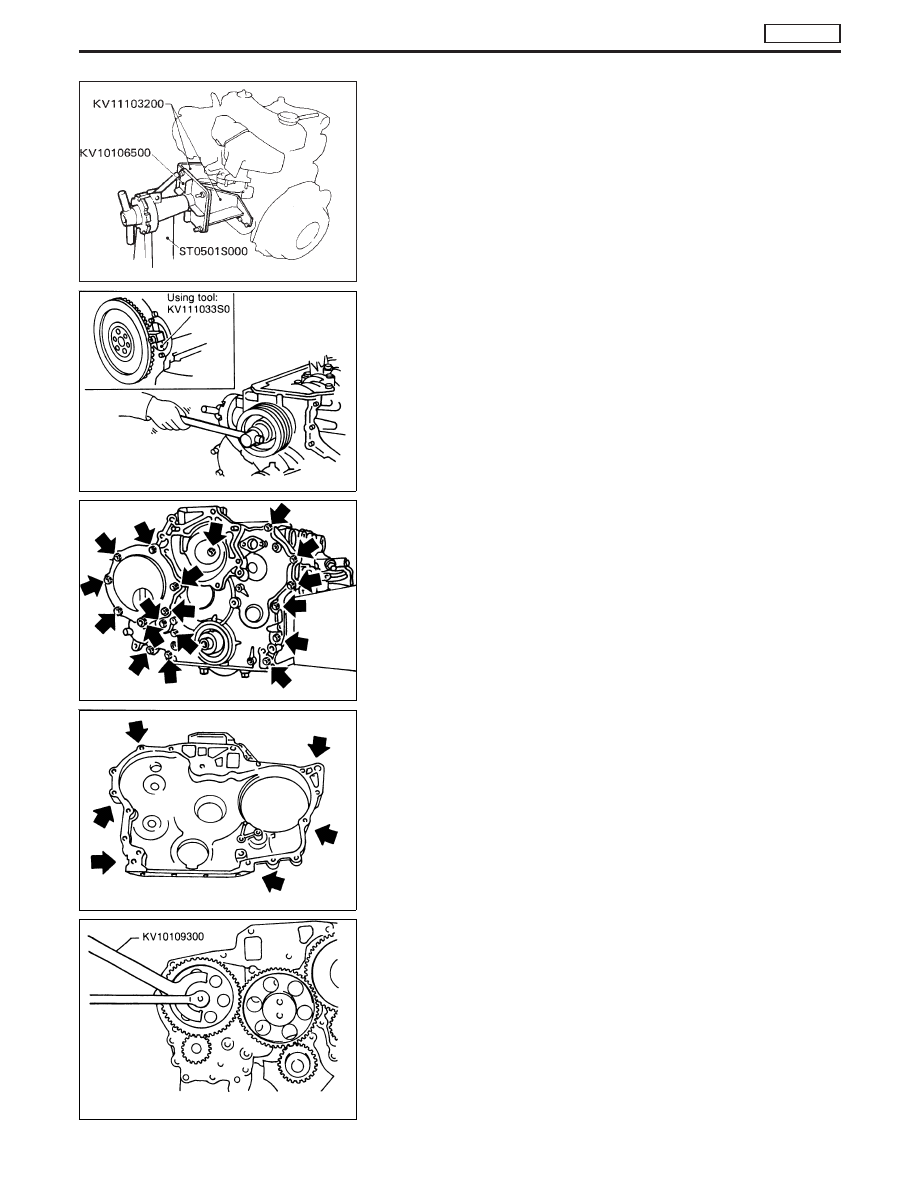

Disassembly

PISTON AND CRANKSHAFT

1. Remove oil filter.
2. Place engine on work stand.
3. Drain coolant and oil.
4. Remove drive belts.
5. Remove cylinder head. Refer to “CYLINDER HEAD”.
6. Remove oil pan.

7. Remove crank pulley and timing gear plate cover.

8. Remove water pump.
9. Remove timing gear case.

If the timing case is hard to remove due to liquid gasket, pry
it off with a suitable tool at the cutout section.

10. Remove injection pump gear nut.

SEM650B

NEM165

NEM170

NEM166

NEM167

ENGINE OVERHAUL

TD27Ti

EM-125

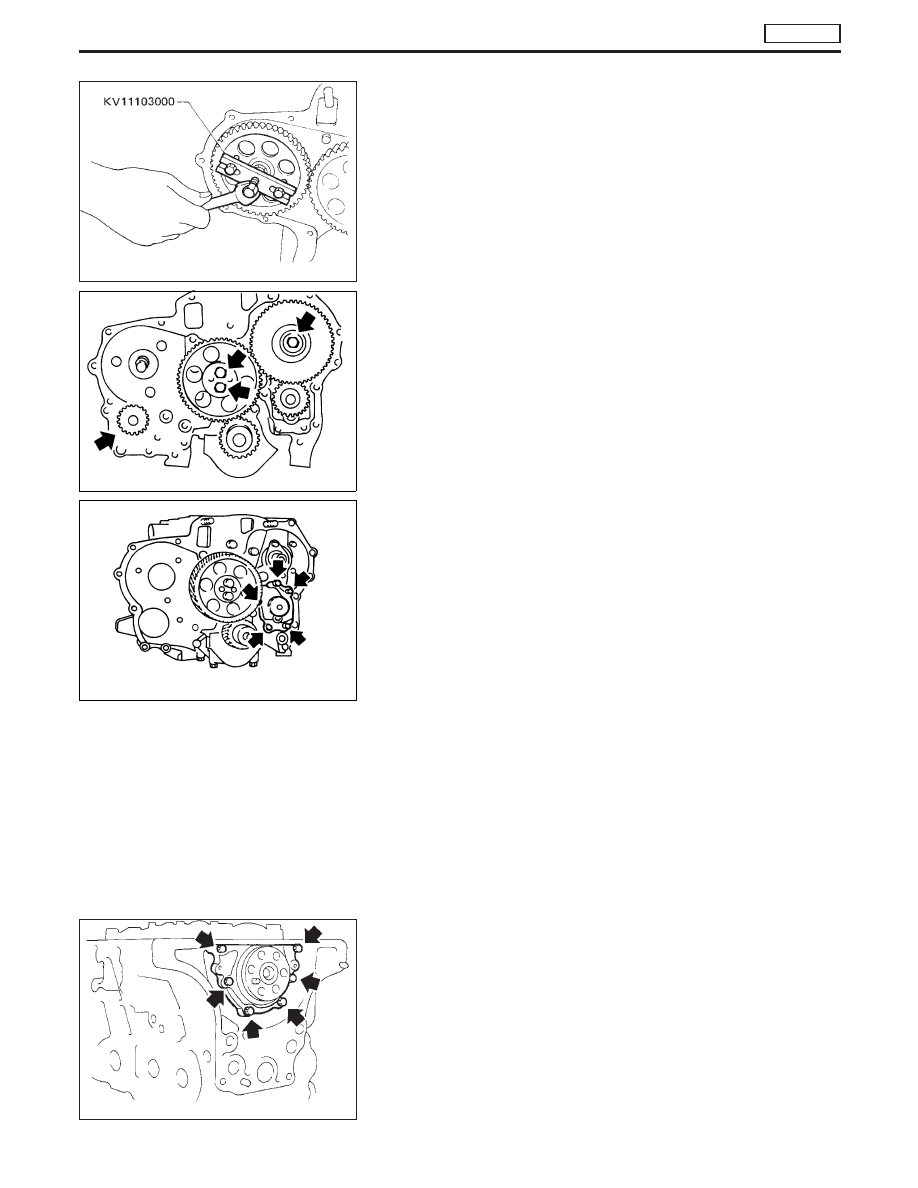

11. Remove injection pump gear.
12. Remove injection pump.

13. Remove idler gear and idler shaft.
14. Remove valve lifters, camshaft gear and camshaft.
15. Remove vacuum pump assembly.

16. Remove oil pump assembly.

17. Remove crankshaft gear.
18. Remove flywheel and rear plate.
19. Remove connecting rod caps.
20. Remove pistons.

21. Remove rear oil seal retainer.
22. Remove oil strainer.

SEM654B

NEM168

NEM169

SEM657B

ENGINE OVERHAUL

TD27Ti

Disassembly (Cont’d)

EM-126
