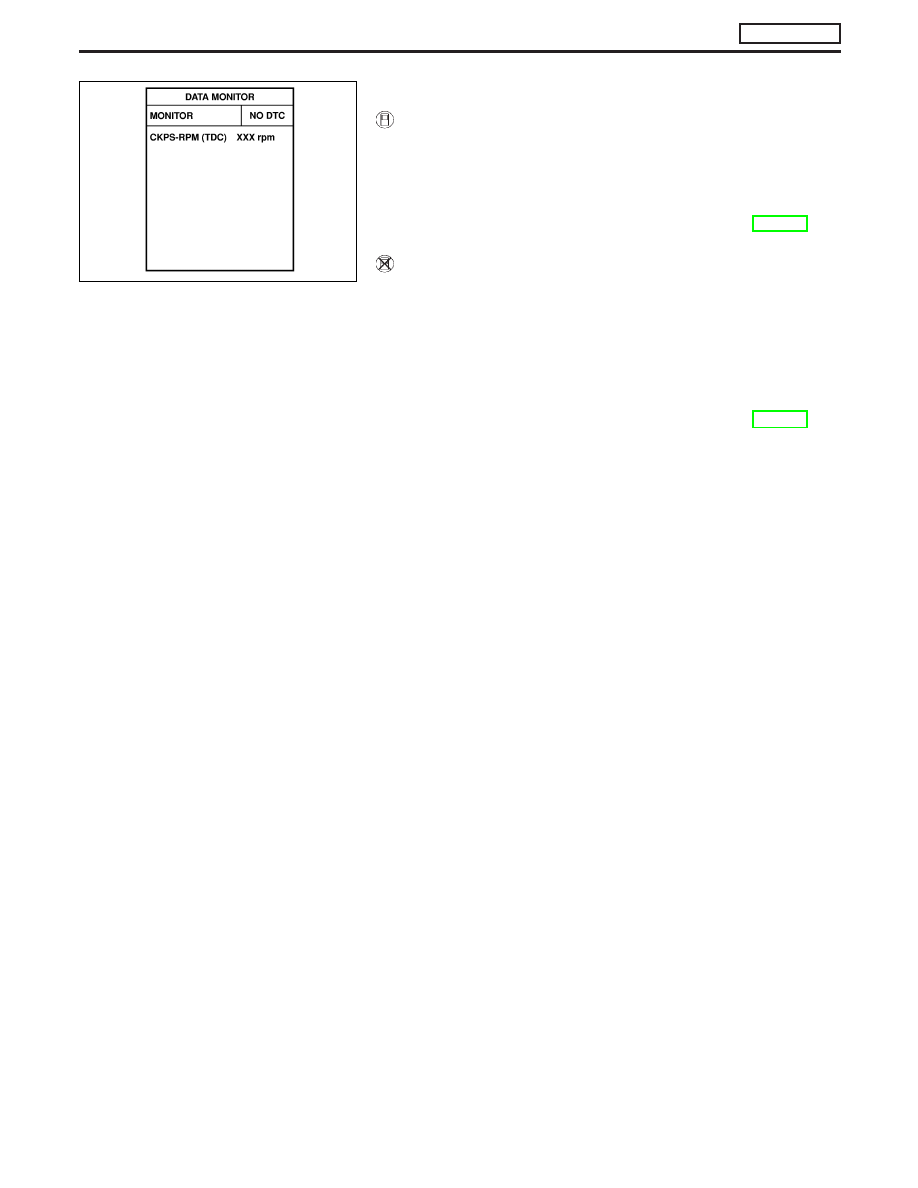

DTC Confirmation Procedure

WITH CONSULT-II

1) Turn ignition switch “ON”.
2) Select “DATA MONITOR” mode with CONSULT-II.
3) Fully depress and fully release accelerator pedal, and wait 15

seconds.

4) Repeat step 3 at least 29 times.
5) If DTC is detected, go to “Diagnostic Procedure”, EC-107.

WITHOUT CONSULT-II

1) Turn ignition switch “ON”.
2) Fully depress and fully release accelerator pedal, and then wait

15 seconds.

3) Repeat step 2 at least 29 times.
4) Turn ignition switch “OFF”, wait at least 5 seconds and then turn

“ON”.

5) Perform “Diagnostic Test Mode II (Self-diagnostic results)” with

ECM.

6) If DTC is detected, go to “Diagnostic Procedure”, EC-107.

SEF817Y

DTC 0203 ACCEL POS SW (F/C)

ZD30DDTi

EC-105

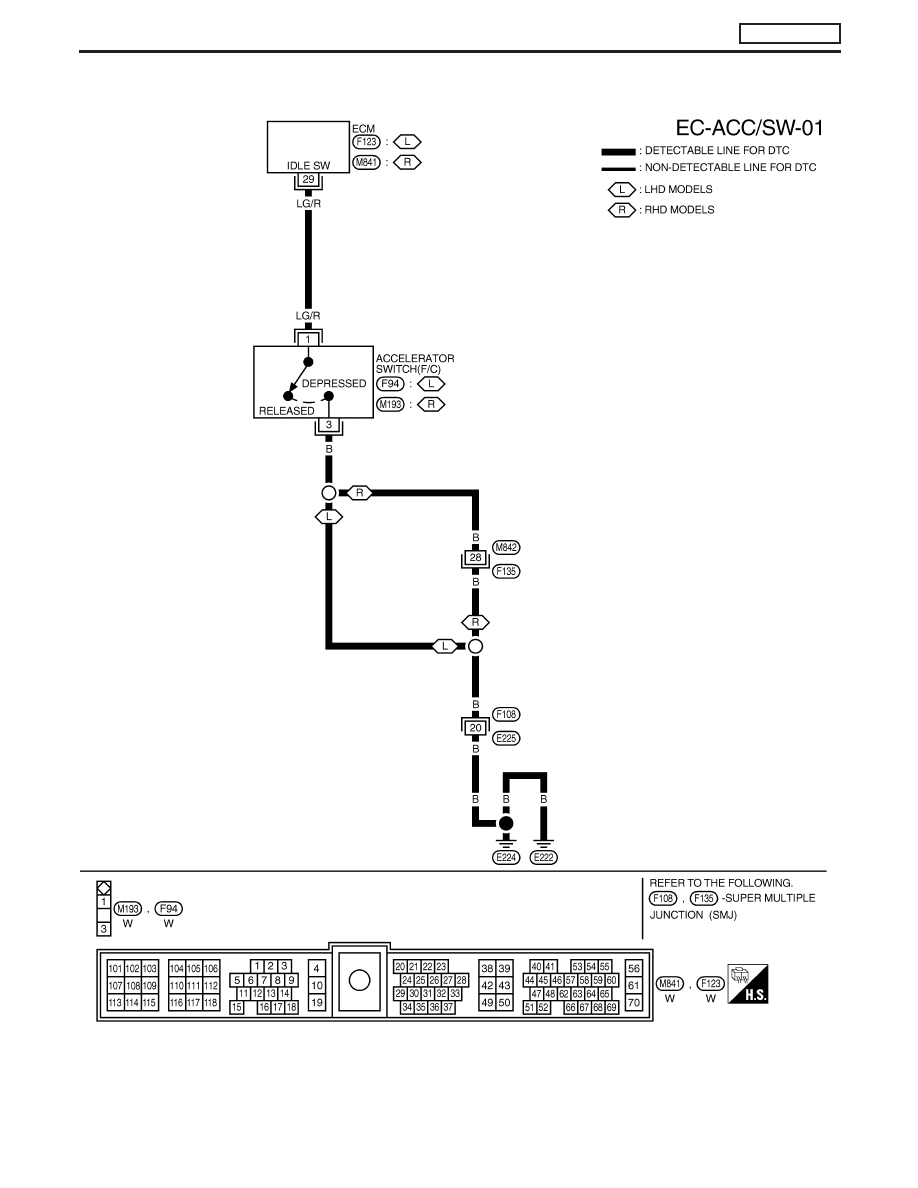

Wiring Diagram

YEC178A

DTC 0203 ACCEL POS SW (F/C)

ZD30DDTi

EC-106

Diagnostic Procedure

1

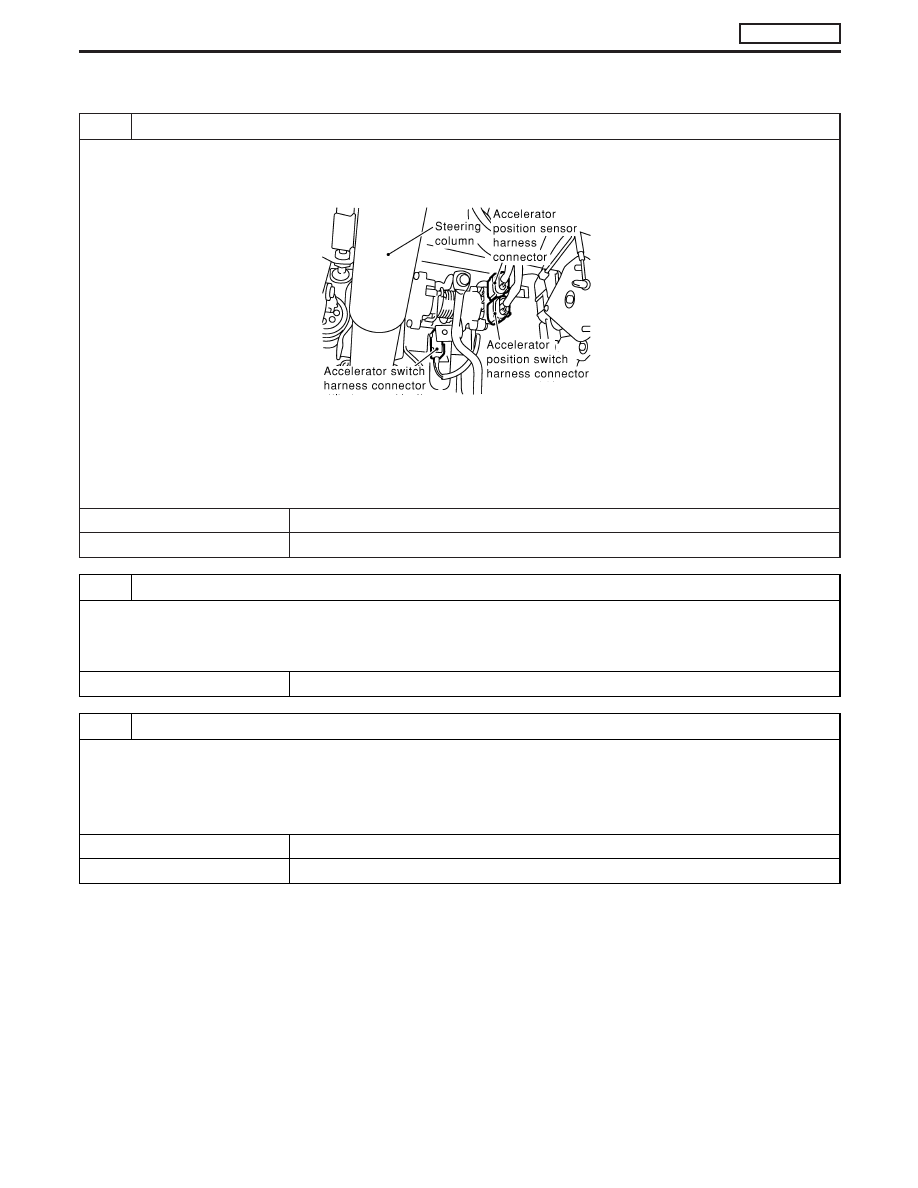

CHECK ACCELERATOR SWITCH (F/C) GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Loosen and retighten engine ground screws.
3. Disconnect accelerator switch (F/C) harness connector.

MEC995D

4. Check harness continuity between accelerator switch (F/C) terminal 3 and engine ground. Refer to Wiring Diagram.

Continuity should exist.

5. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 3.

NG

E

GO TO 2.

2

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors F108, E225

I

Harness connectors M842, F135 (RHD models)

I

Harness for open or short between accelerator switch (F/C) and engine ground

E

Repair open circuit or short to ground or short to power in harness or connectors.

3

CHECK ACCELERATOR SWITCH (F/C) INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 29 and accelerator switch (F/C) terminal 1. Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

E

GO TO 4.

NG

E

Repair open circuit or short to ground or short to power in harness or connectors.

DTC 0203 ACCEL POS SW (F/C)

ZD30DDTi

EC-107

4

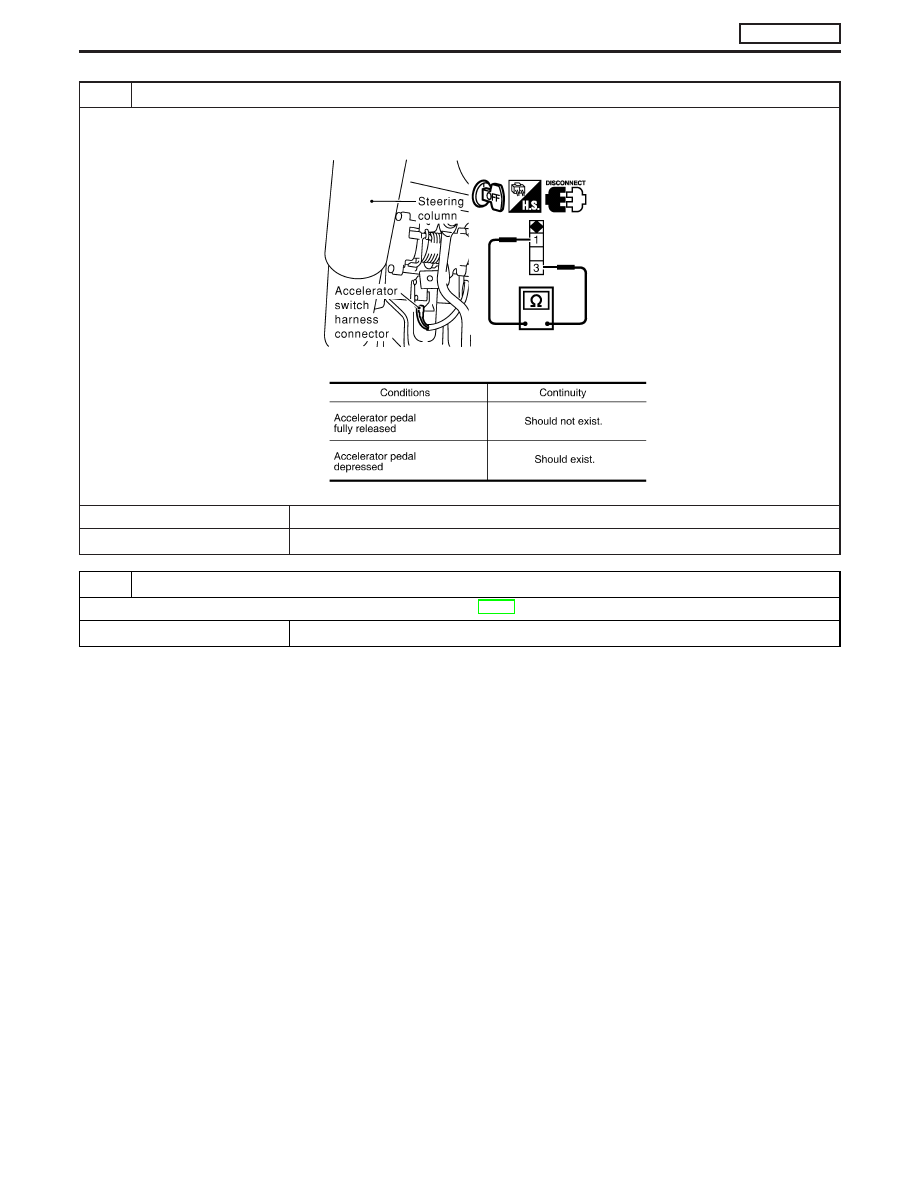

CHECK ACCELERATOR SWITCH (F/C)

1. Disconnect accelerator switch harness connector.
2. Check continuity between accelerator switch (F/C) connector terminals 1 and 3 under the following conditions.

MEC997D

MTBL1323

OK or NG

OK

E

GO TO 5.

NG

E

Replace accelerator pedal assembly.

5

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-78.

E

INSPECTION END

DTC 0203 ACCEL POS SW (F/C)

ZD30DDTi

Diagnostic Procedure (Cont’d)

EC-108
