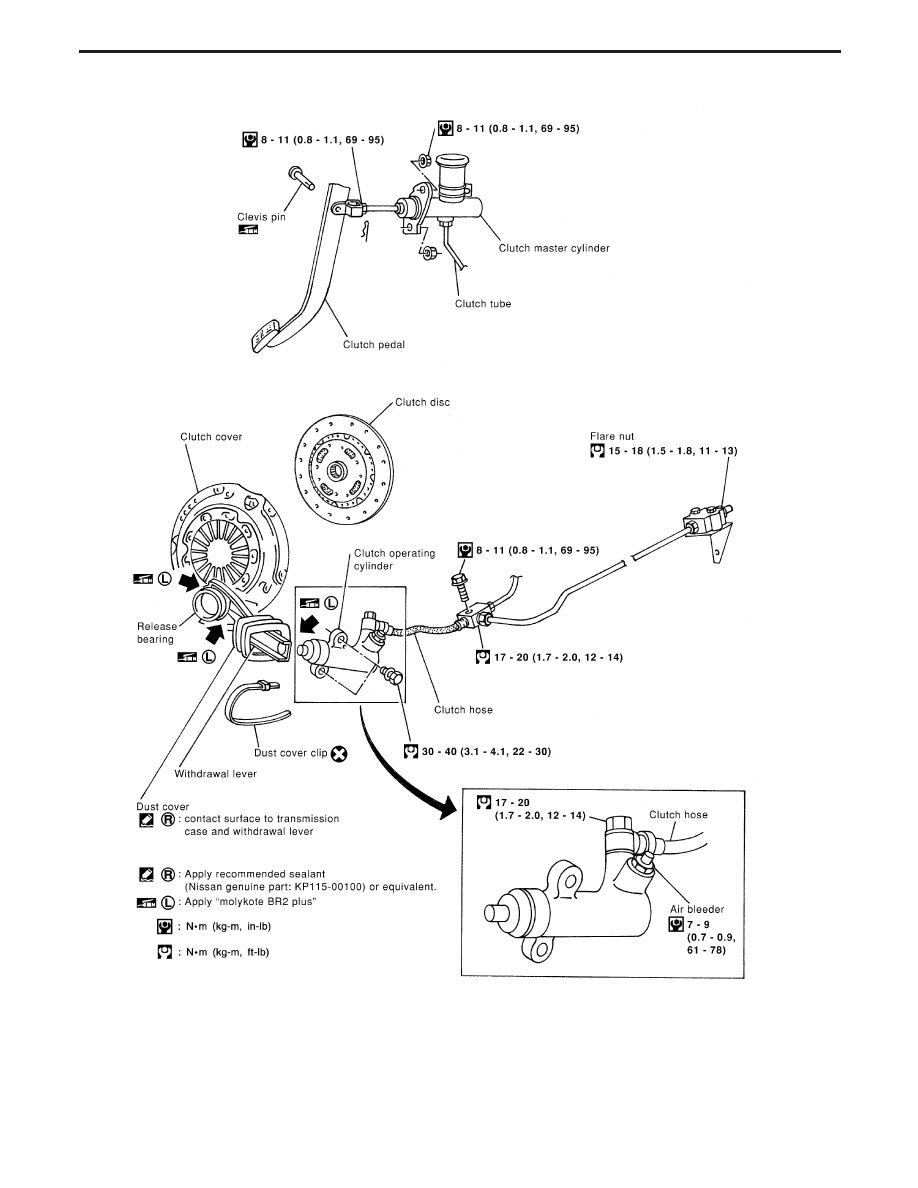

CLUTCH SYSTEM

CL-3

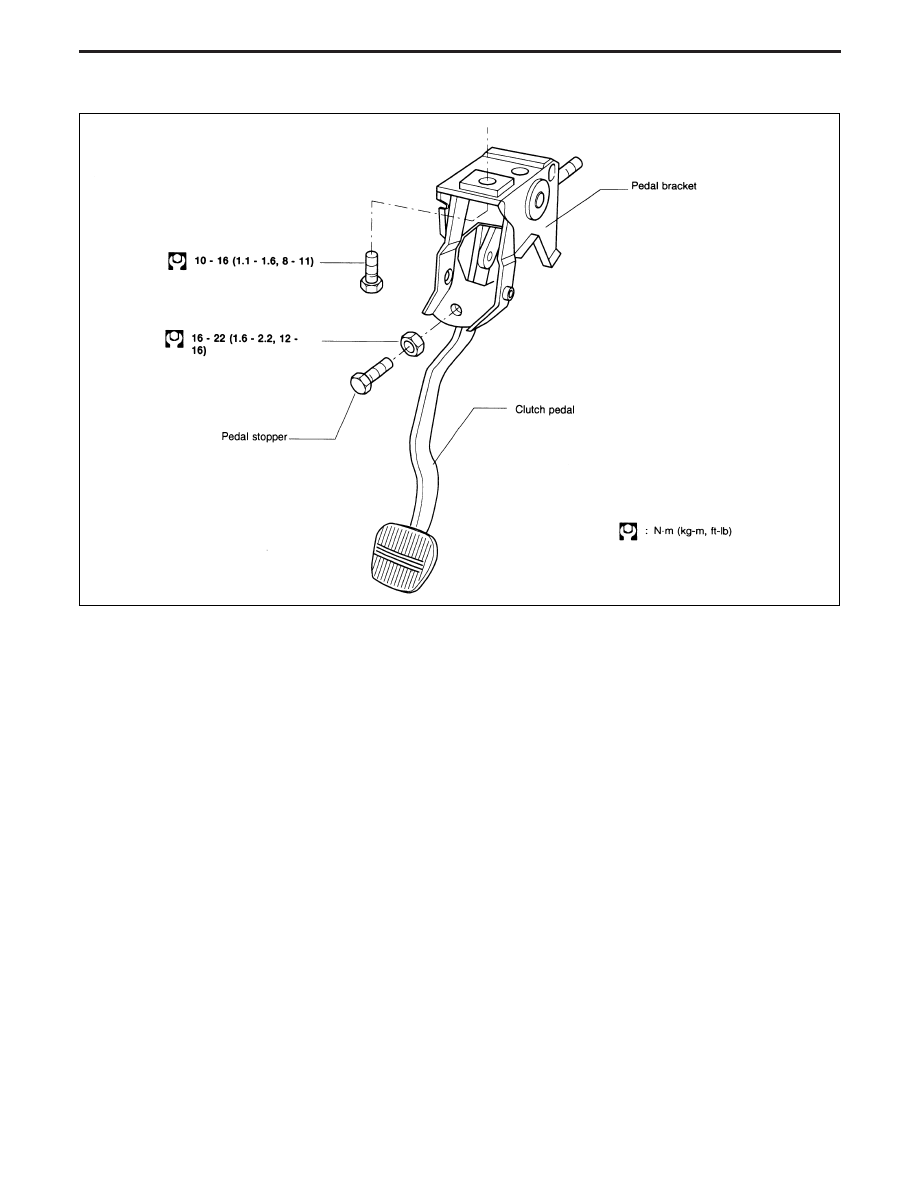

Clutch Pedal

NCL045

CLUTCH SYSTEM

CL-4

Adjusting Clutch Pedal

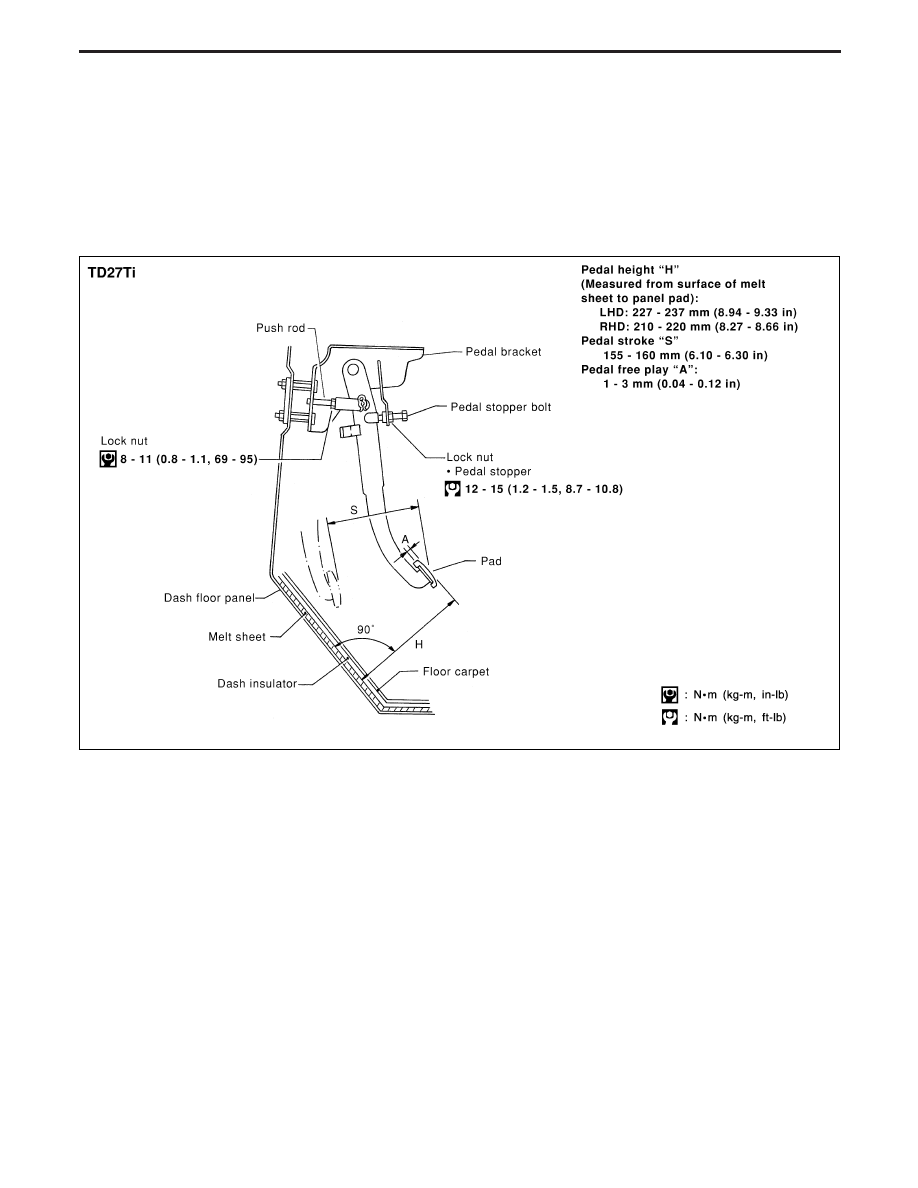

1. Adjust pedal height with pedal stopper.

Pedal height “H”:

LHD: 227 - 237 mm (8.94 - 9.33 in)
RHD: 210 - 220 mm (8.27 - 8.66 in)

2. Adjust pedal free play with master cylinder push rod. Then

tighten lock nut.

Pedal free play “A”:

1.0 - 3.0 mm (0.039 - 0.118 in)

YCL009

INSPECTION AND ADJUSTMENT

CL-5

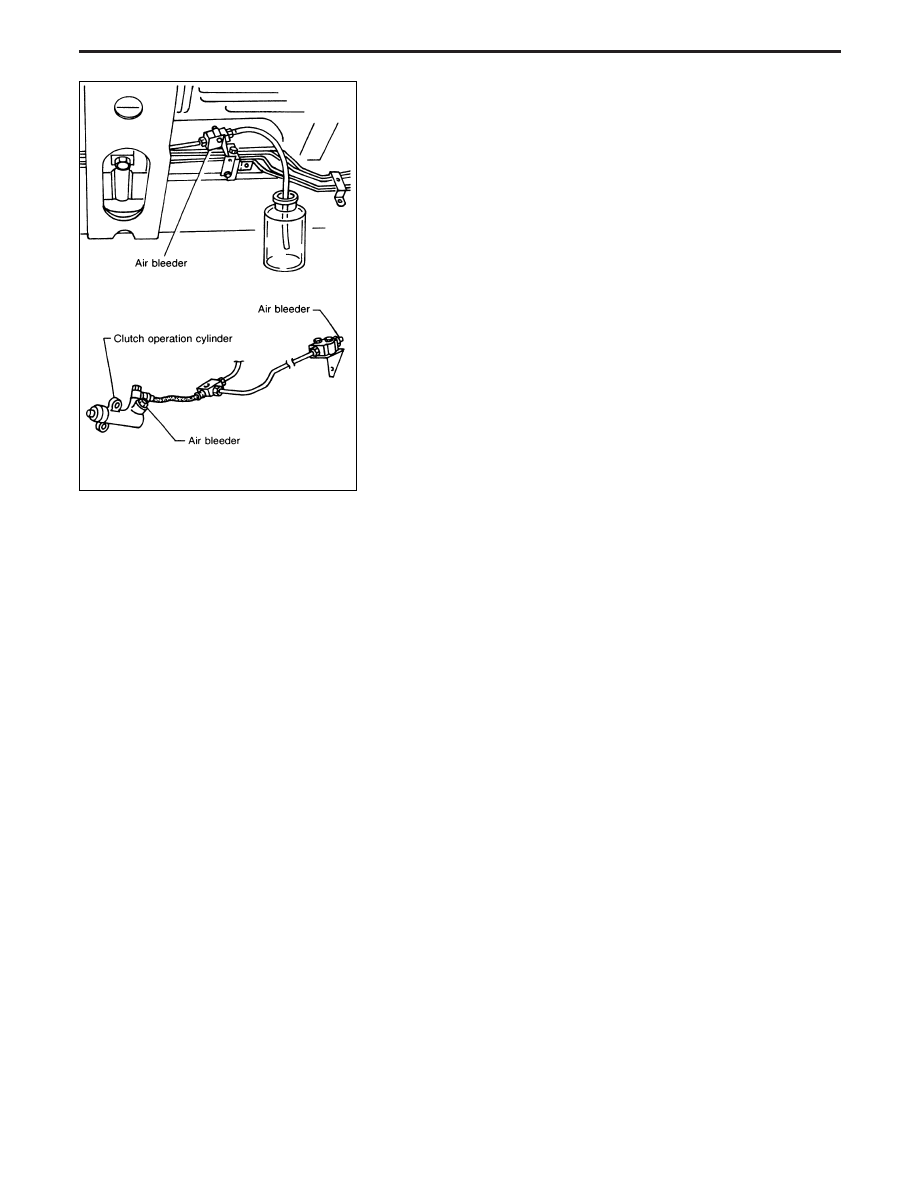

Bleeding Procedure

1. Bleed air from clutch operating cylinder according to the follow-

ing procedure.

Carefully monitor fluid level at master cylinder during bleeding
operation.
a. Top up reservoir with recommended brake fluid.
b. Connect a transparent vinyl tube to air bleeder valve of clutch

damper.

c. Fully depress clutch pedal several times.
d. With clutch pedal depressed, open bleeder valve to release air.
e. Close bleeder valve.
f.

Repeat steps (c) through (e) above until brake fluid flows from
air bleeder valve without air bubbles.

2. Bleed air from clutch operating cylinder according to the above

procedure.

3. Repeat the above bleeding procedures 1 and 2 several times.

NCL025

INSPECTION AND ADJUSTMENT

CL-6
