FRONT SEAT

1.

Headrest

2.

Armrest washer (if equipped)

3.

Armrest assembly (if equipped)

4.

Armrest insert (if equipped)

5.

Armrest pivot bolt (if equipped)

6.

Armrest pivot bolt finisher (if
equipped)

7.

Seat cushion assembly

8.

Seat cushion pad

9.

Seat cushion trim

10. Power seat switch

11. Power seat switch finisher

12. Seat recline knob

13. Seat slide knob

14. Seat cushion frame

15. Seat cushion heater (if equipped)

16. Seat cushion outer finisher (RH)

17. Seat cushion front finisher

18. Seat frame assembly

19. Seat slide motor

20. Bolt cover

21. Slide finisher (LH)

22. Seat cushion outer finisher (LH)

23. Rear slide finisher (RH)

24. Seat harness

25. Recline motor

26. Recline mechanism cover (LH)

27. Recline mechanism cover (RH)

28. Recline rod

29. Lumbar lever (if equipped)

30. Seatback assembly

31. Seatback board

32. Headrest holder (locked)

33. Headrest holder (free)

A.

Seatback board clip

FRONT SEAT

SE-43

< UNIT DISASSEMBLY AND ASSEMBLY >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

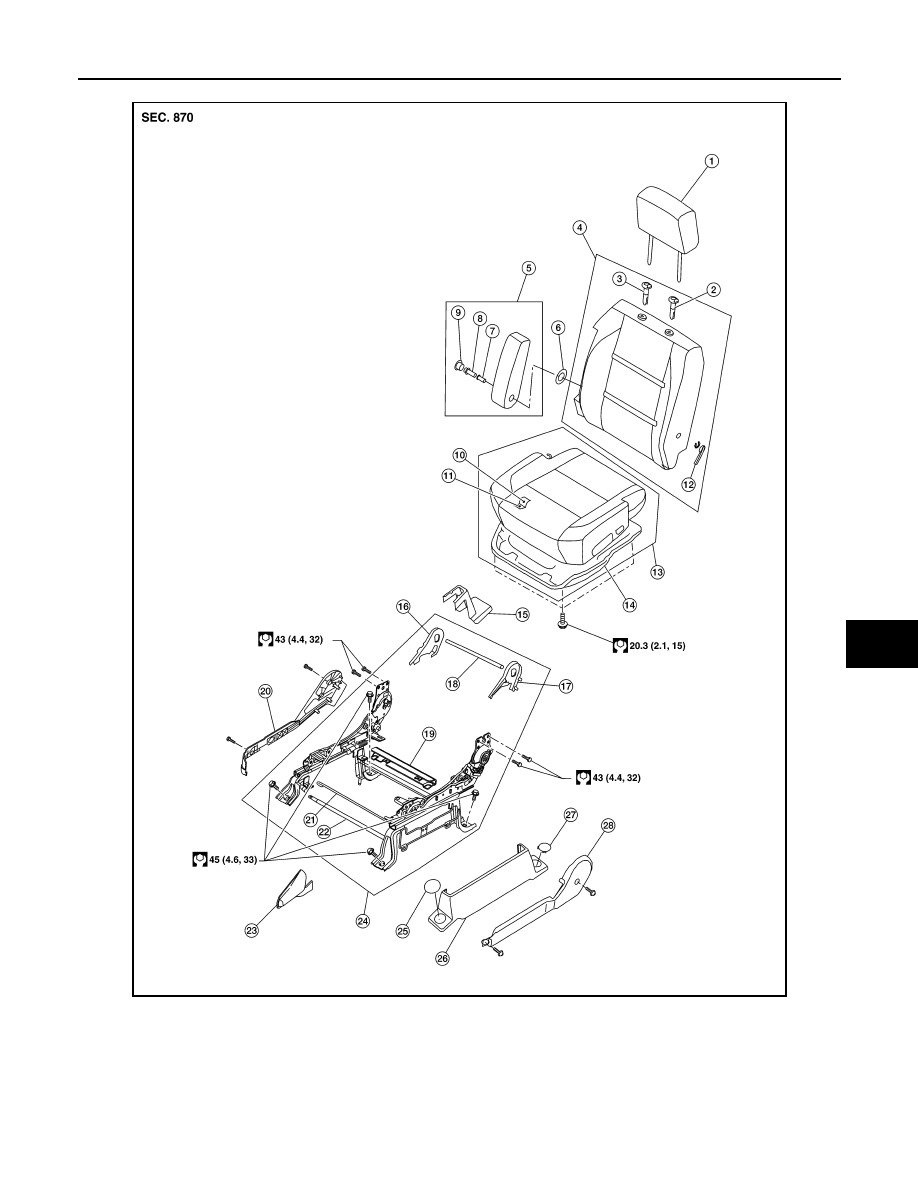

Manual Driver Seat

ALJIA1066ZZ

1.

Headrest

2.

Headrest holder (locked)

3.

Headrest holder (free)

4.

Seatback assembly

5.

Armrest assembly (if equipped)

6.

Armrest washer (if equipped)

7.

Armrest insert (if equipped)

8.

Armrest pivot bolt (if equipped)

9.

Armrest pivot bolt finisher (if
equipped)

10. Seat cushion trim

11. Seat cushion pad

12. Lumbar lever (if equipped)

13. Seat cushion assembly

14. Seat cushion frame

15. Rear slide finisher (RH)

SE-44

< UNIT DISASSEMBLY AND ASSEMBLY >

FRONT SEAT

Center Seat

16. Recline mechanism cover (RH)

17. Recline mechanism cover (LH)

18. Recline rod

19. Seat frame cover

20. Seat cushion outer finisher (RH)

21. Slide release wire

22. Front seat frame support

23. Recline lever

24. Seat frame assembly

25. Bolt cover

26. Slide finisher (LH)

27. Bolt cover

28. Seat cushion outer finisher (LH)

ALJIA1067ZZ

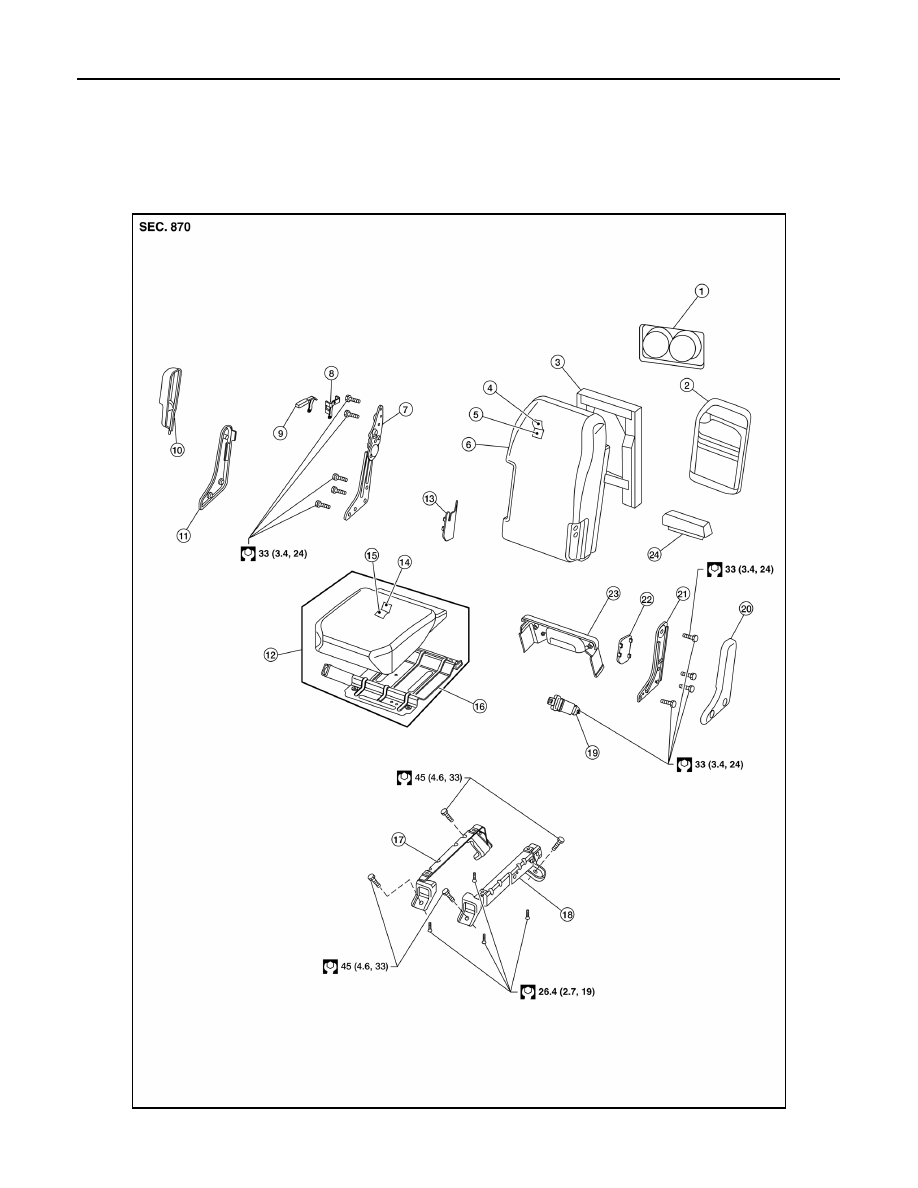

FRONT SEAT

SE-45

< UNIT DISASSEMBLY AND ASSEMBLY >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

1.

Cup holder

2.

Armrest finisher

3.

Armrest frame

4.

Armrest trim

5.

Armrest pad

6.

Armrest assembly

7.

Armrest pivot arm (RH)

8.

Armrest release bracket

9.

Armrest pivot release lever

10. Upper armrest pivot finisher (RH)

11. Lower armrest pivot finisher (RH)

12. Seat cushion assembly

13. Inner armrest pivot cover (RH)

14. Seat cushion trim

15. Seat cushion pad

16. Seat cushion frame

17. Pedestal support (RH)

18. Pedestal support (LH)

19. Seat belt

20. Lower armrest pivot finisher (LH)

21. Armrest pivot arm (LH)

22. Inner armrest pivot cover (LH)

23. Rear hinge finisher

24. Support pad
