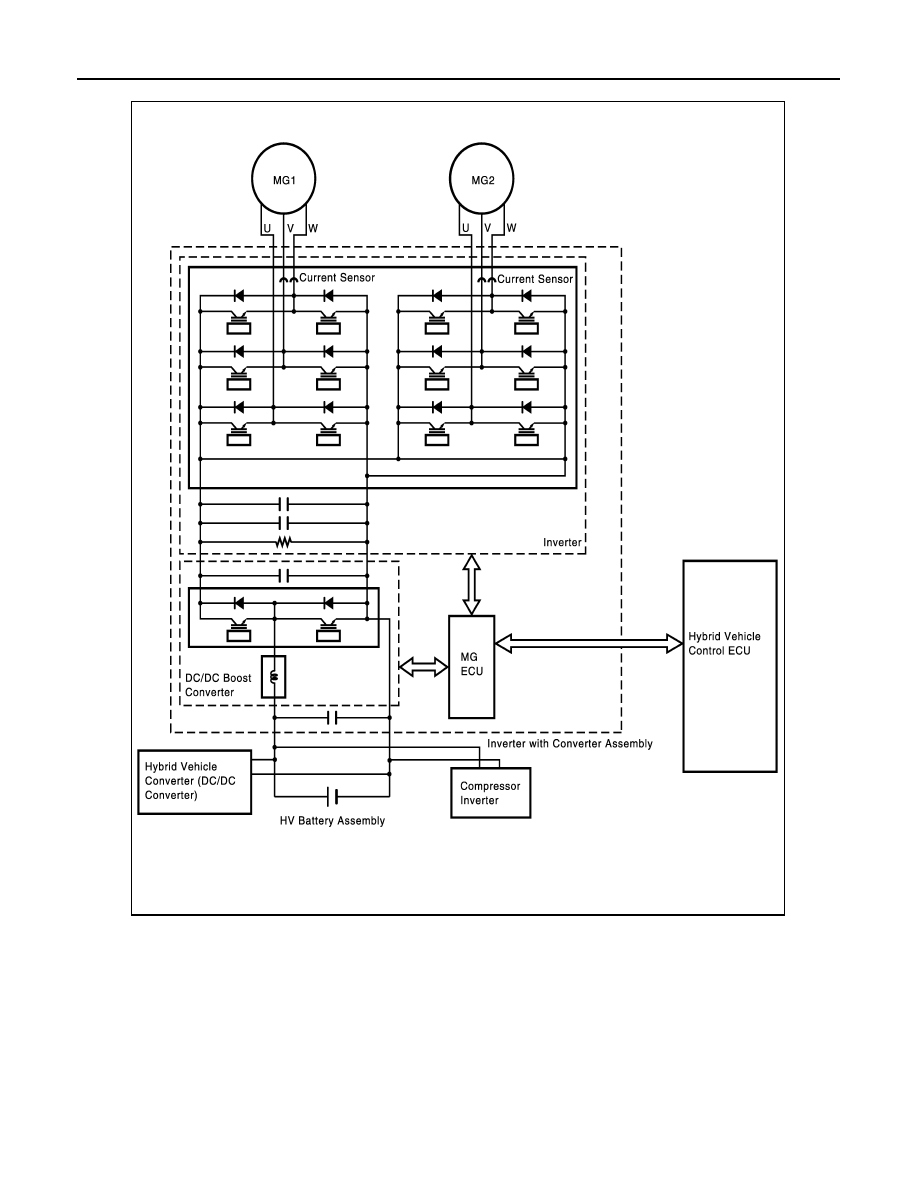

P0A7A-322 HBC-317 < COMPONENT DIAGNOSIS > D E F G H I J K L M A B HBC N O P OK or NG OK >> GO TO 20. NG >> GO TO 26. 20. CHECK INVERTER WITH CONVERTER ASSEMBLY (GENERATOR CABLE CONNECTION CONDI- TION) HBC-177, "Diagnosis Procedure" OK or NG OK >> GO TO 21. NG >> Tighten to specified torque. 21. CHECK INVERTER WITH CONVERTER ASSEMBLY (MOTOR CABLE CONNECTION CONDITION) HBC-177, "Diagnosis Procedure" OK or NG OK >> GO TO 22. NG >> Tighten to specified torque. 22. INSPECT HYBRID TRANSAXLE (MG1) HBC-177, "Diagnosis Procedure" OK or NG OK >> GO TO 23. NG >> Replace hybrid transaxle (See TM-36, "Removal and Installation" 23. INSPECT HYBRID TRANSAXLE (MG2) HBC-177, "Diagnosis Procedure" OK or NG OK >> Replace inverter with converter assembly (See HBC-638, "Removal and Installation" ). NG >> Replace hybrid transaxle (See TM-36, "Removal and Installation" 24. CHECK CONNECTOR CONNECTION CONDITION (GENERATOR RESOLVER CONNECTOR) HBC-164, "Diagnosis Procedure" OK or NG OK >> GO TO 25. NG >> Connect securely. 25. CHECK HARNESS AND CONNECTOR (INVERTER WITH CONVERTER ASSEMBLY - GENERATOR RESOLVER) HBC-164, "Diagnosis Procedure" OK or NG OK >> Replace hybrid transaxle (See TM-36, "Removal and Installation" NG >> Repair or replace harness or connector. 26. CHECK CONNECTOR CONNECTION CONDITION (MOTOR RESOLVER CONNECTOR) HBC-171, "Diagnosis Procedure" OK or NG OK >> GO TO 27. NG >> Repair or replace harness or connector. 27. CHECK HARNESS AND CONNECTOR (INVERTER WITH CONVERTER ASSEMBLY - MOTOR RE- SOLVER) HBC-171, "Diagnosis Procedure" OK or NG OK >> Replace hybrid transaxle (See TM-36, "Removal and Installation" NG >> Repair or replace harness or connector. 28. PERFORM ACTIVE TEST WITH CONSULT-III (INV WATER PUMP) |
