LI-ION BATTERY

EVB-223

< UNIT DISASSEMBLY AND ASSEMBLY >

D

E

F

G

H

I

J

K

L

M

A

B

EVB

N

O

P

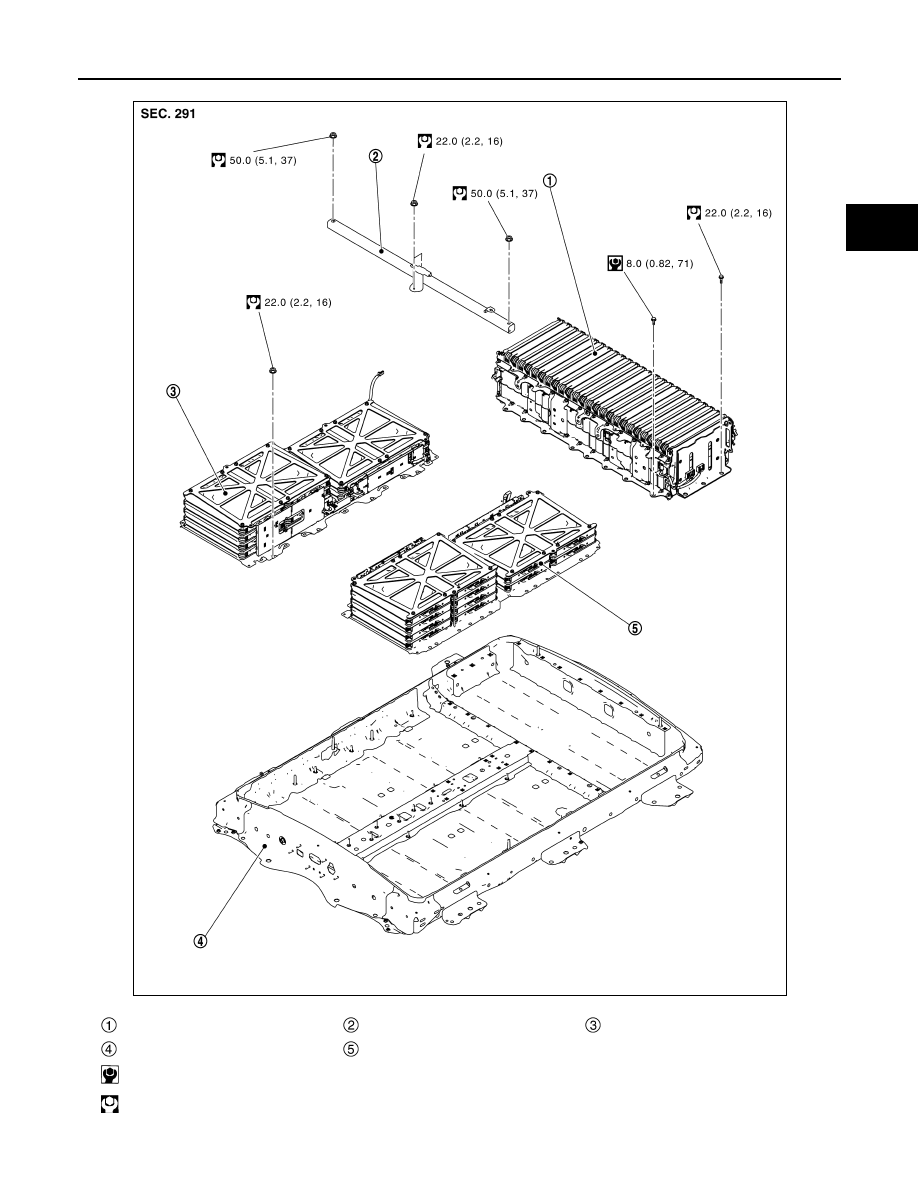

Rear module stack

Battery member pipe

Front module stack RH

Battery pack lower case

Front module stack LH

: N·m (kg-m, in-lb)

: N·m (kg-m, ft-lb)

JSCIA0568GB

EVB-224

< UNIT DISASSEMBLY AND ASSEMBLY >

LI-ION BATTERY

DISASSEMBLY AND ASSEMBLY

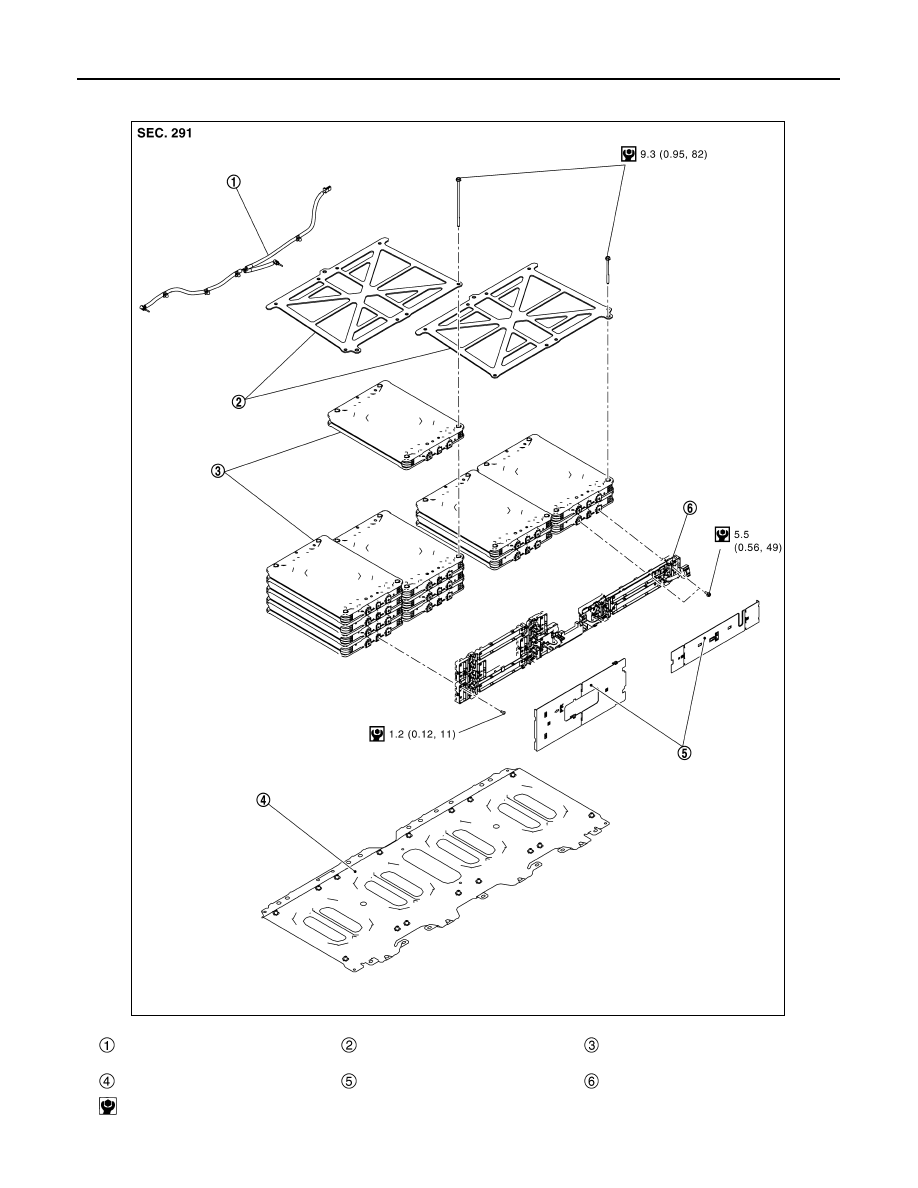

Battery temperature sensor harness
(front)

End plate

Module

Sub frame

Bus bar cover

Bus bar module

: N·m (kg-m, in-lb)

JSCIA0569GB

LI-ION BATTERY

EVB-225

< UNIT DISASSEMBLY AND ASSEMBLY >

D

E

F

G

H

I

J

K

L

M

A

B

EVB

N

O

P

NOTE:

The figure shows the right front.

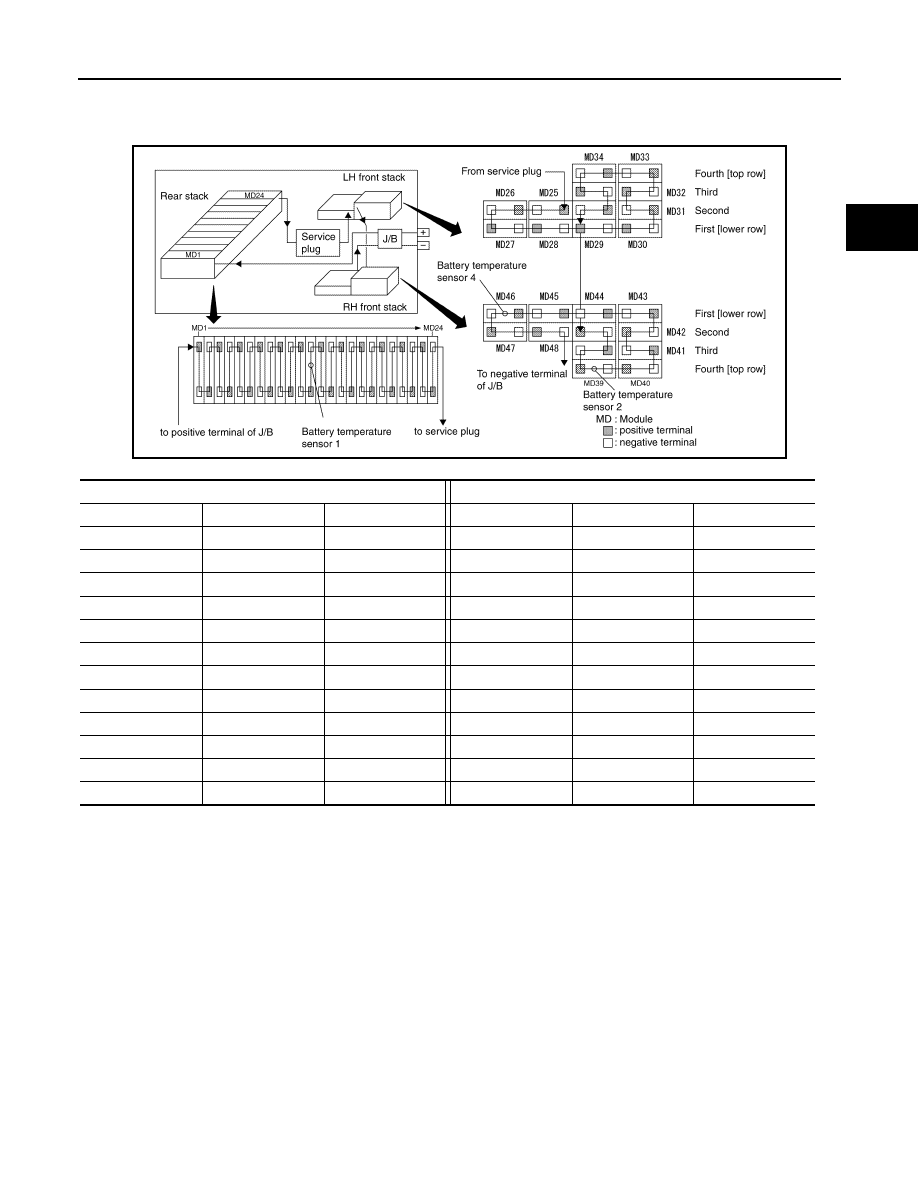

Module layout

Bus bar Layout

DANGER:

JSCIA0704GB

Left front module stack

Right front module stack

Module No.

Module name

Cell No.

Module No.

Module name

Cell No.

MD25

Module A

49 & 50

MD37

Module A

73 & 74

MD26

Module A

51 & 52

MD38

Module A

75 & 76

MD27

Module A

53 & 54

MD39

Module A

77 & 78

MD28

Module A

55 & 56

MD40

Module A

79 & 80

MD29

Module A

57 & 58

MD41

Module A

81 & 82

MD30

Module A

59 & 60

MD42

Module A

83 & 84

MD31

Module A

61 & 62

MD43

Module A

85 & 86

MD32

Module A

63 & 64

MD44

Module A

87 & 88

MD33

Module A

65 & 66

MD45

Module A

89 & 90

MD34

Module A

67 & 68

MD46

Module A

91 & 92

MD35

Module A

69 & 70

MD47

Module A

93 & 94

MD36

Module A

71 & 72

MD48

Module A

95 & 96

EVB-226

< UNIT DISASSEMBLY AND ASSEMBLY >

LI-ION BATTERY

Because there is a danger of electric shock and fire, never contact bus bar in a wrong terminal.

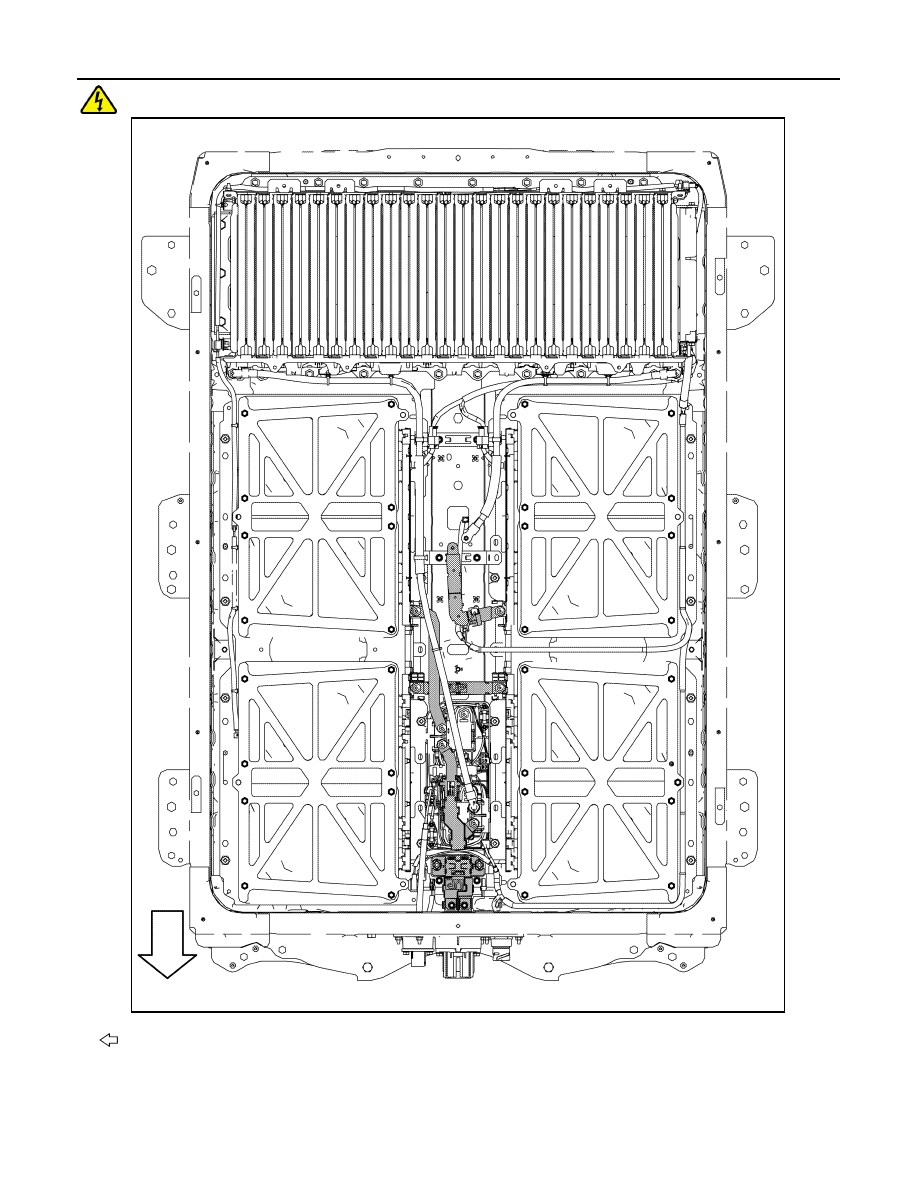

FRONT MODULE STACK : Removal and Installation

INFOID:0000000010121185

DANGER:

: Battery front

JSCIA0874ZZ
