CAUTION:

●

The rotation of the spiral cable (SRS “Air bag” component
part) is limited. If the steering gear must be removed, set
the front wheels in the straight-ahead direction. Do not
rotate the steering column while the steering gear is
removed.

●

Remove the steering wheel before removing the steering
lower joint to avoid damaging the SRS spiral cable.

NST019

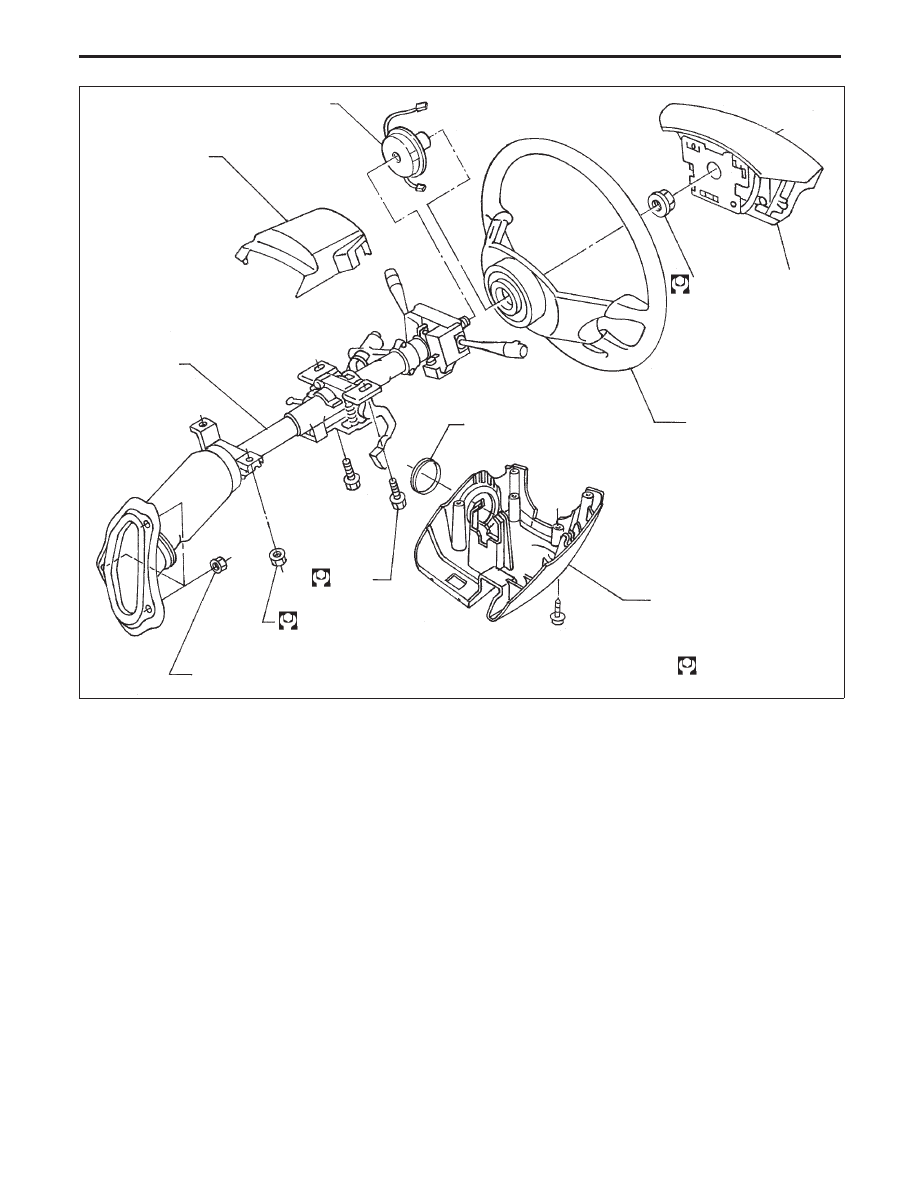

Upper column cover

Steering column
assembly

Ignition switch grommet

Lower column cover

13 - 18
(1.3 - 1.8, 9 - 13)

15 - 19
(1.5 - 1.9, 11 - 14)

Push-on nut

: N·m (kg-m, ft-lb)

SEC. 484

⋅

487

⋅

488

Spiral cable

Steering wheel

29 - 39
(3.0 - 4.0,
22 - 29)

Horn pad (Includ-
ing Airbag mod-
ule)

STEERING WHEEL AND STEERING COLUMN

ST-9

Removal and Installation

STEERING WHEEL

●

Remove screws from both sides of steering wheel and pull
out horn pad. Refer to RS section for Air Bag Module and
Spiral Cable Removal.

●

Align spiral cable correctly when installing steering wheel.
Refer to RS-section.

STEERING COLUMN

●

When installing steering column, fingertighten all lower
bracket and clamp retaining bolts; then tighten them
securely. Do not apply undue stress to steering column.

●

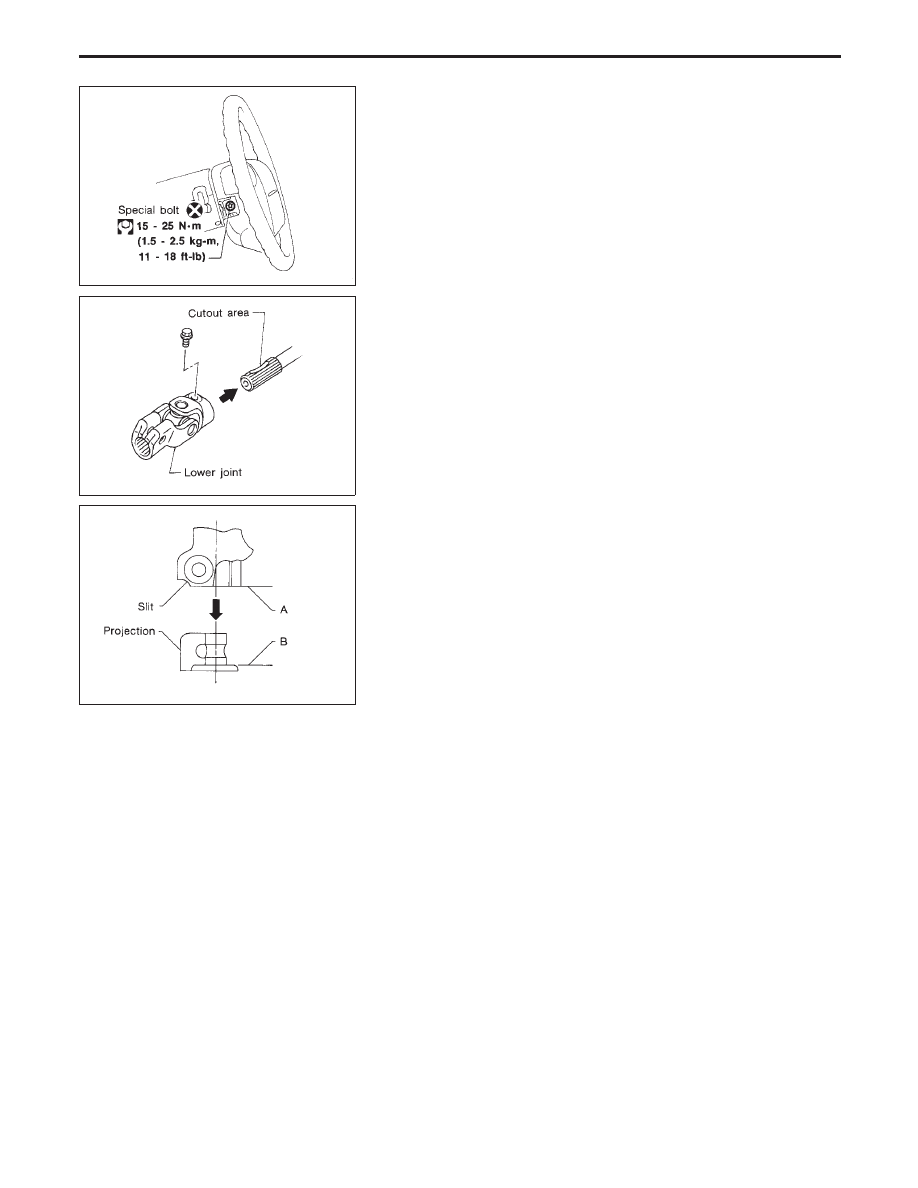

When attaching coupling joint, be sure tightening bolt faces
cutout portion.

●

Align slit of lower joint with projection on dust cover. Insert
joint until surface A contacts surface B.

CAUTION:

After installing steering column, turn steering wheel to make
sure it moves smoothly and that the number of turns from
the straight forward position to left and right locks are equal.
Be sure that the steering wheel is in a neutral position when
driving straight ahead.

NBF004

NST003

SST491C

Steering gear

STEERING WHEEL AND STEERING COLUMN

ST-10

Disassembly and Assembly

WARNING:

Refer to ‘PRECAUTIONS” (on page ST-2) and to RS section
for spiral cable servicing information.

●

To remove combination switch, remove attaching screws,
disconnect harnesses and remove switch.

NST020

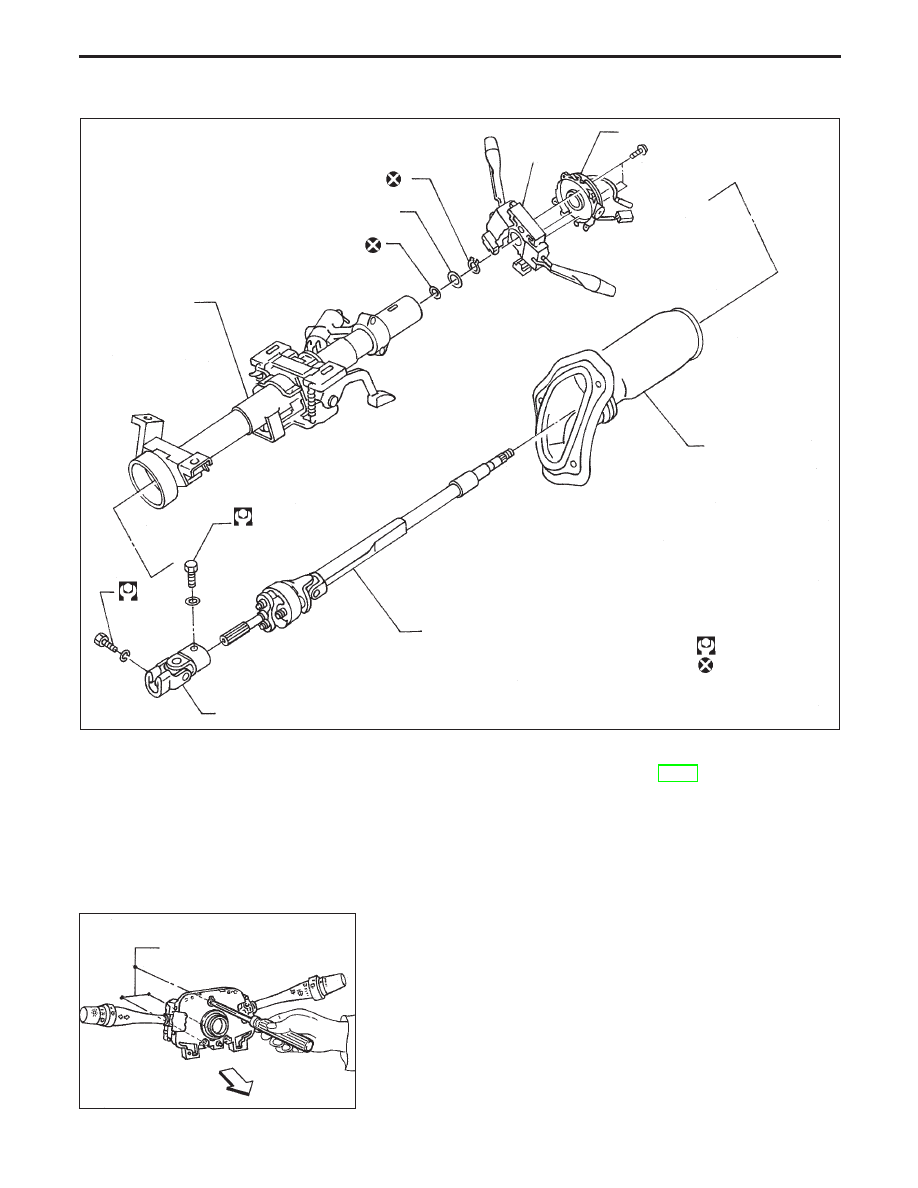

Boot

Combination
switch assembly

24 - 29
(2.4 - 3.0,
17 - 22)

Jacket tube assembly

Washer

Spiral cable assy

: N·m (kg-m, ft-lb)

: Do not re-use

SEC. 488

O-ring

Snap ring

24 - 29
(2.4 - 3.0, 17 - 22)

Lower joint

Column shaft assembly

NST021

Screws remain captive in switch

Remove

STEERING WHEEL AND STEERING COLUMN

ST-11

●

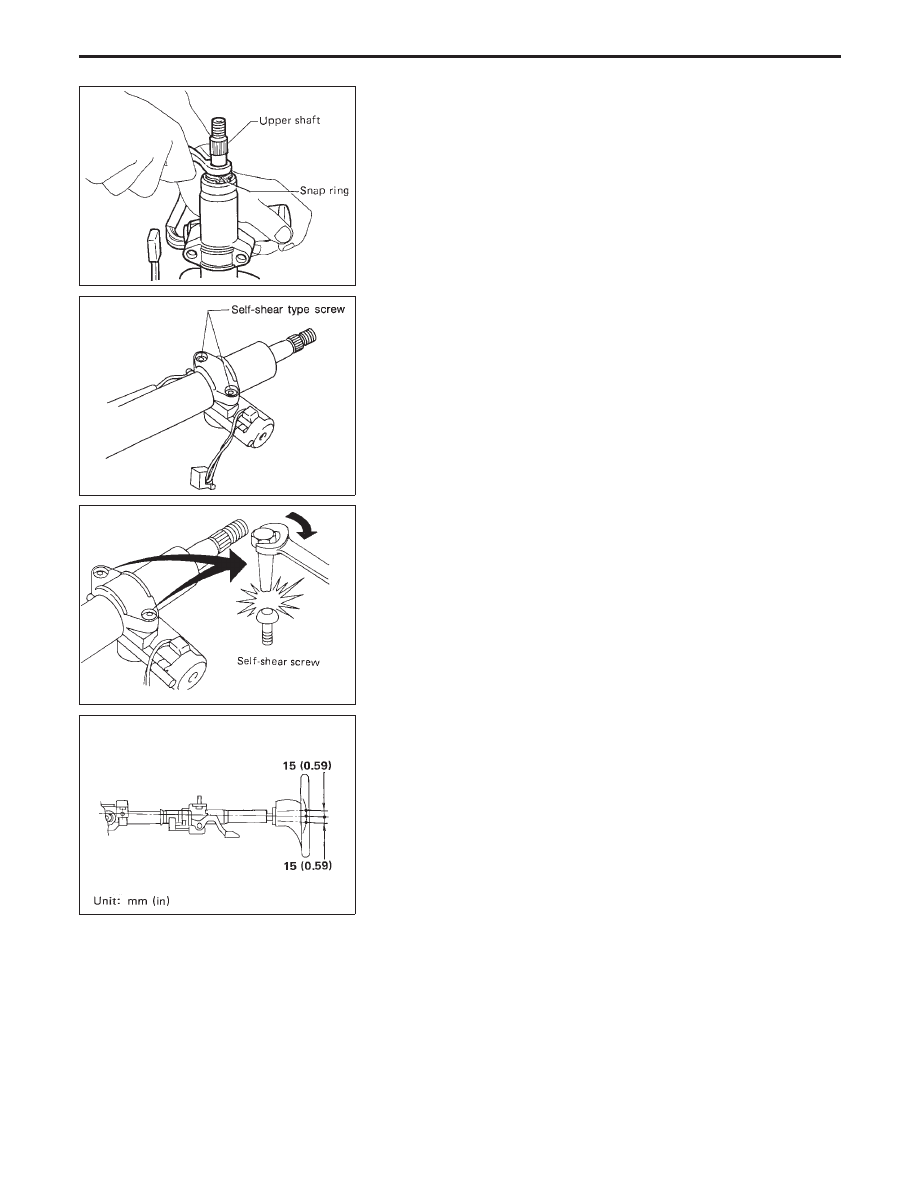

Ensure that rounded surface of snap ring faces toward bear-
ing when snap ring is installed.

●

Install snap ring on upper shaft with a suitable tool.

●

Steering lock

a. Break self-shear type screws with a drill or other appropriate

tool.

b. Install self-shear type screws and then cut off self-shear type

screw heads.

Inspection

Tilt mechanism

●

After installing steering column, check tilt mechanism opera-
tion.

SST770A

SST741A

SST742A

SST582B

STEERING WHEEL AND STEERING COLUMN

Disassembly and Assembly (Cont’d)
