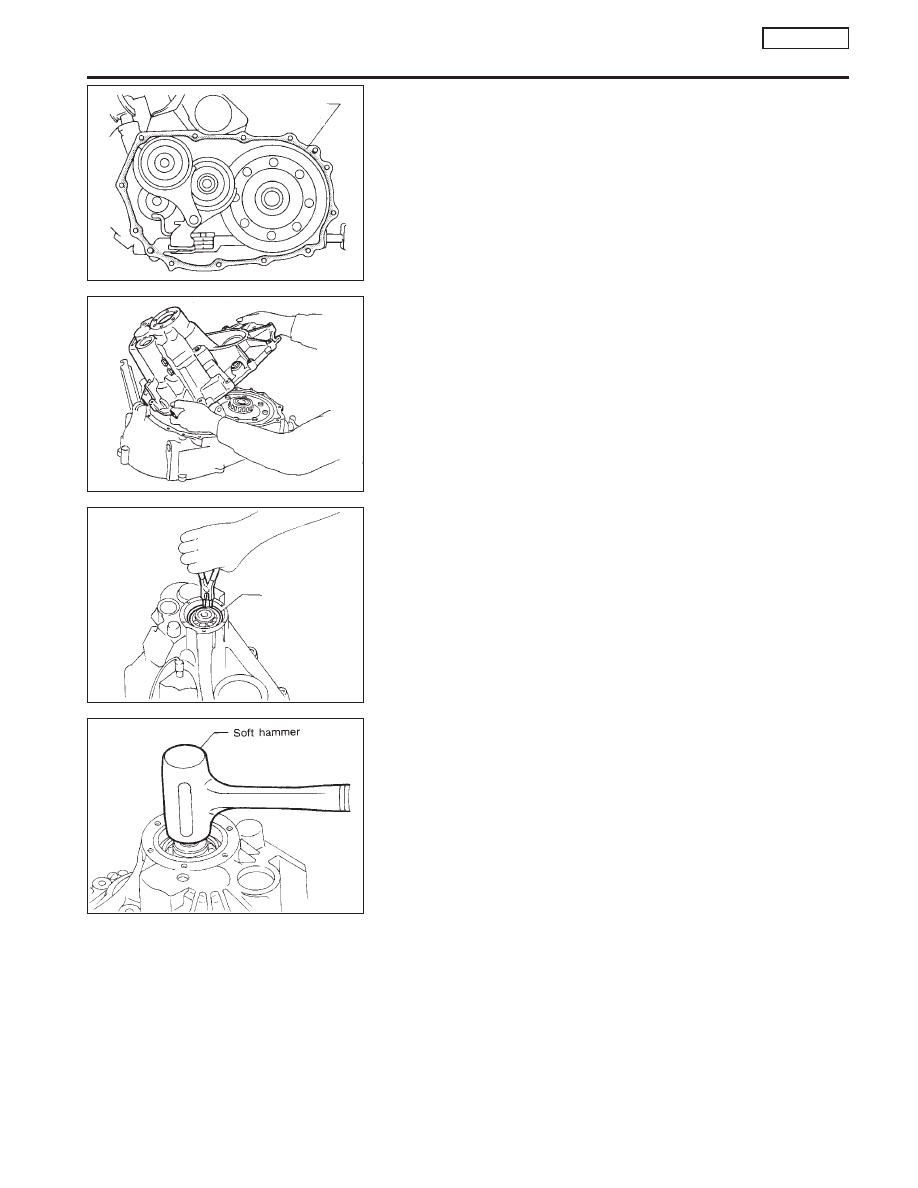

13. Apply recommended sealant to mating surface of clutch hous-

ing.

14. Install transmission case on clutch housing.

15. Install mainshaft front bearing snap ring.

16. Tap mainshaft with a soft hammer to ensure mainshaft rear

bearing snap ring contacts the surface of transmission case.

SMT587

Apply sealant
continuously

SMT666B

SMT665B

Snap ring

SMT758B

ASSEMBLY

RS5F32A

MT-43

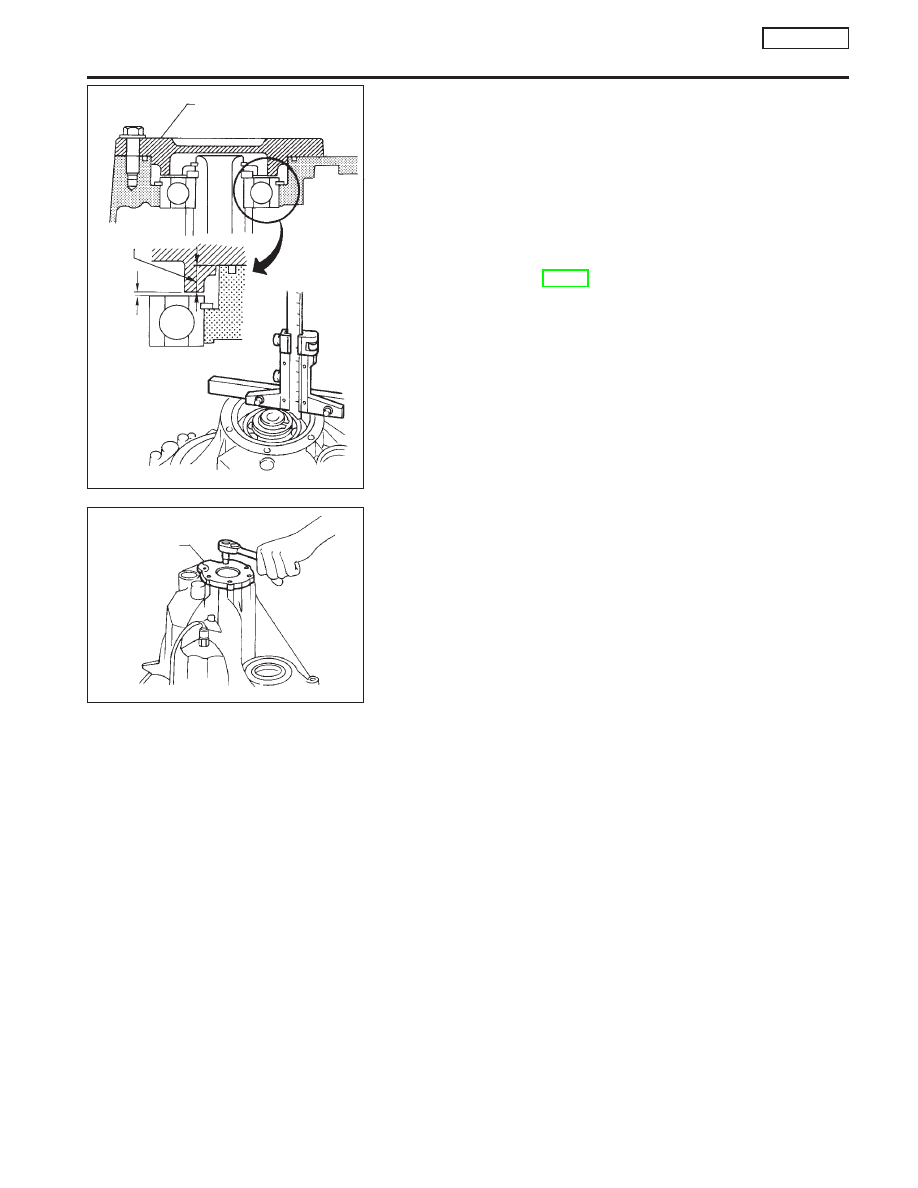

17. Select case cover using the following procedure.
a.

Measure distance between case cover fitting surface and
mainshaft rear bearing outer race.

Clearance “C” between the end of case cover and
main shaft rear bearing outer race (Main shaft end
play):

0 - 0.1 mm (0 - 0.004 in)

b.

Select case cover so that clearance “C” will be specified clear-
ance.

Case cover:

Refer to SDS MT-89.

18. Install O-ring and case cover on transmission case.

I

Apply recommended sealant to mating surface of trans-
mission case.

SMT775B

Case cover

Thickness of cover

End
play

SMT664B

Case cover

ASSEMBLY

RS5F32A

MT-44

NCMT0004

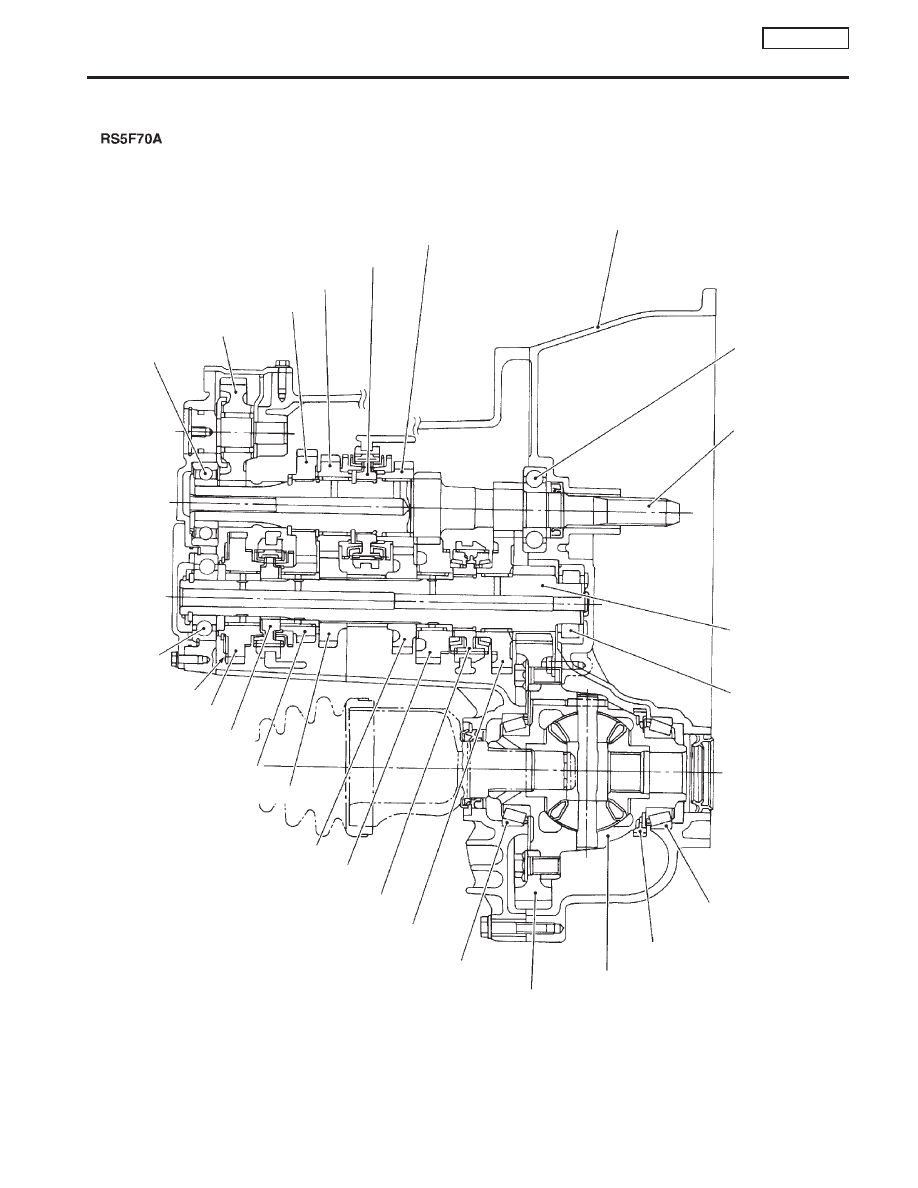

Cross-sectional View

NCMT0004S01

SMT834D

3rd input gear

Clutch housing

Input shaft front
bearing

Input shaft

Mainshaft

Mainshaft front
bearing

Differential side
bearing

Speedometer drive gear

Final gear

Differential side
bearing

1st main
gear

1st & 2nd synchronizer
assembly

2nd main gear

3rd main gear

4th main gear

5th main gear

5th & reverse synchronizer
assembly

Reverse main gear

.

Sub-gear

Mainshaft rear
bearing

Input shaft rear
bearing

Reverse idler gear

3rd & 4th synchronizer

5th input gear

4th input gear

Differential case

DESCRIPTION

RS5F70A

Cross-sectional View

MT-45

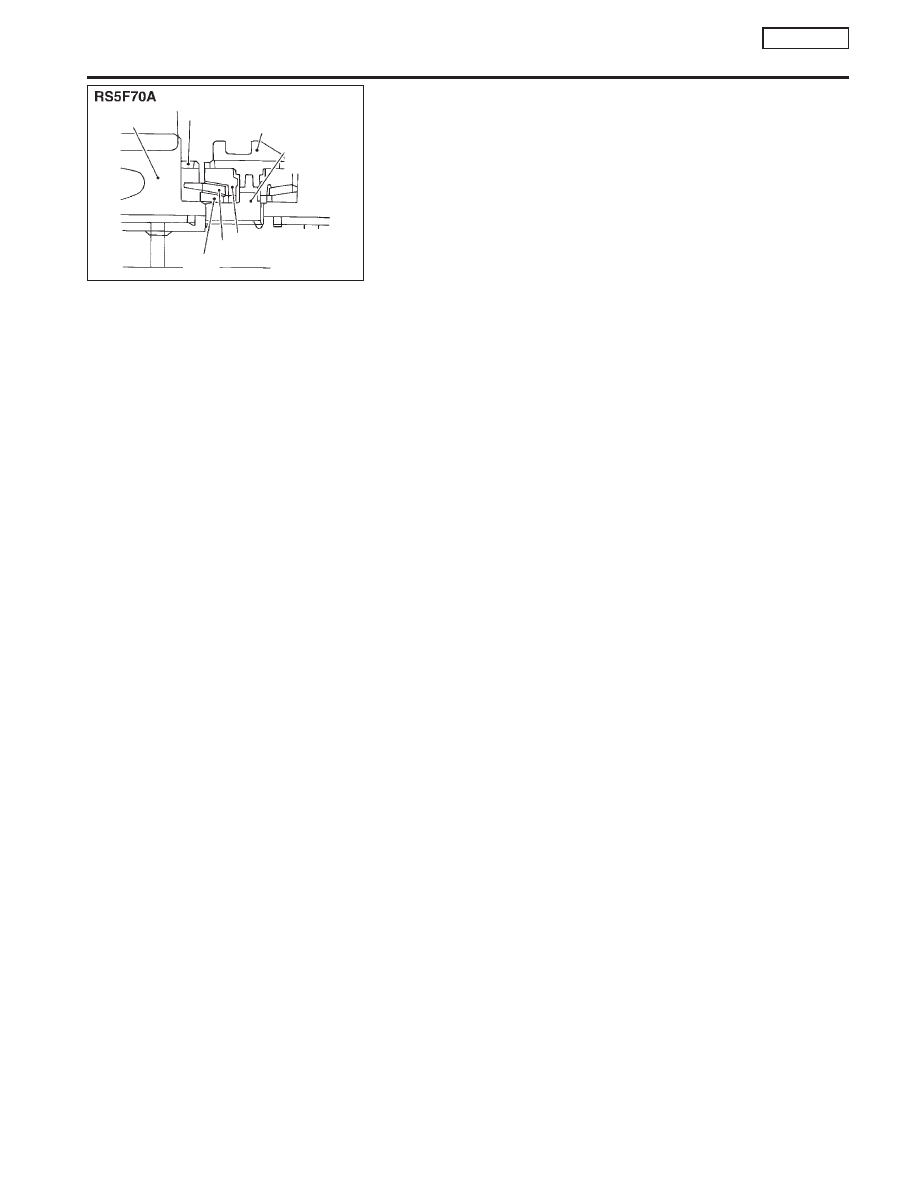

DOUBLE-CONE SYNCHRONIZER

NCMT0004S0101

Double-cone synchronizer is adopted for 1st and 2nd gears to
reduce operating force of the shift lever.

SMT837D

2nd main gear

Clutch gear coupling

Sleeve

Synchronizer
hub

Outer baulk ring

Synchronizer cone

Inner baulk ring

DESCRIPTION

RS5F70A

Cross-sectional View (Cont’d)

MT-46
