BREAK-IN OPERATION

When replacing compressor clutch assembly, always carry out
the break-in operation. This is done by engaging and disengag-
ing the clutch about thirty times. Break-in operation raises the
level of transmitted torque.

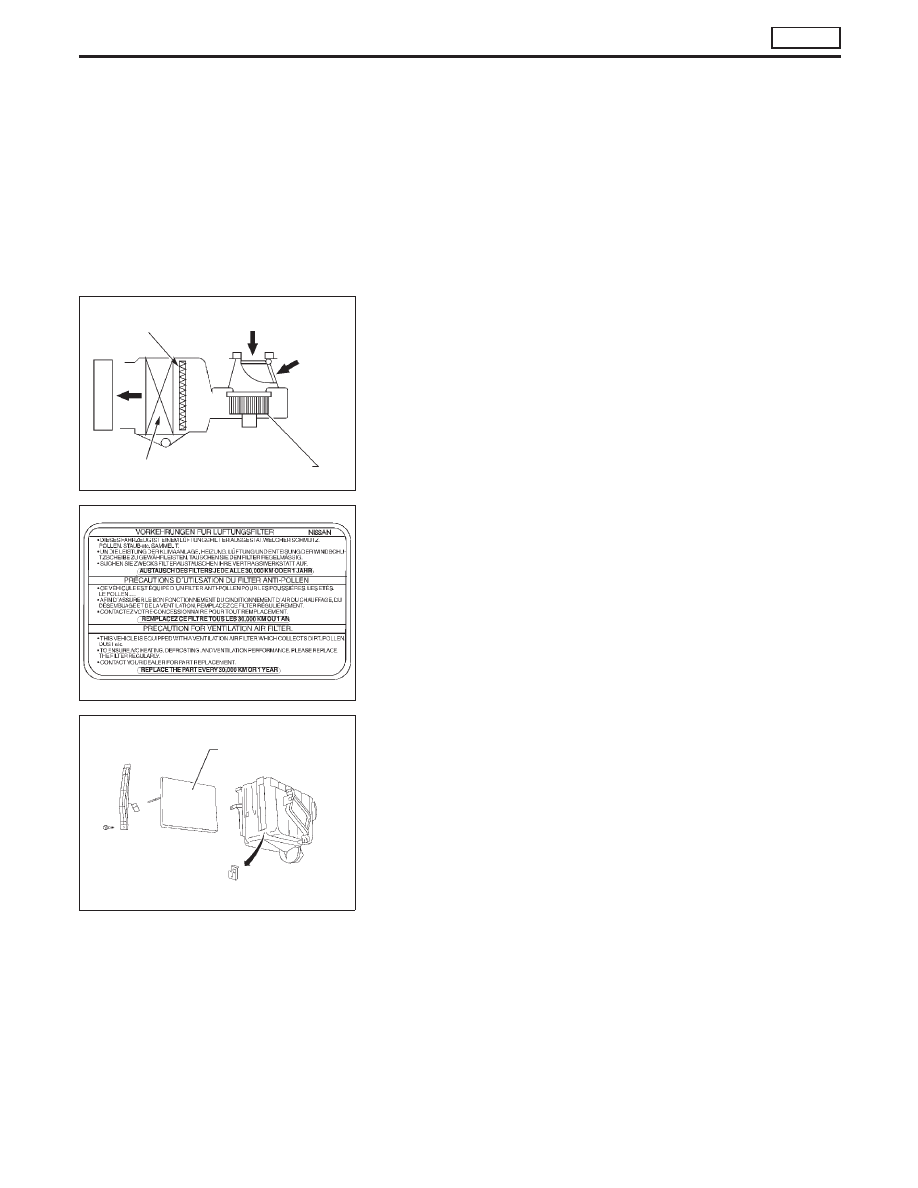

Ventilation Air Filter

FUNCTION

Air inside passenger compartment is kept clean at either recir-
culation or fresh mode by installing ventilation air filter into cool-
ing unit.

REPLACEMENT TIMING

Replace ventilation air filter every 2 years or 30,000 km (15,000
miles).
Caution label is fixed inside the glove box.

REPLACEMENT PROCEDURES

●

Remove instrument lower cover with glove box.
Refer to BT section.

●

Take out ventilation air filter which is secured with one clip,
from cooling unit.

●

Replace with new one and reinstall instrument lower cover
and glove box.

RHA336F

Ventilation air filter

Fresh air

Recirculation
air

Evaporator

Intake unit

SHA868E

KHA058

Ventilation air filter

SERVICE PROCEDURES

AUTO

HA-117

General Specifications

COMPRESSOR

Model

CD20T engine

SR20DE, QG16

⋅

18DE engine

CALSONIC make CR-14

CALSONIC make CSV613

Type

Vane rotary

Variable displacement

Displacement

cm

3

(cu in)/Rev

144 (8.79)

6 to 125 (0.37 to 7.63)

Direction of rotation

Clockwise

(Viewed from drive end)

Drive belt

CD engine model: Type A

Poly V

LUBRICANT

Model

CALSONIC make CR-14

CALSONIC make CSV613

Name

Nissan A/C System Oil Type R

Nissan A/C system Oil Type S

Part number

KLH00-PAGR0

KLH00-PAGS0

Capacity

m



(Imp fl oz)

Total in system

180 (6.3)

200 (7.04)

Compressor (Service parts)
charging amount

180 (6.3)

200 (7.04)

REFRIGERANT

Type

HFC-134a

Capacity

kg (lb)

0.60 ± 0.05 (1.32 ± 0.11)

Inspection and Adjustment

ENGINE IDLING SPEED

When A/C is ON
Refer to EC section.

BELT TENSION

Refer to Checking Drive Belts (MA section).

COMPRESSOR

Model

CR-14/CSV613

Clutch disc-to-pulley clearance

mm (in)

0.3 - 0.6

(0.012 - 0.024)

SERVICE DATA AND SPECIFICATIONS (SDS)

AUTO

HA-118

MAINTENANCE

SECTION

MA

CONTENTS

PRECAUTIONS AND PREPARATION

.......................... 3

Special Service Tools ................................................ 3
Commercial Service Tool........................................... 3

PRE-DELIVERY INSPECTION ITEMS

.......................... 4

GENERAL MAINTENANCE

.......................................... 5

PERIODIC MAINTENANCE

.......................................... 6

Maintenance Schedule for Petrol Engines
(Annual Mileage < 30,000 km/year) .......................... 6
Chassis and Body Maintenance................................ 7
Maintenance Schedule for Diesel Engines
(Annual Mileage < 30,000 km/year) .......................... 8
Chassis and Body Maintenance................................ 9
Maintenance Under Severe Driving Conditions
(Annual Driving Distance < 30,000 km/year) .......... 10
Maintenance Schedule for Petrol Engines
(Annual Mileage > 30,000 km/year) .........................11
Chassis and Body Maintenance.............................. 12
Maintenance Schedule for Diesel Engines
(Annual Mileage > 30,000 km/year) ........................ 13
Chassis and Body Maintenance.............................. 14
Maintenance Under Severe Driving Conditions
(Annual Driving Distance > 30,000 km) .................. 15

RECOMMENDED FLUIDS AND LUBRICANTS

......... 16

Fluids and Lubricants .............................................. 16
SAE Viscosity Number ............................................ 17

QG

ENGINE MAINTENANCE

............................................ 18

Checking Drive Belts ............................................... 18
Changing Engine Coolant........................................ 19
Checking Cooling System ....................................... 21
Checking Radiator Cap ........................................... 21
Checking Fuel Lines ................................................ 22

Changing Fuel Filter ................................................ 23
Changing Air Cleaner Filter ..................................... 23
Changing Engine Oil................................................ 24
Changing Engine Oil Filter ...................................... 24
Checking and Changing Spark Plugs ..................... 25
Checking Positive Crankcase Ventilation (PCV)
System ..................................................................... 26
Checking Vacuum Hoses and Connections ............ 26
Checking EVAP Vapour Lines ................................. 26
Checking Front Heated Oxygen Sensor (HO2S) .... 27

SR20DE

ENGINE MAINTENANCE

............................................ 28

Checking Drive Belts ............................................... 28
Changing Engine Coolant........................................ 29
Checking Cooling System ....................................... 31
Checking Fuel Lines ................................................ 33
Changing Fuel Filter ................................................ 33
Changing Air Cleaner Filter ..................................... 34
Changing Engine Oil................................................ 34
Changing Engine Oil Filter ...................................... 35
Checking and Changing Spark Plugs ..................... 35
Checking Ignition Leads .......................................... 36
Checking Positive Crankcase Ventilation (PCV)
System ..................................................................... 36
Checking Vacuum Hoses and Connections ............ 37
Checking EVAP Vapor Lines ................................... 37
Checking Front Heated Oxygen Sensor (HO2S) .... 38

CD20T

ENGINE MAINTENANCE

............................................ 39

Checking Drive Belts ............................................... 39
Changing Engine Coolant........................................ 40

MA

Checking Cooling System ....................................... 42
Checking Fuel Lines ................................................ 43
Checking and Replacing Fuel Filter and Draining
Water ....................................................................... 43
Changing Air Cleaner Filter ..................................... 44
Changing Engine Oil................................................ 45
Changing Engine Oil Filter ...................................... 45
Checking Injection Nozzles ..................................... 46
Replacing Timing Belt.............................................. 47

CHASSIS AND BODY MAINTENANCE

..................... 48

Checking Exhaust System....................................... 48
Checking Clutch Fluid Level and Leaks.................. 48
Checking Clutch System ......................................... 48
Checking M/T Oil ..................................................... 48
Changing M/T Oil..................................................... 49
Checking CVT Fluid Level....................................... 49
Changing CVT Fluid ................................................ 50
Checking Brake Fluid Level and Leaks................... 51
Checking Brake System .......................................... 51
Changing Brake Fluid .............................................. 51
Checking Brake Booster, Vacuum Hoses,
Connections and Check Valve ................................ 51
Checking Disc Brake ............................................... 51
Balancing Wheels .................................................... 53

Tire Rotation ............................................................ 53
Checking Steering Gear and Linkage ..................... 53
Checking Power Steering Fluid and Lines .............. 53
Lubricating Hood Latches, Locks and Hinges......... 54
Checking Seat Belts, Buckles, Retractors,
Anchors and Adjusters............................................. 54
Checking Body Corrosion........................................ 55

QG

SERVICE DATA AND SPECIFICATIONS (SDS)

........ 56

Engine Maintenance ................................................ 56

SR20DE

SERVICE DATA AND SPECIFICATIONS (SDS)

........ 57

Engine Maintenance ................................................ 57

CD20T

SERVICE DATA AND SPECIFICATIONS (SDS)

........ 58

Engine Maintenance ................................................ 58

SERVICE DATA AND SPECIFICATIONS (SDS)

........ 59

Chassis and Body Maintenance.............................. 59

MA-2
