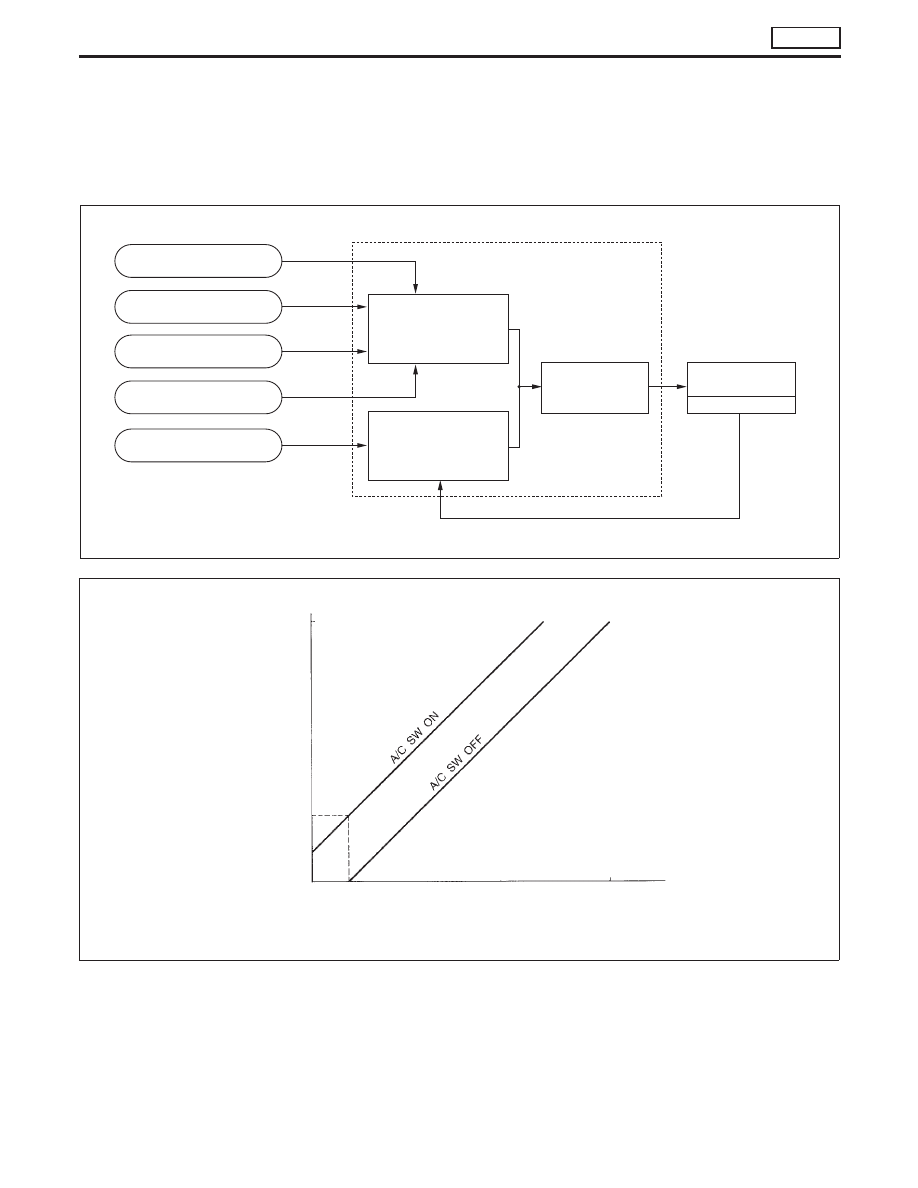

A/C SWITCH COMPENSATION

The auto amplifier alters the air mix door position and air flow volume according to a signal emitted from the
A/C switch.
When the A/C switch is “ON”, the auto amplifier compensates for the PBR’s input signal and moves the air
mix door toward the “HOT” side.

YHA297

A/C control panel PTC

In-vehicle sensor

Ambient sensor

Sunload sensor

Sunload compensation

Auto amplifier

Air mix door position arith-
metic circuit

Output signal pro-
cess

Air mix door
motor

PBR

A/C control panel
A/C switch

KHA115

Air

mix

door

opening

ratio

(%)

100

15

0

Air mix door position arithmetic value
A/C switchcompensation specifications

0

100

(%)

SYSTEM DESCRIPTION

AUTO

Control System Auto Amplifier (Auto amp.)

(Cont’d)

HA-89

Control System Output Components

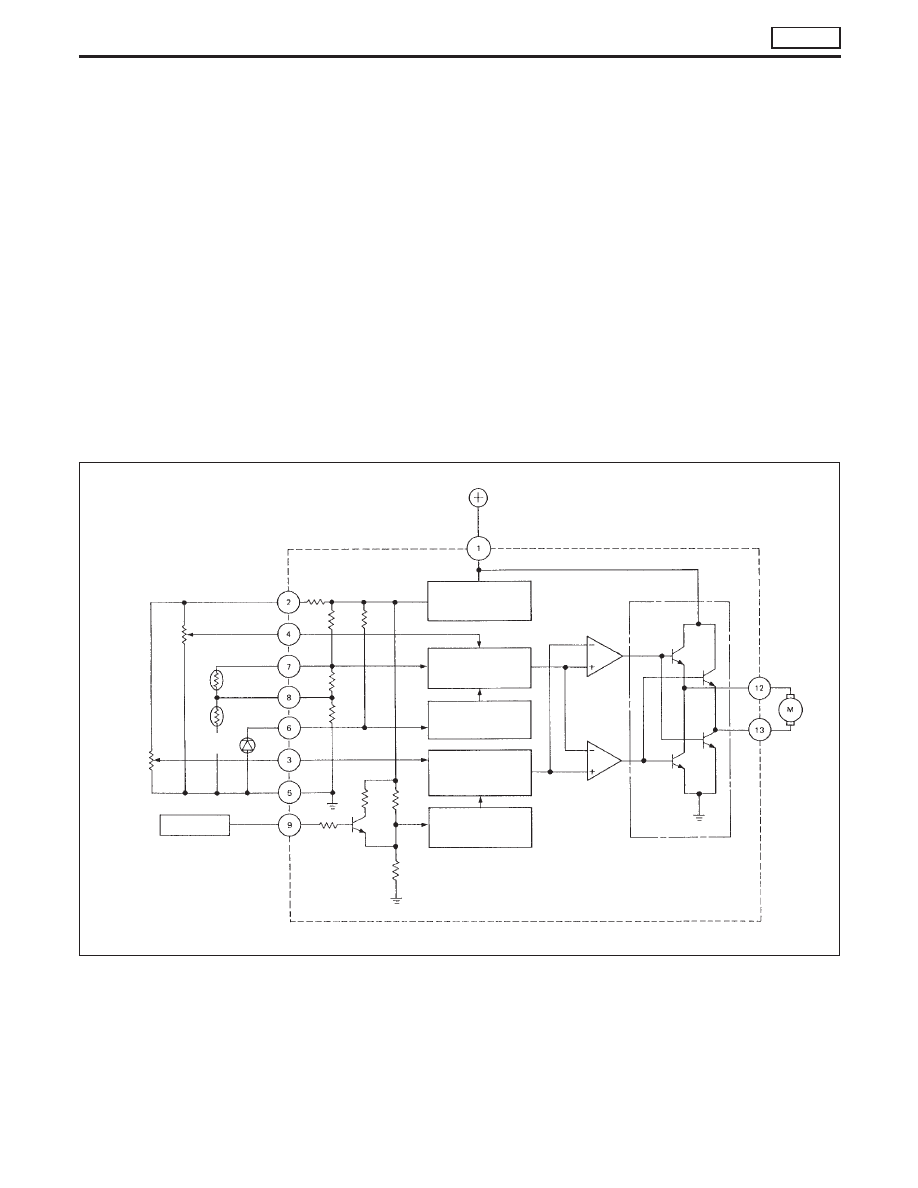

AIR MIX DOOR CONTROL (Automatic temperature control)

Component parts

Air mix door control system components are:
1) Auto amplifier
2) Ambient sensor
3) In-vehicle sensor
4) Sunload sensor
5) Air mix door motor (PBR)
6) A/C switch

System operation

The air mix door is automatically controlled so that in-vehicle temperature is maintained to the set tempera-
ture. The temperature set by the PTC (Potentio Temperature Control) and the temperature detected by the
in-vehicle sensor and ambient sensor are compensated by the sunload sensor signal. The auto amplifier then
determines the air mix door position. The air mix door position detected by the PBR is compensated by the
ON-OFF operation of the A/C switch. The air mix door position determined by the auto amplifier is compared
with that detected by the PBR. The auto amplifier then transmits the signal to the air mix door motor in order
to activate it.

KHA116

Auto amplifier

PTC

In-vehicle sensor

Ambient
sensor

sunload
sensor

PBR

A/C switch

Constant voltage
transformation

Air mix door posi-
tion arithmetic cir-
cuit

Sunload compen-
sation

Air mix door posi-
tion detection

A/C switch com-
pensation

Air mix
door motor

SYSTEM DESCRIPTION

AUTO

HA-90

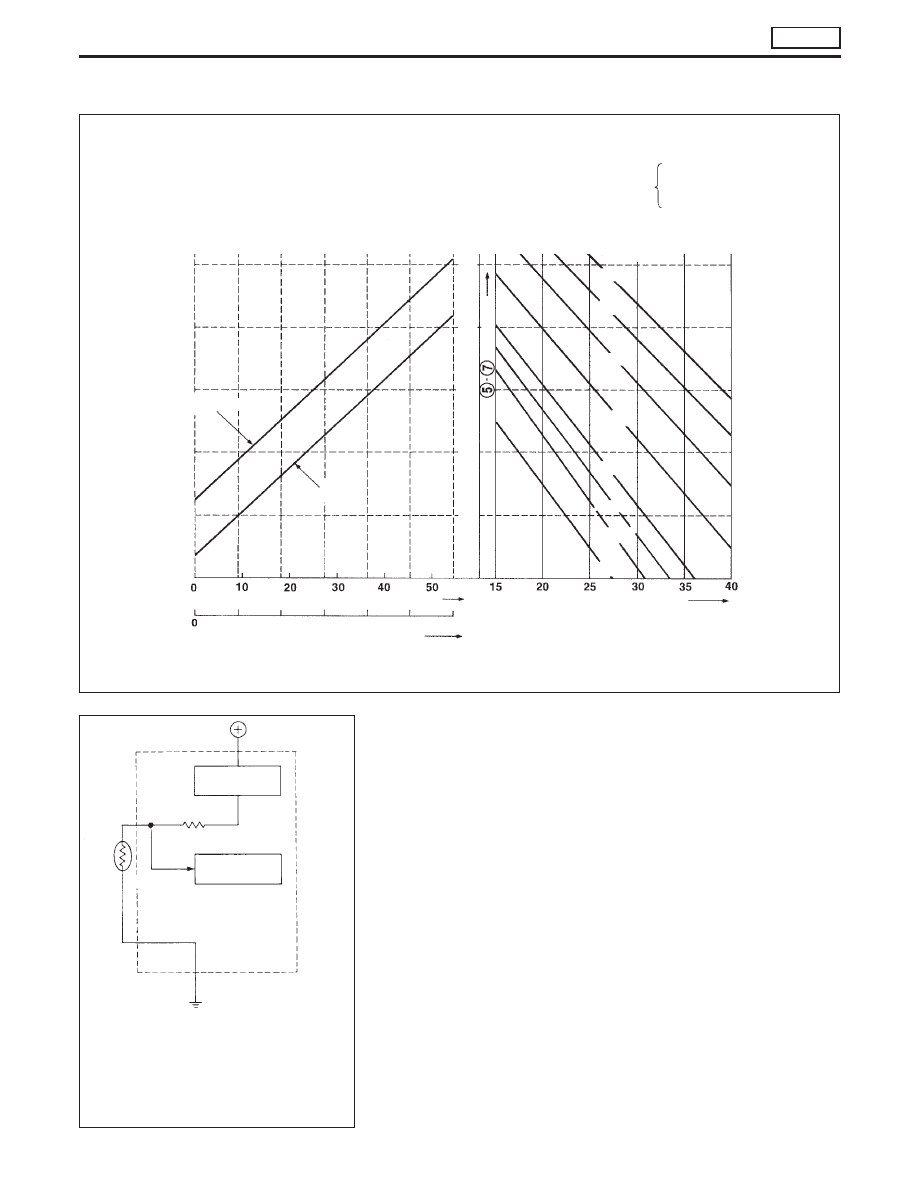

Air mix door control specifications

SENSOR INPUT PROCESS

The auto amplifier detects the voltage produced by each sensor,
the PBR and fixed resistor. The fixed resistor is built into the auto
amplifier. 12-volt power voltage is first converted to approxi-
mately 5 volts by the constant voltage circuit where it is then
applied to the ground line of the auto amplifier via the fixed
resistor and the sensor. In this manner, the auto amplifier moni-
tors the voltages of the fixed resistor, each sensor and the PBR
to determine sensor input.

SHA497CB

A/C switch OFF

A/C switch ON

V

oltage

(V)

Condition

PTC: 25°C (77°F)

Fan switch Auto

Withoutsunload

Ambient
temperature °C (°F)

Air mix door opening angle

In vehicle temperature °C (°F)

0.5

1.0

1.5

2.0

2.5

3.0

PBRresistance (k

Ω

)

2.4

2.3

2.2

2.1

2.0

1.9

(59)

(68)

(77)

(86)

(95)

(104)

-20 (-4)

-10 (-4)

0 (32)

10(50)

20 (68)

25 (77)

30(86)

40 (104)

54.5

RHA790A

Auto amplifier

Constant-voltage

circuit

Fixed resistor

Detection of sen-
sor voltage

Each sensor

SYSTEM DESCRIPTION

AUTO

Control System Output Components (Cont’d)

HA-91

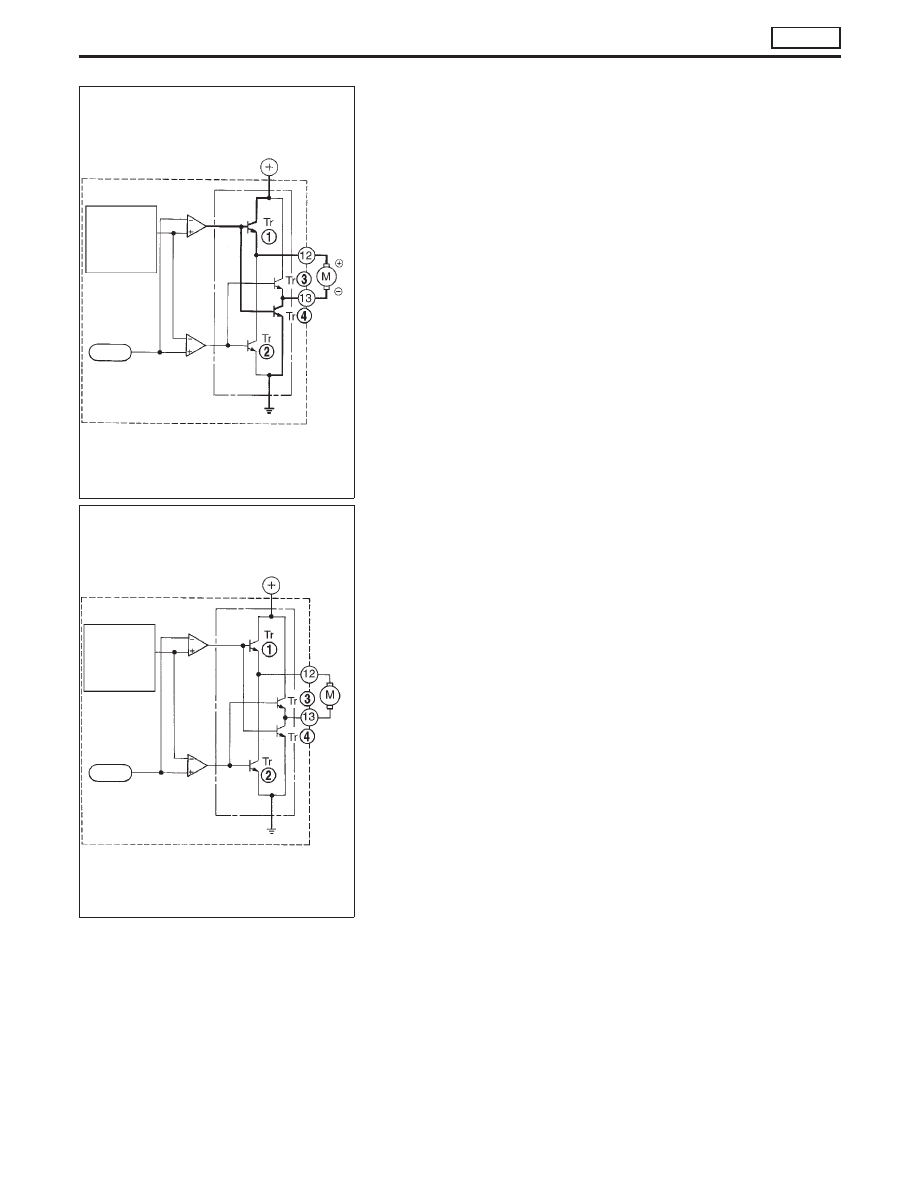

OPERATION OF AIR MIX DOOR MOTOR

●

Example

p

1

When the temperature in the vehicle is lower than the set
temperature.
When the temperature in the vehicle is low, in-vehicle sen-
sor resistance is great and the input voltage to the auto
amplifier becomes great. As a result, the voltage from the air
mix door position arithmetic circuit also becomes great.
When this voltage is greater than the voltage from the PBR,
comparator (1), Tr

p

1

and Tr

p

4

turn ON.

Accordingly terminal No.

p

12

becomes

!

and terminal No.

p

13

becomes

@

. The air mix door motor rotates clockwise and

the air mix door moves toward the “HOT” side.

As the air mix door moves toward the “HOT” side, the volt-
age from the PBR becomes greater and consequently
becomes equal to that from the air mix door position arith-
metic circuit. As a result, comparator (1) turns OFF and the
air mix door motor stops.

RHA514DB

Auto amp.

Comparator

(1)

Air mix door
position arith-
metic circuit

Air mix
door
motor

PBR

Comparator

(2)

SHA568CB

Auto amp.

Comparator

(1)

Air mix door
position
arithmetic
circuit

PBR

Comparator

(2)

Air mix
door
motor

SYSTEM DESCRIPTION

AUTO

Control System Output Components (Cont’d)

HA-92
