Nissan Primera P11. Manual - part 404

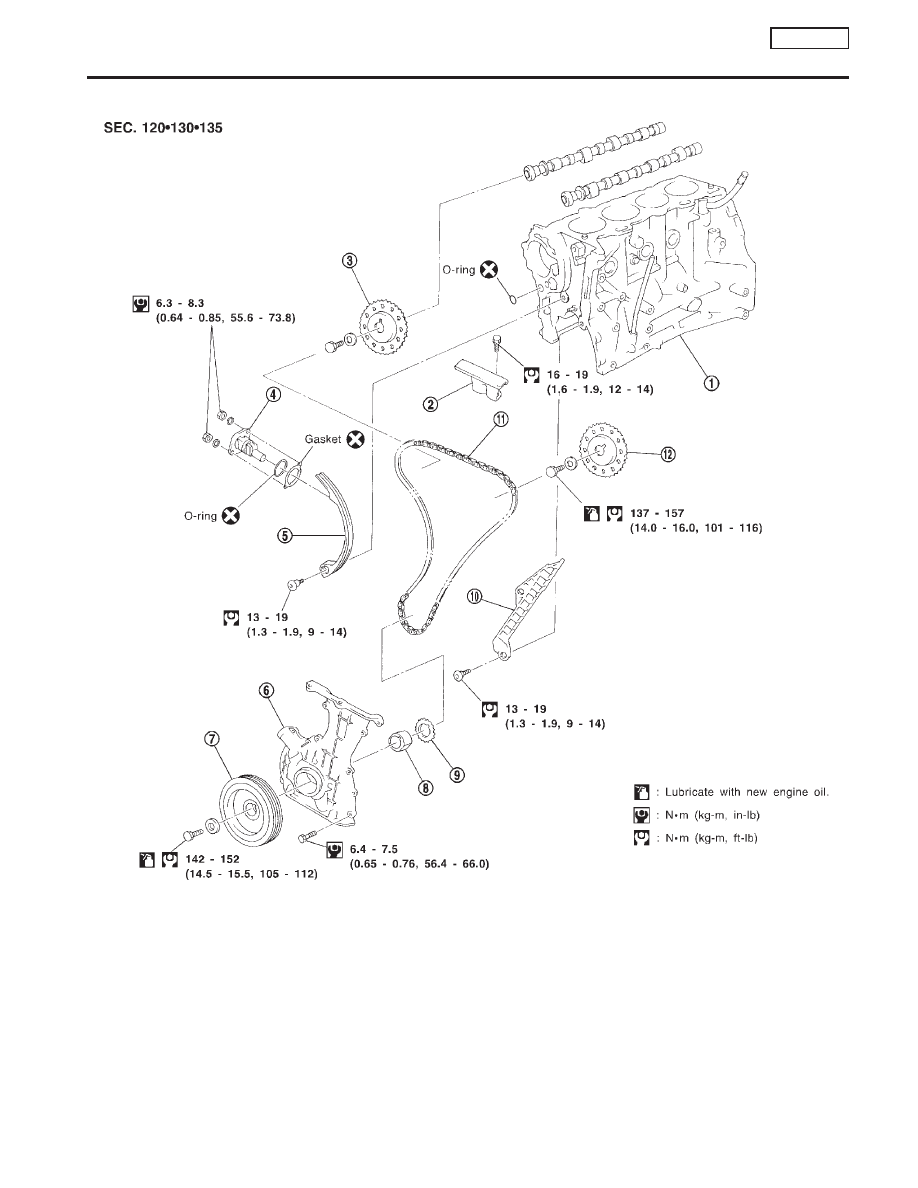

Components

p

1

Cylinder block

p

2

Upper chain guide

p

3

Intake camshaft sprocket

p

4

Chain tensioner

p

5

Chain guide

p

6

Front cover

p

7

Crank pulley

p

8

Oil pump spacer

p

9

Crankshaft sprocket

p

10

Chain guide

p

11

Timing chain

p

12

Exhaust camshaft sprocket

SEM718EC

TIMING CHAIN

SR20DE

Components

EM-75

CAUTION:

I

After removing timing chain, do not turn crankshaft and
camshaft separately, or valves will strike piston heads.

I

When installing chain tensioner, oil seals, or other sliding
parts, lubricate contacting surfaces with new engine oil.

I

Apply new engine oil to bolt threads and seat surfaces
when installing camshaft sprocket and crankshaft pulley.

Removal

NLEM0126

1.

Remove engine under cover.

2.

Remove front RH wheel and engine side cover.

3.

Drain coolant by removing cylinder block drain plug and lower
radiator hose. Refer to MA-29, “Changing Engine Coolant”.

4.

Remove drive belts and water pump pulley.

5.

Disconnect the following parts:

I

Vacuum hoses

I

Wires

I

Harness

I

Connectors

6.

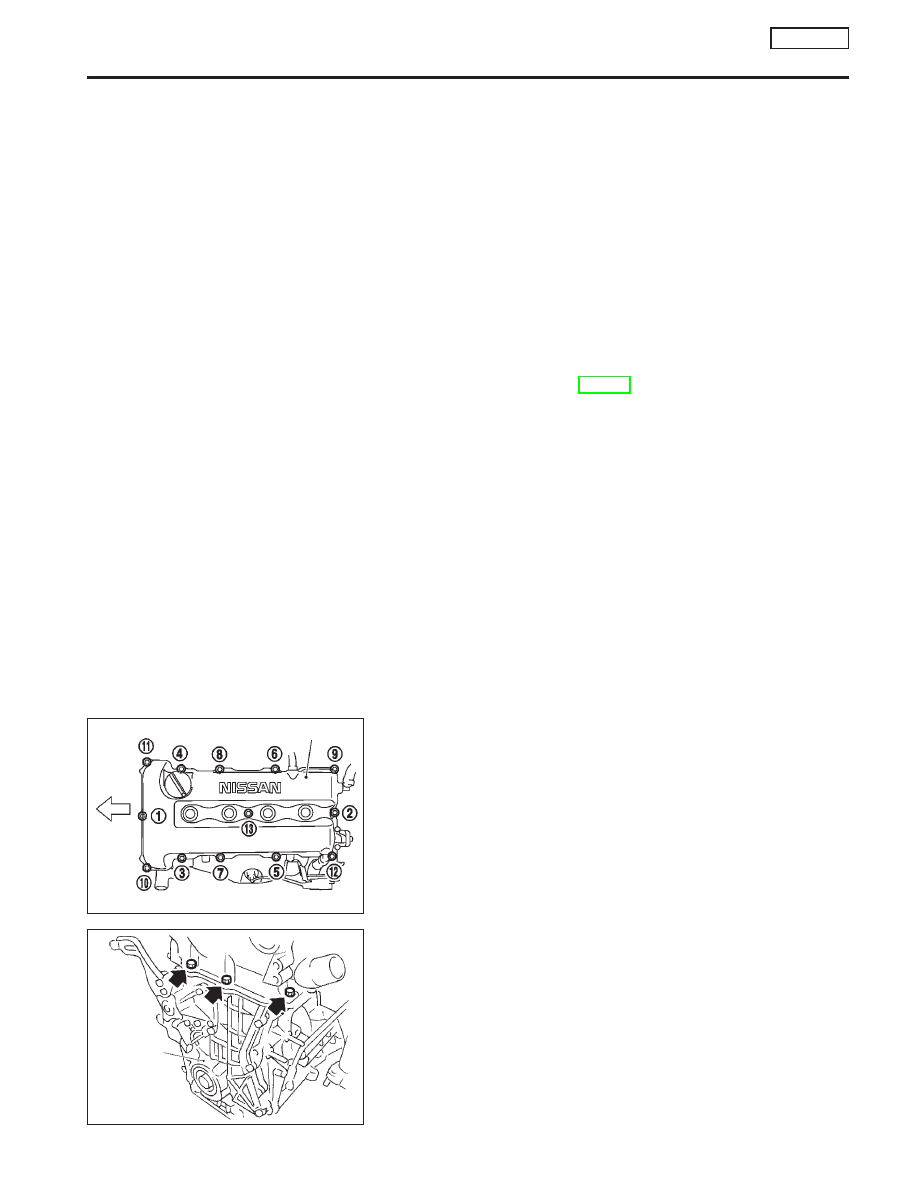

Remove rocker cover bolts in numerical order.

7.

Remove rocker cover.

8.

Remove cylinder head outside bolts.

SEM029G

Engine
front

Loosen in numerical order.

Rocker cover

SEM287G

Front cover

TIMING CHAIN

SR20DE

Components (Cont’d)

EM-76

9.

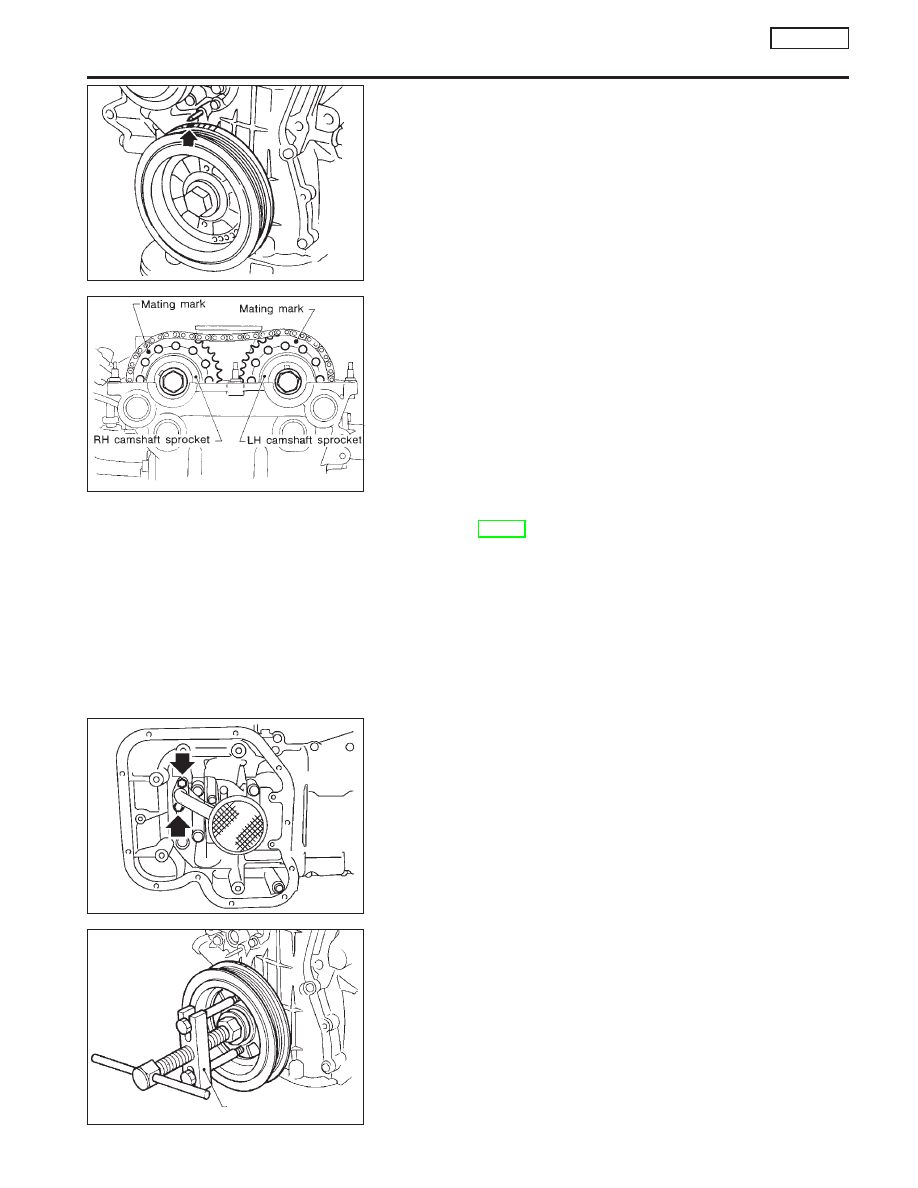

Set No. 1 piston at TDC of its compression stroke.

I

Rotate crankshaft until mating mark on camshaft sprocket
is set at position indicated in figure.

10. Remove oil pans.

Refer to EM-70, “Oil Pan”.

11. Remove oil strainer.
12. Temporarily install center member to support engine.

13. Remove crankshaft pulley.
14. Remove generator.
15. Remove A/C compressor and position it to the side.
16. Remove A/C bracket.
17. Remove generator bracket.

SEM983C

SEM695DA

SEM038G

SEM980C

Suitable puller

TIMING CHAIN

SR20DE

Removal (Cont’d)

EM-77

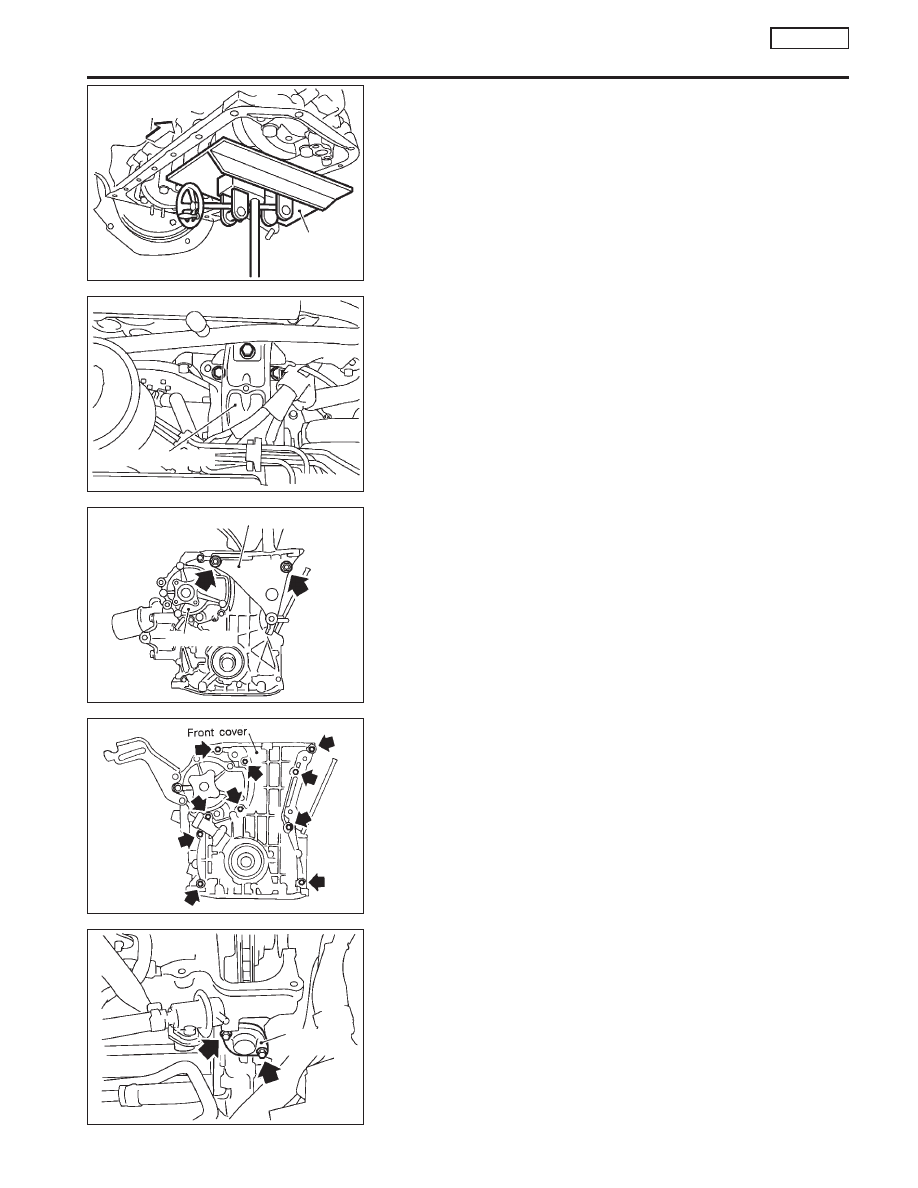

18. Set a suitable transmission jack under main bearing beam.

19. Remove RH engine mounting.

20. Remove RH engine mounting bracket.

21. Remove oil pump drive spacer.

CAUTION:

Be careful not to damage oil pump drive spacer and front oil
seal.
22. Remove front cover.

CAUTION:

I

Be careful not to tear or damage the cylinder gasket.

I

Inspect for oil leakage at front oil seal. Replace seal if oil
leak is present.

23. Remove chain tensioner.

SEM039G

Engine
front

Transmission
jack

SEM040G

RH engine mounting

SEM041G

RH engine mounting bracket

Water pump

SEM721E

.

SEM032G

Chain
tensioner

TIMING CHAIN

SR20DE

Removal (Cont’d)
