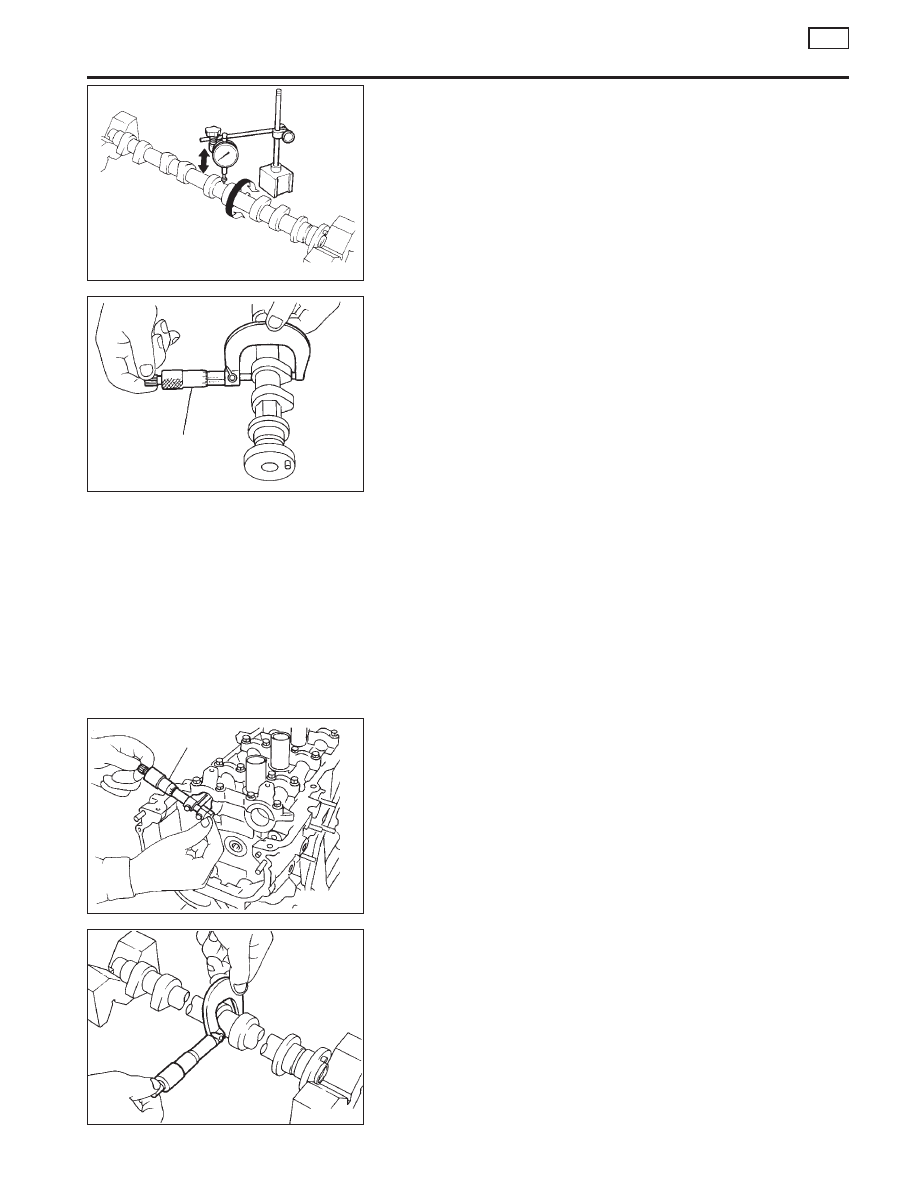

CAMSHAFT RUNOUT

NCEM0019S03

1.

Measure camshaft runout at the center journal.

Runout (Total indicator reading):

Standard

Less than 0.02 mm (0.0008 in)

Limit

0.1 mm (0.004 in)

2.

If it exceeds the limit, replace camshaft.

CAMSHAFT CAM HEIGHT

NCEM0019S04

1.

Measure camshaft cam height.

Standard cam height:

Intake

QG16DE
40.220 - 40.410 mm (1.5835 - 1.5909 in)
QG18DE
40.610 - 40.800 mm (1.5988 - 1.6063 in)

Exhaust

40.056 - 40.245 mm (1.5770 - 1.5844 in)

Cam wear limit:

0.20 mm (0.0079 in)

2.

If wear is beyond the limit, replace camshaft.

CAMSHAFT JOURNAL CLEARANCE

NCEM0019S05

1.

Install camshaft bracket and tighten bolts to the specified
torque.

2.

Measure inner diameter of camshaft bearing.

Standard inner diameter:

No. 1 bearing

28.000 - 28.021 mm (1.1024 - 1.1032 in)

No. 2 to No. 5 bearings

24.000 - 24.021 mm (0.9449 - 0.9457 in)

3.

Measure outer diameter of camshaft journal.

Standard outer diameter:

No. 1 journal

27.935 - 27.955 mm (1.0998 - 1.1006 in)

No. 2 to No. 5 journals

23.935 - 23.955 mm (0.9423 - 0.9431 in)

4.

If clearance exceeds the limit, replace camshaft and/or cylin-
der head.

Camshaft journal clearance:

Standard

SEM154D

SEM916F

Micrometer

SEM917F

Inside
micrometer

SEM156D

CYLINDER HEAD

QG

Inspection (Cont’d)

EM-35

0.045 - 0.086 mm (0.0018 - 0.0034 in)

Limit

0.15 mm (0.0059 in)

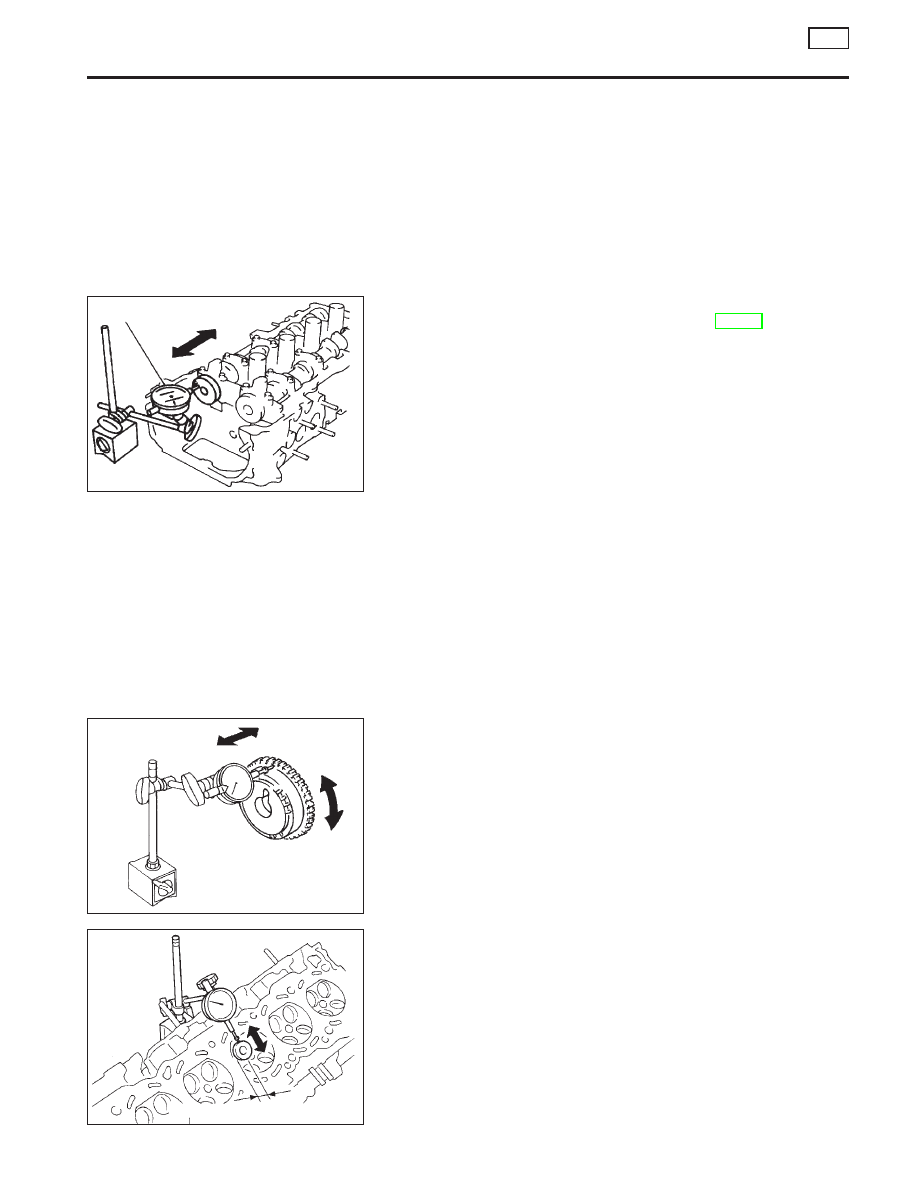

CAMSHAFT END PLAY

NCEM0019S06

1.

Install camshaft in cylinder head. Refer to EM-24.

2.

Measure camshaft end play.

Camshaft end play:

Standard

0.115 - 0.188 mm (0.0045 - 0.0074 in)

Limit

0.20 mm (0.0079 in)

3.

If limit is exceeded, replace camshaft and remeasure end play.

I

If limit is still exceeded after replacing camshaft, replace
cylinder head.

CAMSHAFT SPROCKET RUNOUT

NCEM0019S07

1.

Install sprocket on camshaft.

2.

Measure camshaft sprocket runout.

Runout (Total indicator reading):

Limit 0.15 mm (0.0059 in)

3.

If it exceeds the limit, replace camshaft sprocket.

VALVE GUIDE CLEARANCE

NCEM0019S08

1.

Measure valve deflection as shown in figure. (Valve and valve
guide wear the most in this direction.)

Valve deflection limit (Dial gauge reading):

Intake & Exhaust

0.2 mm (0.008 in)

SEM918F

Dial guage

SEM919F

SEM345D

Approx. 25 mm (0.98 in)

CYLINDER HEAD

QG

Inspection (Cont’d)

EM-36

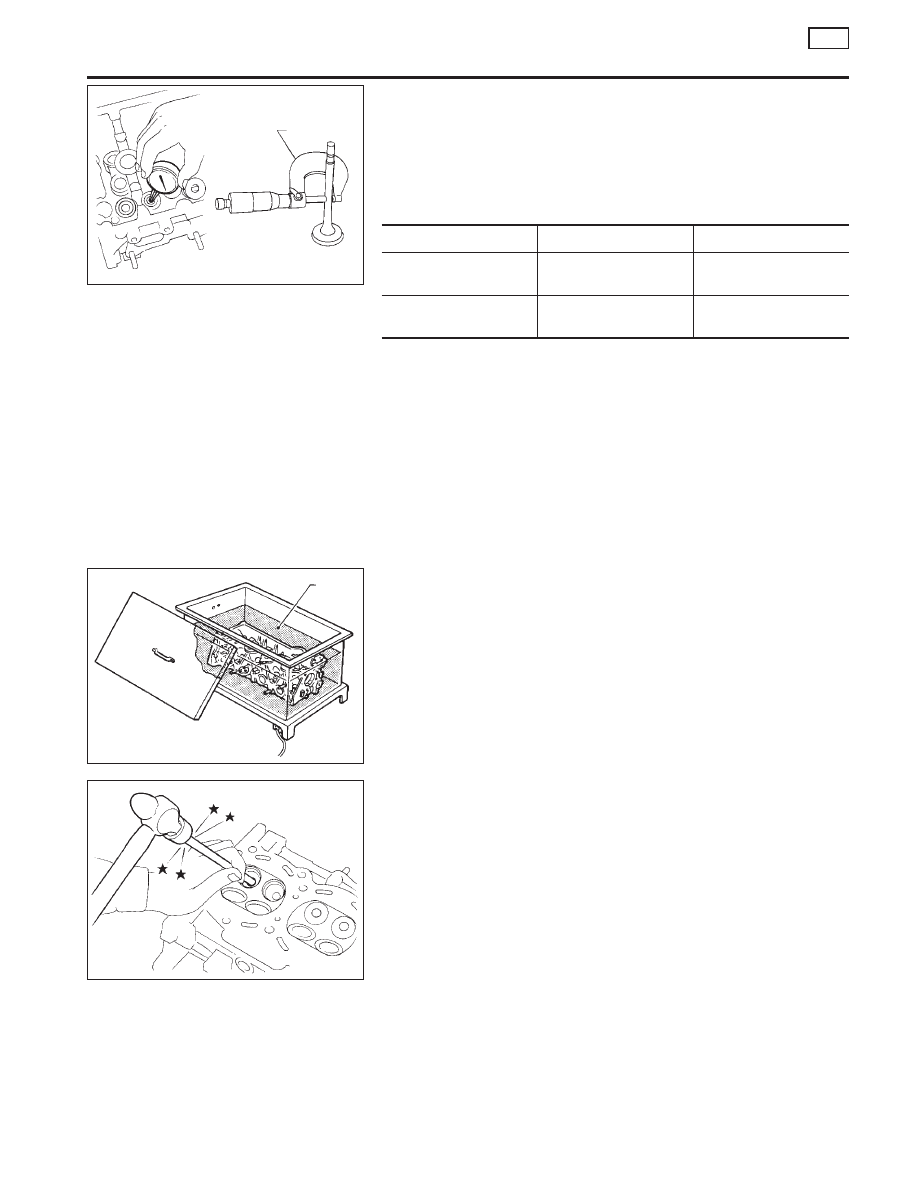

2.

If it exceeds the limit, check valve to valve guide clearance.

a.

Measure valve stem diameter and valve guide inner diameter.

b.

Calculate valve to valve guide clearance.
Valve to valve guide clearance = Valve guide inner diam-
eter − Valve stem diameter.

c.

Check that clearance is within specification.

Unit: mm (in)

Standard

Limit

Intake

0.020 - 0.050

(0.0008 - 0.0020)

0.1 (0.004)

Exhaust

0.040 - 0.070

(0.0016 - 0.0028)

0.1 (0.004)

I

If it exceeds the limit, replace valve and remeasure clearance.

I

If limit is still exceeded after replacing valve, replace valve
guide.

VALVE GUIDE REPLACEMENT

NCEM0019S09

1.

To remove valve guide, heat cylinder head to 110 to 130°C
(230 to 266°F).

2.

Drive out valve guide with a press [under a 20 kN (2 ton, 2.2
US ton, 2.0 Imp ton) pressure] or hammer and suitable tool.

SEM938C

Micrometer

SEM008A

Oil

SEM931C

CYLINDER HEAD

QG

Inspection (Cont’d)

EM-37

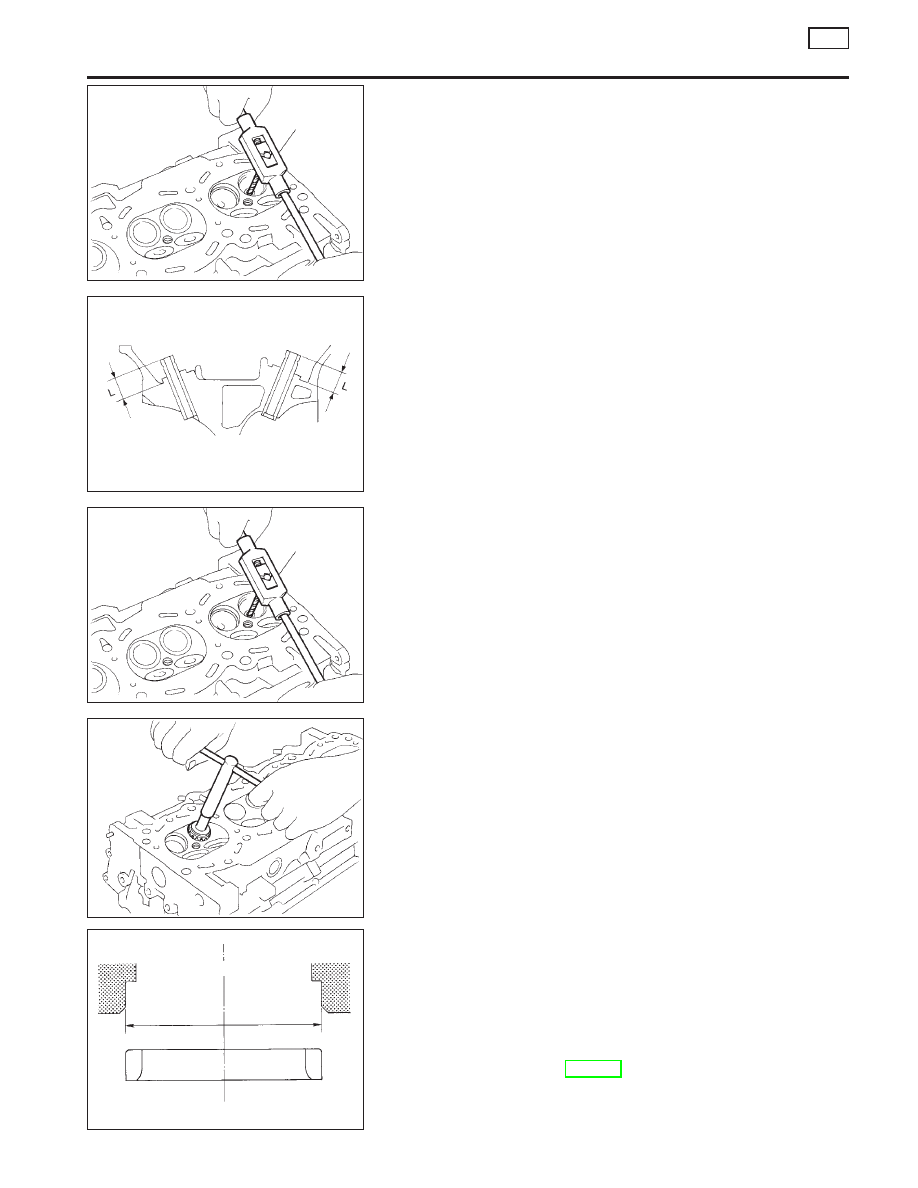

3.

Ream cylinder head valve guide hole.

Valve guide hole diameter
(for service parts):

Intake & Exhaust

9.685 - 9.696 mm (0.3813 - 0.3817 in)

4.

Heat cylinder head to 110 to 130°C (230 to 266°F) and press
service valve guide into cylinder head.

Projection “L”:

11.5 - 11.7 mm (0.453 - 0.461 in)

5.

Ream valve guide.

Finished size:

Intake & Exhaust

5.500 - 5.515 mm (0.2165 - 0.2171 in)

VALVE SEATS

NCEM0019S10

Check valve seats for pitting at contact surface. Resurface or
replace if excessively worn.

I

Before repairing valve seats, check valve and valve guide
for wear. If they have worn, replace them. Then correct
valve seat.

I

Use both hands to cut uniformly.

REPLACING VALVE SEAT FOR SERVICE PARTS

NCEM0019S11

1.

Bore out old seat until it collapses. Set machine depth stop so
that boring cannot contact the bottom face of seat recess in
cylinder head.

2.

Ream cylinder head recess.

Reaming bore for service valve seat
Oversize [0.5 mm (0.020 in)]:

Refer to SDS, EM-182.

Use the valve guide center for reaming to ensure valve seat
will have the correct fit.

SEM932C

Suitable reamer

MEM096A

SEM932C

Suitable reamer

SEM934C

SEM795A

.

Recess diameter

CYLINDER HEAD

QG

Inspection (Cont’d)

EM-38
