Nissan Primera P11. Manual - part 387

Tool number
Tool name

Description

Engine

application

SR

CD

QG

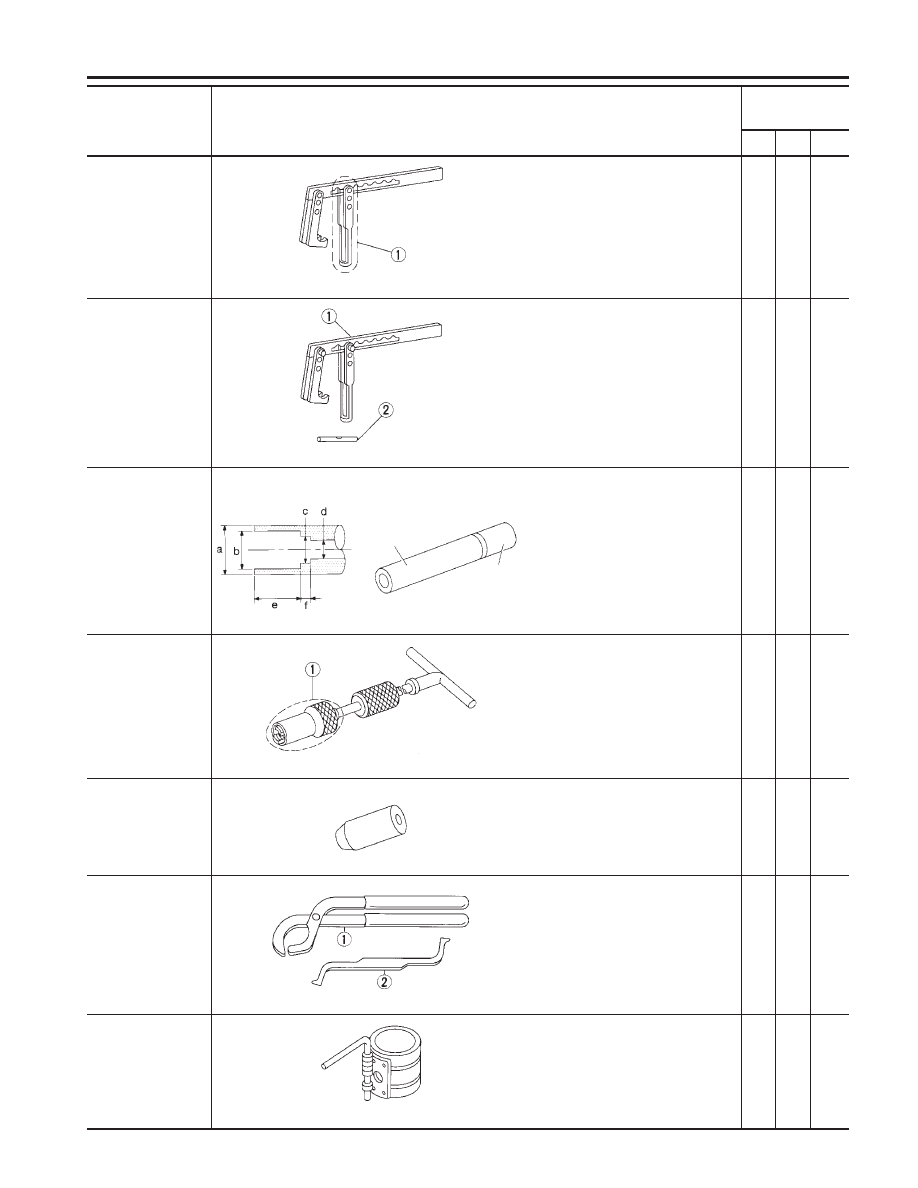

KV10116200
Valve spring
compressor

p

1

KV10115900

Attachment

NT022

Disassembling and assembling
valve mechanism

X

—

X

KV101092S0
Valve spring
compressor

p

1

KV10109210

Compressor

p

2

KV10109220

Adapter

NT021

Disassembling and assembling
valve mechanism

—

X

—

KV10115600
Valve oil seal drift

NT603

Side A

Side B

Installing valve oil seal

X

(Side

B)

—

X

(Side

A)

Side A

Side B

a: 20 (0.79)

20 (0.79)

b: 13 (0.51)

14.2 (0.559)

c: 10.3 (0.406)

11 (0.43)

d: 8 (0.31)

8 (0.31)

e: 10.7 (0.421)

10.7 (0.421)

f: 5 (0.20)

5 (0.20)

Unit: mm (in)

KV10107902
Valve oil seal
puller

p

1

KV10116100

Valve oil seal
puller adapter

NT605

Removing valve oil seal

X

X

X

KV10115700
Dial gauge stand

NT012

Adjusting shims

—

—

X

KV101151S0
Lifter stopper set

p

1

KV10115110

Camshaft
pliers

p

2

KV10115120

Lifter stopper

NT041

Changing shims

—

X

X

EM03470000
Piston ring com-
pressor

NT044

Installing piston assembly into cyl-
inder bore

X

X

X

PREPARATION

Special Service Tools (Cont’d)

EM-7

Tool number
Tool name

Description

Engine

application

SR

CD

QG

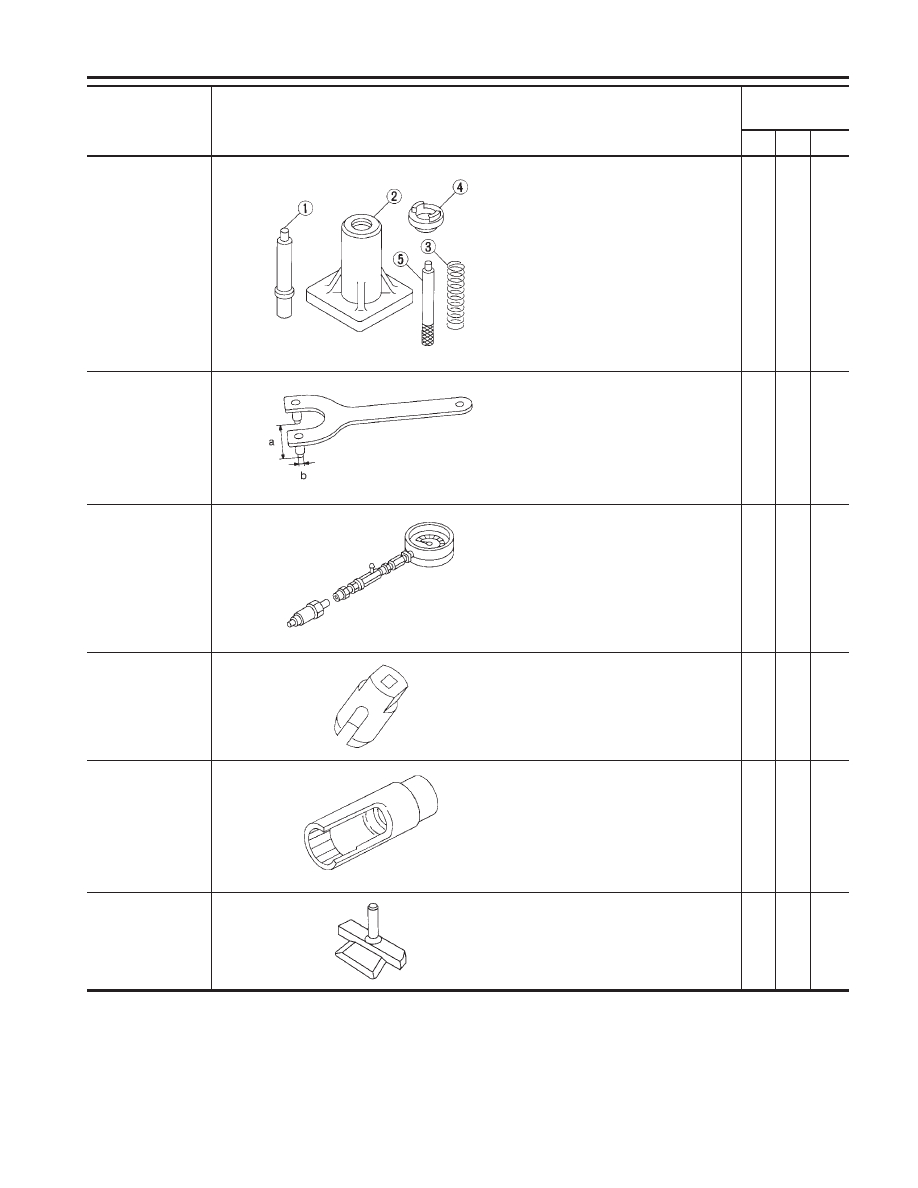

KV10107400
Piston pin press
stand

p

1

KV10107310

Center shaft

p

2

ST13040020

Stand

p

3

ST13040030

Spring

p

4

KV10107320

Cap

p

5

ST13040050

Drift

NT013

Disassembling and
assembling piston pin

X

—

X

KV10109300*
Pulley holder

NT628

Removing and installing camshaft
sprocket

—

X

—

a: 68 mm (2.68 in)
b: 8 mm (0.31 in) dia.

ED19600000*
Compression
gauge set

NT626

Measuring compression pressure

—

X

—

KV11100300
Nozzle holder
socket
No. 2-4 injection
nozzle holder
socket

NT563

Loosening and tightening injector
nozzle

—

X

—

KV119E0030
No. 1 injection
nozzle holder
socket

NT648

Loosening and tightening injector
nozzle

—

X

—

KV10111100
Seal cutter

NT046

Removing oil pan

X

X

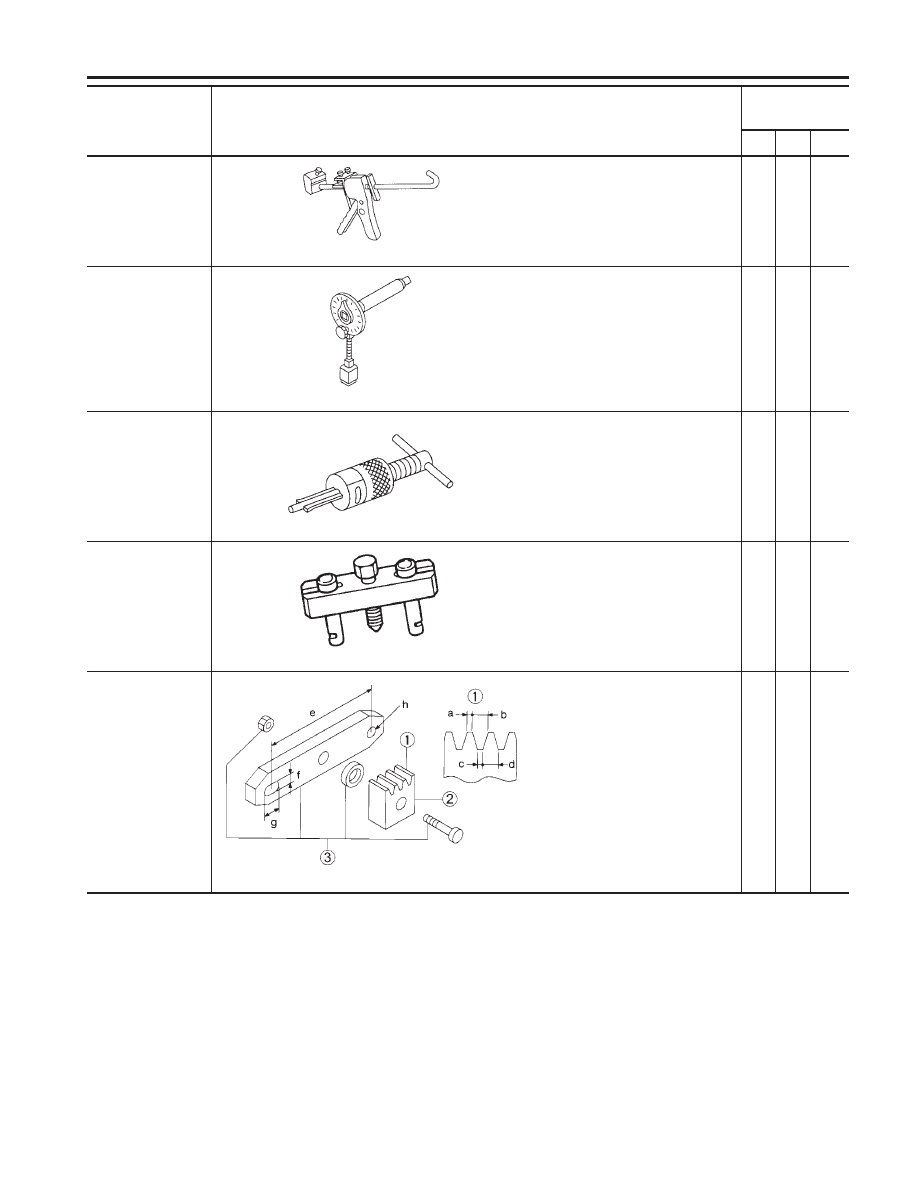

X

*: Special tool or commercial equivalent

PREPARATION

Special Service Tools (Cont’d)

EM-8

Tool number
Tool name

Description

Engine

application

SR

CD

QG

WS39930000
Tube presser

NT052

Pressing the tube of liquid gasket

X

X

X

KV10112100
Angle wrench

NT014

Tightening bolts for bearing cap,
cylinder head, etc.

X

X

X

ST16610001*
Pilot bushing puller

NT045

Removing pilot bushing

X

X

—

KV11102900*
Pulley puller

NT647

Removing injection pump pulley

—

X

—

KV101056S0*
Ring gear stopper

p

1

KV10105630

Adapter

p

2

KV10105620

Adapter

p

3

KV10105610

Plate assem-
bly

NT617

Preventing crankshaft from rotating

—

X

X

a: 3 (0.12)
b: 6.4 (0.252)
c: 2.8 (0.110)
d: 6.6 (0.260)
e: 107 (4.21)
f: 14 (0.55)
g: 20 (0.79)
h: 14 (0.55) dia.

Unit: mm (in)

*: Special tool or commercial equivalent

PREPARATION

Special Service Tools (Cont’d)

EM-9

Commercial Service Tools

Tool name

Description

Engine

application

SR

CD

QG

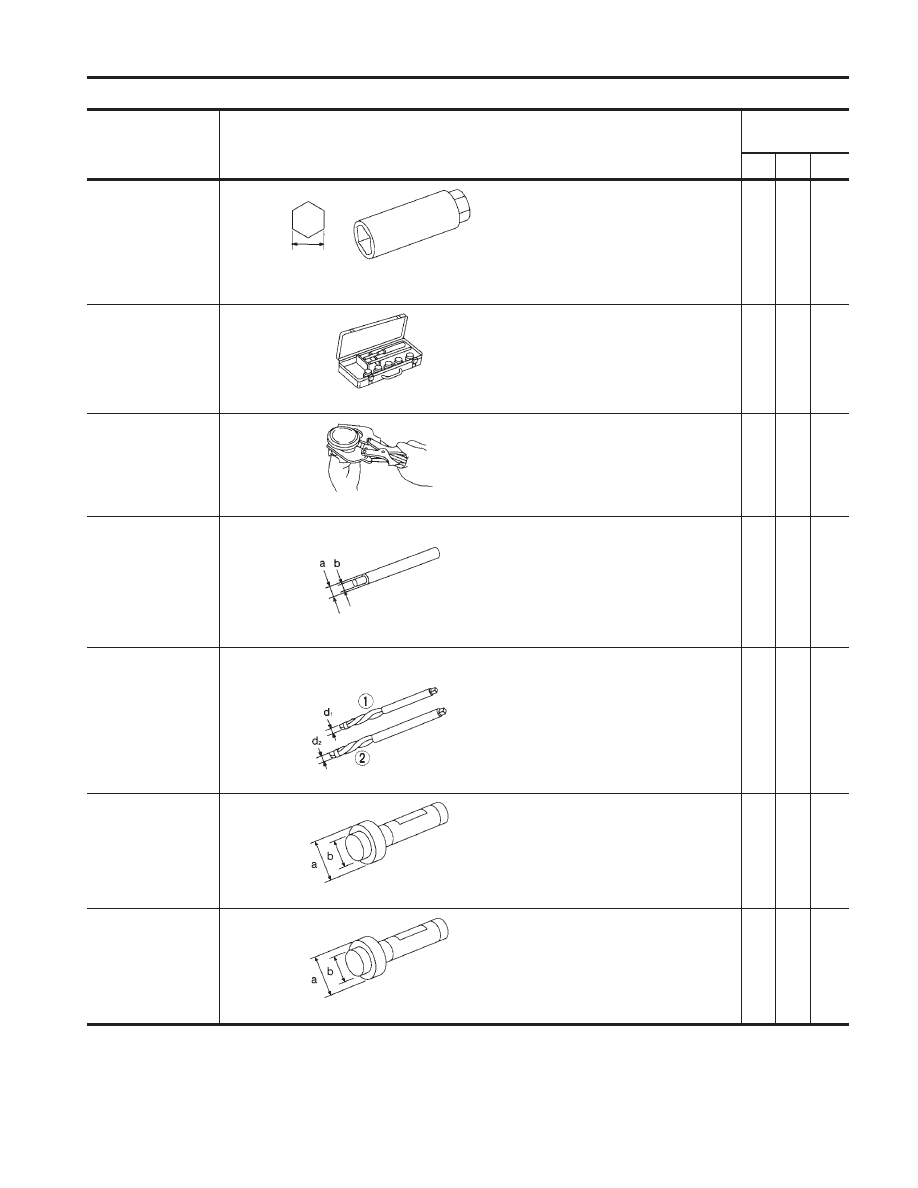

Spark plug wrench

NT047

16 mm
(0.63 in)

Removing and installing spark
plug

X

—

X

Valve seat cutter set

NT048

Finishing valve seat dimensions

X

X

X

Piston ring expander

NT030

Removing and installing piston
ring

X

X

X

Valve guide drift

NT015

Removing and installing valve
guide

X

—

X

SR

Intake & Exhaust

a = 9.5 mm (0.374 in) dia.
b = 5.0 mm (0.197 in) dia.
QG

Intake & Exhaust

a = 9.5 mm (0.374 in) dia.
b = 5.5 mm (0.217 in) dia.

Valve guide reamer

NT016

Reaming valve guide

p

1

or hole for oversize valve guide

p

2

X

—

X

SR

Intake & Exhaust

d

1

= 6.0 mm (0.236 in) dia.

d

2

= 10.175 mm (0.4006 in) dia.

QG

Intake & Exhaust

d

1

= 5.5 mm (0.217 in) dia.

d

2

= 9.685 mm (0.3813 in) dia.

Front oil seal drift

NT049

Installing front oil seal

X

—

X

a = 75 mm (2.95 in) dia.
b = 45 mm (1.77 in) dia.

Rear oil seal drift

NT049

Installing rear oil seal

X

—

X

a = 110 mm (4.33 in) dia.
b = 80 mm (3.15 in) dia.

PREPARATION

Commercial Service Tools
