Trouble Diagnoses

Symptom

Possible cause

Repair order

None of the power windows can
be operated using any switch.

1. 40A fusible link and circuit

breaker-1.

2. Grounds

B18

and

B27

.

3. Power window relay.
4. Open/short in power window

main switch circuit.

1. Check 40A fusible link (letter e

,

located in fuse

and fusible link box) and circuit breaker-1. Turn
ignition switch to “ON” position and verify battery
positive voltage is present at terminal

쑗

12

of

power window main switch, and other switches as
follows.

2. Check grounds

B18

and

B27

.

3. Check power window relay.
4. Check W/R wire between fuse block (J/B) and

power window main switch for open/short circuit.

Driver’s side power window can-
not be operated but other win-
dows can be operated.

1. Driver’s side power window

regulator circuit.

2. Driver’s side power window

regulator.

1. Check driver’s side power window regulator circuit

2. Check driver’s side power window regulator

One or more passenger power
windows cannot be operated.

1. Power window switches (front

sub-switch, rear sub-switch
RH, rear sub-switch LH).

2. Power window regulators.

(Passenger side, rear LH,
rear LH.)

3. Power window main switch.
4. Power window circuit.

1. Check power window switches (front sub-switch,

rear sub-switch RH, rear sub-switch LH)

2. Check power window regulators (front sub-switch,

rear sub-switch RH, rear sub-switch LH)

3. Check power window main switch
4-1. Check harnesses between power window main

switch and power window sub-switches for
open/short circuit.

4-2. Check harnesses between power window sub-

switches and power window regulators for open/
short circuit.

One or more passenger power
windows cannot be operated
using power window main switch
but can be operated by power
window sub-switches.

1. Power window main switch.

1. Check power window main switch.

Driver’s side power window auto
function cannot be operated
using power window main switch.

1. Power window main switch.

1. Check power window main switch.

Location of sub-switch

Terminals

Passenger

쑗

5

Rear RH

쑗

5

Rear LH

쑗

5

POWER WINDOW

EL-243

NOTE

POWER WINDOW

EL-244

System Description/Door Lock for LHD
Models

OPERATION

Power door lock/unlock operation by door key cylinder

●

With the key inserted into front door key cylinder, turning it to LOCK will lock all doors.

●

With the key inserted into front door key cylinder, turning it to UNLOCK will unlock all doors.

Power door lock/unlock operation by multi-remote controller (If equipped)

●

Pressing multi-remote controller LOCK button will lock all doors.

●

Pressing multi-remote controller UNLOCK button once will unlock driver door. Then, if an unlock signal is
sent from the remote controller again within 5 seconds, all other doors will be unlocked.

Power door lock/unlock operation by lock/unlock switch

●

With lock/unlock switch on driver door trim setting to LOCK will lock all doors.

●

With lock/unlock switch on driver door trim setting to UNLOCK will unlock all doors.

Key reminder system

●

If the ignition key is in the ignition key cylinder and driver door is open, setting lock/unlock switch, lock
knob, key or multi-remote controller to “LOCK” locks the door once but then immediately unlocks all doors.
(signal from door unlock sensor driver side)

POWER DOOR LOCK

EL-245

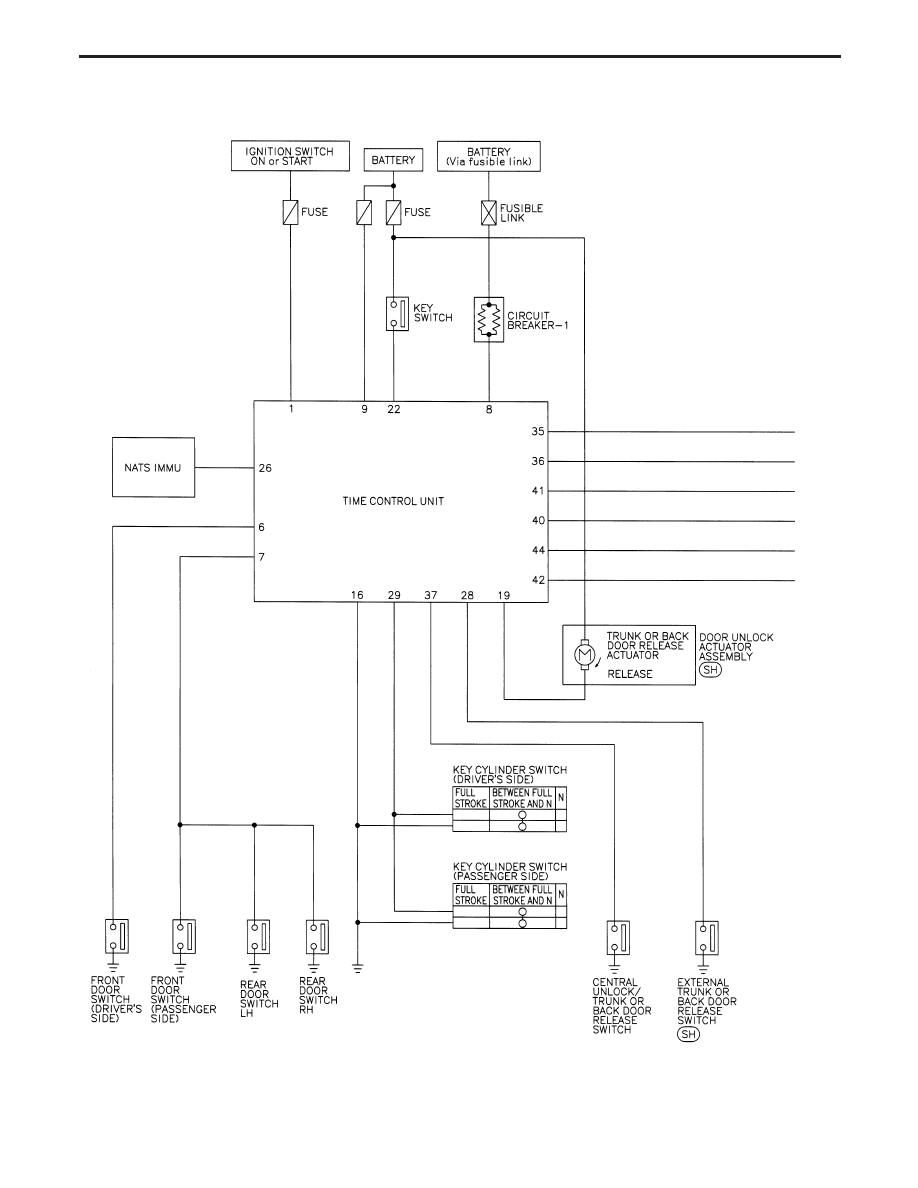

Schematic

YEL897C

POWER DOOR LOCK

EL-246
