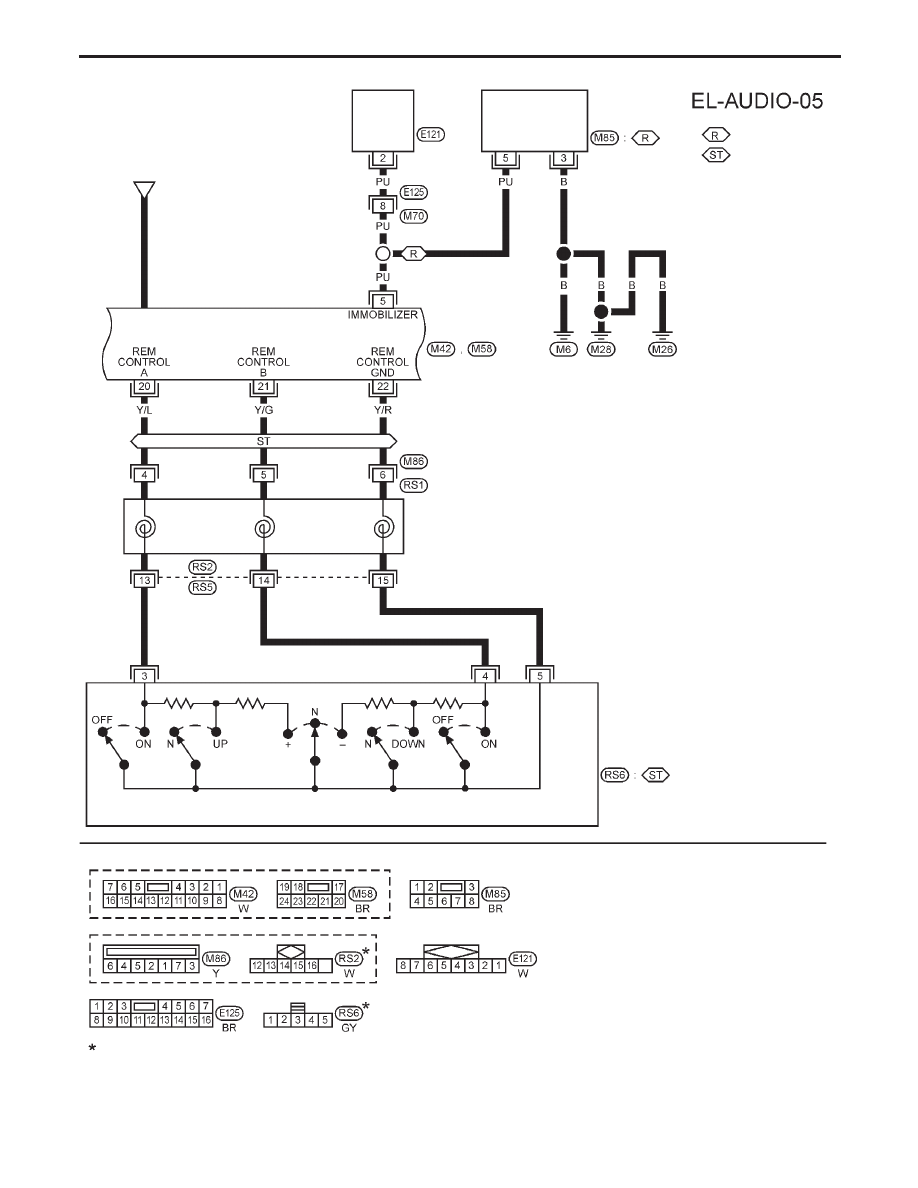

Nissan Primera P11. Manual - part 339

YEL217C

DONGLE
CONTROL
UNIT

: RHD models

: With steering wheel

switch

SOURCE

SWITCH

SEEK

UP

SWITCH

NATS
IMMU

AUDIO

VOLUME

SWITCH

SEEK

DOWN

SWITCH

SPECIAL

SWITCH

SPIRAL
CABLE

AUDIO
STEERING
WHEEL
SWITCH

: This connector is not shown in “HARNESS LAYOUT” of EL section.

ROOF
ANTENNA

AUDIO

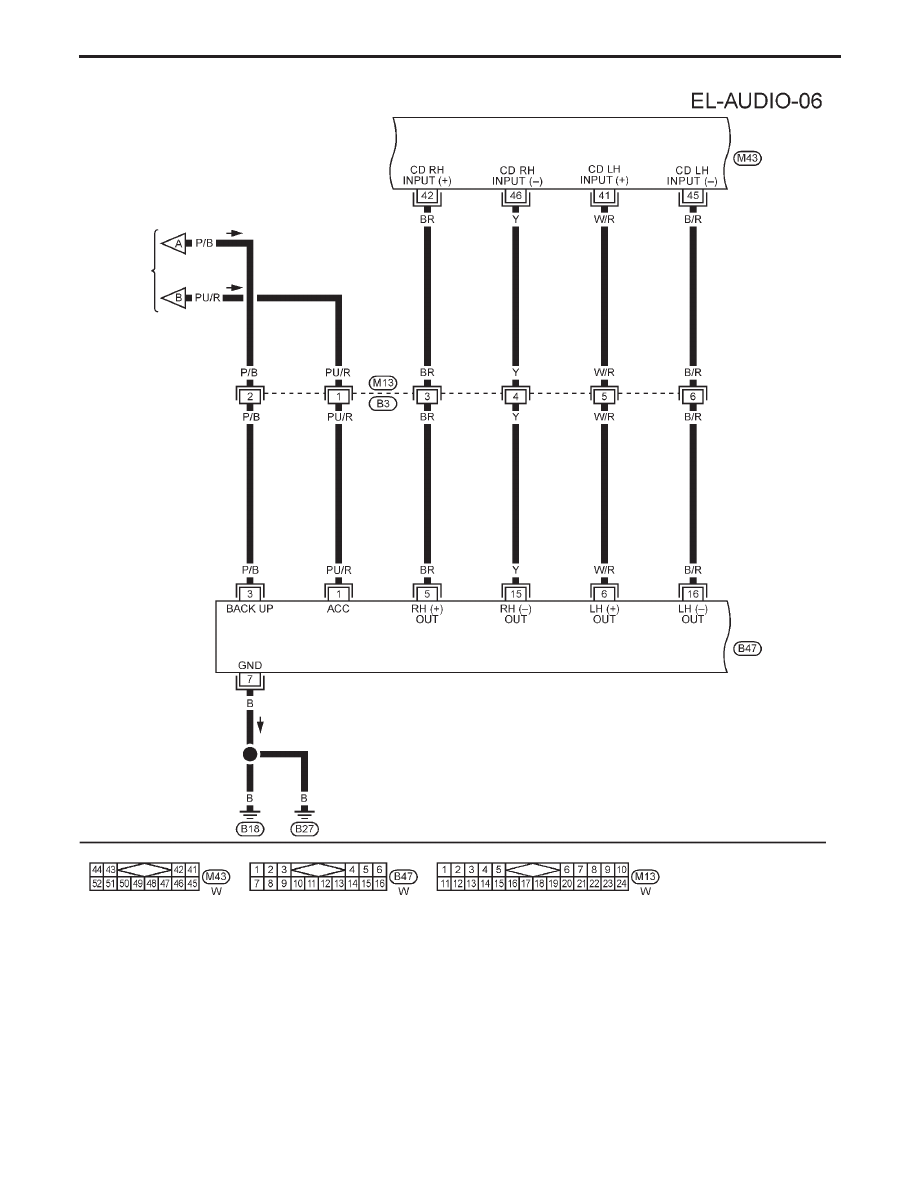

Wiring Diagram — AUDIO — (Cont’d)

EL-223

YEL189C

AUDIO

To EL-
AUDIO-01

CD AUTO
CHANGER

AUDIO

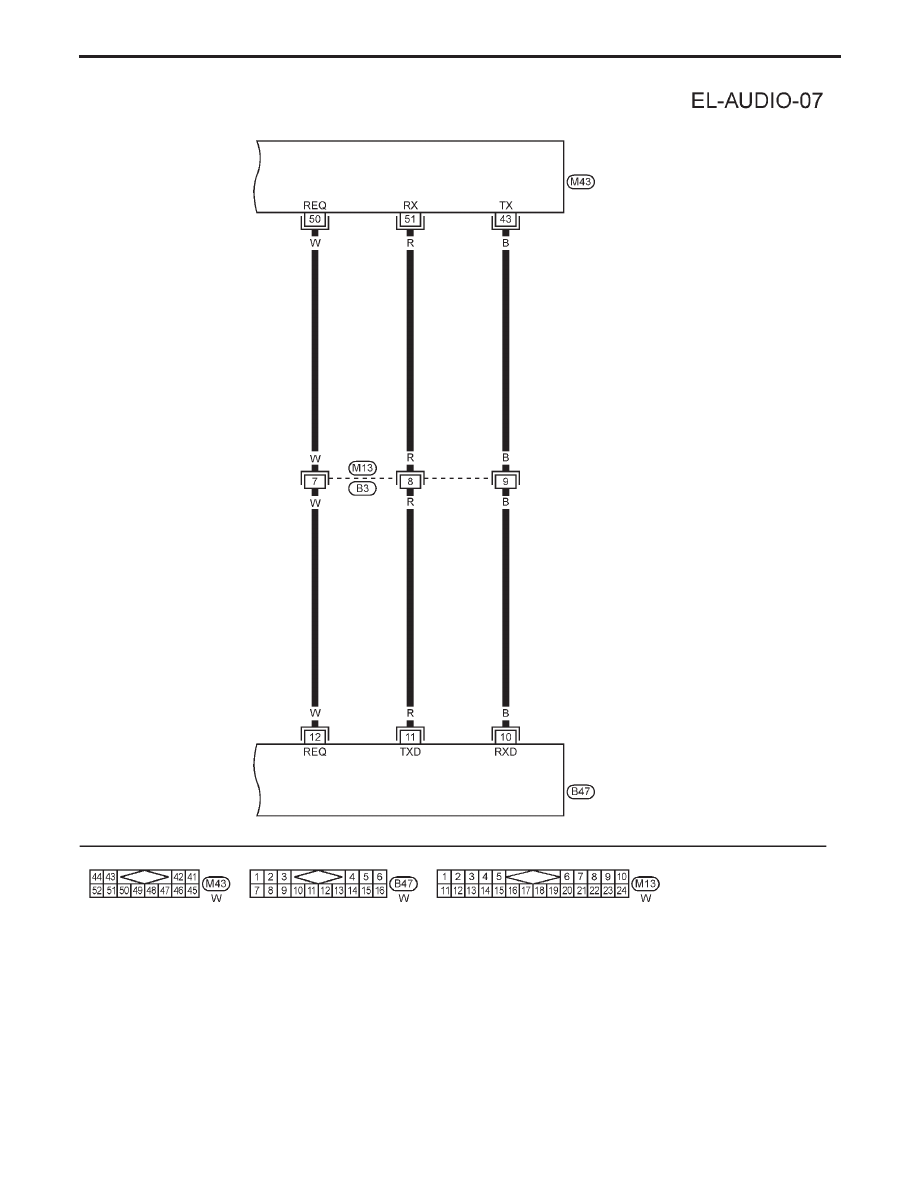

Wiring Diagram — AUDIO — (Cont’d)

EL-224

YEL190C

AUDIO

CD AUTO
CHANGER

AUDIO

Wiring Diagram — AUDIO — (Cont’d)

EL-225

Trouble Diagnoses

Symptom

Possible cause

Repair order

Radio inoperative (no digital
display and no sound from
speakers).

1. 10A Fuse

2. Poor radio case ground
3. Radio

1. Check 10A fuse [No. 3 , located in fuse block

(J/B)]. Turn ignition switch ON and verify battery
positive voltage is present at terminal

쑗

3

of radio

2. Check radio case ground.
3. Remove radio for repair.

Radio controls are
operational, but no sound is
heard from any speaker.

1. Radio output
2. Radio

1. Check radio output voltages.
2. Remove radio for repair.

Radio presets are lost
when ignition switch is
turned OFF.

1. 15A fuse

2. Radio

1. Check 15A fuse [No. 35 , located in fuse and fus-

ible box and verify battery positive voltage is
present at terminal

쑗

9

of radio.

2. Remove radio for repair.

Individual speaker is noisy
or inoperative.

1. Speaker
2. Radio output
3. Speaker circuit

4. Radio

1. Check speaker
2. Check radio output voltages.
3. Check wires for open or short between radio and

speaker.

4. Remove radio for repair.

Radio stations are weak or
noisy.

1. Antenna
2. Poor radio ground
3. Radio

1. Check antenna.
2. Check radio ground.
3. Remove radio for repair.

Radio generates noise in
AM and FM modes with
engine running.

1. Poor radio ground
2. Loose or missing ground bonding

straps

3. Ignition condenser or rear window

defogger noise suppressor con-
denser

4. Alternator
5. Ignition coil or secondary wiring
6. Radio

1. Check radio ground.
2. Check ground bonding straps.

3. Replace ignition condenser or rear window defogger

noise suppressor condenser.

4. Check alternator
5. Check ignition coil and secondary wiring.
6. Remove radio for repair.

Radio generates noise in
AM and FM modes with
accessories on (switch
pops and motor noise).

1. Poor radio ground
2. Antenna
3. Accessory ground
4. Faulty accessory

1. Check radio ground.
2. Check antenna.
3. Check accessory ground.
4. Replace accessory.

AUDIO
