Component Inspection

=NCAT0034

PARK/NEUTRAL POSITION SWITCH

NCAT0034S01

1.

Check continuity between terminals 1 and 2 and between ter-
minals 3 and 5, 6, 7, 8, 9 while moving manual shaft through
each position.

Lever position

Terminal No.

P

3 — 7

1 — 2

R

3 — 8

N

3 — 9

1 — 2

D

3 — 6

L

3 — 5

2.

If NG, check again with control cable disconnected from
manual shaft of CVT assembly. Refer to step 1.

3.

If OK on step 2, adjust control cable. Refer to AT-114.

4.

If NG on step 2, remove PNP switch from CVT and check
continuity of PNP switch terminals. Refer to step 1.

5.

If OK on step 4, adjust PNP switch. Refer to AT-114.

6.

If NG on step 4, replace PNP switch.

DTC P0705 PARK/NEUTRAL POSITION (PNP) SWITCH

Component Inspection

AT-53

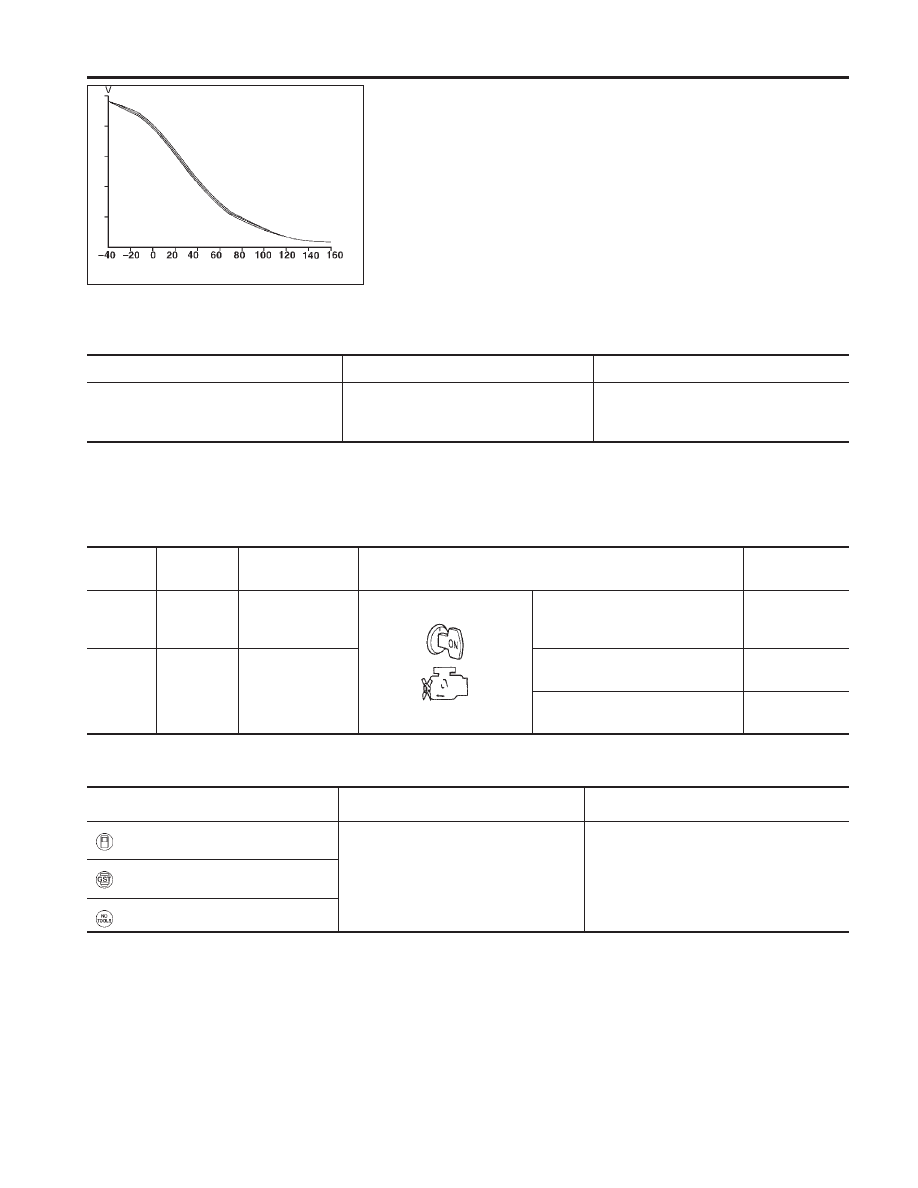

Description

NCAT0035

The CVT fluid temperature sensor detects the CVT fluid tempera-
ture and sends a signal to the TCM.

CONSULT-II REFERENCE VALUE IN DATA MONITOR
MODE

NCAT0035S01

Remarks: Specification data are reference values.

Monitor item

Condition

Specification

CVT fluid temperature sensor

Cold [20°C (68°F)]

"

Hot [80°C (176°F)]

Approximately 1.5V

"

Approximately 0.5V

TCM TERMINALS AND REFERENCE VALUE

NCAT0035S02

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

42

B

Throttle position
sensor
(Ground)

—

—

47

Y/PU

CVT fluid tempera-
ture sensor

When CVT fluid temperature is
20°C (68°F).

Approximately
1.5V

When CVT fluid temperature is
80°C (176°F).

Approximately
0.5V

ON BOARD DIAGNOSIS LOGIC

NCAT0035S03

Diagnostic trouble code

Malfunction is detected when ...

Check items (Possible cause)

: ATF TEMP SEN/CIRC

TCM receives an excessively low or high
voltage from the sensor.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

CVT fluid temperature sensor

: P0710

: MI Code No. 0710

SAT021J

2.5

2.0

1.5

1.0

0.5

0

(-40) (-4) (32) (68) (104) (140) (176) (212) (248) (284) (320)

°C (°F)

DTC P0710 CVT FLUID TEMPERATURE SENSOR CIRCUIT

Description

AT-54

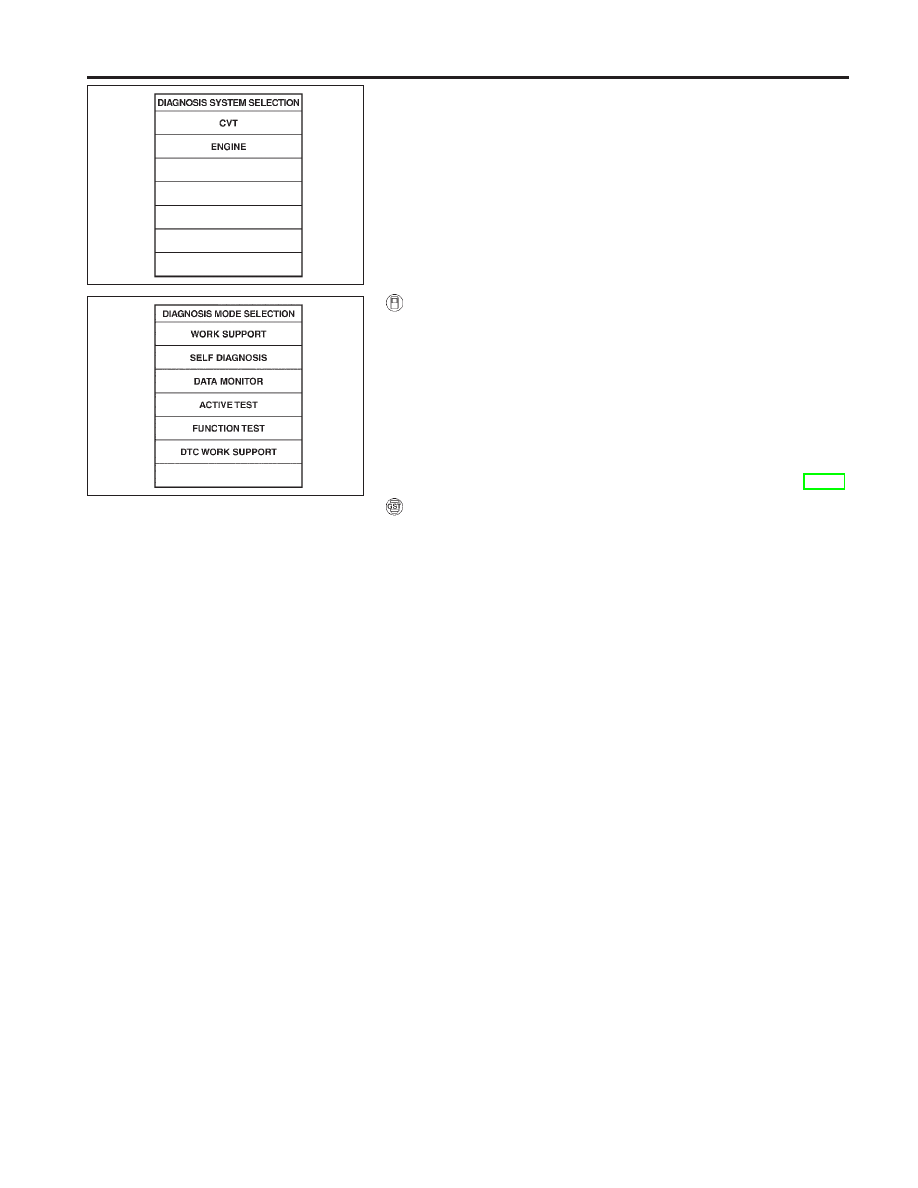

DIAGNOSTIC TROUBLE CODE (DTC) CONFIRMATION
PROCEDURE

NCAT0035S04

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition
switch “OFF” and wait at least 5 seconds before conducting
the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

With CONSULT-II

1)

Turn ignition switch “ON” and select “DATA MONITOR” mode
for “ENGINE” with CONSULT-II.

2)

Start engine and maintain the following conditions for at least
10 minutes (Total). (It is not necessary to maintain continu-
ously.)

ENG SPEED: 450 rpm or more
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN: More than 1.3 V
Selector lever: D position

If the check result is NG, go to “Diagnostic Procedure”, AT-57.
With GST

Follow the procedure “With CONSULT-II”.

SAT651J

SAT654J

DTC P0710 CVT FLUID TEMPERATURE SENSOR CIRCUIT

Description (Cont’d)

AT-55

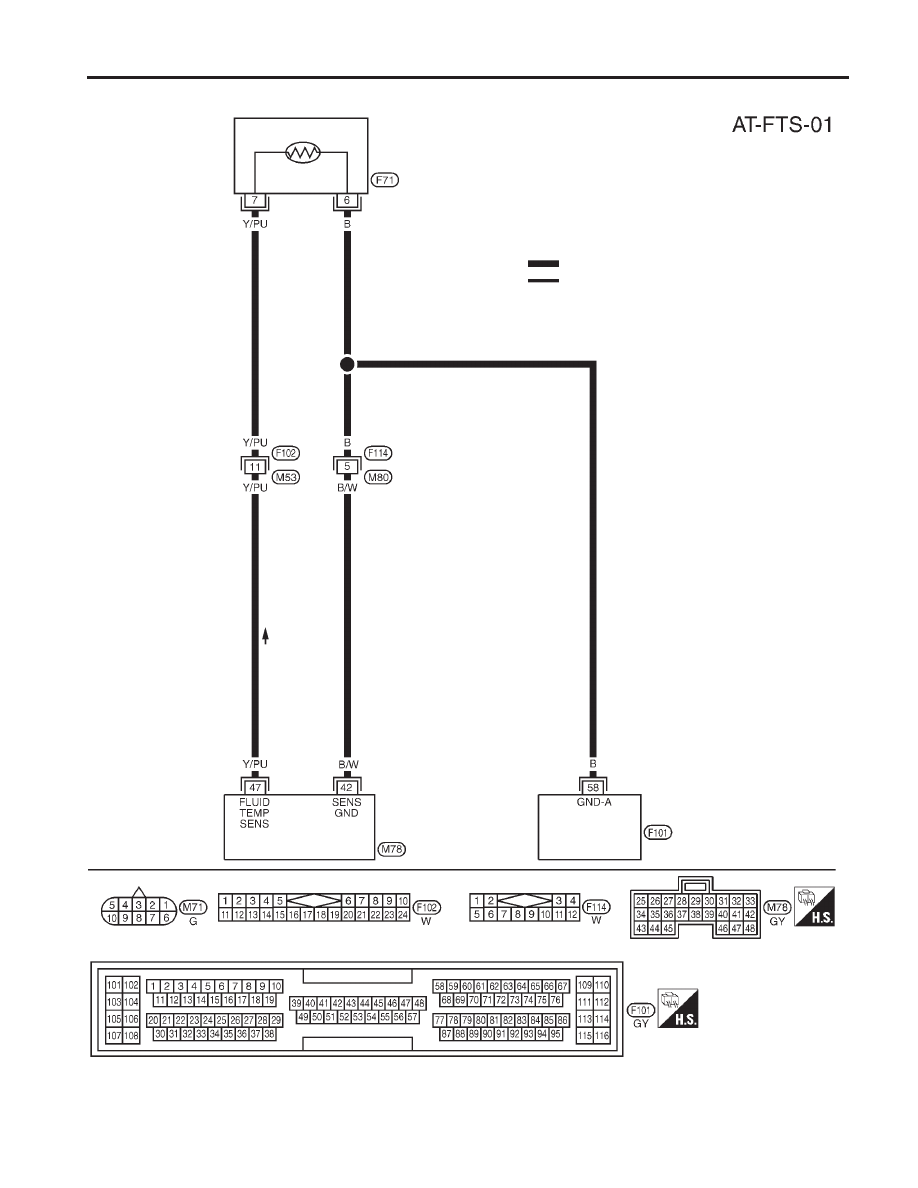

Wiring Diagram — AT — FTS

NCAT0200

YAT203

CONTROL VALVE
(CVT FLUID
TEMPERATURE
SENSOR)

: Detectable line for DTC

: Non-detectable line for DTC

TCM
(TRANSMISSION
CONTROL MODULE)

ECM

DTC P0710 CVT FLUID TEMPERATURE SENSOR CIRCUIT

Wiring Diagram — AT — FTS

AT-56
