Nissan Primera P11. Manual - part 5





The following emission-related diagnostic information is cleared from the ECM memory when erasing DTC
related to OBD. For details, refer to EC section (“Emission-related Diagnostic Information”, “ON BOARD
DIAGNOSTIC SYSTEM DESCRIPTION”).

I

Diagnostic trouble codes (DTC)

I

1st trip diagnostic trouble codes (1st trip DTC)

I

Freeze frame data

I

1st trip freeze frame data

I

System readiness test (SRT) codes

I

Test values

I

Distance traveled while MI is activated

I

Others

HOW TO ERASE DTC (WITH CONSULT-II)

NCAT0020S03

I

If a DTC is displayed for both ECM and TCM, it needs to be erased for both ECM and TCM.

1. If the ignition switch stays “ON” after repair work, be sure to turn ignition switch “OFF” once. Wait at least

5 seconds and then turn it “ON” (engine stopped) again.

2. Turn CONSULT-II “ON” and touch “CVT”.
3. Touch “SELF-DIAG RESULTS”.
4. Touch “ERASE”. (The DTC in the TCM will be erased.) Then touch “BACK” twice.
5. Touch “ENGINE”.
6. Touch “SELF-DIAG RESULTS”.
7. Touch “ERASE”. (The DTC in the ECM will be erased.)

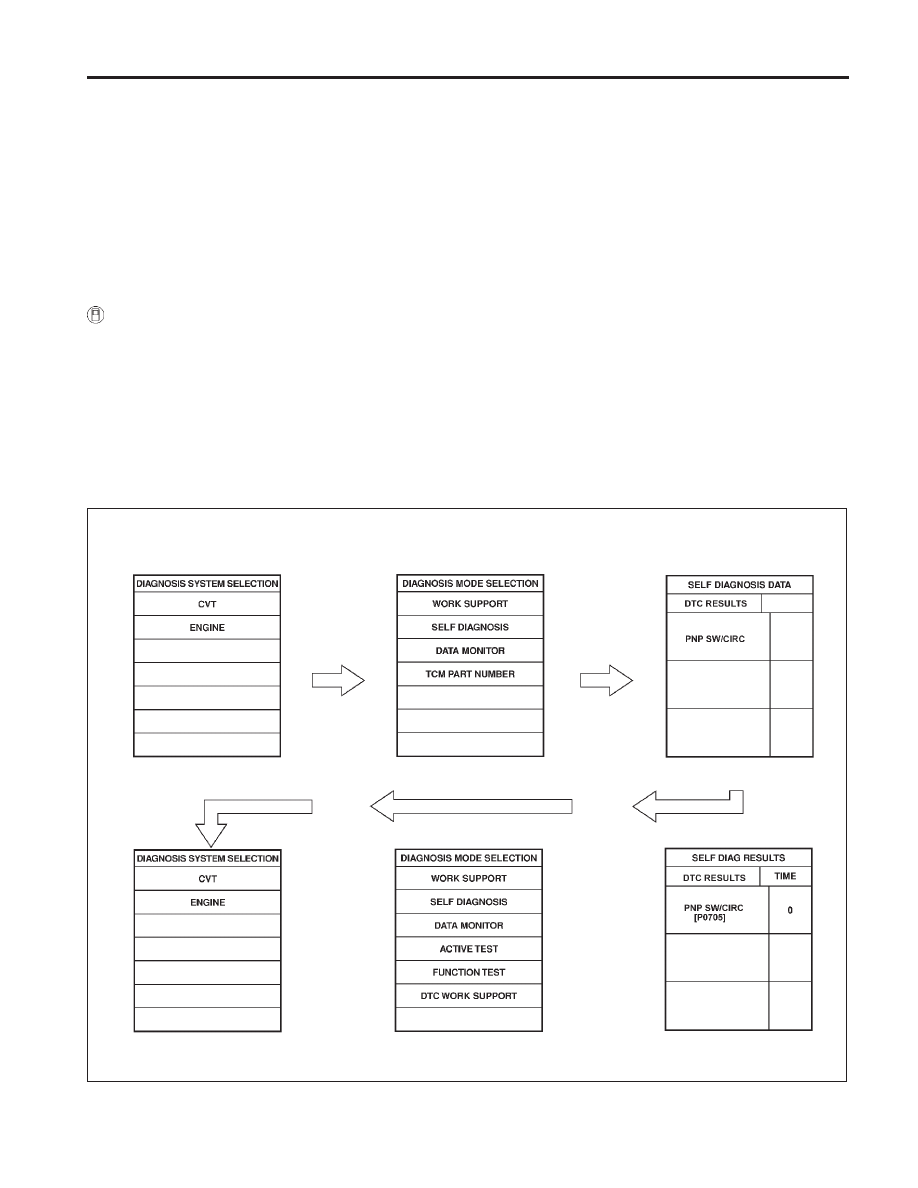

SAT681J

How to erase DTC (With CONSULT-II)

1. If the ignition switch stays “ON” after repair work, be sure to turn ignition switch “OFF” once. Wait at least 5 seconds and then turn it “ON” (engine

stopped) again.

2. Turn CONSULT-II “ON”, and touch “CVT”.

3. Turn “SELF DIAGNOSIS”.

4. Touch “ERASE”. (The DTC in

the TCM will be erased.)

Touch
“BACK”

Touch
“BACK”

5. Touch “ENGINE”.

6. Touch “SELF DIAGNOSIS”.

7. Touch “ERASE”. (The DTC in the

ECM will be erased.)

.

.

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

OBD Diagnostic Trouble Code (DTC) (Cont’d)

AT-17

HOW TO ERASE DTC (WITH GST)

NCAT0020S04

1. If the ignition switch stays “ON” after repair work, be sure to turn ignition switch “OFF” once. Wait at least

5 seconds and then turn it “ON” (engine stopped) again.

2. Perform “OBD SELF-DIAGNOSTIC PROCEDURE (No Tools)”. Refer to AT-25. (The engine warm-up step

can be skipped when performing the diagnosis only to erase the DTC.)

3. Select Mode 4 with Generic Scan Tool (GST). For details, refer to EC section “Generic Scan Tool (GST)”.

HOW TO ERASE DTC (NO TOOLS)

NCAT0020S05

1. If the ignition switch stays “ON” after repair work, be sure to turn ignition switch “OFF” once. Wait at least

5 seconds and then turn it “ON” (engine stopped) again.

2. Perform “TCM SELF-DIAGNOSTIC PROCEDURE (No Tools)”. Refer to AT-25. (The engine warm-up step

can be skipped when performing the diagnosis only to erase the DTC.)

3. Change the diagnostic test mode from Mode II to Mode I by turning the mode selector on the ECM.

Refer to EC section “HOW TO SWITCH DIAGNOSTIC TEST MODES”.

Malfunction Indicator (MI)

NCAT0021

1.

The malfunction indicator will light up when the ignition switch
is turned ON without the engine running. This is for checking
the lamp.

I

If the malfunction indicator does not light up, refer to EL sec-
tion

(“Warning

Lamps/System

Description”,

“WARNING

LAMPS AND CHIME”).
(Or see MI & Data Link Connectors in EC section.)

2.

When the engine is started, the malfunction indicator should go
off.
If the lamp remains on, the on board diagnostic system has
detected an emission-related (OBD) malfunction. For detail,
refer to EC section (“ON BOARD DIAGNOSTIC SYSTEM
DESCRIPTION”).

CONSULT-II

NCAT0022

After performing “SELF-DIAGNOSTIC PROCEDURE (WITH CON-
SULT-II)” (AT-19), place check marks for results on the “DIAGNOS-
TIC WORKSHEET”, AT-31. Reference pages are provided follow-
ing the items.
NOTICE:

I

Additional CONSULT-II information can be found in the Opera-
tion Manual supplied with the CONSULT-II unit.

SAT652J

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

OBD Diagnostic Trouble Code (DTC) (Cont’d)

AT-18

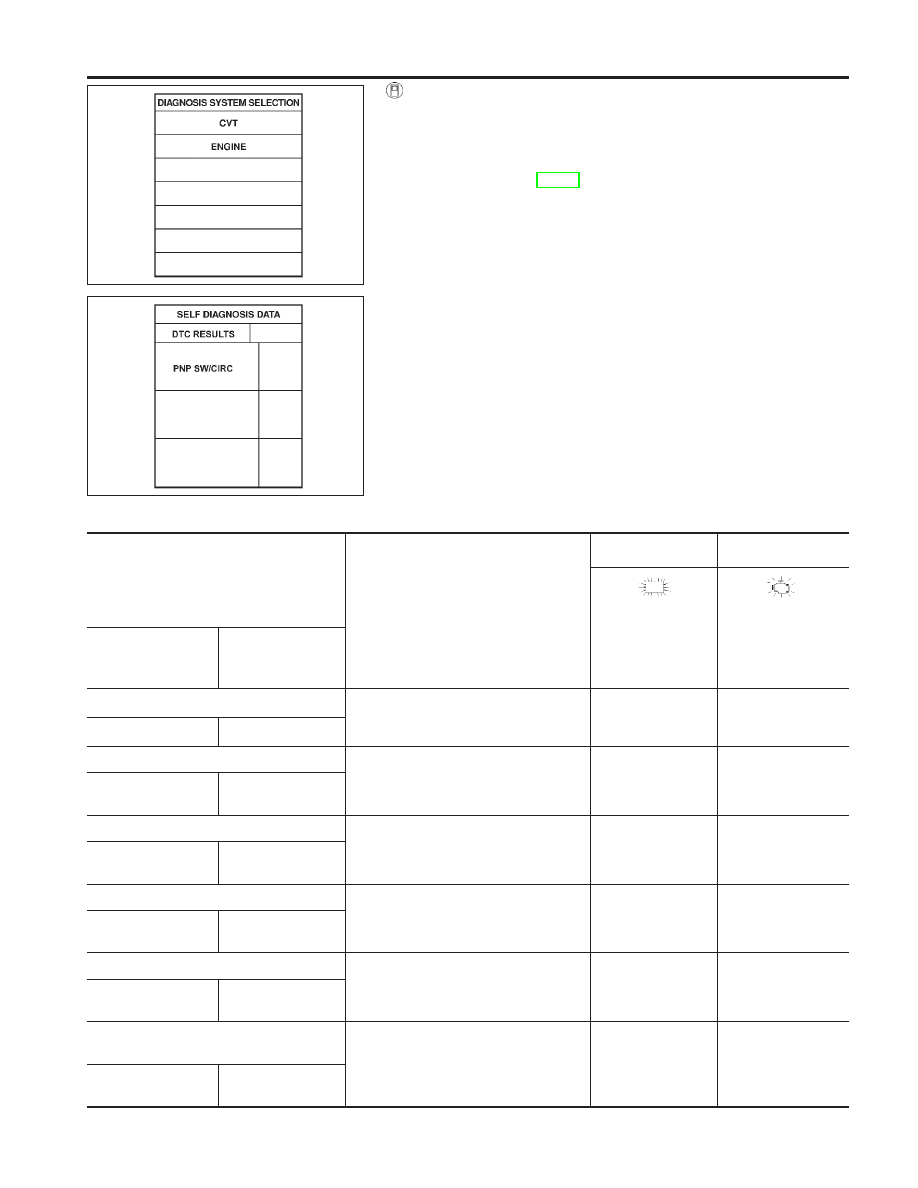

SELF-DIAGNOSTIC PROCEDURE

(WITH CONSULT-II)

NCAT0022S02

1.

Turn on CONSULT-II and touch “ENGINE” for OBD detected
items or touch “CVT” for TCM self-diagnosis.
If CVT is not displayed, check TCM power supply and ground
circuit. Refer to AT-41. If result is NG, refer to EL section
(“POWER SUPPLY ROUTING”).

2.

Touch “SELF DIAGNOSIS”.
Display shows malfunction experienced since the last erasing
operation.
CONSULT-II performs REAL-TIME SELF-DIAGNOSIS.
Also, any malfunction detected while in this mode will be dis-
played at real time.

SELF-DIAGNOSTIC RESULT TEST MODE

NCAT0022S03

Detected items
(Screen terms for CONSULT-II, “SELF
DIAGNOSIS” test mode)

Malfunction is detected when ...

TCM self-diagnosis

OBD (DTC)

Available by

CVT or SPORT

indicator lamp

“CVT” on CON-

SULT-II

Available by

malfunction

indicator lamp*2,

“ENGINE” on CON-

SULT-II or GST

“CVT”

“ENGINE”

PNP switch circuit

I

TCM does not receive the correct volt-
age signal (based on the gear posi-
tion) from the switch.

—

P0705

PNP SW/CIRCUIT

PNP SW/CIRC

Primary speed sensor

I

TCM does not receive the proper volt-
age signal from the sensor.

X

P0715

I/P PULLY SPD SIG

PRI SPEED SIG/
CIRC

Secondary speed sensor

I

TCM does not receive the proper volt-
age signal from the sensor.

X

P0720

VEHICLE SPEED
SIG

VEH SPD SEN/CIR
A/T

T/C clutch solenoid valve

I

TCM detects an improper voltage drop
when it tries to operate the solenoid
valve.

X

P0740

T/C CLUTCH
SOL/V

TCC SOLENOID/
CIRC

Line pressure solenoid valve

I

TCM detects an improper voltage drop
when it tries to operate the solenoid
valve.

X

P0745

LINE PRESSURE
S/V

L/PRESS SOL/
CIRC

Throttle position sensor,
Throttle position switch

I

TCM receives an excessively low or
high voltage from the sensor.

X

P1705

THROTTLE POSI
SEN

TP SEN/CIRC A/T

SAT651J

SAT584J

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-19

Detected items
(Screen terms for CONSULT-II, “SELF
DIAGNOSIS” test mode)

Malfunction is detected when ...

TCM self-diagnosis

OBD (DTC)

Available by

CVT or SPORT

indicator lamp

“CVT” on CON-

SULT-II

Available by

malfunction

indicator lamp*2,

“ENGINE” on CON-

SULT-II or GST

“CVT”

“ENGINE”

Engine speed signal

I

TCM does not receive the proper volt-
age signal from the ECM.

X

P0725

ENGINE SPEED SIG

CVT fluid temperature sensor

I

TCM receives an excessively low or
high voltage from the sensor.

X

P0710

BATT/FLUID TEMP
SEN

ATF TEMP SEN/
CIRC

Stepping motor circuit

I

Not proper voltage change of the TCM
terminal when operating step motor.

X

P1777

STEP MOTOR

STEP MOTOR/
CIRC

Stepping motor function

I

Step motor is not operating according
to the TCM.

X

P1778

—

STEP MOTOR/
FNCTN

CVT fluid pressure sensor

I

TCM receives an excessively low or
high voltage from the sensor.

X

P1791

LINE PRESSURE
SEN

LINE PRESS SEN

CVT SAFE FUNCTION

I

TCM is malfunctioning.

X

—

CVT SAFE FUNC-
TION

—

TCM (RAM)

I

TCM memory (RAM) is malfunction-
ing.

—

—

CONTROL UNIT
(RAM)

—

TCM (ROM)

I

TCM memory (ROM) is malfunction-
ing.

—

—

CONTROL UNIT
(ROM)

—

TCM (EEP ROM)

I

TCM memory (EEP ROM) is malfunc-
tioning.

—

—

CONT UNIT (EEP
ROM)

—

Initial start

I

This is not a malfunction message
(Whenever shutting off a power supply
to the TCM, this message appears on
the screen.)

X

—

*INITIAL START*

—

No failure
(NO SELF DIAGNOSTIC FAILURE INDI-
CATED FURTHER TESTING MAY BE
REQUIRED**)

I

No failure has been detected.

X

X

X: Applicable
—: Not applicable
*1: These malfunctions cannot be displayed by MI

if another malfunction is assigned to MI.

*2: Refer to EC section [“Malfunction Indicator (MI)”, “ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION”].

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-20
