SST741A

I

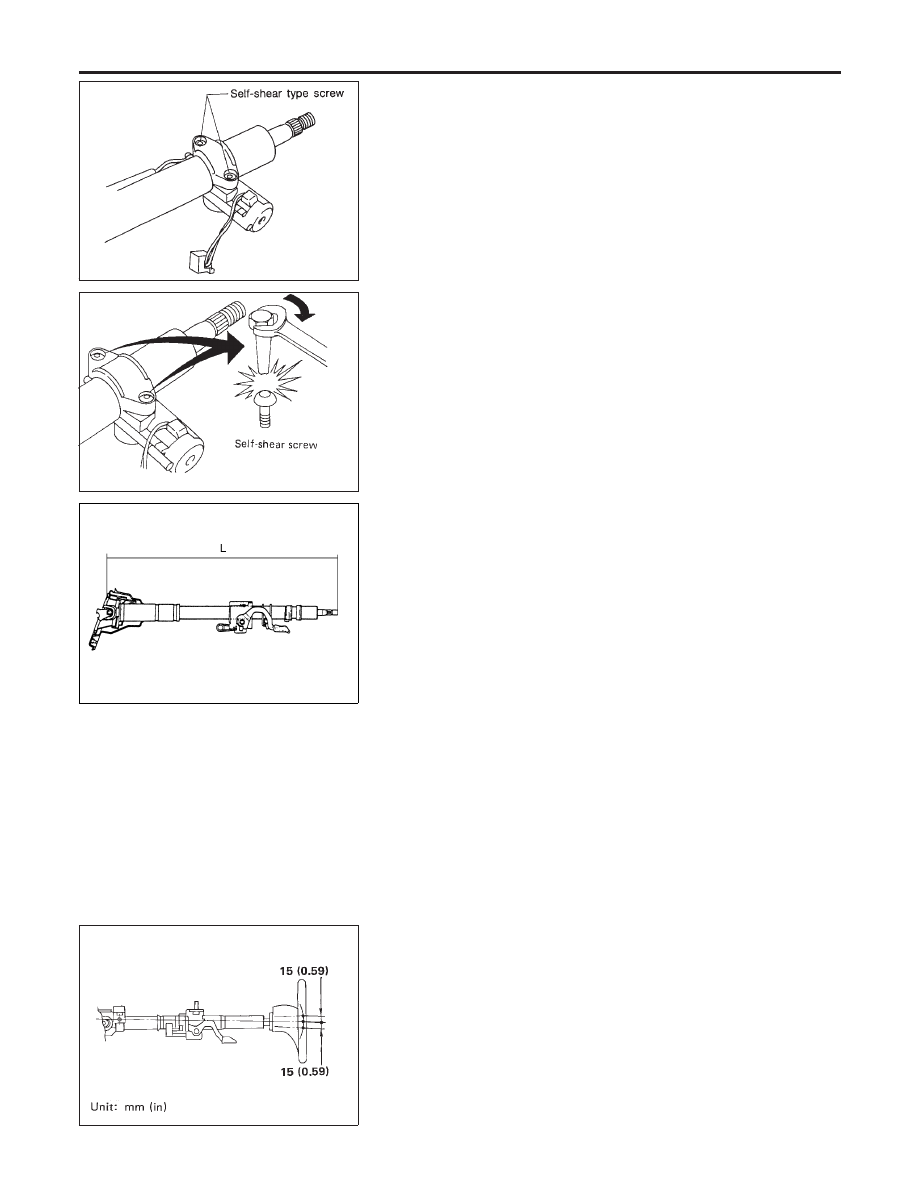

Steering lock

a)

Break self-shear type screws with a drill or other appropriate
tool.

SST742A

b)

Install new self-shear type screws and then cut off self-shear
type screw heads.

JST958C

Inspection

NMST0020

I

When steering wheel does not turn smoothly, check the steer-
ing column as follows and replace damaged parts.

a)

Check column bearings for damage or unevenness. Lubricate
with recommended multi-purpose grease or replace steering
column as an assembly, if necessary.

b)

Check jacket tube for deformation or breakage. Replace if
necessary.

I

When the vehicle comes into a light collision, check length “L”.

Steering column length “L”:

610 mm (24.02 in)

If out of the specifications, replace steering column as an assem-
bly.

SST582B

TILT MECHANISM

NMST0020S01

I

After installing steering column, check tilt mechanism opera-
tion.

STEERING WHEEL AND STEERING COLUMN

Disassembly and Assembly (Cont’d)

ST-14

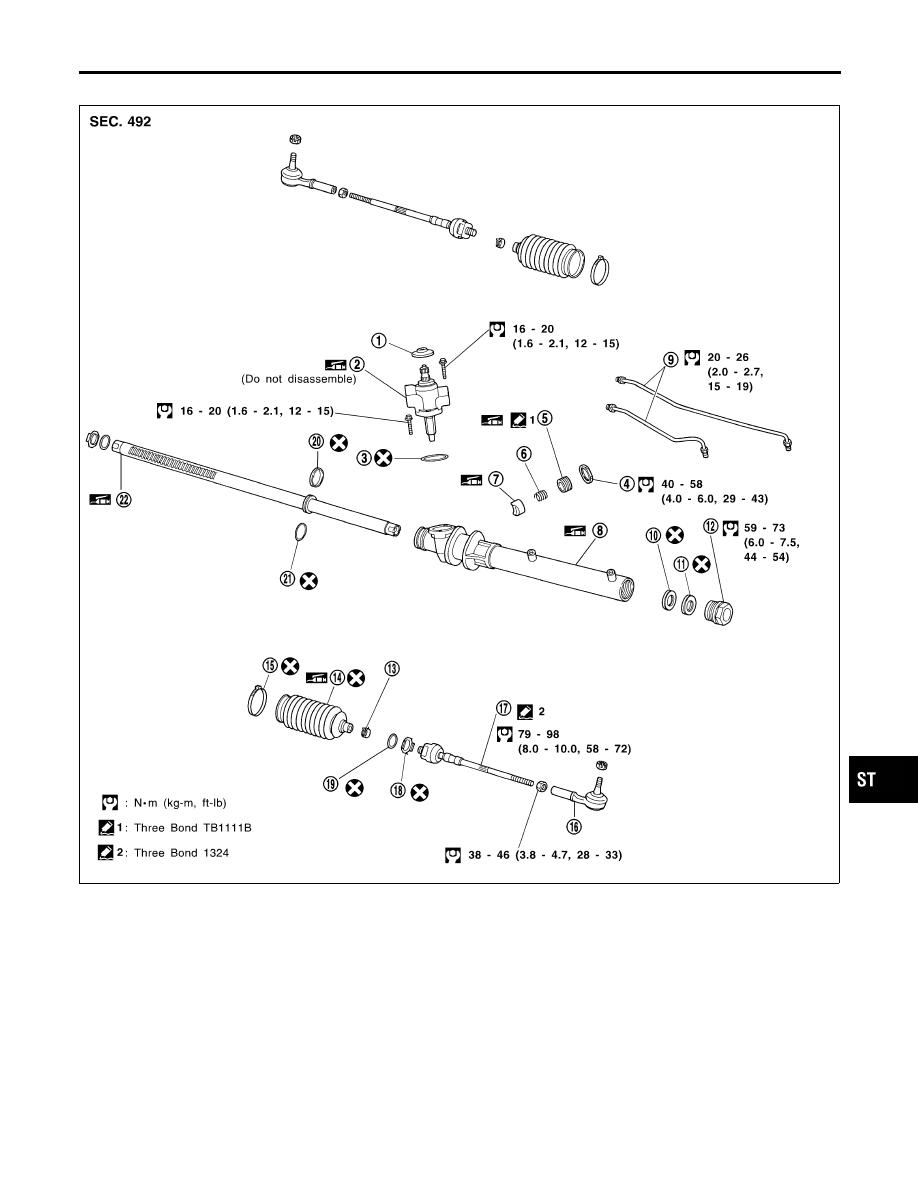

Components

NMST0021

JST959C

1.

Rear cover cap

2.

Gear sub-assembly

3.

O-ring

4.

Lock nut

5.

Adjusting screw

6.

Spring

7.

Retainer

8.

Gear housing

9.

Gear housing tube

10. Rack oil seal (Inner)
11. Rack oil seal (Outer)
12. End cover assembly
13. Boot bond
14. Dust boot
15. Boot band

16. Tie-rod outer socket
17. Tie-rod inner socket
18. Lock plate
19. Spacer ring
20. Rack seal ring
21. O-ring
22. Rack assembly

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

RS

BT

HA

SC

EL

IDX

POWER STEERING GEAR AND LINKAGE

Components

ST-15

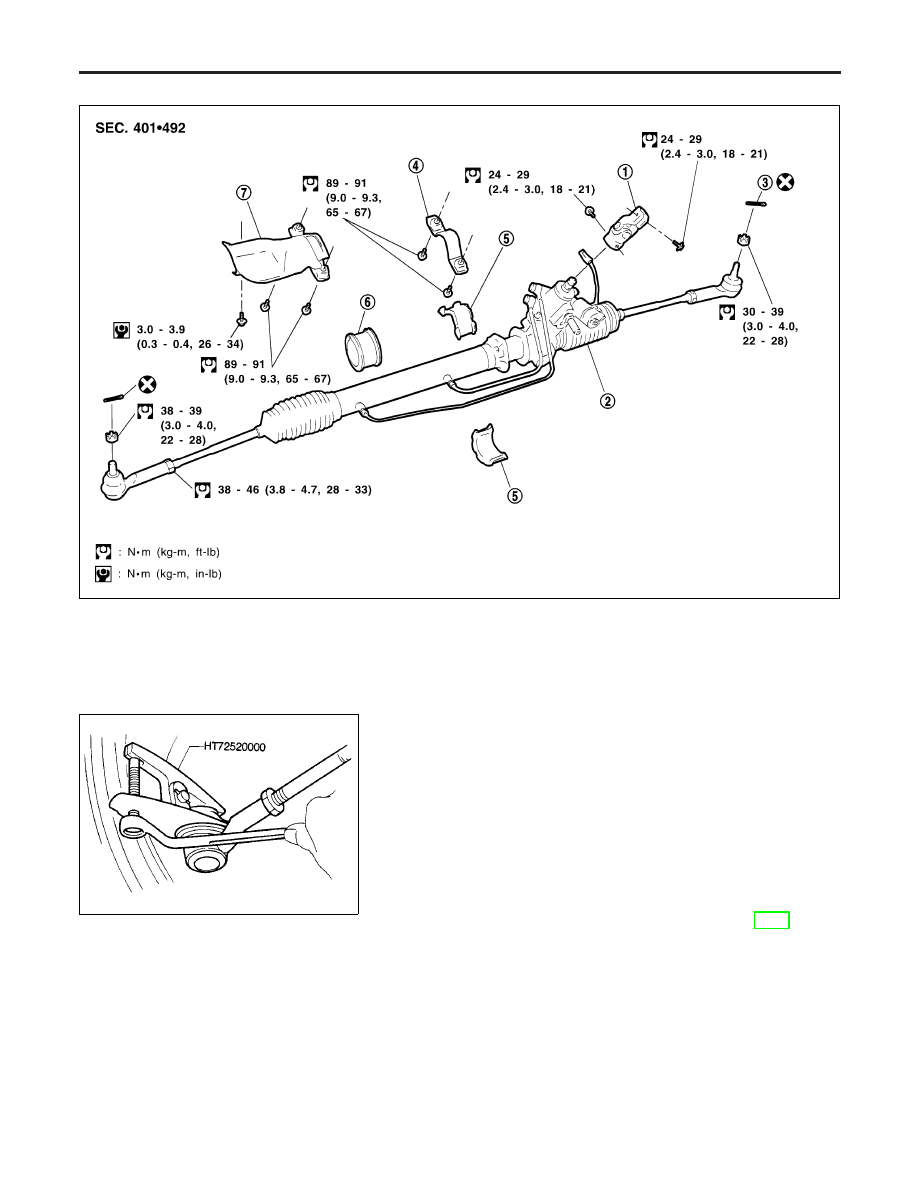

Removal and Installation

NMST0022

JST960C

1.

Lower joint

2.

Gear and linkage assembly

3.

Cotter pin

4.

Gear housing mounting bracket

5.

Rack mounting insulator

6.

Rack mount insulator

7.

Gear housing mounting bracket

SST492CA

CAUTION:

I

The rotation of the spiral cable (SRS “Air bag” component
part) is limited. If the steering gear must be removed, set
the front wheels in the straight-ahead direction. Do not
rotate the steering column while the steering gear is
removed.

I

Remove the steering wheel before removing the steering
lower joint to avoid damaging the SRS spiral cable.

I

Detach tie-rod outer sockets from knuckle arms with Tool.

1.

Remove lower joint fixing bolt (Lower side).

2.

Loosen lower joint fixing bolt (Upper side).

3.

Remove front cross bar. Refer to “Components”, SU-9.

4.

Remove steering gear assembly.

POWER STEERING GEAR AND LINKAGE

Removal and Installation

ST-16

SST961C

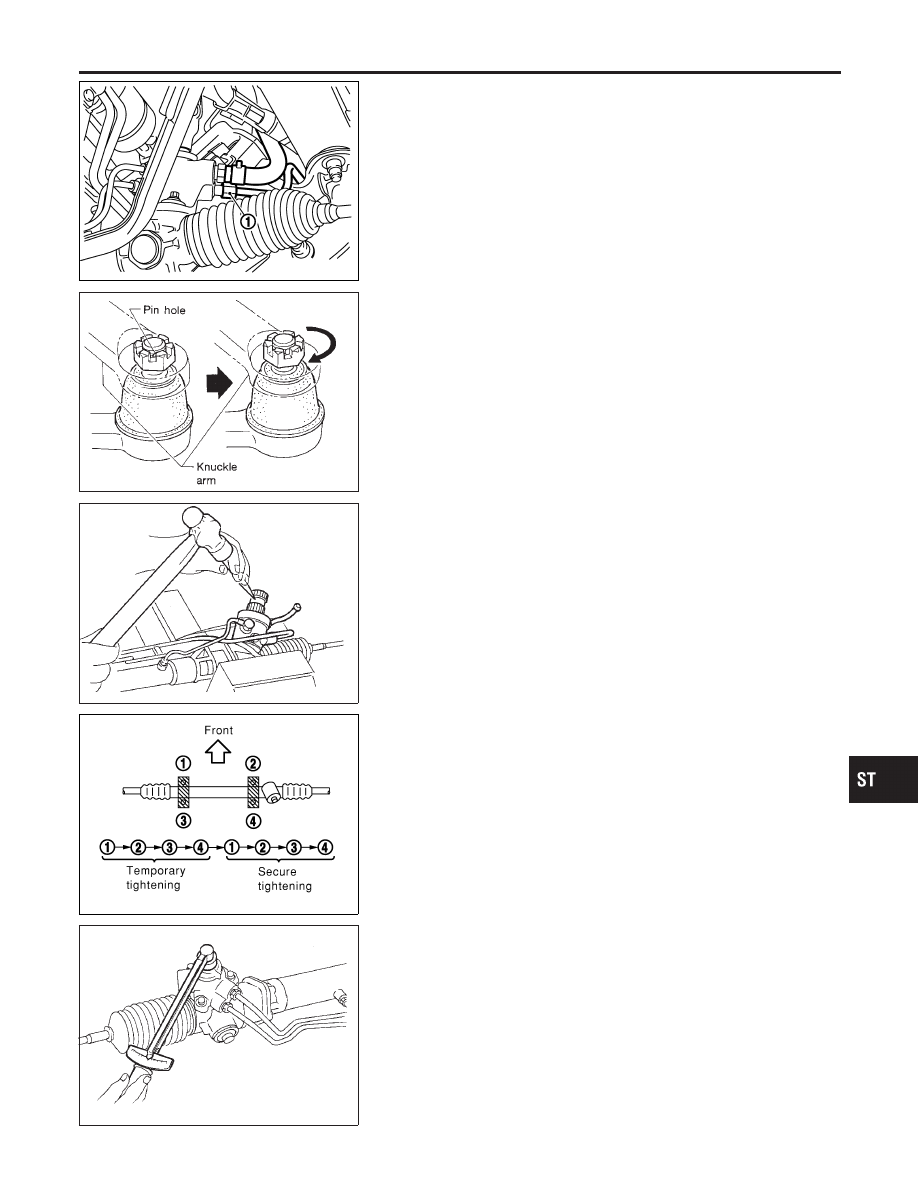

I

Install pipe connector.

I

Observe specified tightening torque when tightening high-pres-
sure pipe connectors. Excessive tightening will damage
threads of connector or O-ring.

Connector tightening torque:

1 High-pressure side

15 - 25 N·m (1.5 - 2.5 kg-m, 11 - 18 ft-lb)

SST824A

I

Initially, tighten nut on tie-rod outer socket and knuckle arm to
29 to 39 N·m (3 to 4 kg-m, 22 to 29 ft-lb). Then tighten further
to align nut groove with first pin hole so that cotter pin can be
installed.

CAUTION:

Tightening torque must not exceed 49 N·m (5 kg-m, 36 ft-lb).

SST819A

I

Before removing lower joint from gear, set gear in neutral
(wheels in straight-ahead position). After removing lower joint,
put matching mark on pinion shaft and pinion housing to record
neutral position.

I

To install, set left and right dust boots to equal deflection.
Attach lower joint by aligning matching marks of pinion shaft
and pinion housing.

SST962C

I

Tighten gear housing mounting bracket bolts in the order
shown.

Temporary tightening torque:

78 N·m (8.0 kg-m, 58 ft-lb)

Secure tightening torque:

88 - 108 N·m (9.0 - 11.0 kg-m, 65 - 80 ft-lb)

SST131C

Disassembly

NMST0023

1.

Prior to disassembling, measure pinion rotating torque. Record
the pinion rotating torque as a reference.

I

Before measuring, disconnect gear housing tube and
drain fluid.

I

Use soft jaws when holding steering gear housing. Handle
gear housing carefully, as it is made of aluminum. Do not
grip cylinder in a vise.

2.

Remove gear sub-assembly, O-ring.

Gear sub-assembly cannot be disassembled. If it is faulty,
replace with a new one.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

RS

BT

HA

SC

EL

IDX

POWER STEERING GEAR AND LINKAGE

Removal and Installation (Cont’d)

ST-17
