LETTERS

VALUE

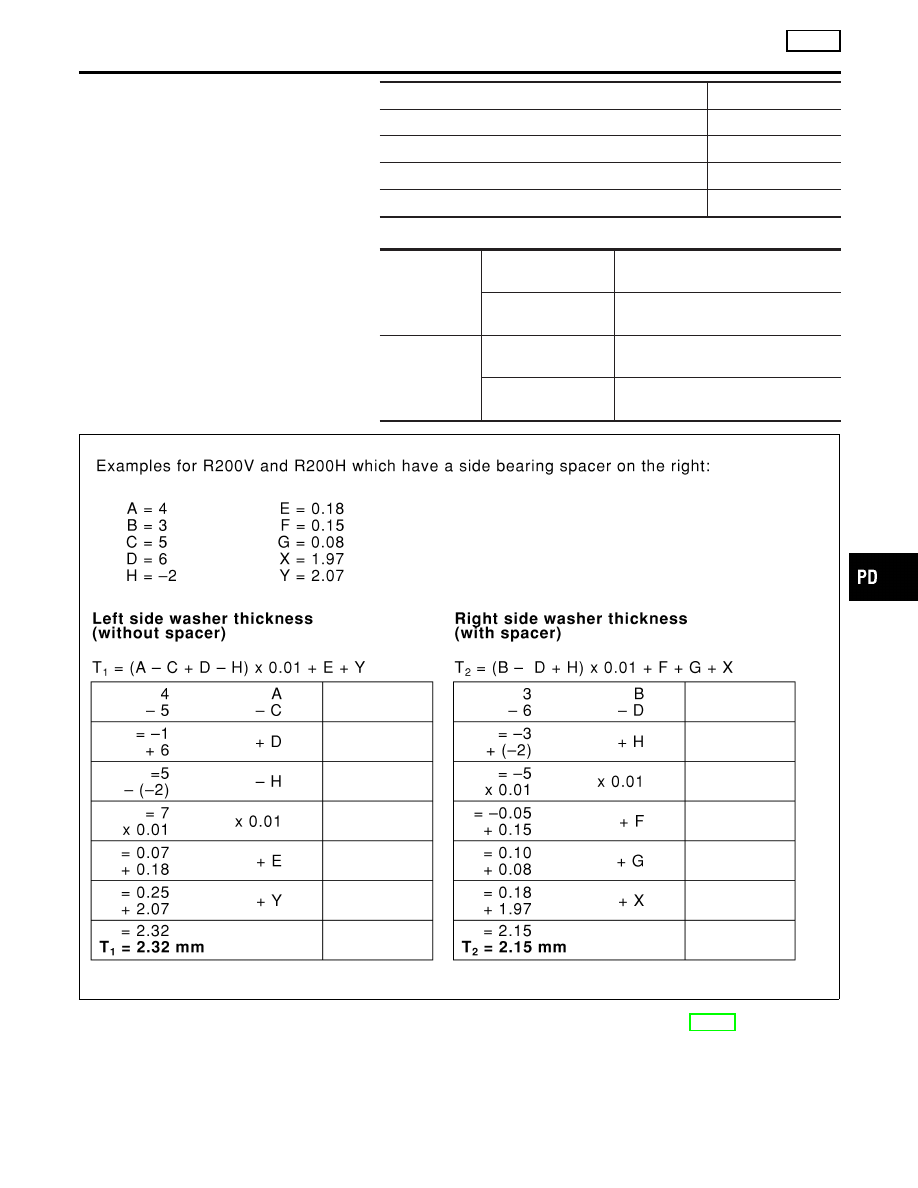

F: Right side bearing (= 21 − Measured height)

G: Side bearing spacer (= 8.1 − Measured thickness)

X:

1.97

Y:

2.07

Calculation:

Side bearing
spacer is used
on the right

Left side washer
thickness

T

1

= (A − C + D − H)

×

0.01 + E + Y

Right side washer
thickness

T

2

= (B − D + H)

×

0.01 + F + G + X

Side bearing
spacer is used
on the left

Left side washer
thickness

T

1

= (A − C + D − H)

×

0.01 + E + G

+ X

Right side washer
thickness

T

2

= (B − D + H)

×

0.01 + F + Y

SPD533A

5.

Select the proper shims. Refer to SDS (PD-33).
If you cannot find the desired thickness of shims, use
shims with the total thickness closest to the calculated
value.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REAR FINAL DRIVE

R200

Adjustment (Cont’d)

PD-25

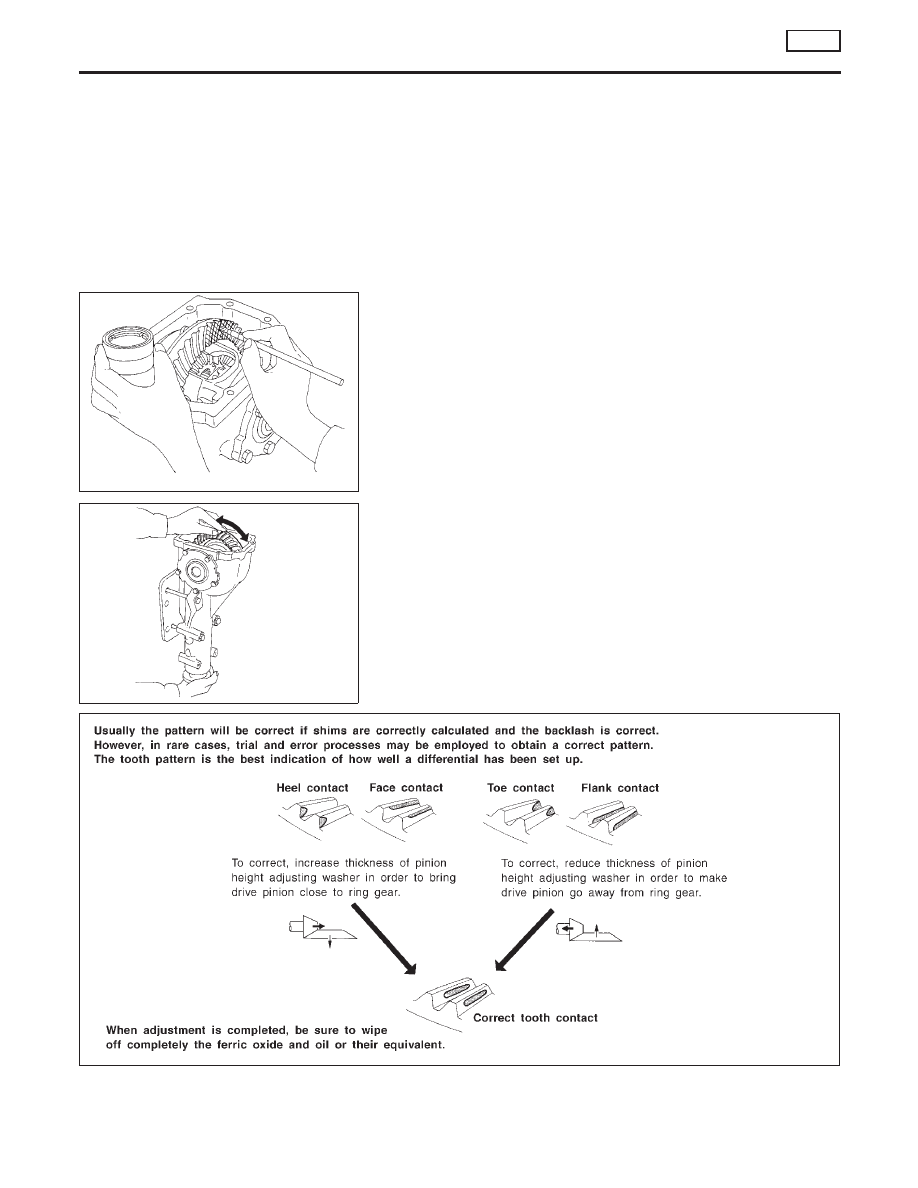

TOOTH CONTACT

NMPD0040S02

Checking gear tooth contact pattern is necessary to verify correct
relationship between ring gear and drive pinion.
Hypoid gears which are not positioned in proper arrangement may
be noisy and/or have a short life. Check gear tooth contact pattern
to obtain the best contact for low noise and long life.

SPD357

1.

Thoroughly clean ring gear and drive pinion teeth.

2.

Lightly apply a mixture of powdered titanium oxide and oil or
the equivalent. Apply it to 3 or 4 teeth of ring gear drive side.

SPD308

3.

Hold companion flange steady by hand and rotate the ring gear
in both directions.

SPD007-B

REAR FINAL DRIVE

R200

Adjustment (Cont’d)

PD-26

Assembly

NMPD0041

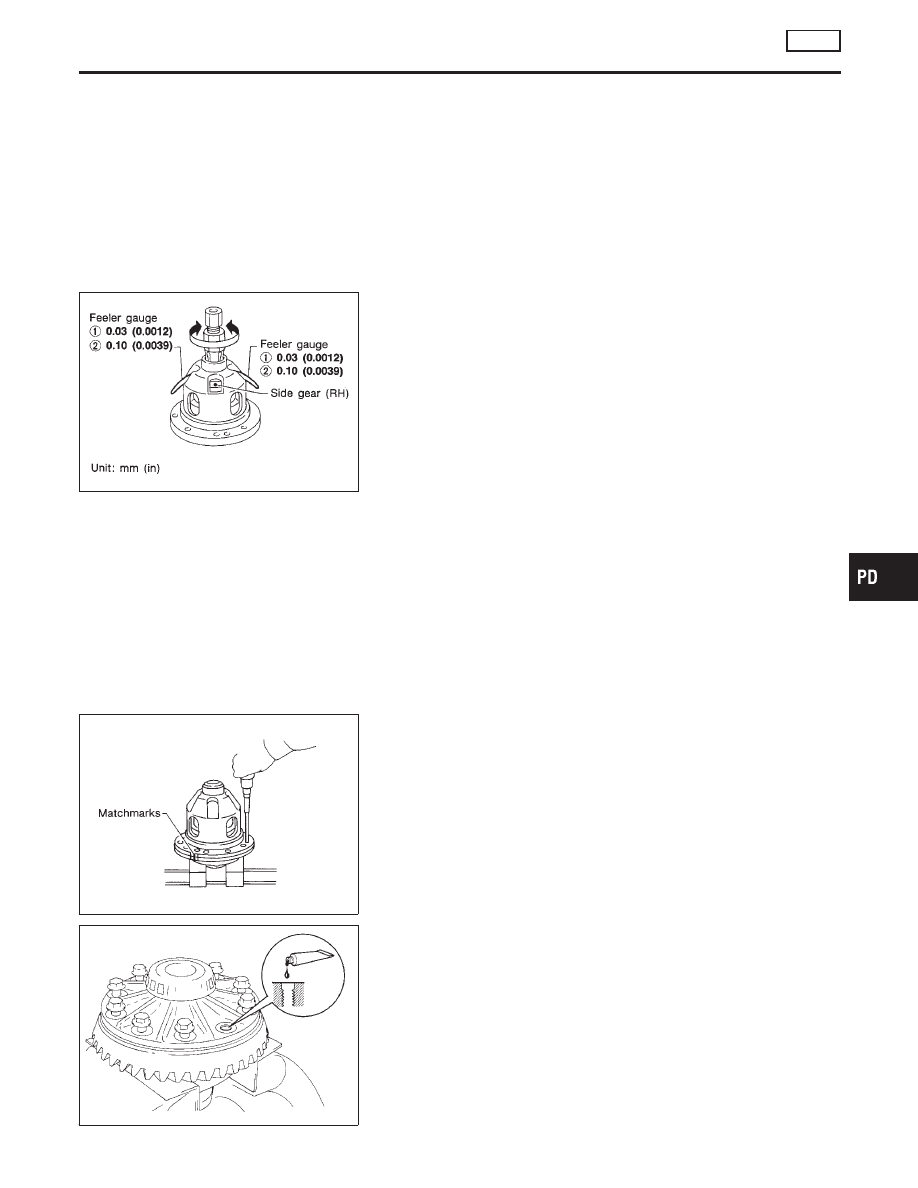

DIFFERENTIAL CASE

NMPD0041S01

Whenever side gears or pinion mate gears are replaced, selection
of thrust washers should be carried out.
Before selecting thrust washers, make sure all parts are clean and
well lubricated with hypoid gear oil.

Thrust Washer Selection

NMPD0041S0101

1.

Install the previously removed thrust washer on right side gear.
On left side gear, install a suitable thrust washer. Temporarily
tighten differential cases using two screws.

SPD863-A

2.

Position differential assembly so that right side gear is on the
upper side. Place two feeler gauges of 0.03 mm (0.0012 in)
thickness between right side gear and thrust washer as shown.

Do not insert feeler gauge in oil groove portion of differential
case.
3.

Rotate right side gear with a suitable tool attached to splines.
If hard to rotate, replace thrust washer on left side gear with a
thinner one.

4.

Replace both 0.03 mm (0.0012 in) feeler gauges with 0.10 mm
(0.0039 in) gauges. At this point, make sure right side gear
does not rotate. If it rotates, replace thrust washer on left side
gear with a thicker one to prevent rotation.

SPD862

Assembly

NMPD0041S0102

1.

Install differential case A and B.

SPD554

2.

Place differential case on ring gear.

3.

Apply locking sealant to ring gear bolts, and install them.

Tighten bolts in a criss-cross fashion, lightly tapping bolt head
with a hammer.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REAR FINAL DRIVE

R200

Assembly

PD-27

SPD353

4.

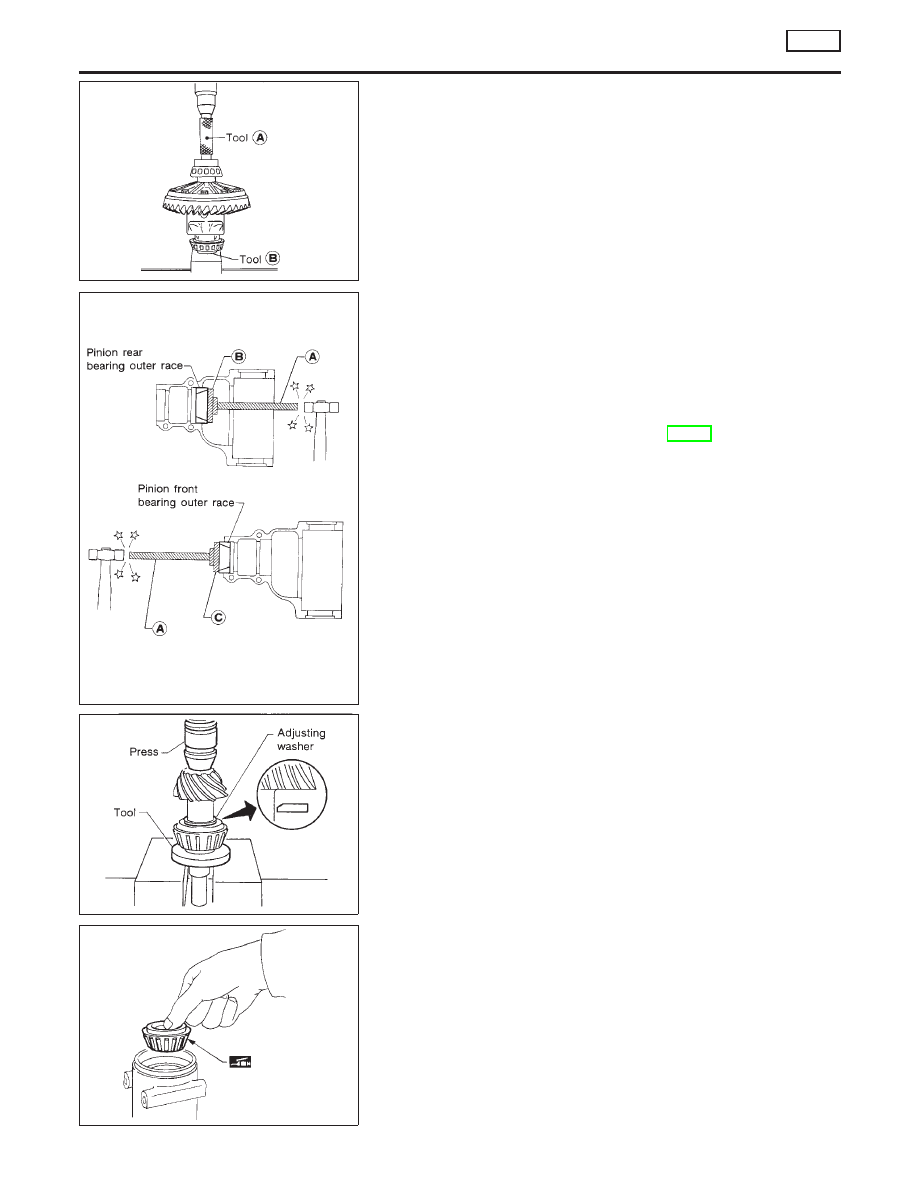

Press-fit side bearing inner cones on differential case with Tool.

Tool number:

A KV38100300
B ST33061000

SPD679

DIFFERENTIAL CARRIER

NMPD0041S02

1.

Press-fit front and rear bearing outer races with Tools.

Tool number:

A ST30611000
B ST30621000
C ST30613000

2.

Select pinion bearing adjusting washer and drive pinion bear-
ing spacer. Refer to ADJUSTMENT (PD-20).

SPD377

3.

Install selected drive pinion height adjusting washer in drive
pinion. Using press and Tool, press-fit pinion rear bearing inner
cone into it.

Tool number: ST30901000

SPD581

4.

Place pinion front bearing inner cone in final drive housing.

REAR FINAL DRIVE

R200

Assembly (Cont’d)

PD-28
