Nissan Silvia. Manual - part 299

NMMT0005

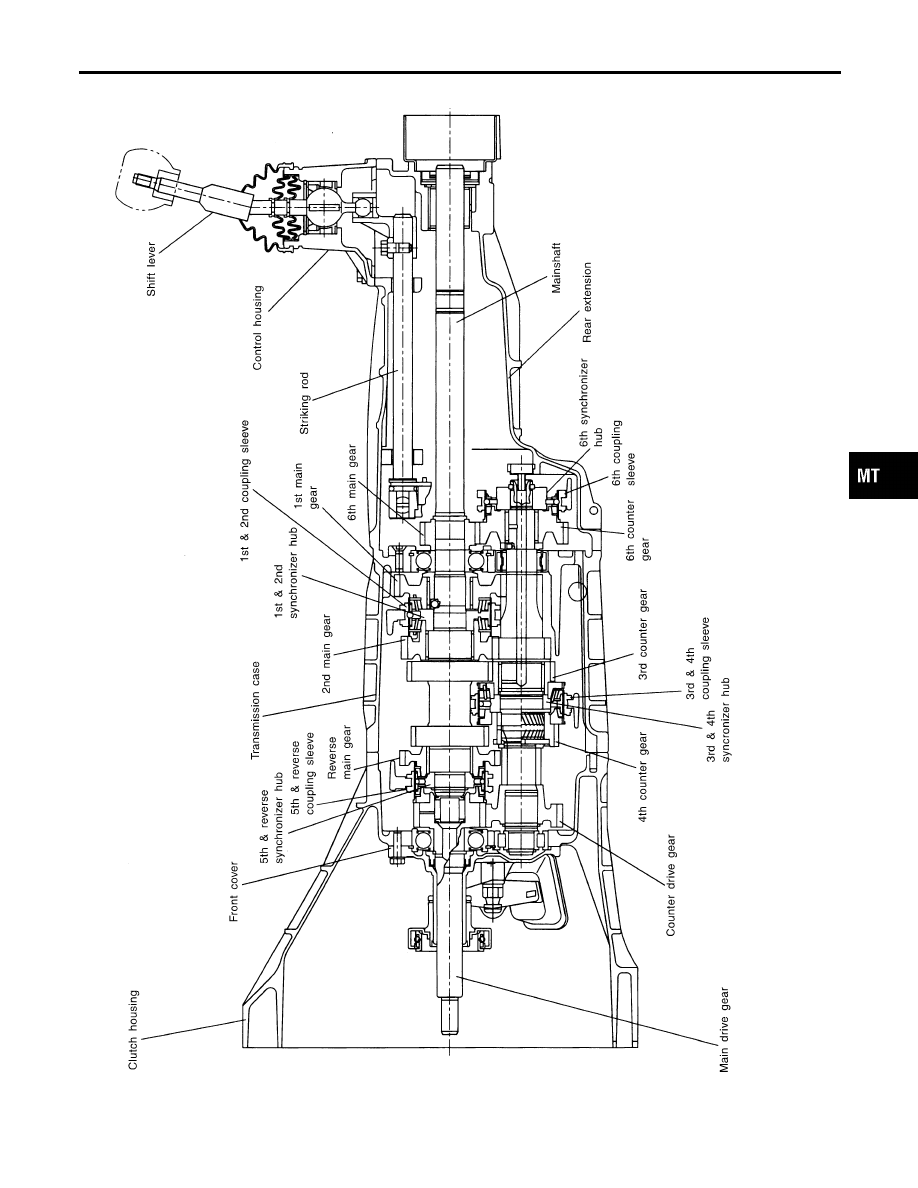

Cross-sectional View

NMMT0005S01

FMT003

GI

MA

EM

LC

EC

FE

CL

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DESCRIPTION

Cross-sectional View

MT-9

JMT060E

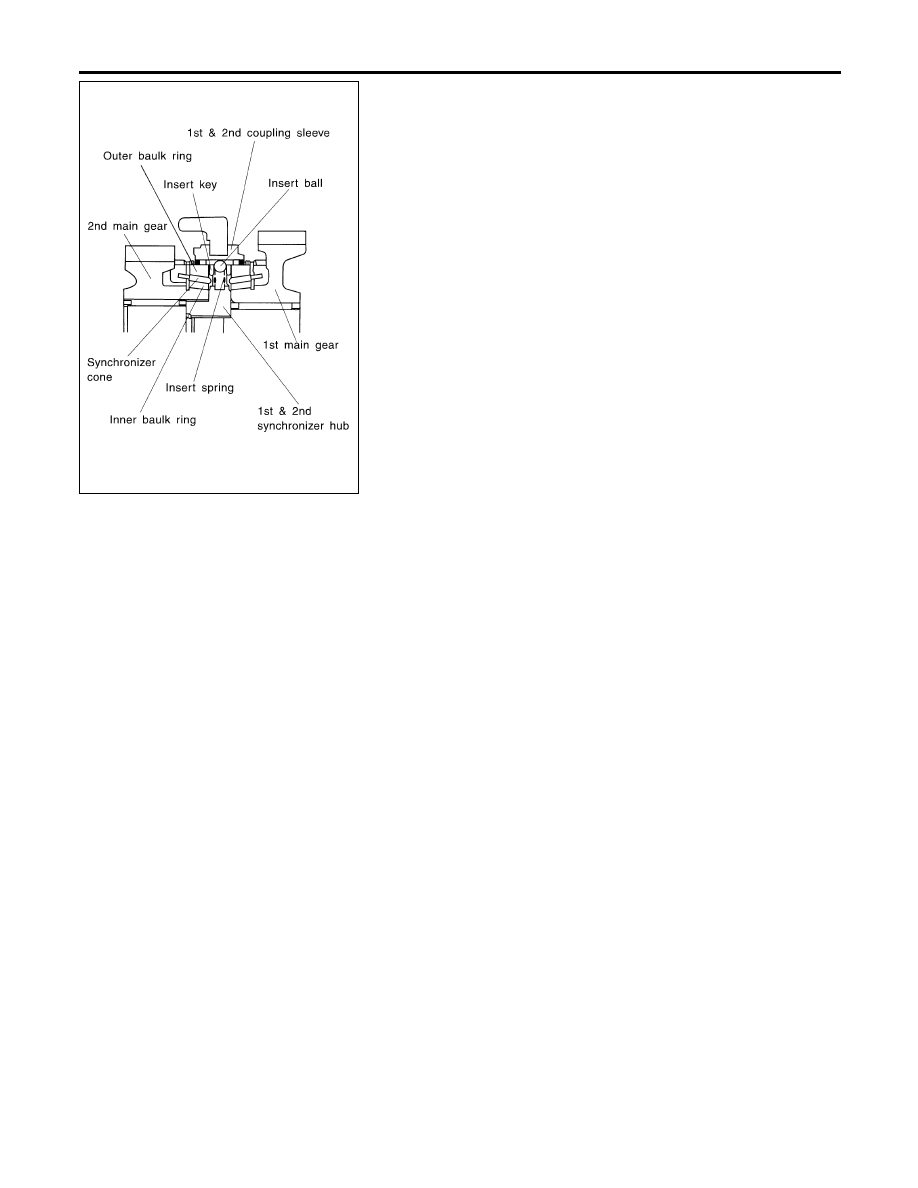

Triple Cone Synchronizer

NMMT0005S03

The triple cone synchronizer is used for the 1st, 2nd, and 3rd gears.
Made up mainly of the outer baulk rings, inner baulk rings and
synchronizer cones, the triple cone synchronizer is designed to
provide smoother shifting operations, by obtaining higher synchro-
nization through the three co-axial cone-shaped surfaces where
friction is borne.
This triple cone synchronizer, using the inner surface of the inner
baulk ring and the cone-shaped area of the gear as friction
surfaces, in addition to the two friction surfaces of the existing
double cone synchronizer mechanism, generates higher synchro-
nization.

DESCRIPTION

Triple Cone Synchronizer

MT-10

Components

NMMT0063

JMT069E

GI

MA

EM

LC

EC

FE

CL

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

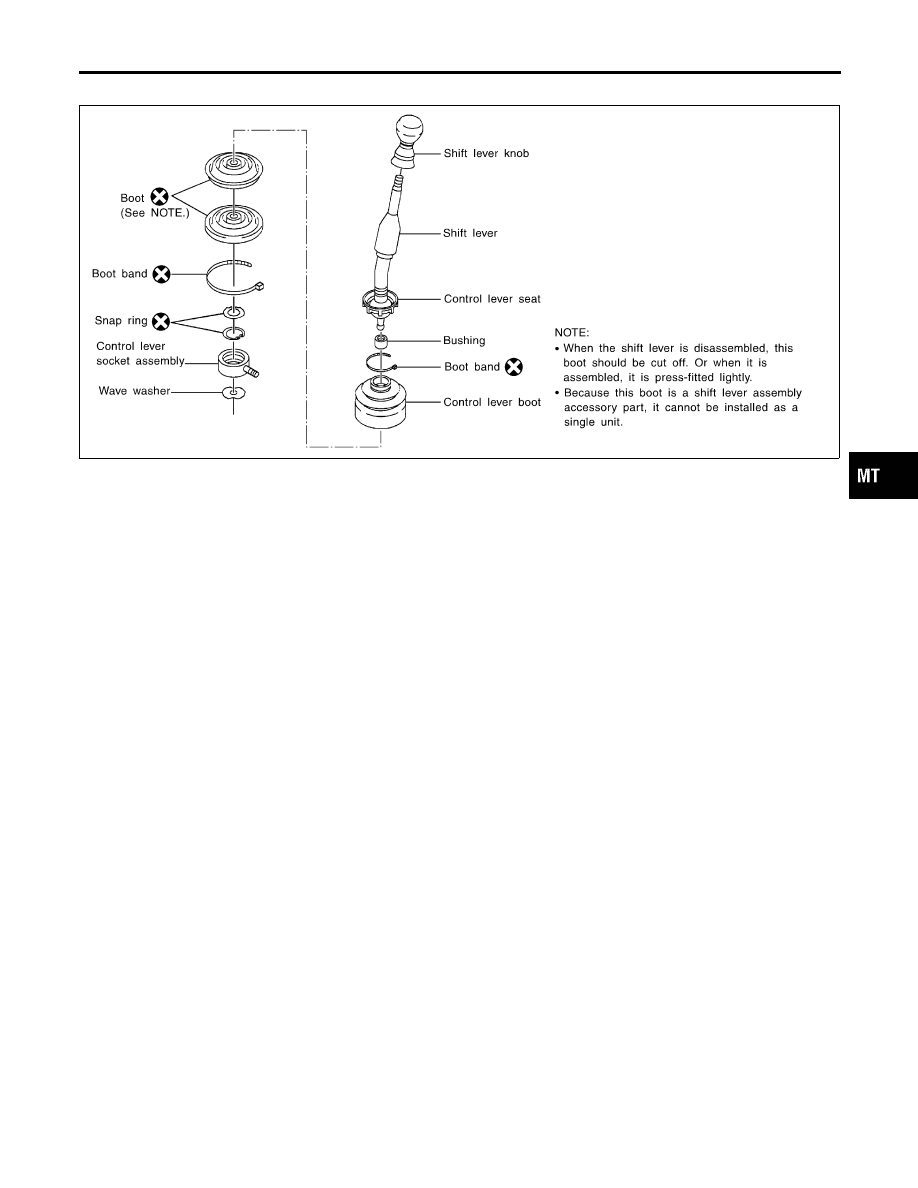

SHIFT CONTROL

Components

MT-11

NMMT0006

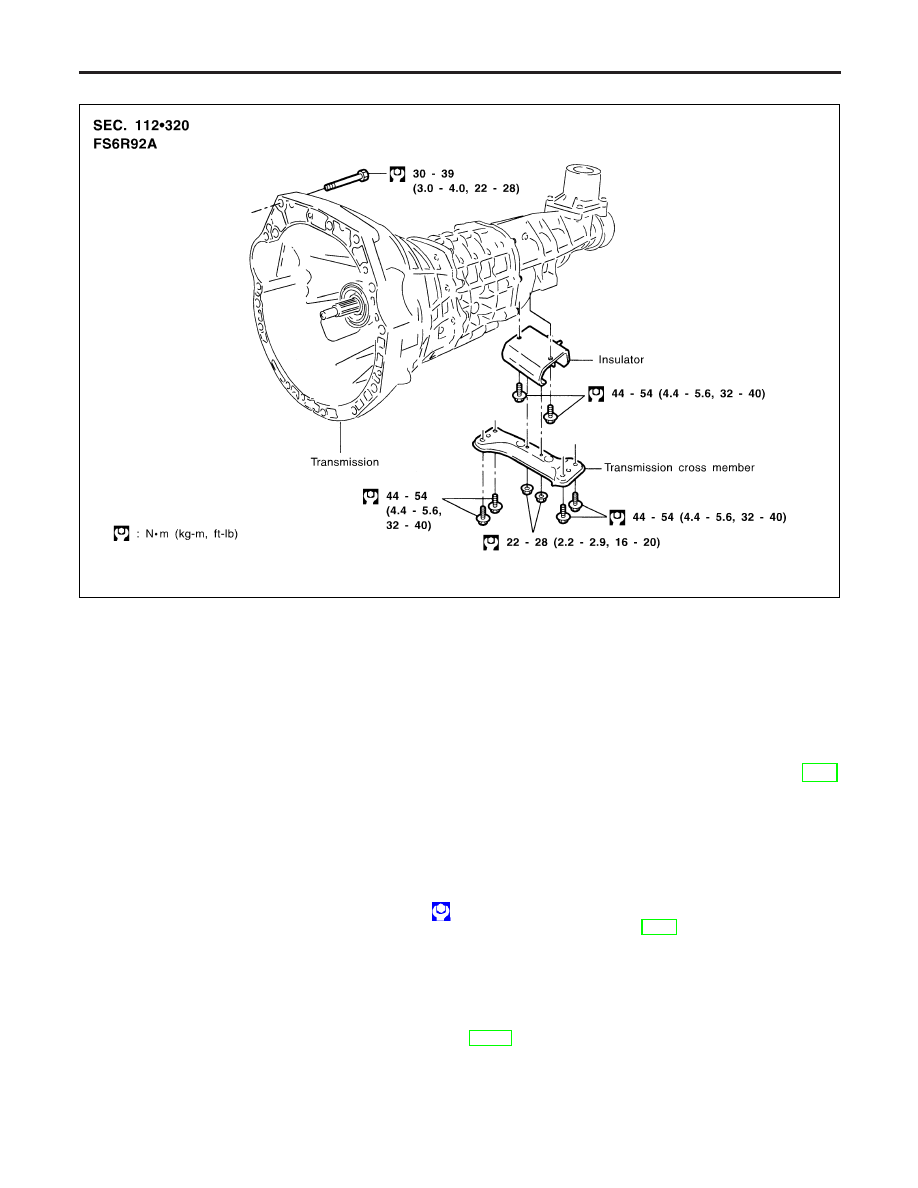

Removal

NMMT0006S01

FMT004

1.

Remove battery negative terminal.

2.

Remove shift lever with control housing from transmission.

3.

Remove clutch operating cylinder from transmission. Tighten
clutch operating cylinder to the specified torque. Refer to CL-5,
“CLUTCH SYSTEM”.

CAUTION:

Never depress the clutch pedal during removal.
4.

Disconnect speed sensor, back-up lamp switch, rear heated
oxygen sensor and PNP switch harness connectors.

5.

Remove starter motor from transmission.

: 41 - 52 N·m (4.2 - 5.3 kg-m, 30 - 38 ft-lb)

6.

Remove propeller shaft. Refer to PD-5, “Remova and Installa-
tion”.

I

Insert plug into rear oil seal after removing propeller shaft.

I

Be careful not to damage spline, sleeve yoke and rear oil
seal when removing propeller shaft.

7.

Remove exhaust tube mounting bracket from transmission.
Refer to FE-11, “EXHAUST SYSTEM”.

8.

Support manual transmission with a jack.

9.

Remove engine rear member.

10. Lower manual transmission as much as possible.

REMOVAL AND INSTALLATION

Removal

MT-12
