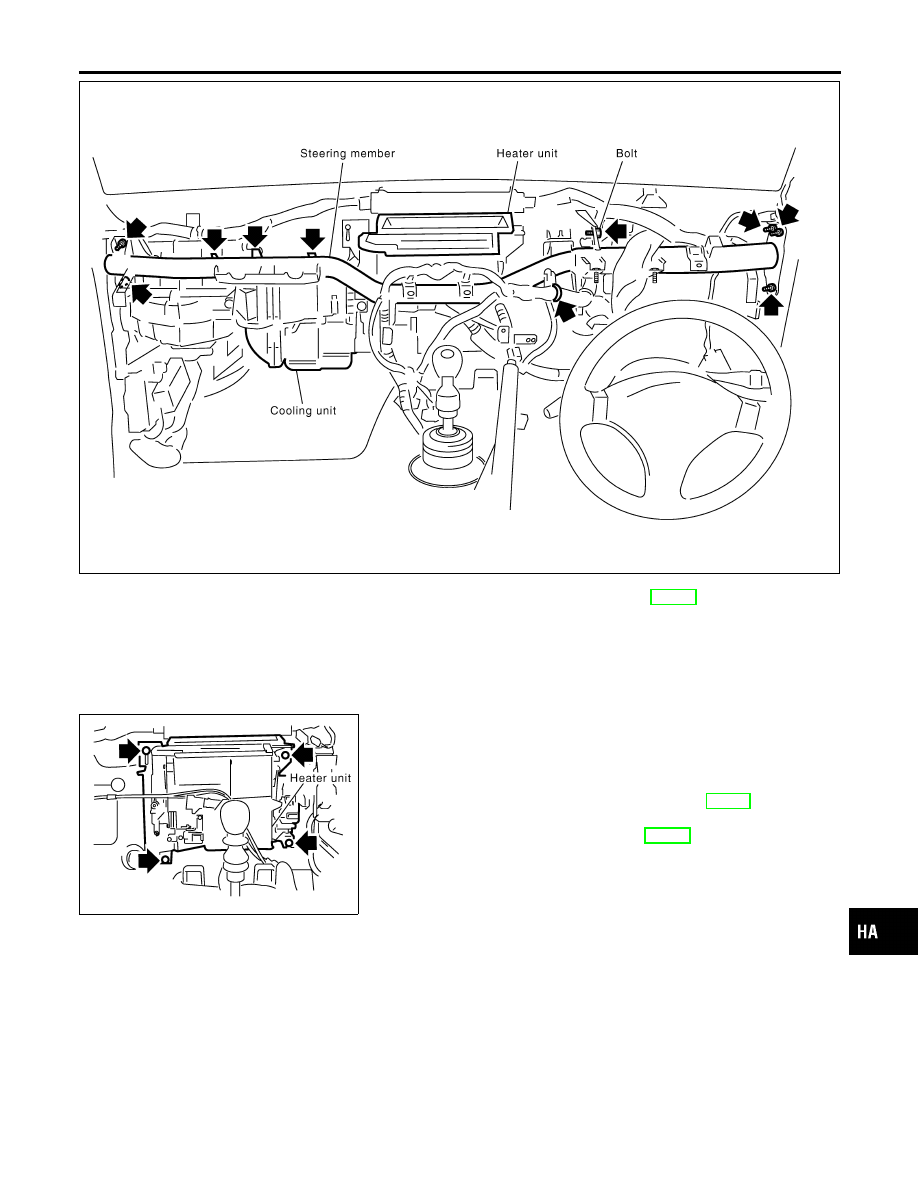

ZHA096H

5.

Remove the cooling unit. Refer to HA-89.

6.

Remove the steering member.

ZHA097H

7.

Remove the heater unit.

8.

Remove the heater core.

INSTALLATION

NMHA0262

Installation is basically the reverse order of removal.
When filling radiator with coolant, refer to LC-15, “Changing
Engine Coolant”.
Recharge the A/C system. Refer to HA-77.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

SERVICE PROCEDURE

Heater Unit (Heater Core) (Cont’d)

HA-87

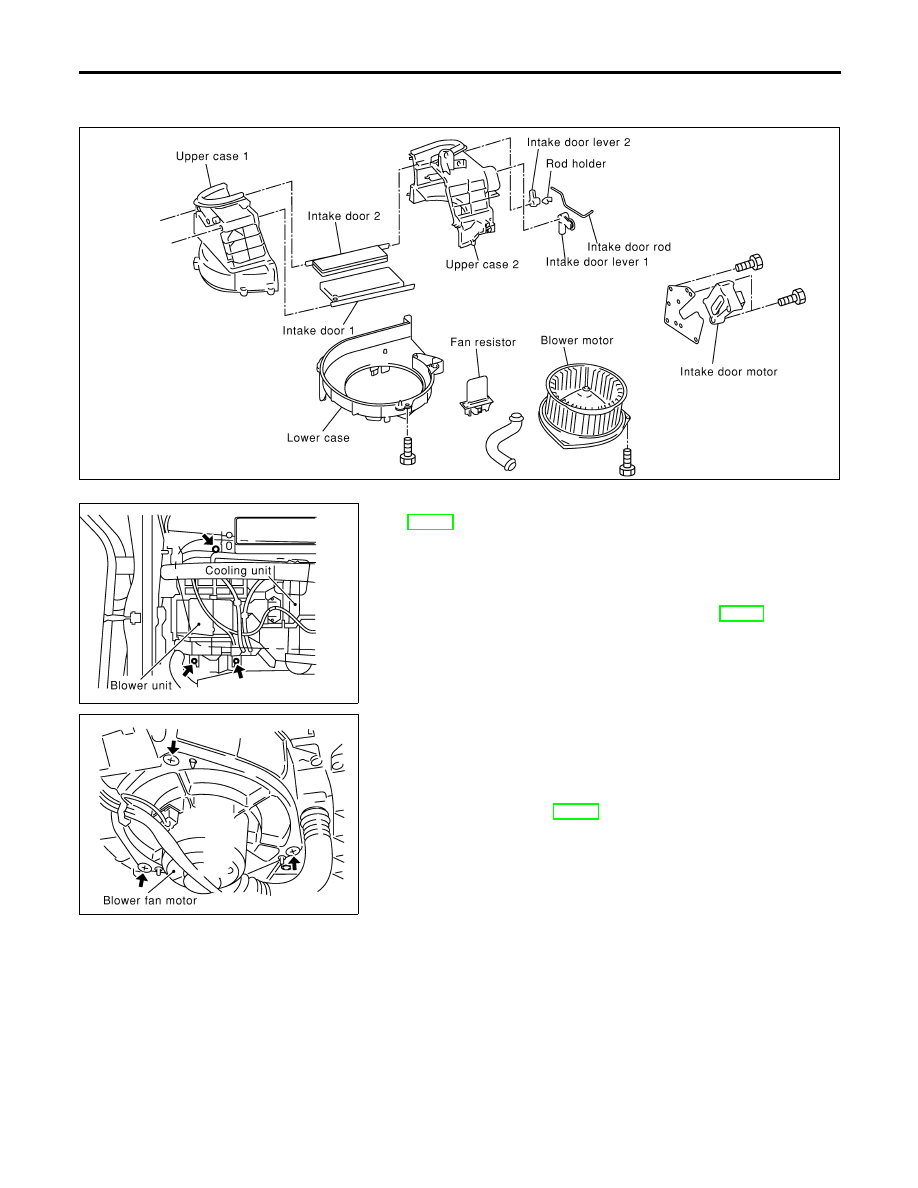

Blower Unit

REMOVAL

NMHA0288

ZHA074H

ZHA075H

ZHA076H

1.

Discharge the A/C system. Refer to “Discharging Refrigerant”,
HA-77.

2.

Disconnect the two refrigerant lines from the engine compart-
ment.
Cap the A/C lines to prevent moisture from entering the sys-
tem.

3.

Remove cooling unit. Refer to “REMOVAL”, HA-89.

4.

Move ECM unit to a position where it cannot be damaged dur-
ing blower unit removal and installation.

5.

Disconnect the resistor and blower motor connector.

6.

Remove blower unit.

7.

Remove the three bolts and then remove the motor from the
blower case.

INSTALLATION

NMHA0289

Install in the reverse order of removal.
Recharge the A/C system. Refer to “Evacuating System and
Charging Refrigerant”, HA-77.

SERVICE PROCEDURE

Blower Unit

HA-88

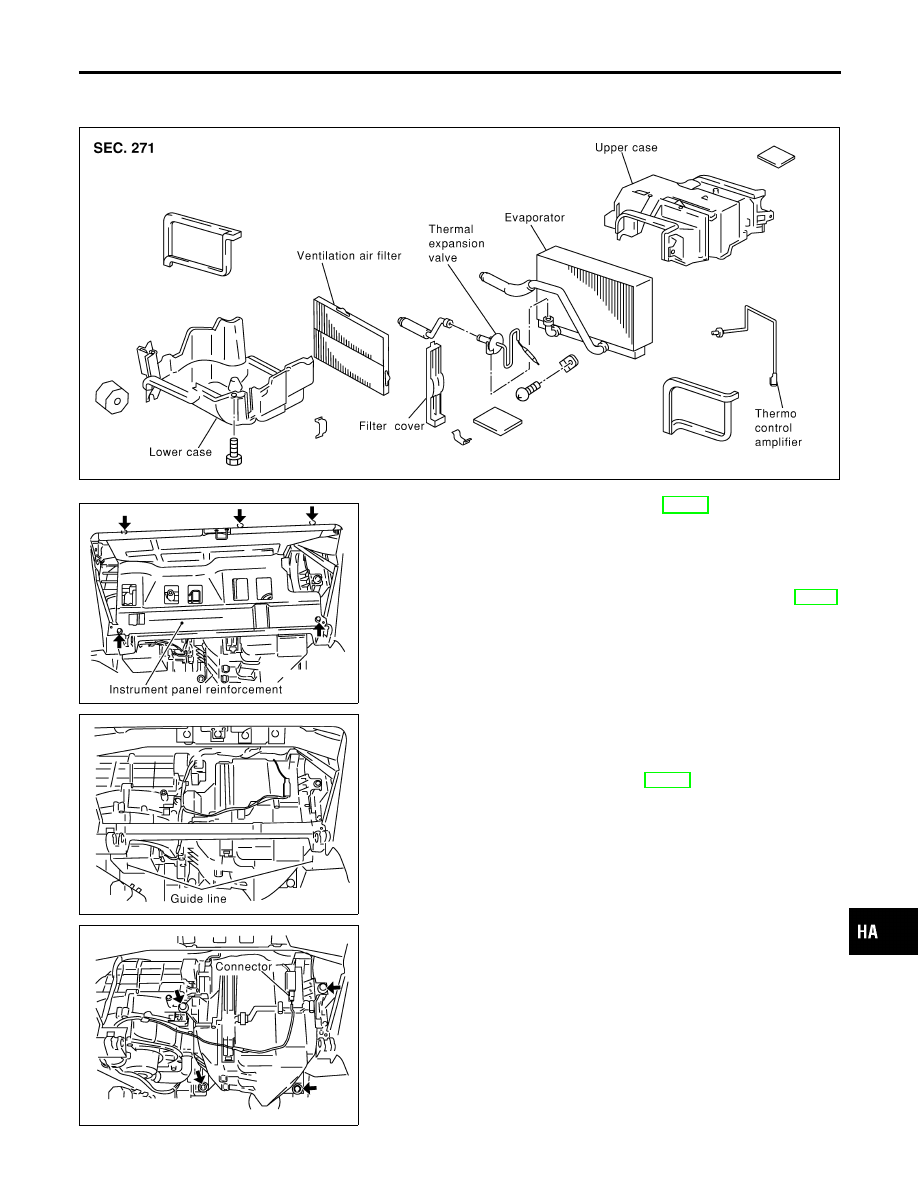

Cooling Unit (A/C Evaporator)

REMOVAL

NMHA0263

ZHA077H

ZHA078H

ZHA079H

ZHA080H

1.

Discharge the A/C system. Refer to HA-77.

2.

Disconnect the two refrigerant lines from the engine compart-
ment.
Cap the A/C lines to prevent moisture from entering the sys-
tem.

3.

Remove the glove box and mating trim. Refer to BT-22,
“Removal and Installation”.

4.

Remove the instrument panel reinforcement.

5.

Cut the instrument lower center panel along the guide lines.

6.

Disconnect the thermal amp. connector.

7.

Remove the cooling unit.

8.

Separate the cooling unit case, and remove the evaporator.

INSTALLATION

NMHA0264

Installation is basically the reverse order of removal.
Recharge the A/C system. Refer to HA-77.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

SC

EL

IDX

SERVICE PROCEDURE

Cooling Unit (A/C Evaporator)

HA-89

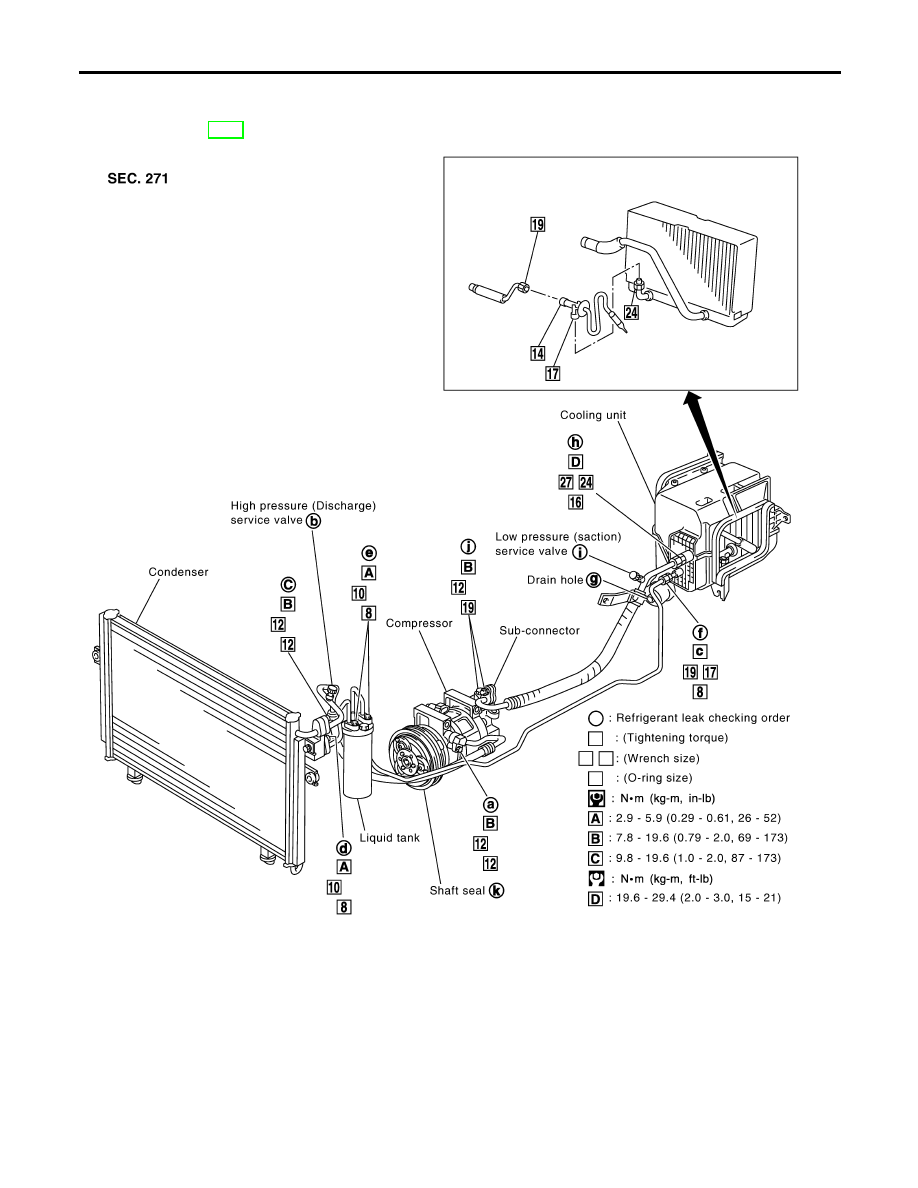

Refrigerant Lines

REMOVAL AND INSTALLATION

=NMHA0101

I

Refer to page HA-4 regarding “Precautions for Refrigerant Connection”.

ZHA081H
