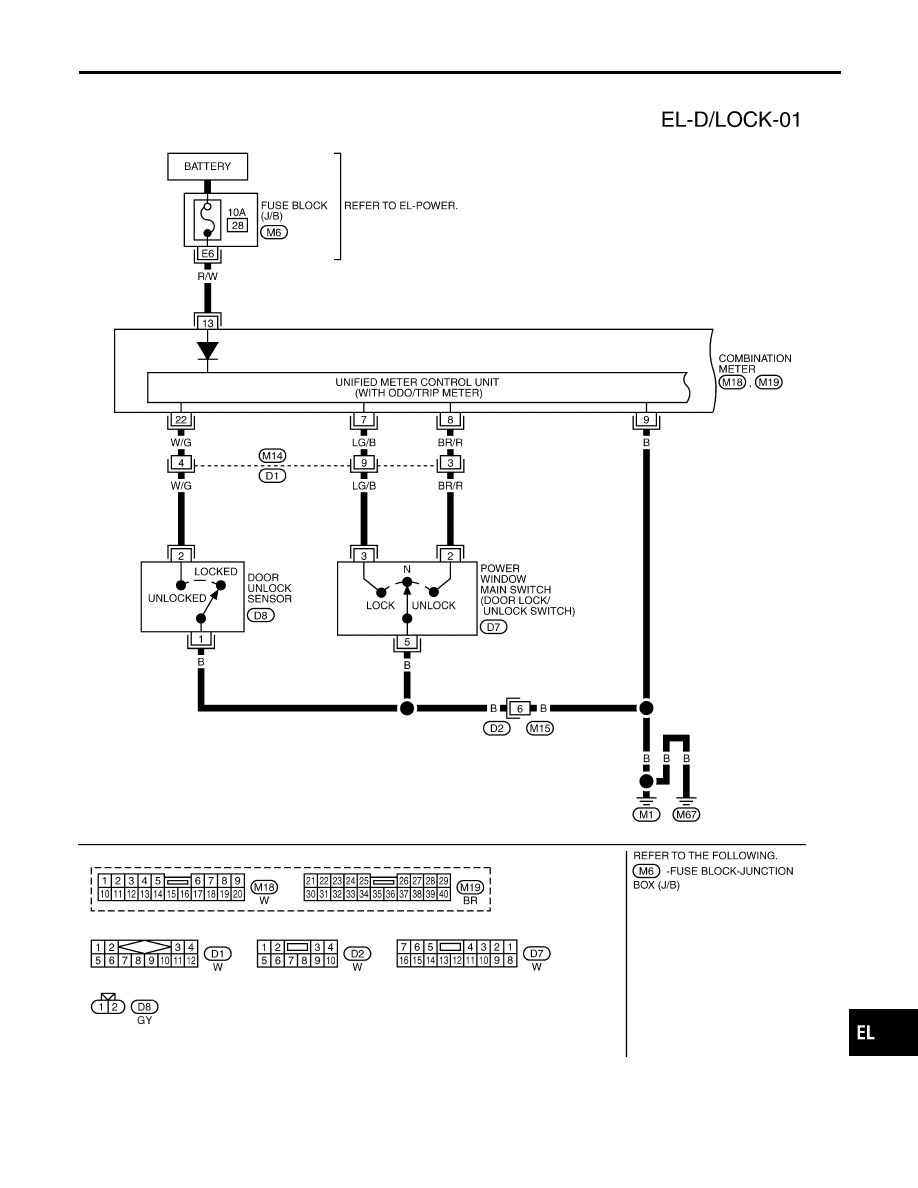

Wiring Diagram — D/LOCK —

NMEL0109

TEL822B

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

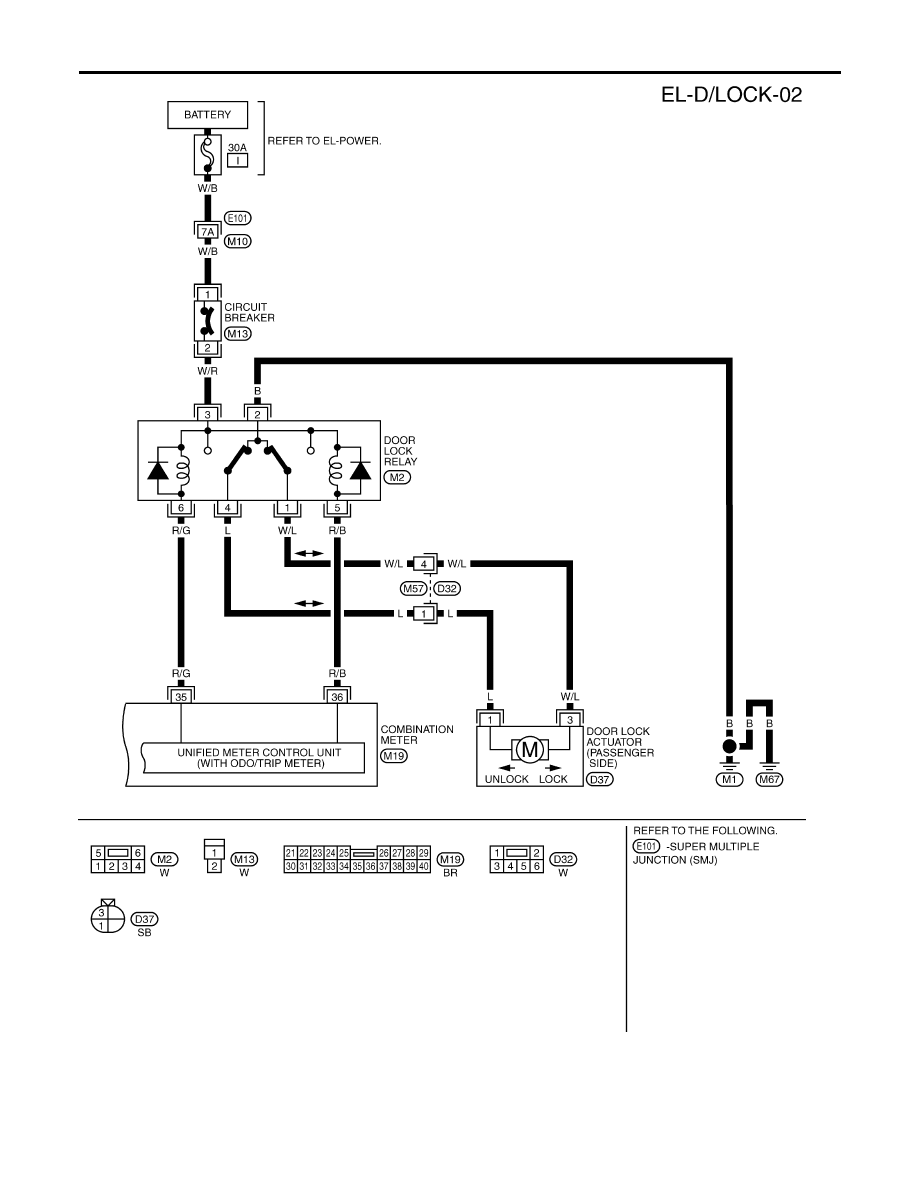

Wiring Diagram — D/LOCK —

EL-121

TEL823B

POWER DOOR LOCK

Wiring Diagram — D/LOCK — (Cont’d)

EL-122

Trouble Diagnoses

NMEL0193

SYMPTOM CHART

NMEL0193S01

REFERENCE PAGE (EL-

)

123

125

127

129

SYMPTOM

POWER

SUPPL

Y

AND

GROUND

CIRCUIT

CHECK

DOOR

LOCK/UNLOCK

SWITCH

CHECK

DOOR

UNLOCK

SENSOR

CHECK

DOOR

LOCK

ACTUA

T

O

R

CHECK

Power door lock does not operate with driver’s door lock knob/
key cylinder and door lock/unlock switch on door trim.

X

X

Power door lock does not operate with door lock/unlock switch
on door trim.

X

Power door lock does not operate with driver’s door lock knob/
key cylinder.

X

SEL241Y

POWER SUPPLY AND GROUND CIRCUIT CHECK

NMEL0193S12

Power Supply Circuit Check

NMEL0193S1201

Terminal No.

Ignition switch position

(+)

(−)

OFF

ACC

ON

Connector

Terminal

(Wire color)

M18

13 (R/W)

Ground

Battery
voltage

Battery
voltage

Battery
voltage

M2

3 (W/R)

Ground

Battery
voltage

Battery
voltage

Battery
voltage

If NG, check the following.

I

10A fuse [No. 28, located in fuse block (J/B)]

I

30A fusible link [letter I, located in fuse and fusible link box]

I

Circuit breaker

I

Harness for open or short between fuse and combination
meter

I

Harness for open or short between fusible link and circuit
breaker

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses

EL-123

I

Harness for open or short between circuit breaker and door
lock relay

SEL242Y

Ground Circuit Check

NMEL0193S1202

Terminal No.

Continuity

(+)

(−)

Connector

Terminal (Wire

color)

M18

9 (B)

Ground

Yes

M2

2 (B)

Ground

Yes

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)
