POWER SUPPLY ROUTING

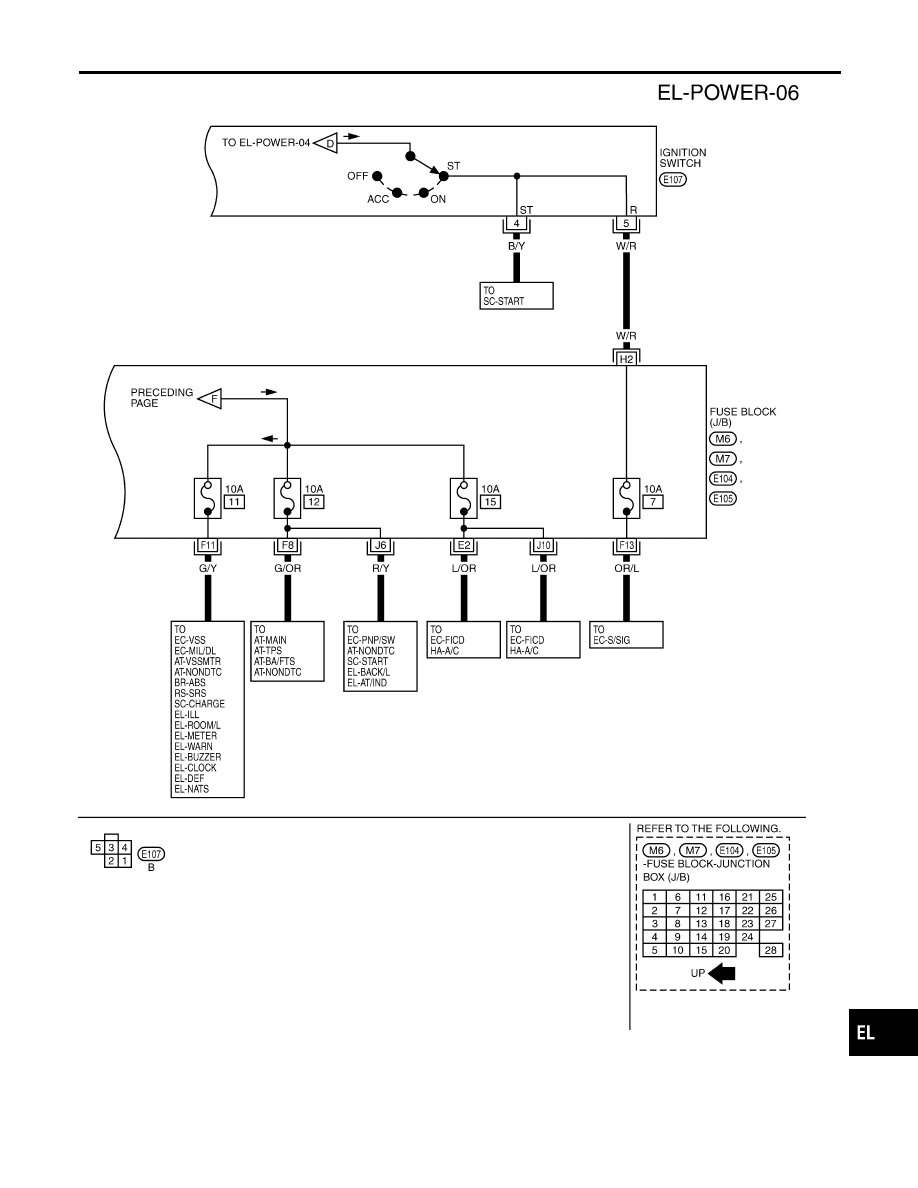

Wiring Diagram — POWER — (Cont’d)

EL-13

CEL083

Inspection

NMEL0007

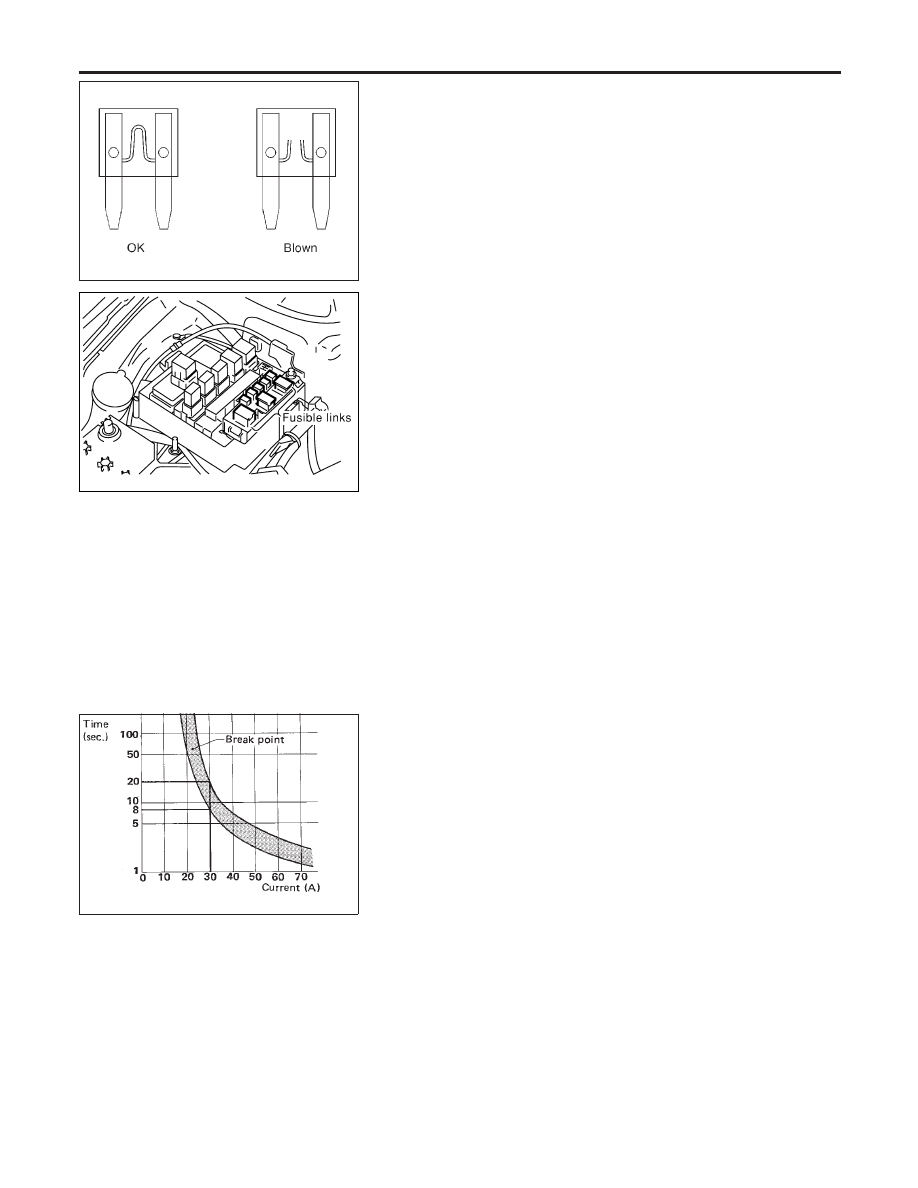

FUSE

NMEL0007S01

I

If fuse is blown, be sure to eliminate cause of problem
before installing new fuse.

I

Use fuse of specified rating. Never use fuse of more than
specified rating.

I

Do not partially install fuse; always insert it into fuse
holder properly.

I

Remove fuse for “ELECTRICAL PARTS (BAT)” if vehicle is
not used for a long period of time.

SEL249Y

FUSIBLE LINK

NMEL0007S02

A melted fusible link can be detected either by visual inspection or
by feeling with finger tip. If its condition is questionable, use circuit
tester or test lamp.

CAUTION:

I

If fusible link should melt, it is possible that critical circuit
(power supply or large current carrying circuit) is shorted.
In such a case, carefully check and eliminate cause of
problem.

I

Never wrap outside of fusible link with vinyl tape. Impor-
tant: Never let fusible link touch any other wiring harness,
vinyl or rubber parts.

SBF284E

CIRCUIT BREAKER

NMEL0007S03

For example, when current is 30A, the circuit is broken within 8 to
20 seconds.

POWER SUPPLY ROUTING

Inspection

EL-14

Ground Distribution

NMEL0008

MAIN HARNESS

NMEL0008S01

CEL300A

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

BR

ST

RS

BT

HA

SC

IDX

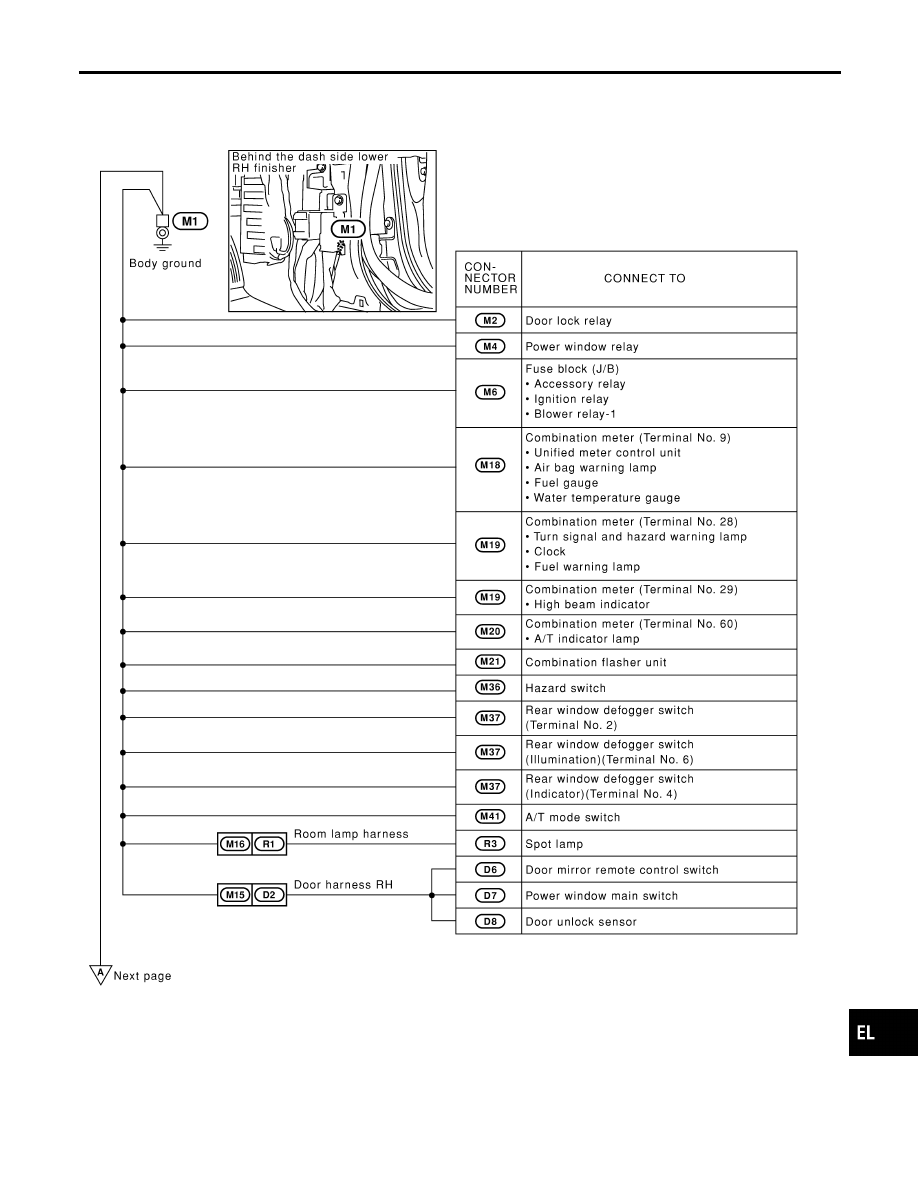

GROUND

Ground Distribution

EL-15

CEL301A

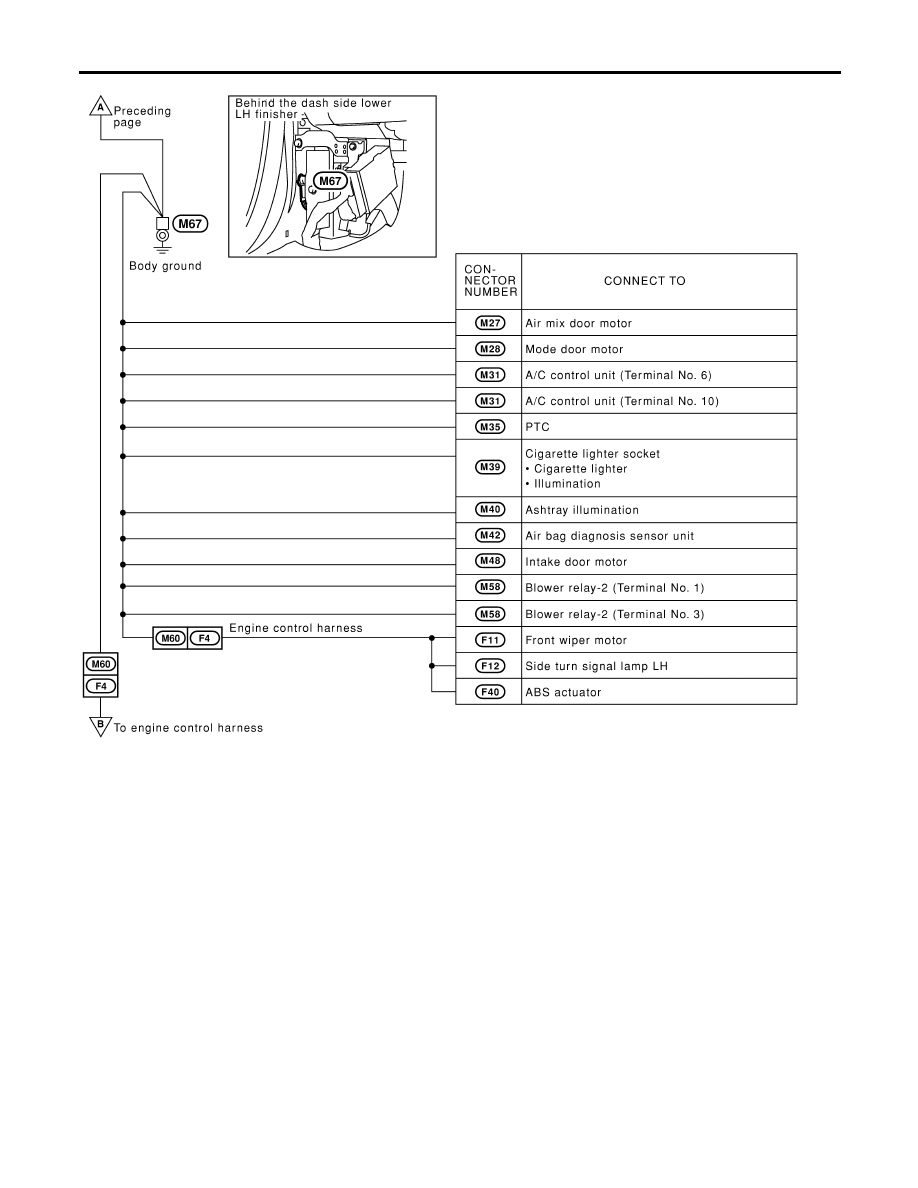

GROUND

Ground Distribution (Cont’d)

EL-16
