3. Long Stopping Distance

=NMBR0111

1

CHECK MECHANICAL BRAKE SYSTEM PERFORMANCE

Disconnect ABS actuator connector and check whether stopping distance is still long.

Does brake system function properly when brake pedal is depressed?

Yes

©

Perform Preliminary Check and air bleeding (if necessary).

No

©

Go to “3. CHECK WARNING LAMP INDICATION” in “2. Unexpected Pedal Action”,
BR-73.

NOTE:
Stopping distance may be longer for vehicles without ABS when
road condition is slippery.

4. ABS Does Not Work

NMBR0112

1

CHECK WARNING LAMP INDICATION

Does the ABS warning lamp activate?

Yes or No

Yes

©

Carry out self-diagnosis. Refer to BR-44.

No

©

Go to “3. CHECK WARNING LAMP INDICATION” in “2. Unexpected Pedal Action”,
BR-73.

NOTE:
ABS does not work when vehicle speed is under 10 km/h (6 MPH).

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

ABS

3. Long Stopping Distance

BR-75

5. Pedal Vibration and Noise

NMBR0113

1

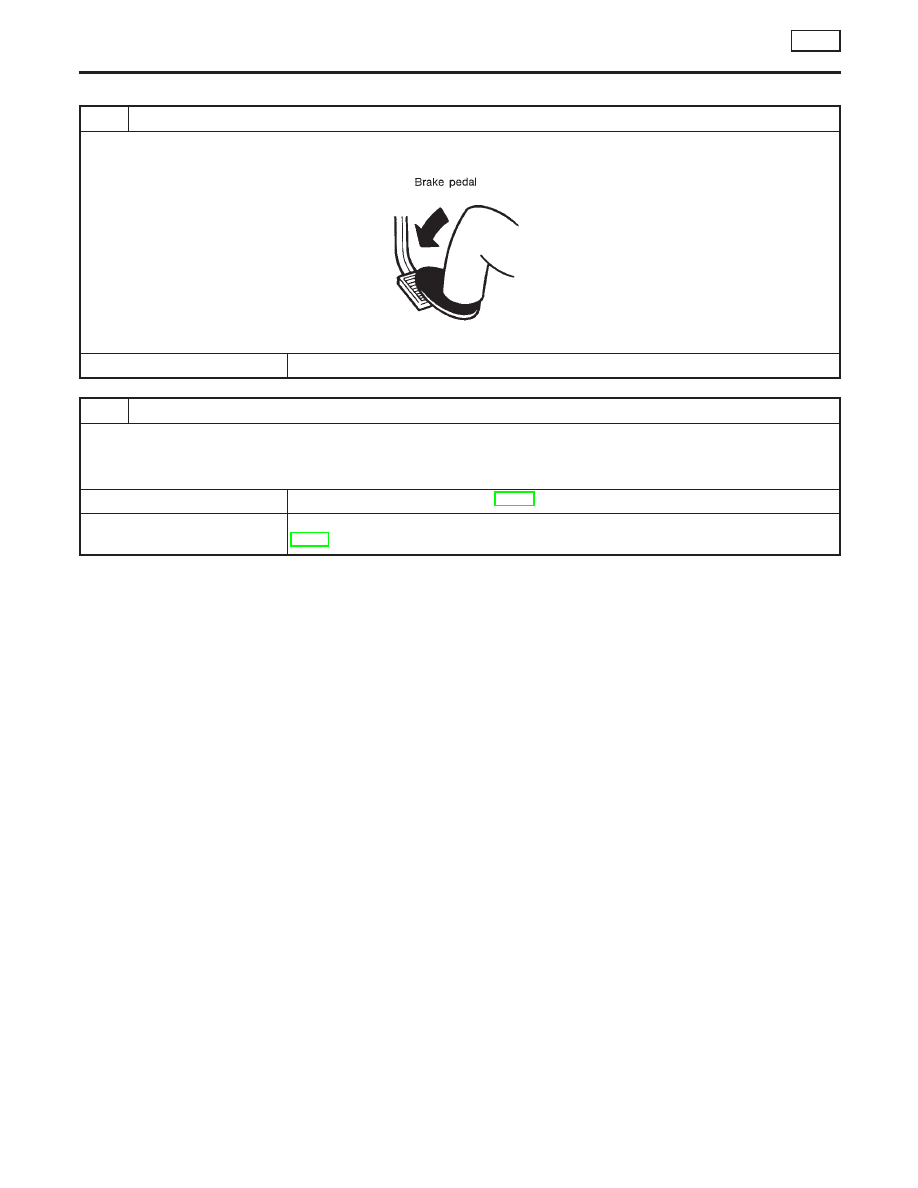

INSPECTION START

Pedal vibration and noise inspection

SAT797A

©

GO TO 2.

2

CHECK SYMPTOM

1. Apply brake.
2. Start engine.

Does the symptom appear only when engine is started?

Yes

©

Carry out self-diagnosis. Refer to BR-44.

No

©

Go to “3. CHECK WARNING LAMP INDICATION” in “2. Unexpected Pedal Action”,
BR-73.

NOTE:
ABS may operate and cause vibration under any of the following
conditions.

I

Applying brake gradually when shifting or operating clutch.

I

Low friction (slippery) road.

I

High speed cornering.

I

Driving over bumps and pot holes.

I

Engine speed is over 5,000 rpm with vehicle stopped.

TROUBLE DIAGNOSES FOR SYMPTOMS

ABS

5. Pedal Vibration and Noise

BR-76

6. Warning Lamp Does Not Come On When
Ignition Switch Is Turned On

NMBR0114

1

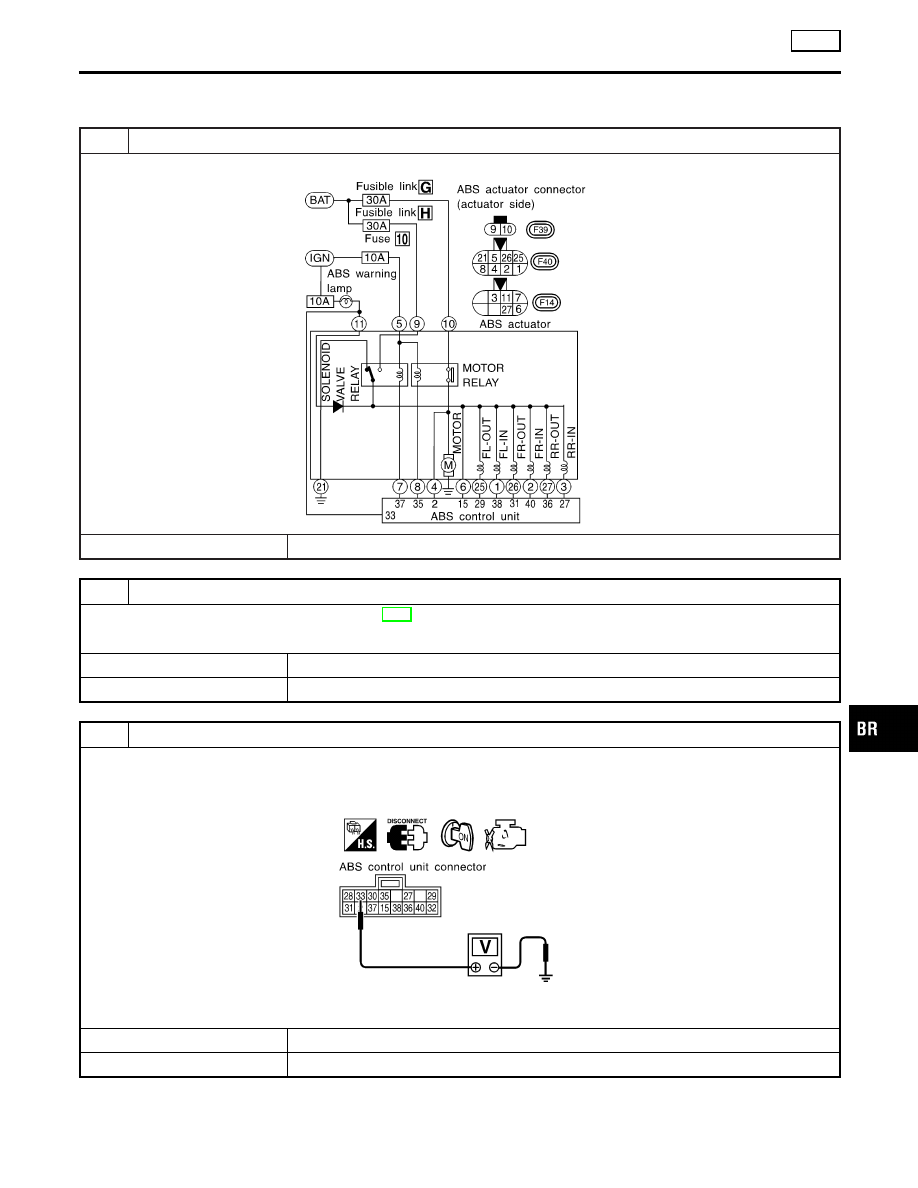

INSPECTION START

Warning lamp circuit inspection

SBR824E

©

GO TO 2.

2

CHECK FUSE

Check 10A fuse No. 11. For fuse layout, refer to EL-7, “POWER SUPPLY ROUTING”.

Is fuse OK?

Yes

©

GO TO 3.

No

©

Replace fuse.

3

CHECK WARNING LAMP ACTIVATES

1. Disconnect connectors from ABS actuator and control unit connector.
2. Check voltage between control unit connector F8 (body side) terminal 33 (L/R) and ground after turning ignition switch

“ON”.

SBR825E

Battery voltage should exist after turning ignition switch “ON”.

OK

©

GO TO 4.

NG

©

GO TO 9.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

ABS

6. Warning Lamp Does Not Come On When Ignition Switch Is Turned On

BR-77

4

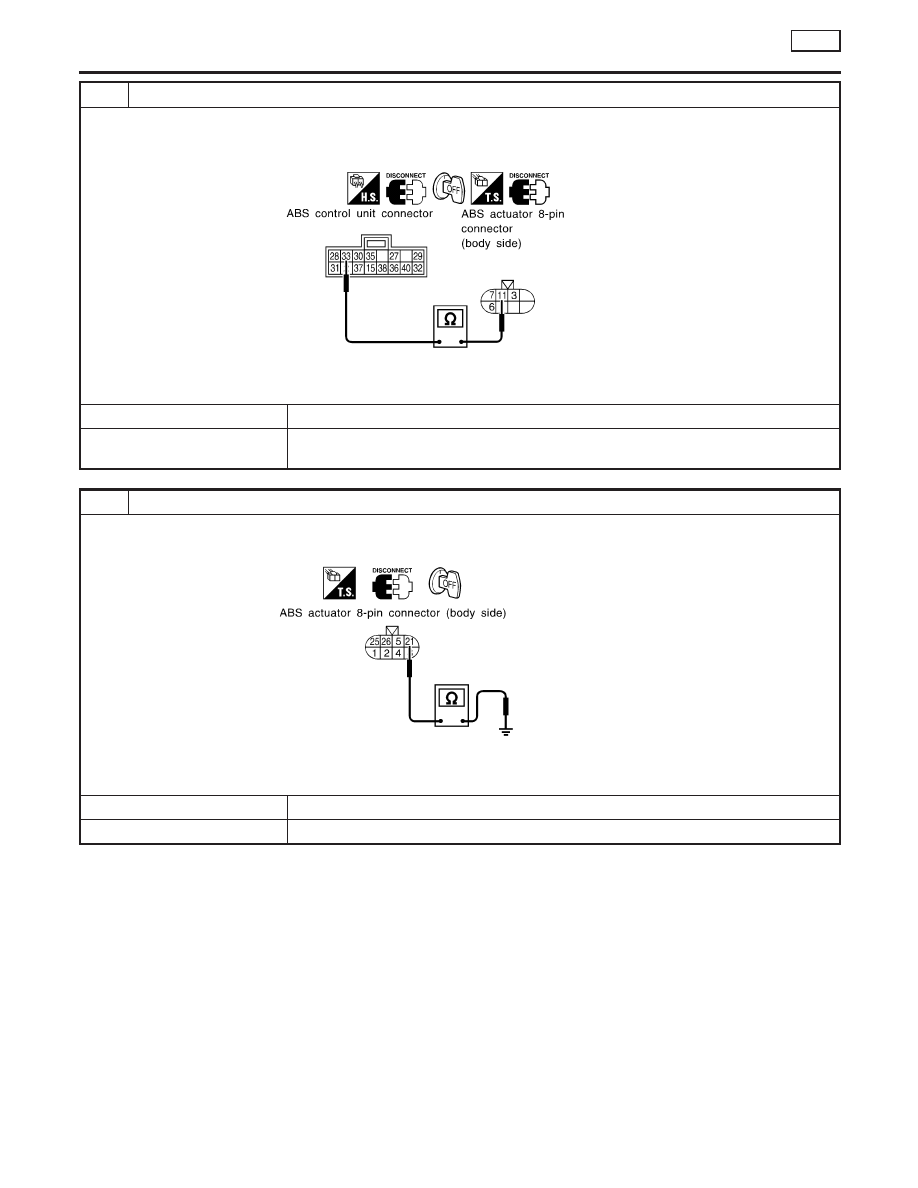

CIRCUIT CHECK

1. Turn ignition switch “OFF”.
2. Check continuity between control unit connector F8 (body side) terminal 33 (L/R) and ABS actuator connector F14

(body side) terminal 11 (L/R).

SBR826E

Continuity should exist.

OK or NG

OK

©

GO TO 5.

NG

©

Repair harness and connectors between warning lamp (combination meter) and ABS
actuator connector F14 (body side) terminal 11 (L/R).

5

CIRCUIT CHECK

1. Disconnect ABS actuator connector.
2. Check continuity between ABS actuator connector F40 (body side) terminal 21 (B) and ground.

SBR827E

Continuity should exist.

OK or NG

OK

©

GO TO 6.

NG

©

Repair harness and connector.

TROUBLE DIAGNOSES FOR SYMPTOMS

ABS

6. Warning Lamp Does Not Come On When Ignition Switch Is Turned On (Cont’d)

BR-78
