CHECK WHEEL SENSOR

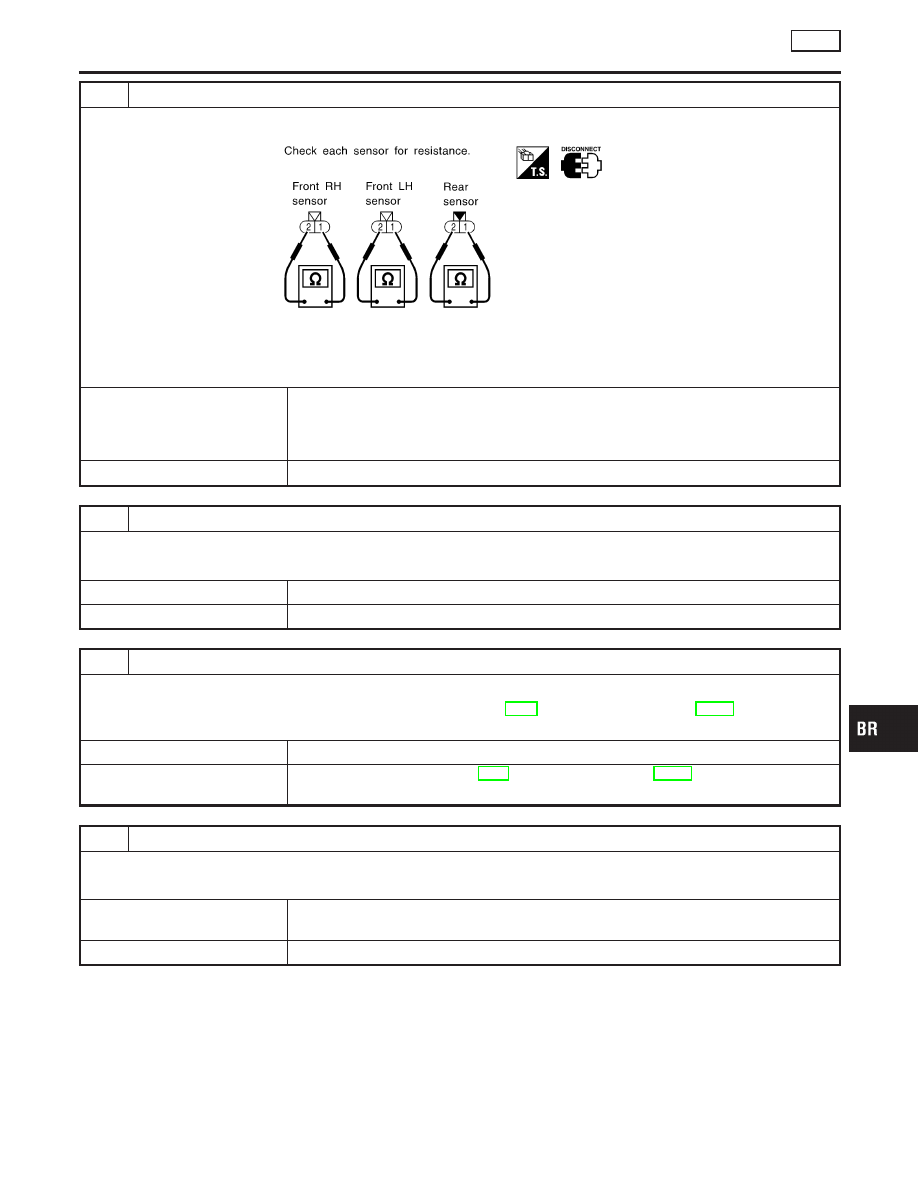

Check each sensor for resistance.

SBR808E

Resistance:

0.6 - 3.25 k

Ω

Is resistance 0.6 - 3.25 k

Ω

?

Yes

©

Check the following.
If NG, repair harness or connectors.

I

Harness connectors F7, E12, F15, T11

I

Harness for open or short between wheel sensor connectors and ABS control unit

No

©

Replace wheel sensor.

5

CHECK TIRE

Check for inflation pressure, wear and size of each tire. (See NOTE.)

Are tire pressure and size correct and is tire wear within specifications?

Yes

©

GO TO 6.

No

©

Adjust tire pressure or replace tire(s). (See NOTE.)

6

CHECK WHEEL BEARING

Check wheel bearing axial end play. (See NOTE.)

Is wheel bearing axial end play within specifications? Refer to AX-3, “Front wheel bearing”, AX-10, “Rear wheel

bearing’’.

Yes

©

GO TO 7.

No

©

Check wheel bearing. Refer to AX-3, “Front wheel bearing”, AX-10, “Rear wheel bear-
ing’’.

7

CHECK SENSOR ROTOR

Check sensor rotor for teeth damage. (See NOTE.)

Is sensor rotor free from damage?

Yes

©

Check ABS control unit pin terminals for damage or the connection of ABS control unit
harness connector. Reconnect ABS control unit harness connector. Then retest.

No

©

Replace sensor rotor. (See NOTE.)

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Wheel Sensor or Rotor (Cont’d)

BR-55

ABS Actuator Solenoid Valve

DIAGNOSTIC PROCEDURE 2

=NMBR0105

1

INSPECTION START

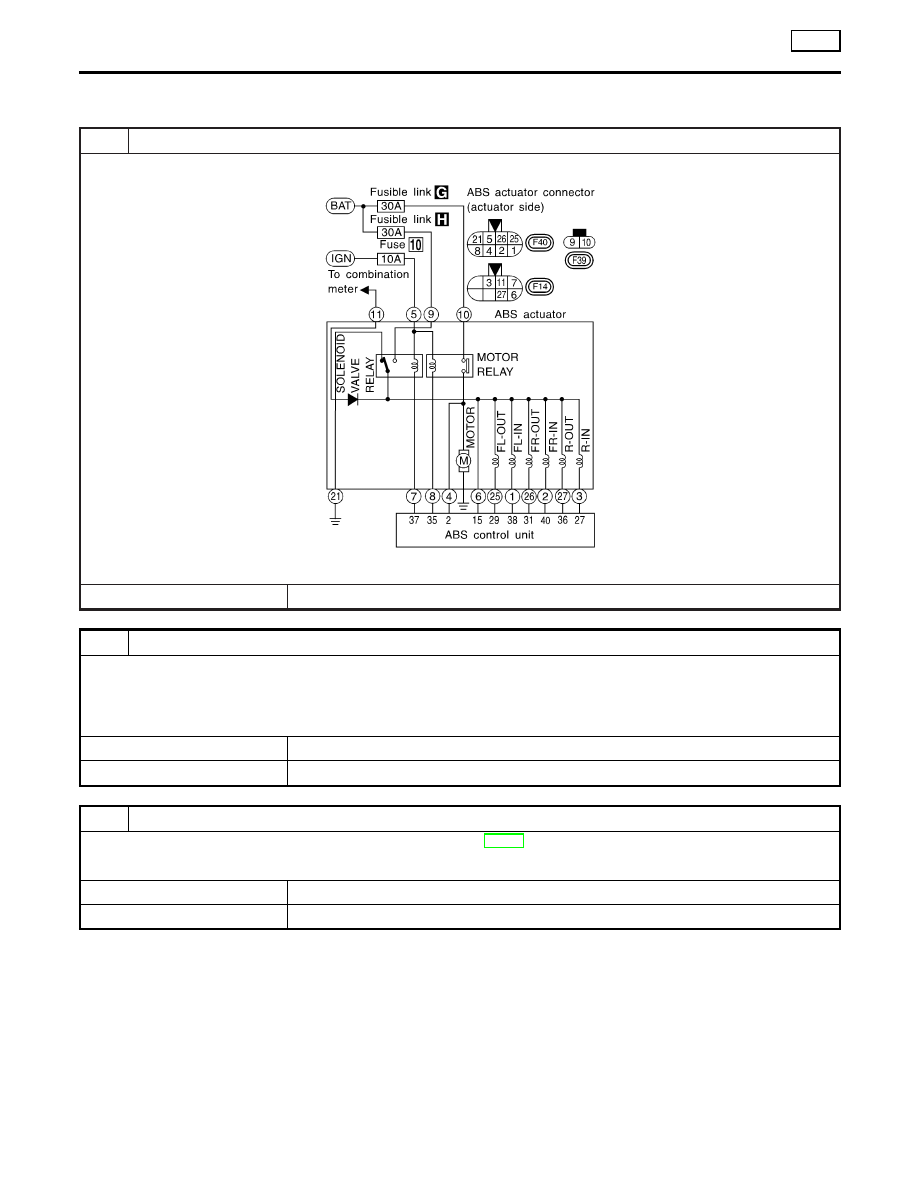

Solenoid valve relay inspection

SBR809E

©

GO TO 2.

2

CHECK CONNECTOR

1. Disconnect connector from ABS actuator and control unit. Check terminals for damage or loose connection. Then

reconnect connector.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 3.

No

©

INSPECTION END

3

CHECK ABS ACTUATOR GROUND CIRCUIT

Refer to “ABS ACTUATOR GROUND” in “Ground Circuit Check”, BR-53.

Is ground circuit OK?

Yes

©

GO TO 4.

No

©

Repair harness or connector.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

ABS Actuator Solenoid Valve

BR-56

4

ABS ACTUATOR SOLENOID VALVE CHECK

1. Disconnect connectors from control unit.

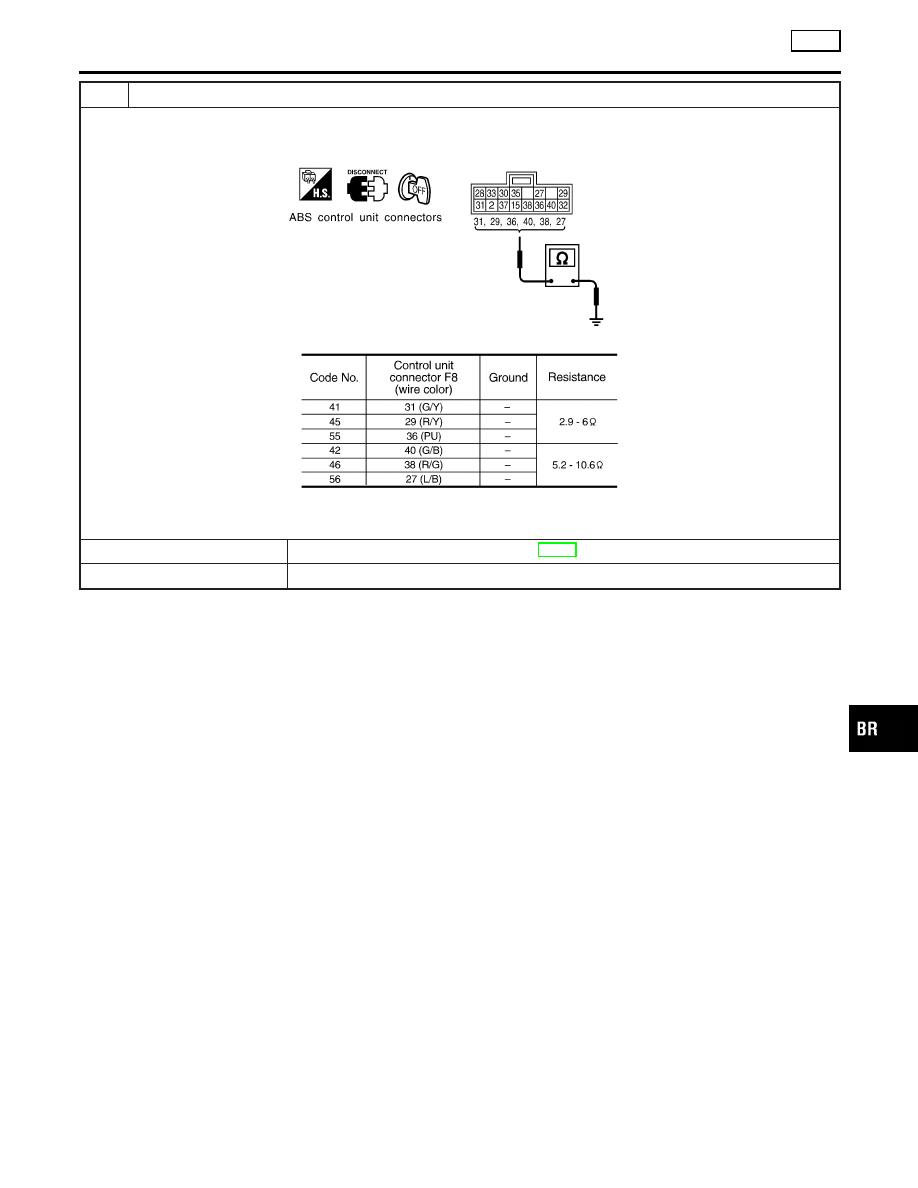

2. Check resistance between control unit connector terminal (body side) and ground.

SBR810E

MTBL0639

OK or NG

OK

©

GO TO DIAGNOSTIC PROCEDURE 3. (BR-59)

NG

©

GO TO 5.

GI

MA

EM

LC

EC

FE

CL

MT

AT

PD

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

ABS Actuator Solenoid Valve (Cont’d)

BR-57

5

ABS ACTUATOR SOLENOID VALVE CHECK

1. Disconnect ABS actuator 8-pin connectors F14, F40.

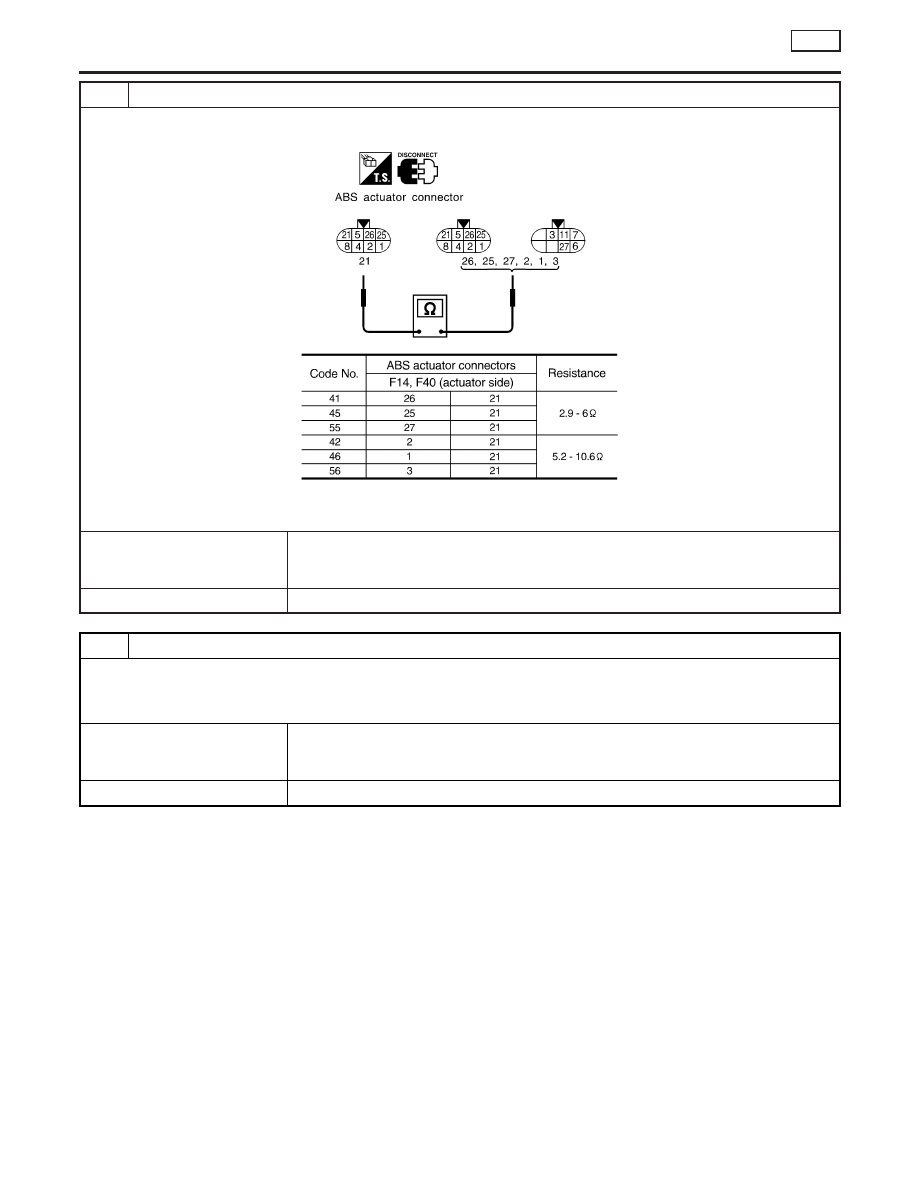

2. Check resistance between ABS actuator 8-pin connector terminal (actuator side).

SBR811E

MTBL0640

OK or NG

OK

©

Check the following.
Harness connectors F14, F40
Harness for open or short between ABS actuator and control unit

NG

©

GO TO 6.

6

ABS ACTUATOR SOLENOID VALVE CHECK

1. Check resistance between solenoid valve terminals 26, 25, 27, 2, 1, 3.

Resistance: 7.4 - 16

Ω

OK or NG

OK

©

Check the following.
Harness connectors F14, F40
Harness for open or short between ABS actuator and control unit

NG

©

Replace ABS actuator.
