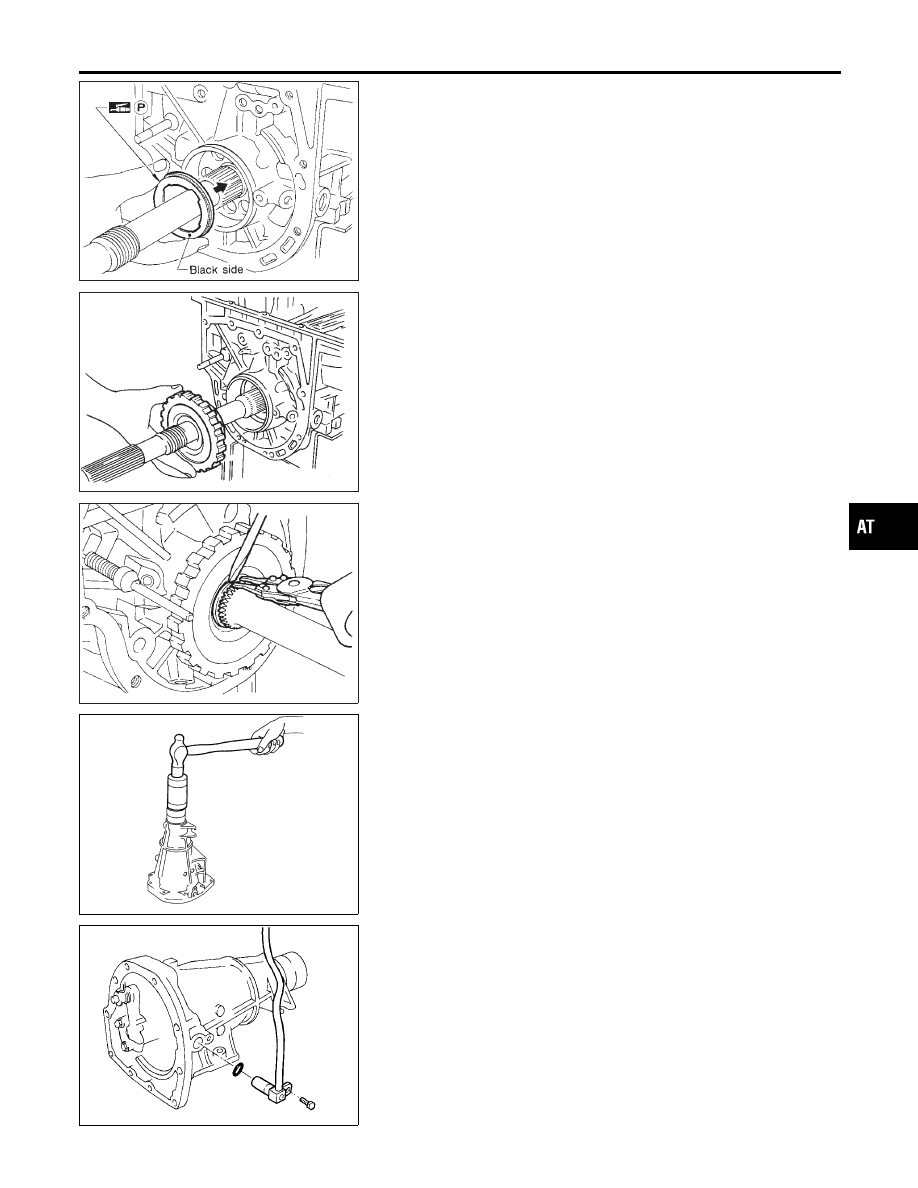

Install needle bearing on transmission case.

I

Pay attention to its direction — Black side goes to rear.

I

Apply petroleum jelly to needle bearing.

SAT218B

d.

Install parking gear on transmission case.

SAT960A

e.

Install snap ring on rear of output shaft.

I

Check to be sure output shaft cannot be removed in for-
ward direction.

SAT528GB

6.

Install rear extension.

a.

Install oil seal on rear extension.

I

Apply ATF to oil seal.

SAT191B

b.

Install O-ring on revolution sensor.

I

Apply ATF to O-ring.

c.

Install revolution sensor on adapter case.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Assembly (1) (Cont’d)

AT-273

SAT963A

d.

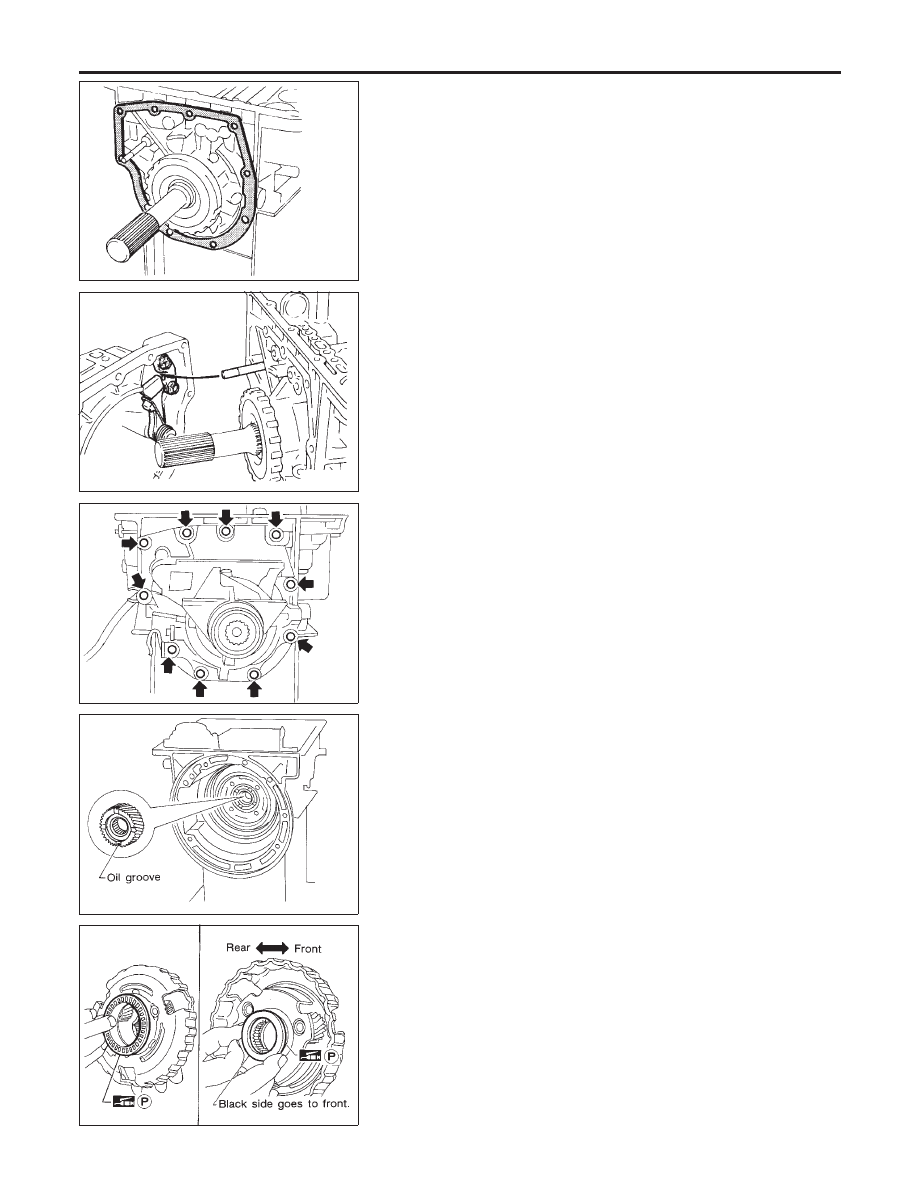

Install adapter case gasket on transmission case.

SAT964A

e.

Install parking rod on transmission case.

SAT189B

f.

Install rear extension on transmission case.

SAT974A

7.

Install front side clutch and gear components.

a.

Install rear sun gear on transmission case.

I

Pay attention to its direction.

SAT967A

b.

Make sure needle bearing is on front of front planetary carrier.

I

Apply petroleum jelly to needle bearing.

c.

Make sure needle bearing is on rear of front planetary carrier.

I

Apply petroleum jelly to bearing.

I

Pay attention to its direction — Black side goes to front.

ASSEMBLY

Assembly (1) (Cont’d)

AT-274

SAT969A

d.

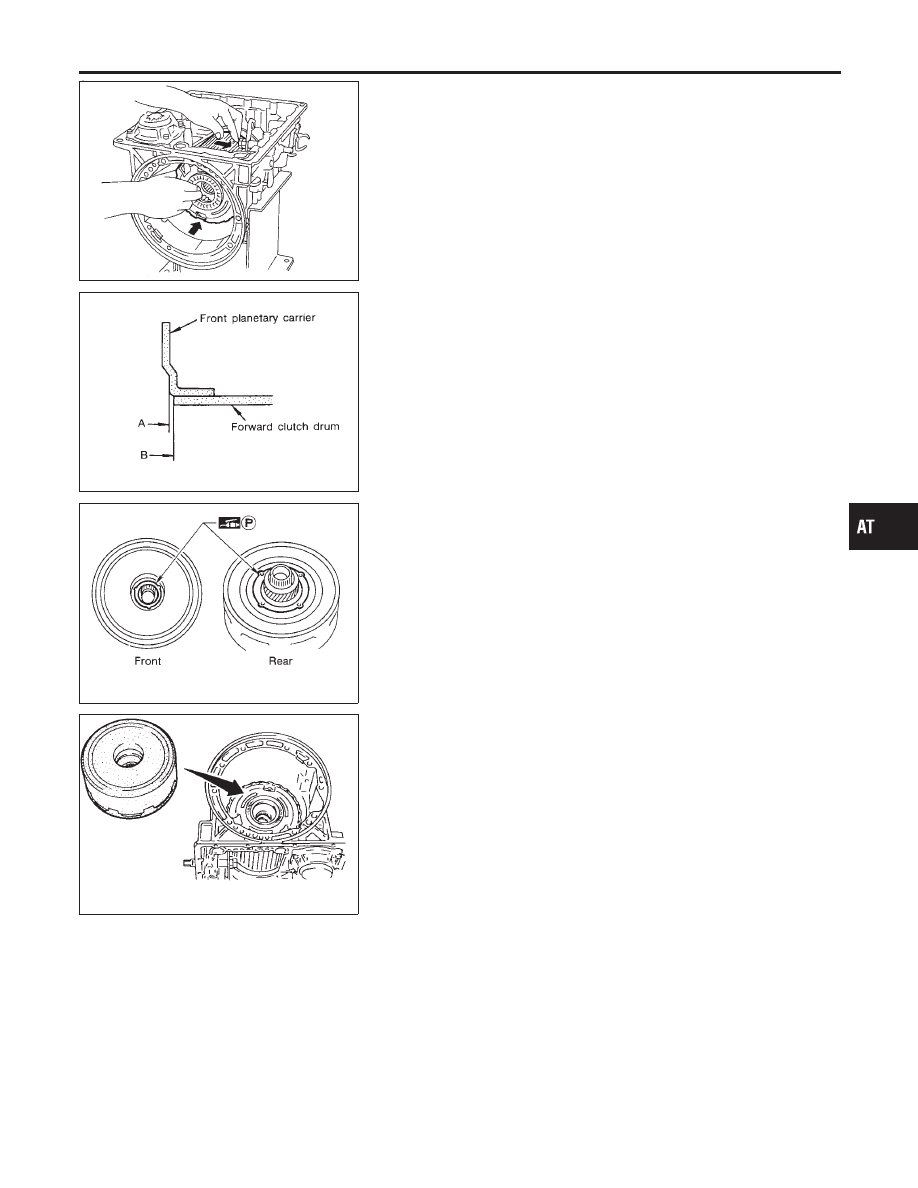

While rotating forward clutch drum clockwise, install front plan-
etary carrier on forward clutch drum.

SAT970A

I

Check that portion A of front planetary carrier protrudes
approximately 2 mm (0.08 in) beyond portion B of forward
clutch assembly.

SAT971A

e.

Make sure bearing races are on front and rear of clutch pack.

I

Apply petroleum jelly to bearing races.

I

Securely engage pawls of bearing races with holes in
clutch pack.

SAT973A

f.

Install clutch pack into transmission case.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

Assembly (1) (Cont’d)

AT-275

Adjustment

=NMAT0156

When any parts listed in the following table are replaced, total end
play or reverse clutch end play must be adjusted.

Part name

Total end play

Reverse clutch end play

Transmission case

I

I

Low one-way clutch inner race

I

I

Overrun clutch hub

I

I

Rear internal gear

I

I

Rear planetary carrier

I

I

Rear sun gear

I

I

Front planetary carrier

I

I

Front sun gear

I

I

High clutch hub

I

I

High clutch drum

I

I

Oil pump cover

I

I

Reverse clutch drum

—

I

SAT433I

1.

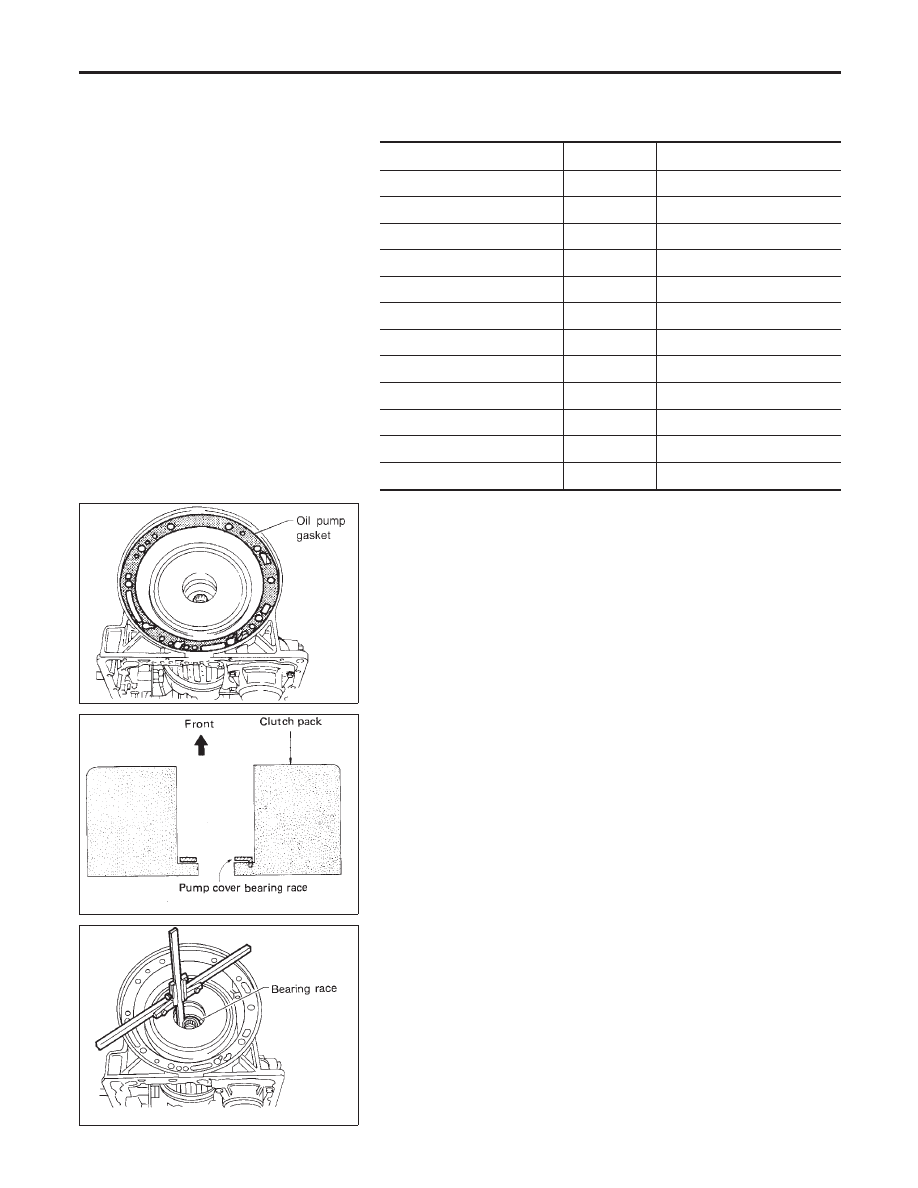

Adjust total end play.

a.

Install new oil pump gasket on transmission case.

SAT207B

b.

Install pump cover bearing race on clutch pack.

SAT208B

c.

Measure distance “B” between front end of transmission case
and oil pump cover bearing race.

ASSEMBLY

Adjustment

AT-276
