SAT970J

2.

Touch “SELF-DIAG RESULTS”.
Display shows malfunction experienced since the last erasing
operation.
CONSULT-II performs REAL-TIME SELF-DIAGNOSIS.
Also, any malfunction detected while in this mode will be dis-
played at real time.

SELF-DIAGNOSTIC RESULT TEST MODE

NMAT0184S02

Detected items
(Screen terms for CONSULT-II, “SELF-DIAG
RESULTS” test mode)

Malfunction is detected when ...

Remarks

Item

Display

No failure
(NO DTC IS DETECTED FURTHER TESTING
MAY BE REQUIRED**)

I

No failure has been detected.

Initial start

I

This is not a malfunction message (Whenever shut-
ting off a power supply to the TCM, this message
appears on the screen.)

INITIAL START

*INITIAL START*

Revolution sensor

VHCL SPEED
SEN·A/T

I

TCM does not receive the proper voltage signal from
the sensor.

Vehicle speed sensor
(Meter)

VHCL SPEED
SEN·MTR

I

TCM does not receive the proper voltage signal from
the sensor.

Throttle position sen-
sor
Throttle position switch

THROTTLE POSI
SEN

I

TCM receives an excessively low or high voltage
from the sensor.

Shift solenoid valve A

SHIFT SOLENOID/V A

I

TCM detects an improper voltage drop when it tries
to operate the solenoid valve.

Shift solenoid valve B

SHIFT SOLENOID/V B

I

TCM detects an improper voltage drop when it tries
to operate the solenoid valve.

Overrun clutch sole-
noid valve

OVERRUN CLUTCH
S/V

I

TCM detects an improper voltage drop when it tries
to operate the solenoid valve.

T/C clutch solenoid
valve

T/C CLUTCH SOL/V

I

TCM detects an improper voltage drop when it tries
to operate the solenoid valve.

A/T fluid temperature
sensor

BATT/FLUID TEMP
SEN

I

TCM receives an excessively low or high voltage
from the sensor.

To be displayed in
case of abnormality
and when no recording
is made.

Engine speed signal

ENGINE SPEED SIG

I

TCM does not receive the proper voltage signal from
the ECM.

Line pressure solenoid
valve

LINE PRESSURE S/V

I

TCM detects an improper voltage drop when it tries
to operate the solenoid valve.

TCM (RAM)

CONTROL UNIT
(RAM)

I

TCM memory (RAM) is malfunctioning.

TCM (ROM)

CONTROL UNIT
(ROM)

I

TCM memory (ROM) is malfunctioning.

TCM (EEPROM)

CONT UNIT (EEP
ROM)

I

TCM memory (EEPROM) is malfunctioning.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-33

DATA MONITOR MODE (A/T)

NMAT0184S03

Item

Display

Monitor item

Description

Remarks

TCM input

signals

Main sig-

nals

Vehicle speed sensor 1
(A/T)
(Revolution sensor)

VHCL/S SE·A/T
[km/h] or [mph]

X

—

I

Vehicle speed computed
from signal of revolution
sensor is displayed.

When racing engine in “N”
or “P” position with vehicle
stationary, CONSULT-II
data may not indicate 0
km/h (0 mph).

Vehicle speed sensor 2
(Meter)

VHCL/S
SE·MTR
[km/h] or [mph]

X

—

I

Vehicle speed computed
from signal of vehicle
speed sensor is dis-
played.

Vehicle speed display may
not be accurate under
approx. 10 km/h (6 mph).
It may not indicate 0 km/h
(0 mph) when vehicle is
stationary.

Throttle position sensor

THRTL POS
SEN
[V]

X

—

I

Throttle position sensor
signal voltage is dis-
played.

A/T fluid temperature sensor FLUID TEMP

SE
[V]

X

—

I

A/T fluid temperature
sensor signal voltage is
displayed.

I

Signal voltage lowers as
fluid temperature rises.

Battery voltage

BATTERY VOLT
[V]

X

—

I

Source voltage of TCM is
displayed.

Engine speed

ENGINE
SPEED
[rpm]

X

X

I

Engine speed, computed
from engine speed signal,
is displayed.

Engine speed display may
not be accurate under
approx. 800 rpm. It may
not indicate 0 rpm even
when engine is not run-
ning.

Turbine revolution sensor

TURBINE REV
[rpm]

X

—

Turbine revolution computed
from signal of turbine revo-
lution sensor is displayed.

I

This is displayed even
when no turbine revolu-
tion sensor is equipped.

Overdrive control switch

OVERDRIVE
SW
[ON/OFF]

X

—

I

ON/OFF state computed
from signal of overdrive
control SW is displayed.

PN position switch

PN POSI SW
[ON/OFF]

X

—

I

ON/OFF state computed
from signal of PN position
SW is displayed.

R position switch

R POSITION
SW
[ON/OFF]

X

—

I

ON/OFF state computed
from signal of R position
SW is displayed.

D position switch

D POSITION
SW
[ON/OFF]

X

—

I

ON/OFF state computed
from signal of D position
SW is displayed.

2 position switch

2 POSITION
SW
[ON/OFF]

X

—

I

ON/OFF status, com-
puted from signal of 2
position SW, is displayed.

1 position switch

1 POSITION
SW
[ON/OFF]

X

—

I

ON/OFF status, com-
puted from signal of 1
position SW, is displayed.

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-34

Item

Display

Monitor item

Description

Remarks

TCM input

signals

Main sig-

nals

ASCD cruise signal

ASCD-CRUISE
[ON/OFF]

X

—

I

Status of ASCD cruise
signal is displayed.
ON ... Cruising state
OFF ... Normal running
state

I

This is displayed even
when no ASCD is
mounted.

ASCD OD cut signal

ASCD-OD CUT
[ON/OFF]

X

—

I

Status of ASCD OD
release signal is dis-
played.
ON ... OD released
OFF ... OD not released

I

This is displayed even
when no ASCD is
mounted.

Kickdown switch

KICKDOWN SW
[ON/OFF]

X

—

I

ON/OFF status, com-
puted from signal of kick-
down SW, is displayed.

I

This is displayed even
when no kickdown
switch is equipped.

A/T mode switch
[POWER]

POWER SHIFT
SW
[ON/OFF]

X

—

I

ON/OFF state computed
from signal of POWER
mode SW is displayed.

Closed throttle position
switch

CLOSED
THL/SW
[ON/OFF]

X

—

I

ON/OFF status, com-
puted from signal of
closed throttle position
SW, is displayed.

Wide open throttle position
switch

W/O THRL/
P-SW
[ON/OFF]

X

—

I

ON/OFF status, com-
puted from signal of wide
open throttle position SW,
is displayed.

A/T mode switch
[SNOW]

HOLD SW
[ON/OFF]

X

—

I

ON/OFF state computed
from signal of SNOW
mode SW is displayed.

Gear position

GEAR

—

X

I

Gear position data used
for computation by TCM,
is displayed.

Selector lever position

SLCT LVR POSI

—

X

I

Selector lever position
data, used for computa-
tion by TCM, is displayed.

I

A specific value used
for control is displayed
if fail-safe is activated
due to error.

Vehicle speed

VEHICLE
SPEED
[km/h] or [mph]

—

X

I

Vehicle speed data, used
for computation by TCM,
is displayed.

Throttle position

THROTTLE
POSI
[/8]

—

X

I

Throttle position data,
used for computation by
TCM, is displayed.

I

A specific value used
for control is displayed
if fail-safe is activated
due to error.

Line pressure duty

LINE PRES
DTY
[%]

—

X

I

Control value of line pres-
sure solenoid valve, com-
puted by TCM from each
input signal, is displayed.

Torque converter clutch
solenoid valve duty

TCC S/V DUTY
[%]

—

X

I

Control value of torque
converter clutch solenoid
valve, computed by TCM
from each input signal, is
displayed.

GI

MA

EM

LC

EC

FE

CL

MT

PD

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-35

Item

Display

Monitor item

Description

Remarks

TCM input

signals

Main sig-

nals

Shift solenoid valve A

SHIFT S/V A
[ON/OFF]

—

X

I

Control value of shift
solenoid valve A, com-
puted by TCM from each
input signal, is displayed.

Control value of solenoid
is displayed even if sole-
noid circuit is discon-
nected.
The “OFF” signal is dis-
played if solenoid circuit is
shorted.

Shift solenoid valve B

SHIFT S/V B
[ON/OFF]

—

X

I

Control value of shift
solenoid valve B, com-
puted by TCM from each
input signal, is displayed.

Overrun clutch solenoid
valve

OVERRUN/C
S/V
[ON/OFF]

—

X

I

Control value of overrun
clutch solenoid valve
computed by TCM from
each input signal is dis-
played.

Self-diagnosis display lamp
(POWER indicator lamp)

SELF-D DP
LMP
[ON/OFF]

—

X

I

Control status of POWER
indicator lamp is dis-
played.

X: Applicable
—: Not applicable

SAT014K

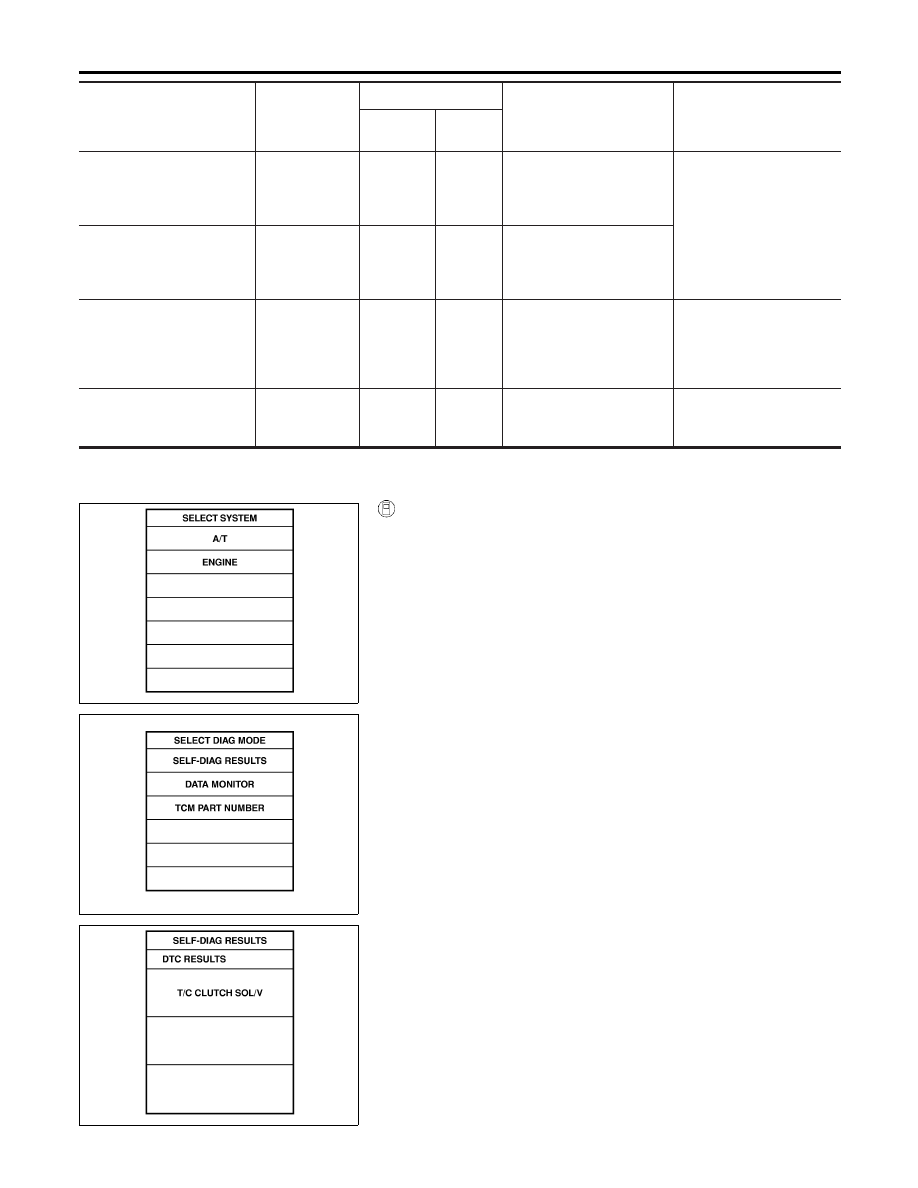

HOW TO ERASE SELF-DIAGNOSTIC RESULTS

(WITH CONSULT-II)

NMAT0184S07

1.

If the ignition switch stays “ON” after repair work, be sure to
turn ignition switch “OFF” once. Wait for at least 5 seconds and
then turn it “ON” again.

2.

Turn CONSULT-II “ON”, and touch “A/T”.

SAT407K

3.

Touch “SELF-DIAG RESULTS”.

SAT970J

4.

Touch “ERASE”. (The self-diagnostic results will be erased.)
