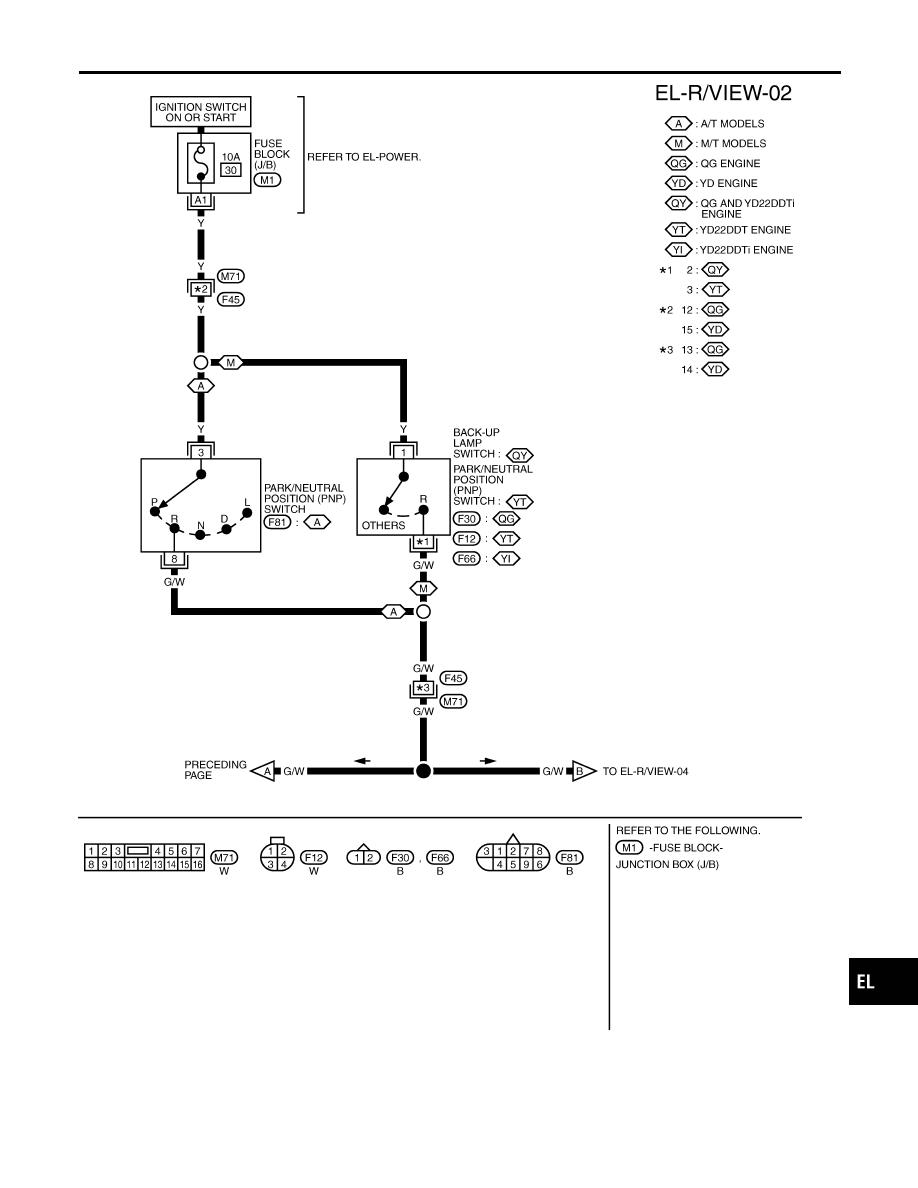

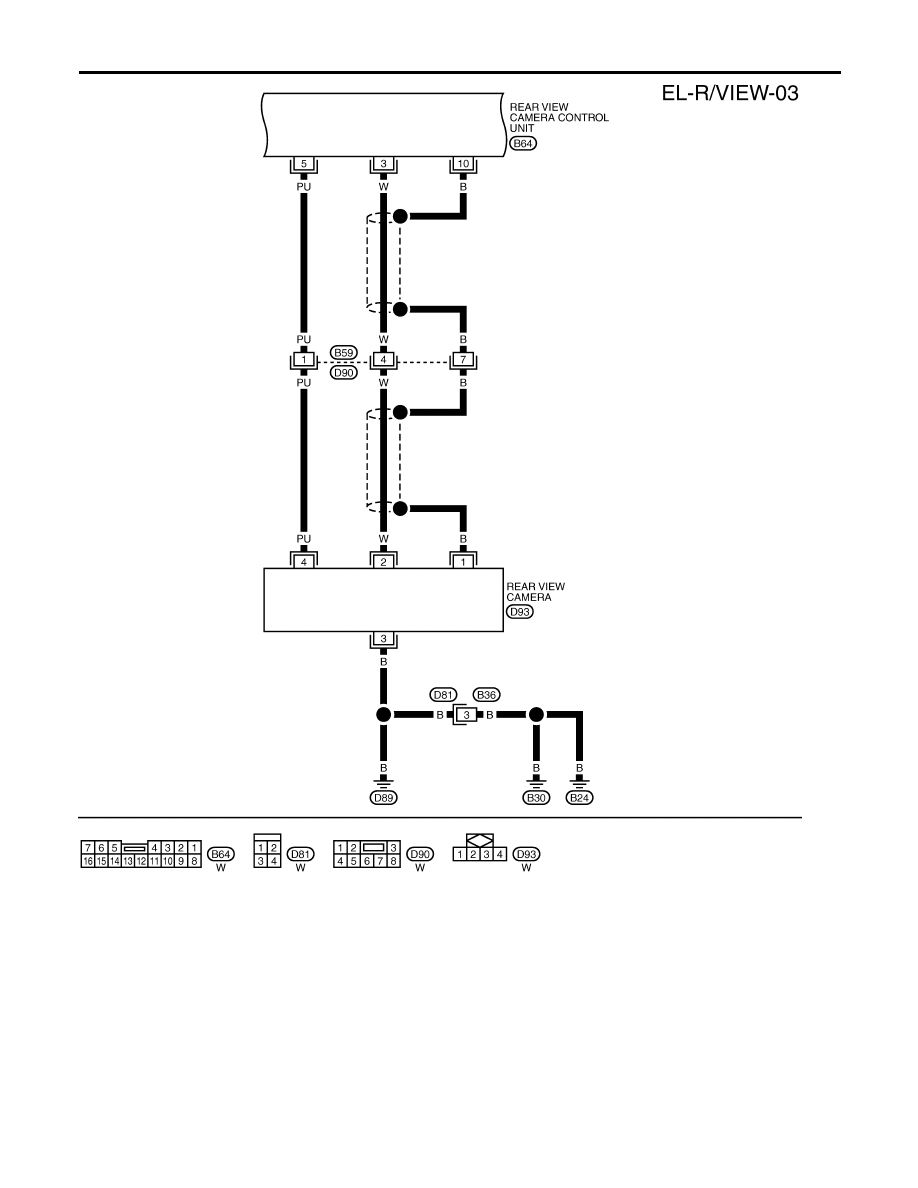

REARVIEW MONITOR

Wiring Diagram — R/VIEW — (Cont’d)

EL-161

YEL039E

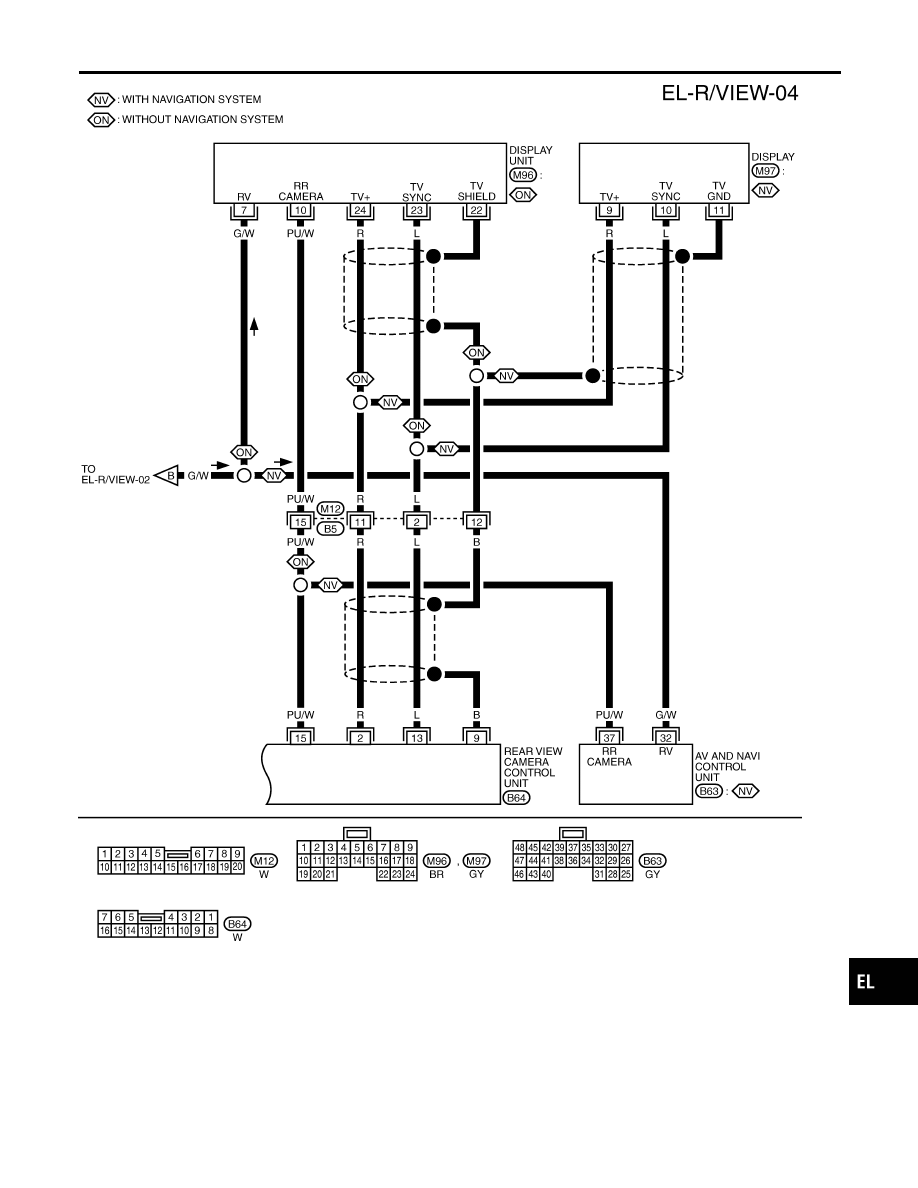

REARVIEW MONITOR

Wiring Diagram — R/VIEW — (Cont’d)

EL-162

YEL040E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

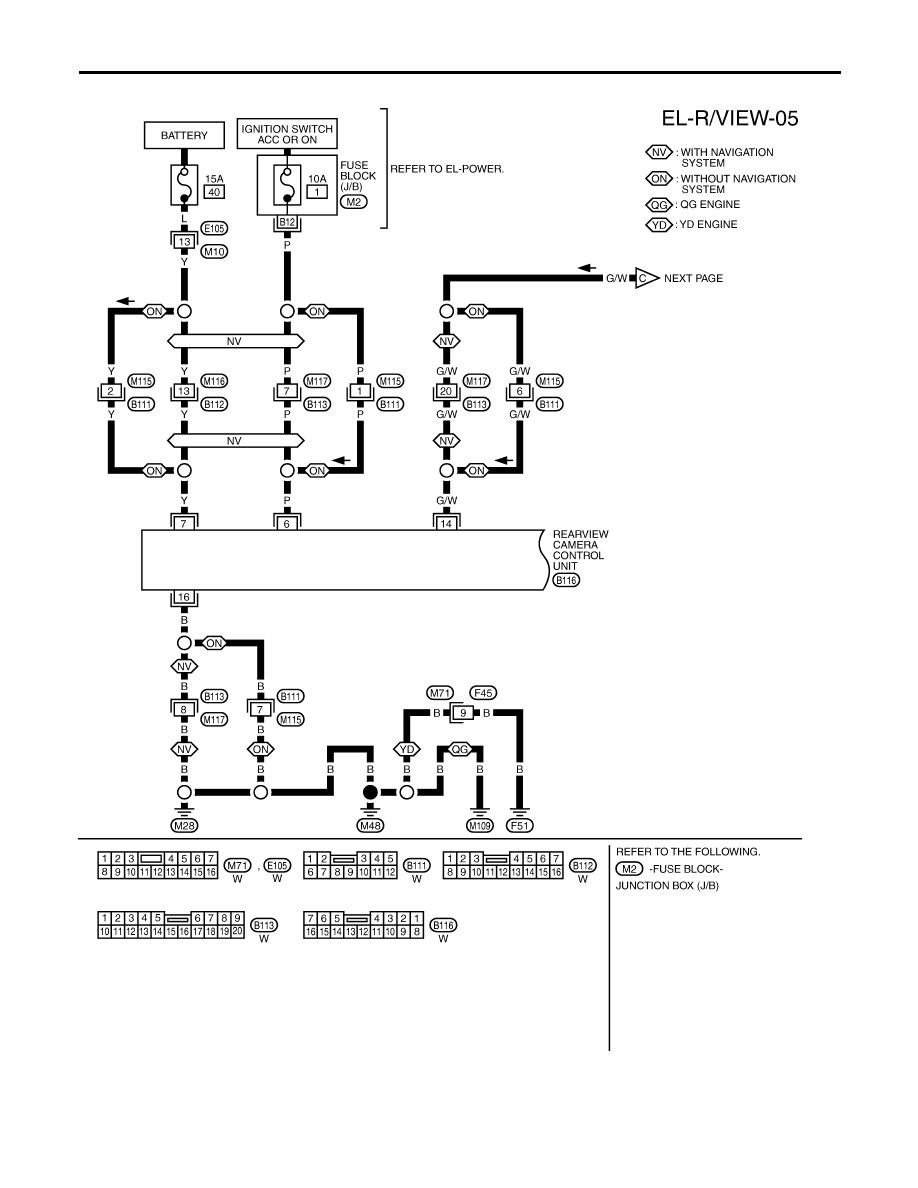

REARVIEW MONITOR

Wiring Diagram — R/VIEW — (Cont’d)

EL-163

RHD MODELS

NLEL0540S02

YEL041E

REARVIEW MONITOR

Wiring Diagram — R/VIEW — (Cont’d)

EL-164

YEL042E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

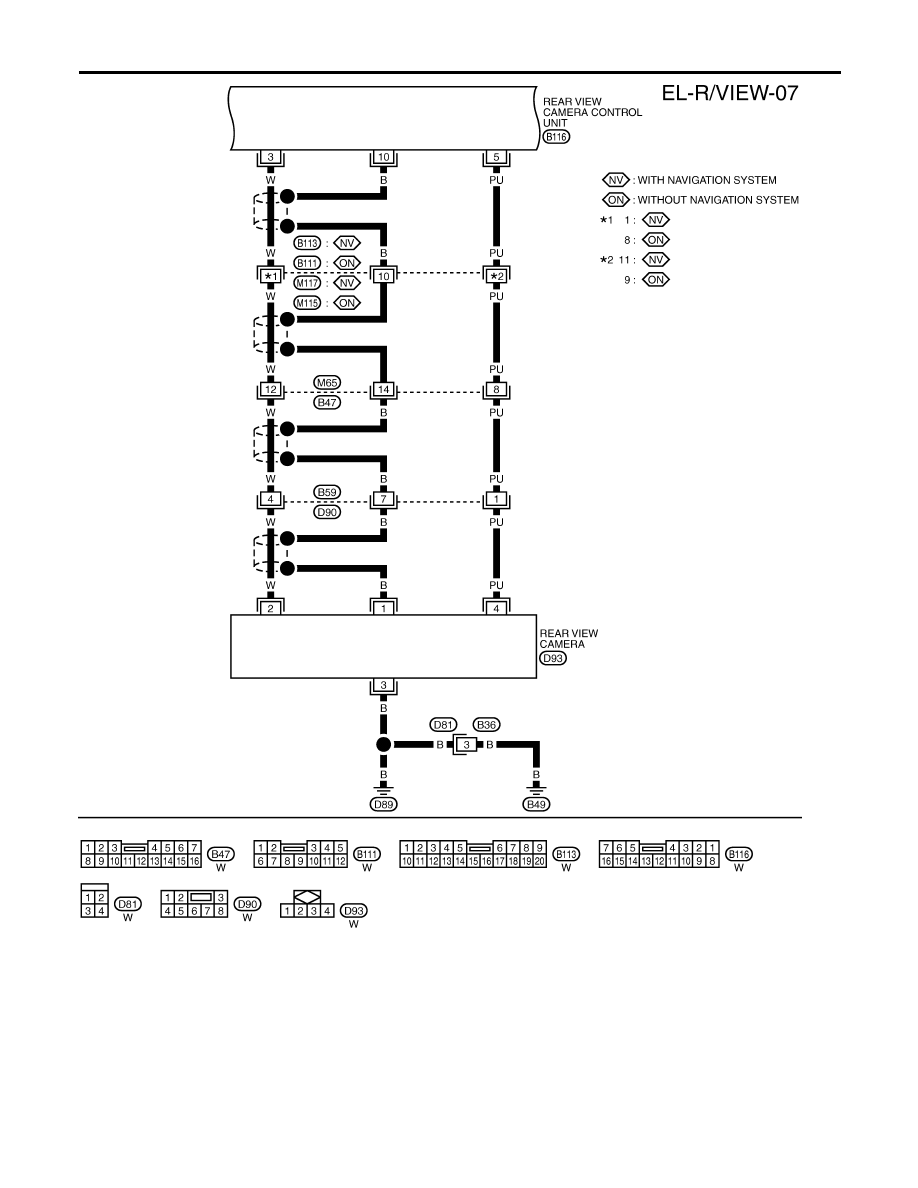

REARVIEW MONITOR

Wiring Diagram — R/VIEW — (Cont’d)

EL-165

YEL043E

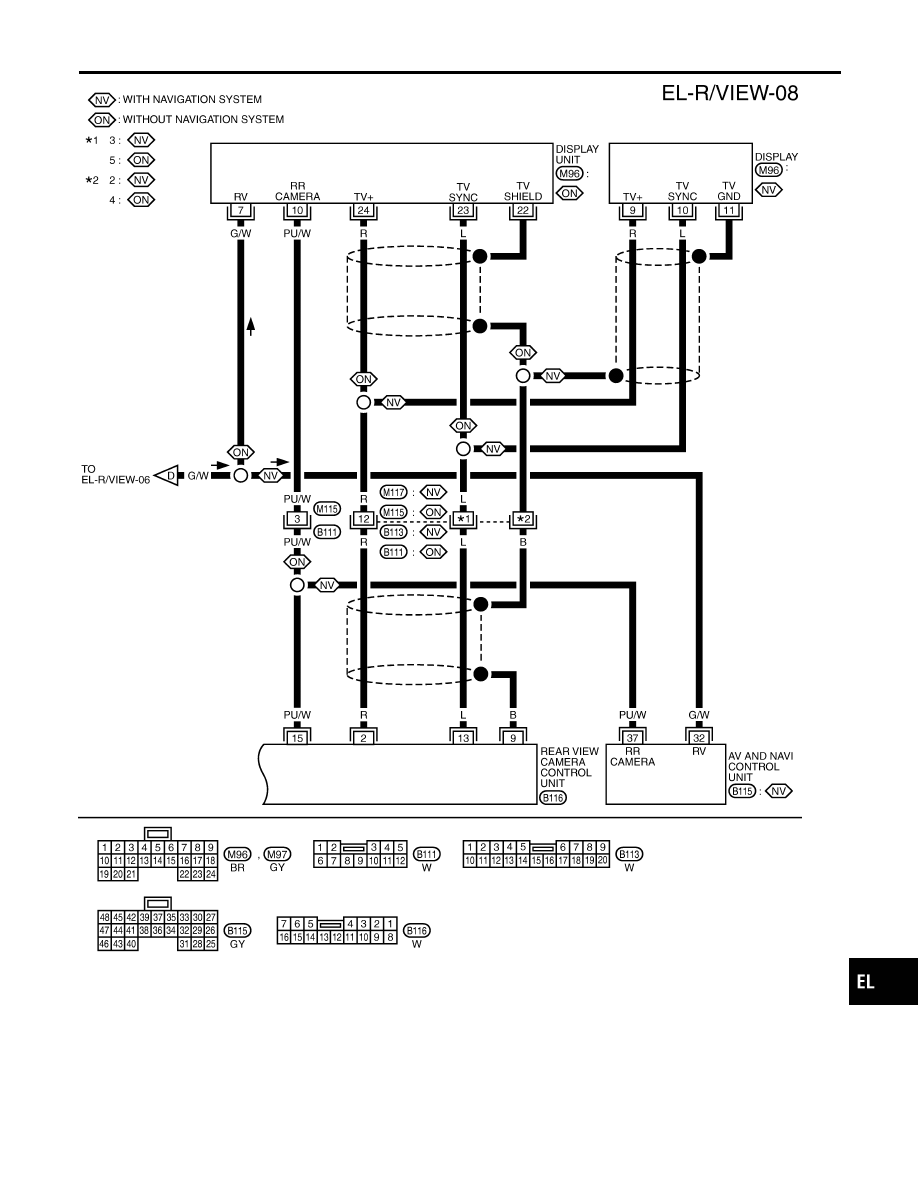

REARVIEW MONITOR

Wiring Diagram — R/VIEW — (Cont’d)

EL-166

YEL044E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REARVIEW MONITOR

Wiring Diagram — R/VIEW — (Cont’d)

EL-167

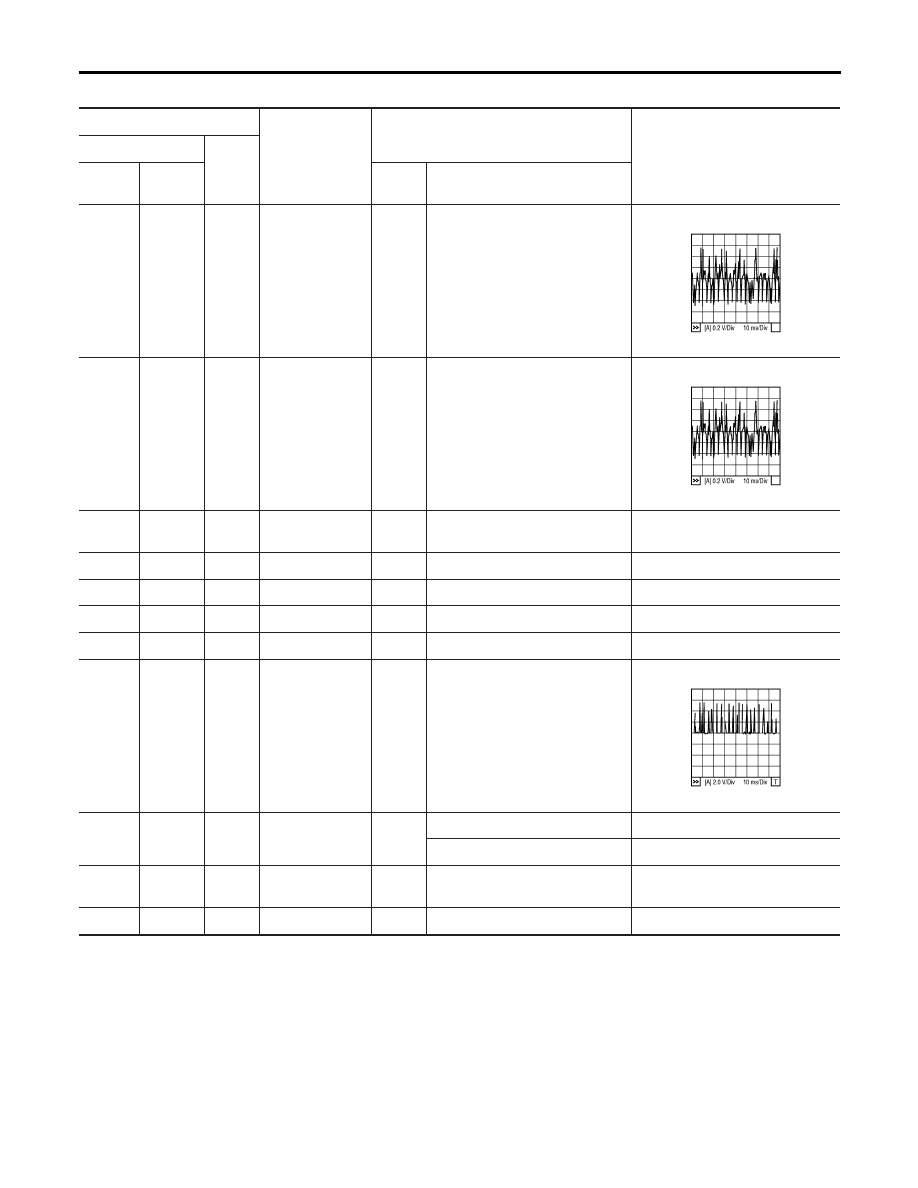

Terminals and Reference Value

NLEL0688

TERMINALS

ITEM

CONDITION

Voltage [V]

(+)

(–)

TERMI-

NAL

WIRE

COLOR

Ignition

switch

Operation

2

R

Ground

Image signal
(output

ON

Gear position: “R” position

Approximately 0V

MKIB0189E

3

W

Ground

Camera image
signal (input)

ON

Gear position “R” position

Approximately 0V

MKIB0189E

5

PU

Ground

Camera power
output

ON

Gear position: R-position

Approximately 6.5V

6

P

Ground ACC power

ACC

—

Battery voltage

7

Y

Ground Battery power

OFF

—

Battery voltage

9

B

Ground Shield ground

ON

—

—

10

B

Ground Shield ground

ON

—

—

13

L

Ground

Image synchro-
nous signal (out-
put)

ON

Gear position: R-position

Approximately 5V

MKIB0190E

14

G/W

Ground

Reverse signal
input

ON

Gear position: “R” position

Battery voltage

Gear position: Other position

Approximately 0V

15

PU/W

Ground

Connected recog-
nition signal

ON

—

Approximately 0V

16

B

Ground Ground

ON

—

—

REARVIEW MONITOR

Terminals and Reference Value

EL-168

Trouble Diagnosis

NLEL0541

POWER SUPPLY AND GROUND CIRCUIT CHECK

NLEL0541S02

1

CHECK THE FUSES

I

Check that the fuses for rearview camera control unit are blown.

MTBL1644

OK or NG

OK

©

GO TO 2.

NG

©

If fuse is blown, be sure to eliminate cause of malfunction before installing new fuse.
Refer to EL-12.

2

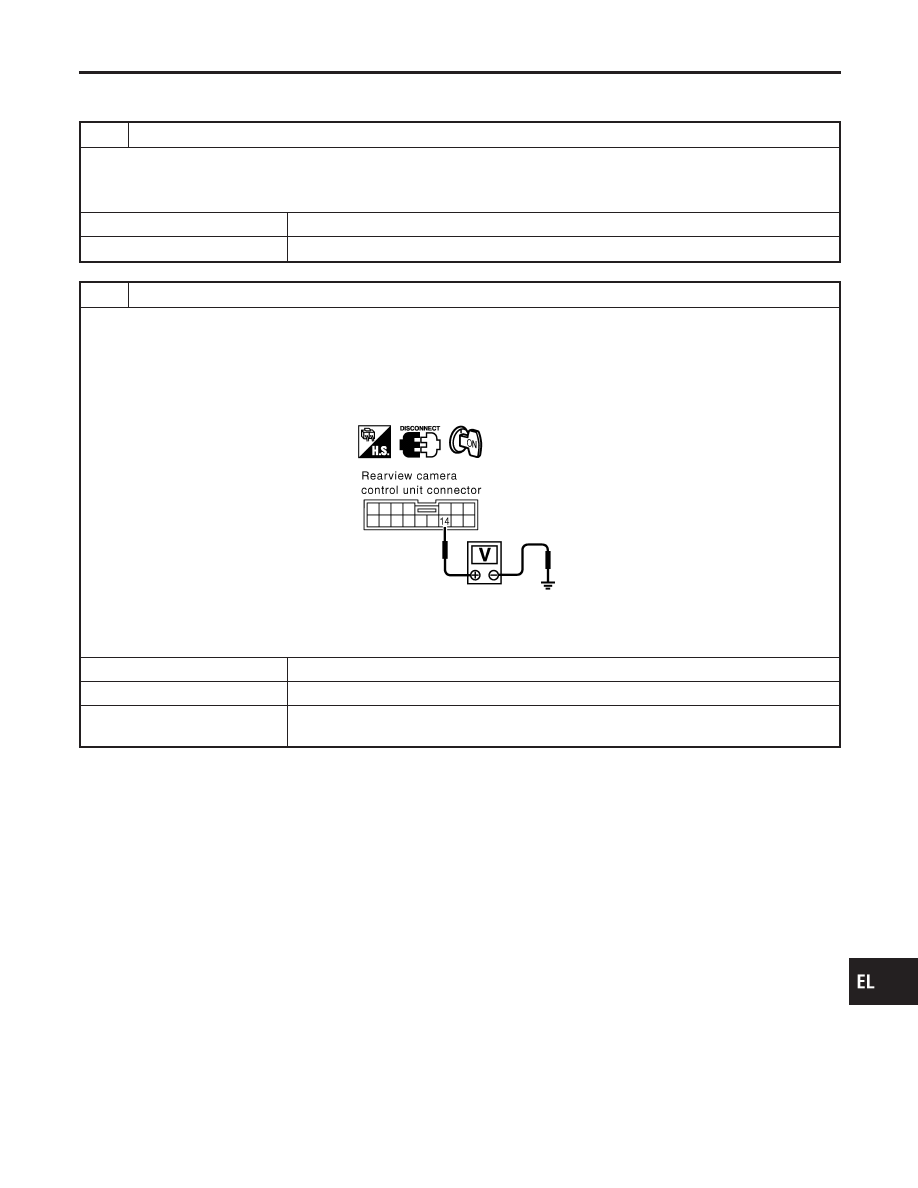

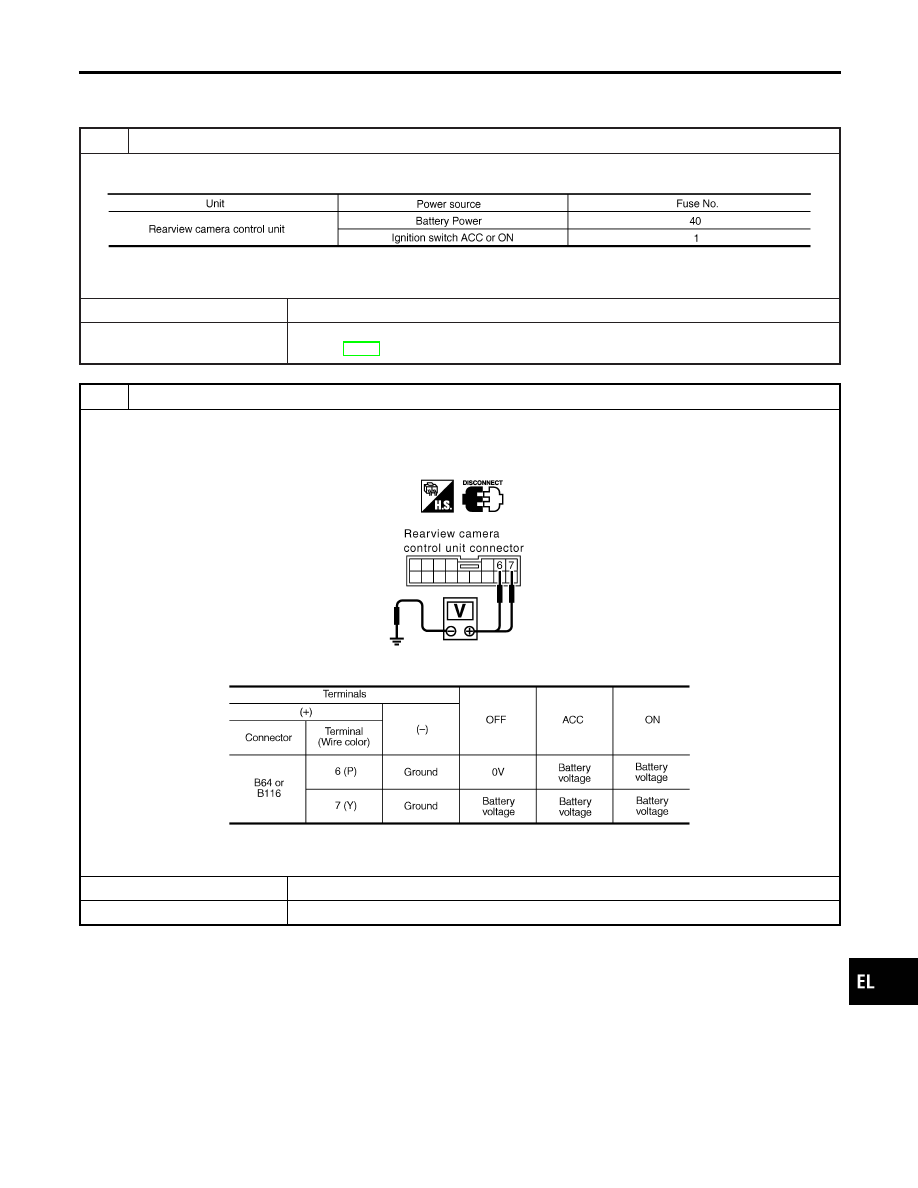

POWER SUPPLY CIRCUIT CHECK

1. Disconnect camera controller connector.
2. Check voltage rearview camera control unit B64 (LHD models) or B116 (RHD models) terminal 6 (P) and 7(Y), and

ground.

YEL604E

MTBL1645

OK or NG

OK

©

GO TO 3.

NG

©

Check harness for open or short between rearview camera control unit and fuse.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REARVIEW MONITOR

Trouble Diagnosis

EL-169

3

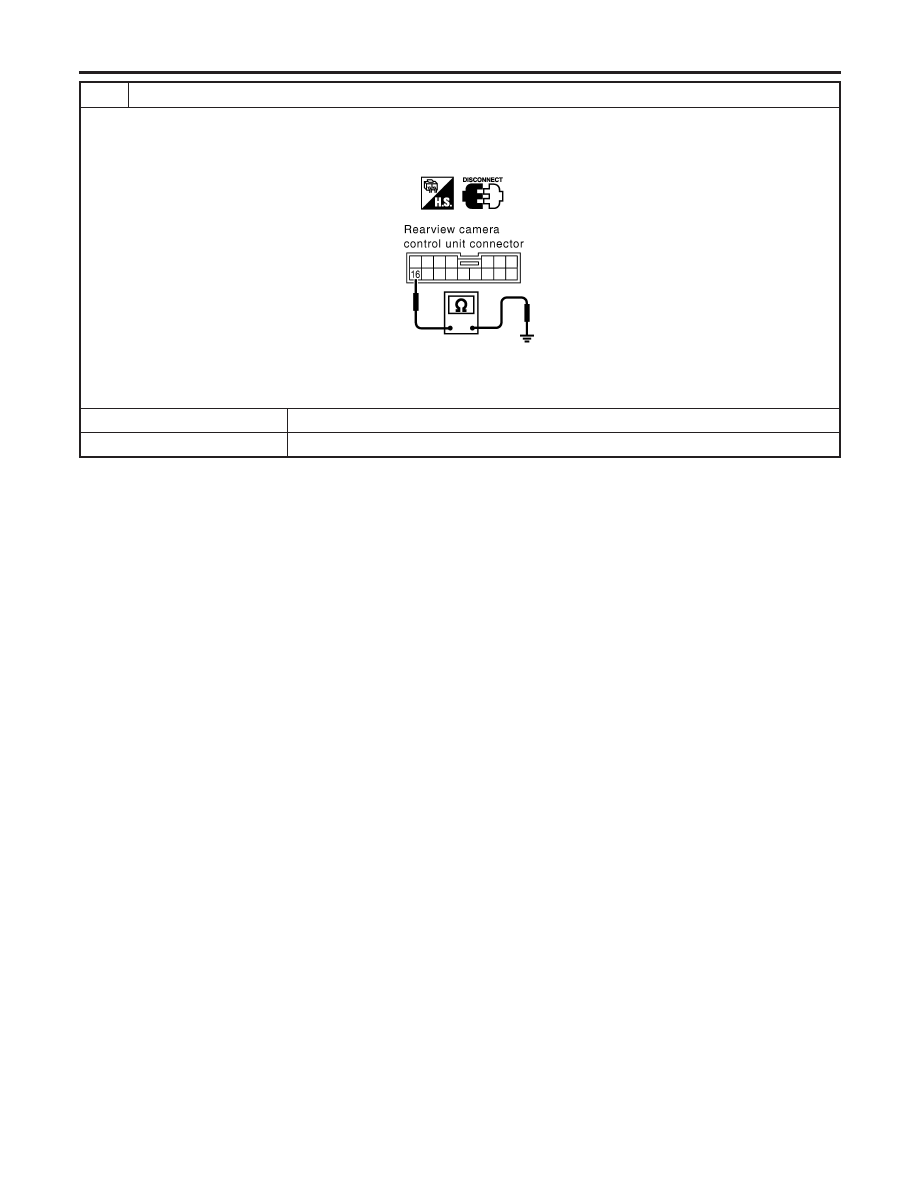

GROUND CIRCUIT CHECK

Check the following.

I

Continuity between rearview camera control unit harness connector B64 (LHD models) or B116 (RHD models) terminal
16 (B) and ground.

YEL606E

Continuity should exist.

OK or NG

OK

©

INSPECTION END

NG

©

Check ground harness.

REARVIEW MONITOR

Trouble Diagnosis (Cont’d)

EL-170

REARVIEW IS NOT DISPLAYED WITH THE SELECTOR
LEVER IN R-POSITION.

=NLEL0541S03

1

BACKUP LAMP INSPECTION

1. Turn ignition switch ON position.
2. Shift the selector lever to R-position.

Does backup lamp illuminate?

Yes

©

GO TO 2.

No

©

Check backup lamp system.

2

CHECK REVERSE POSITION INPUT SIGNAL I

1. Turn ignition switch OFF.
2. Disconnect rearview camera control unit connector.
3. Turn ignition switch ON.
4. Shift the selector lever to R-position.
5. Check voltage between rearview camera control unit harness connector B64 (LHD models) or B116 (RHD models) ter-

minal 14 (G/W) and ground.

YEL603E

Battery voltage should exist.

OK or NG

OK

©

GO TO 3.

(With navigation system)

OK

©

GO TO 4.

(Without navigation system)

NG

©

Check harness for open or short between rearview camera control unit and backup lamp
switch (M/T models) or park/neutral position switch (A/T models).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REARVIEW MONITOR

Trouble Diagnosis (Cont’d)

EL-171

3

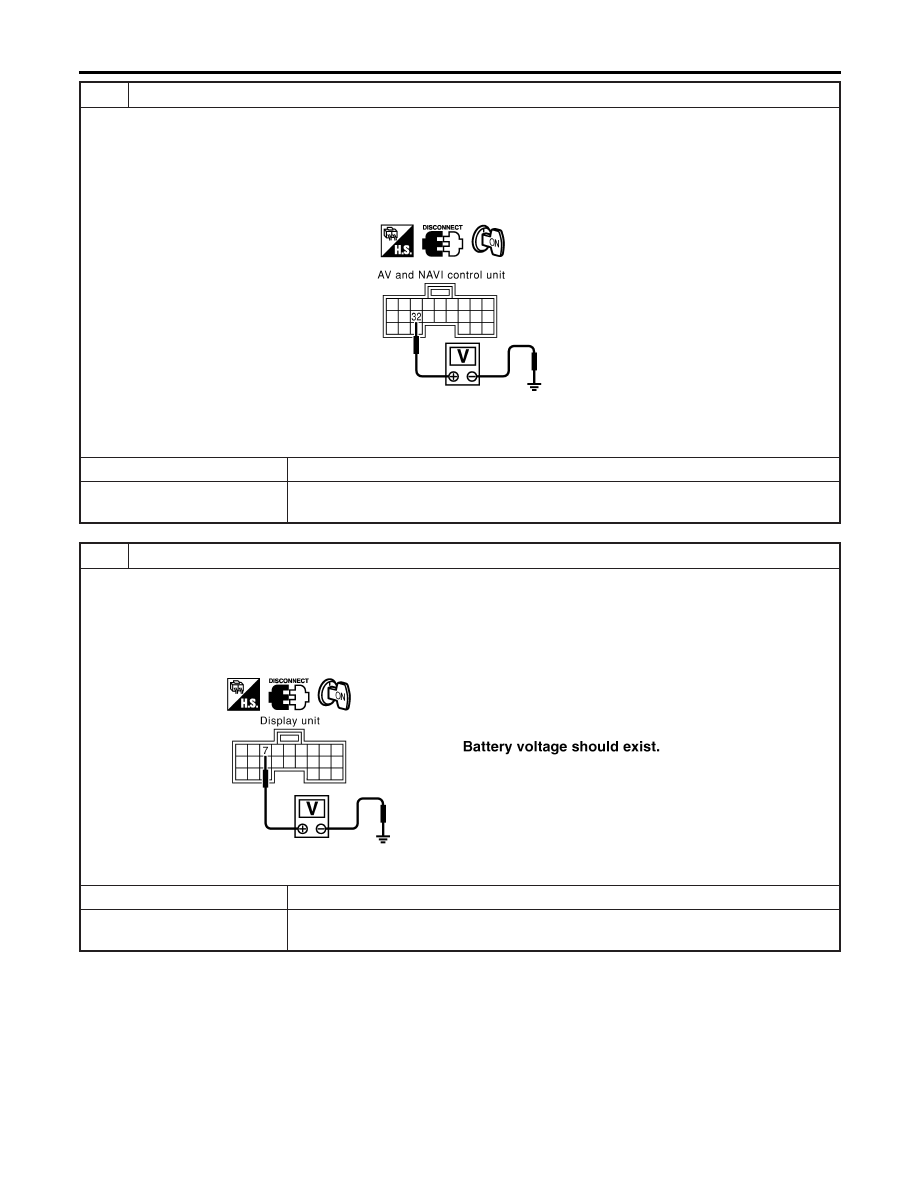

CHECK REVERSE POSITION INPUT SIGNAL/WITH NAVIGATION SYSTEM

1. Turn ignition switch OFF.
2. Disconnect rear AV and NAVI control unit connector.
3. Turn ignition switch ON.
4. Shift the selector lever to R-position.
5. Check voltage between AV and NAVI control unit harness connector B63 (LHD models) B115 (RHD models) terminal

32 (G/W) and ground.

MKIB0179E

Battery voltage should exist.

OK or NG

OK

©

GO TO 5.

NG

©

Check harness for open or short between AV and NAVI control unit and backup lamp
switch (M/T models) or park/neutral position switch (A/T model).

4

CHECK REVERSE POSITION INPUT SIGNAL/WITHOUT NAVIGATION SYSTEM

1. Turn ignition switch OFF.
2. Disconnect display unit connector.
3. Turn ignition switch ON.
4. Shift the selector lever to R-position.
5. Check voltage between display unit harness connector M96 terminal 7 (G/W) and ground.

YEL579E

OK or NG

OK

©

GO TO 5.

NG

©

Check harness for open or short between display unit and back up lamp switch (M/T
models) or park/neutral position switch (A/T model).

REARVIEW MONITOR

Trouble Diagnosis (Cont’d)

EL-172

5

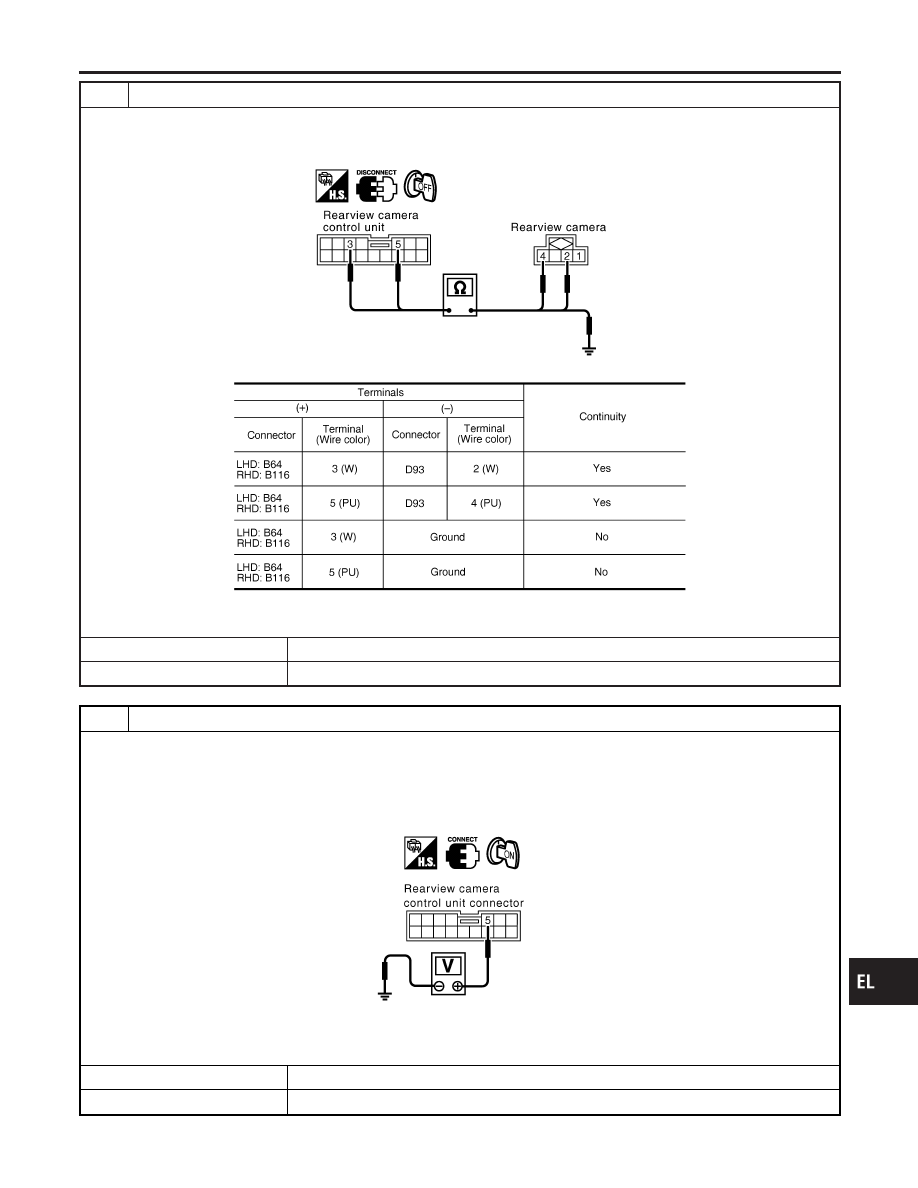

CHECK REARVIEW CAMERA CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect rearview camera control unit connector and rearview camera connector.
3. Check continuity between rearview camera control unit and rearview camera.

YEL576E

MTBL1646

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace harness.

6

CHECK REARVIEW CAMERA CONTROL UNIT OUTPUT SIGNAL

1. Connect rearview camera control unit connector.
2. Turn ignition switch ON.
3. Shift the selector lever to R-position.
4. Check voltage between rearview camera control unit harness connector B64 (LHD models) or B116 (RHD models) ter-

minal 5 (PU) and ground.

YEL605E

Approx. 6.5V

OK or NG

OK

©

GO TO 7.

NG

©

Replace rearview camera control unit.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REARVIEW MONITOR

Trouble Diagnosis (Cont’d)

EL-173

7

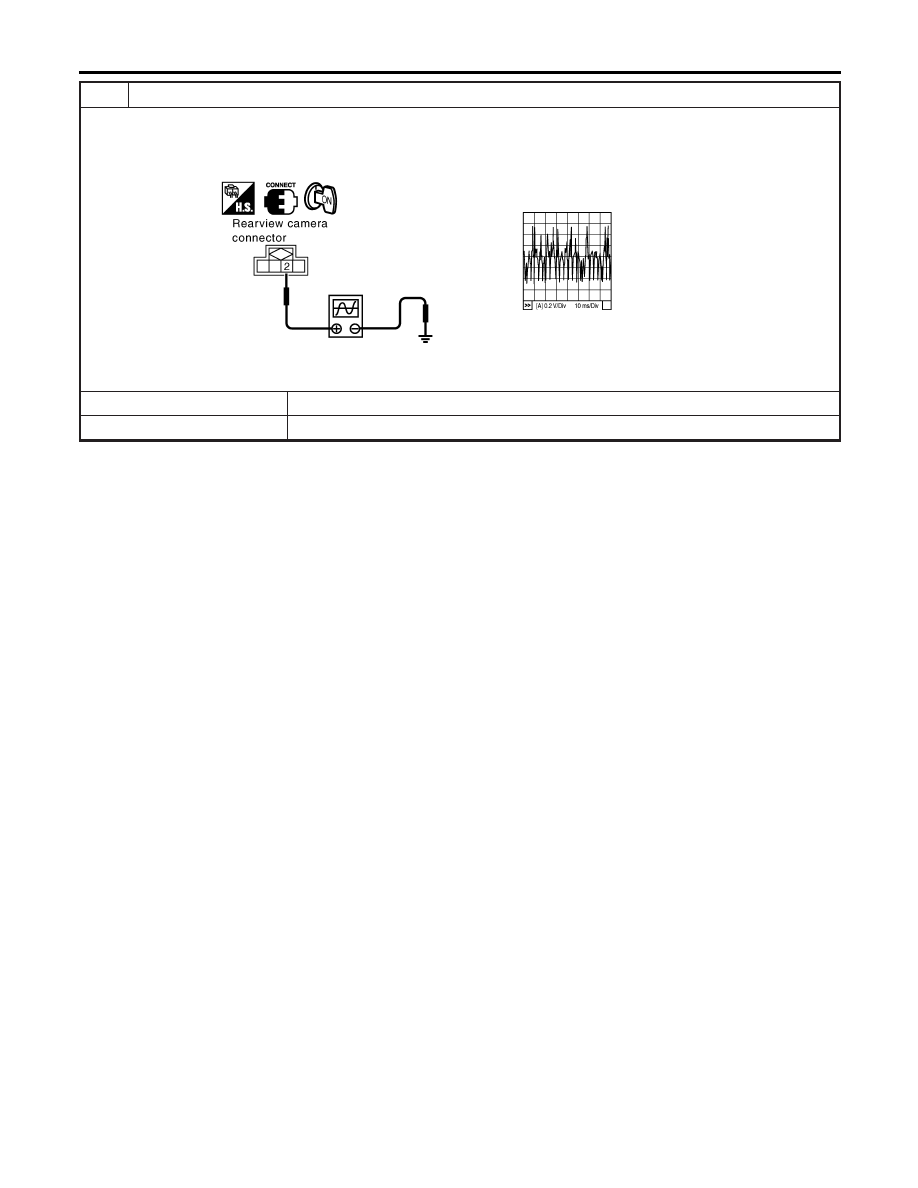

CHECK REARVIEW CAMERA SIGNAL

1. Connect the rearview camera connector.
2. Check voltage between rearview camera harness connector T5 (sedan models), D91 (wagon models) or B56 (hatch

back models) each terminal 2 (W) and ground.

YEL577E

OK or NG

OK

©

Replace rearview camera control unit.

NG

©

Replace rearview camera.

REARVIEW MONITOR

Trouble Diagnosis (Cont’d)

EL-174

THE REARVIEW IMAGE IS DISTORTED.

=NLEL0541S04

1

CHECK SYNCHRO SIGNAL OPEN OR SHORT CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect rearview camera control unit connector and display unit.
3. Check continuity between display (with navigation system), display unit (without navigation system) and rearview cam-

era control unit.

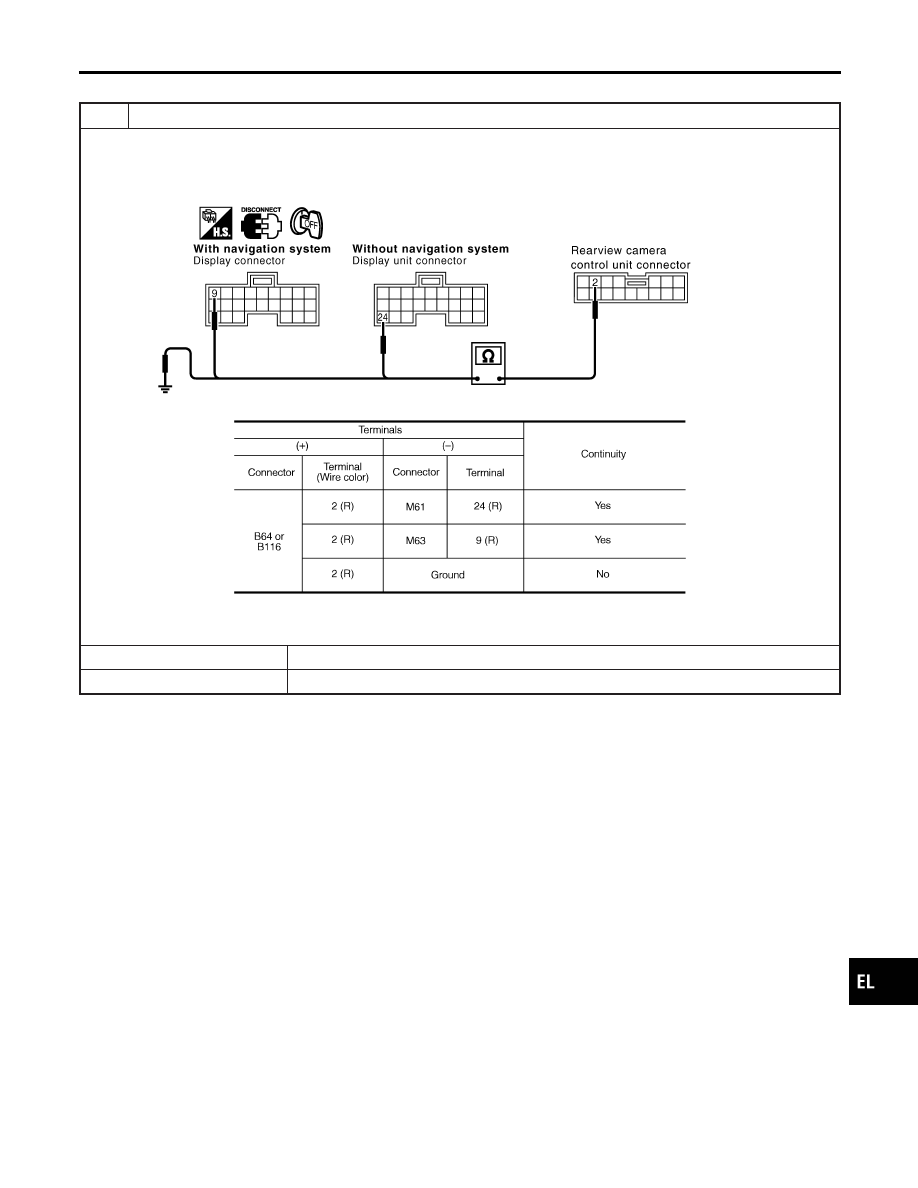

YEL580E

MTBL1647

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace harness.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REARVIEW MONITOR

Trouble Diagnosis (Cont’d)

EL-175

2

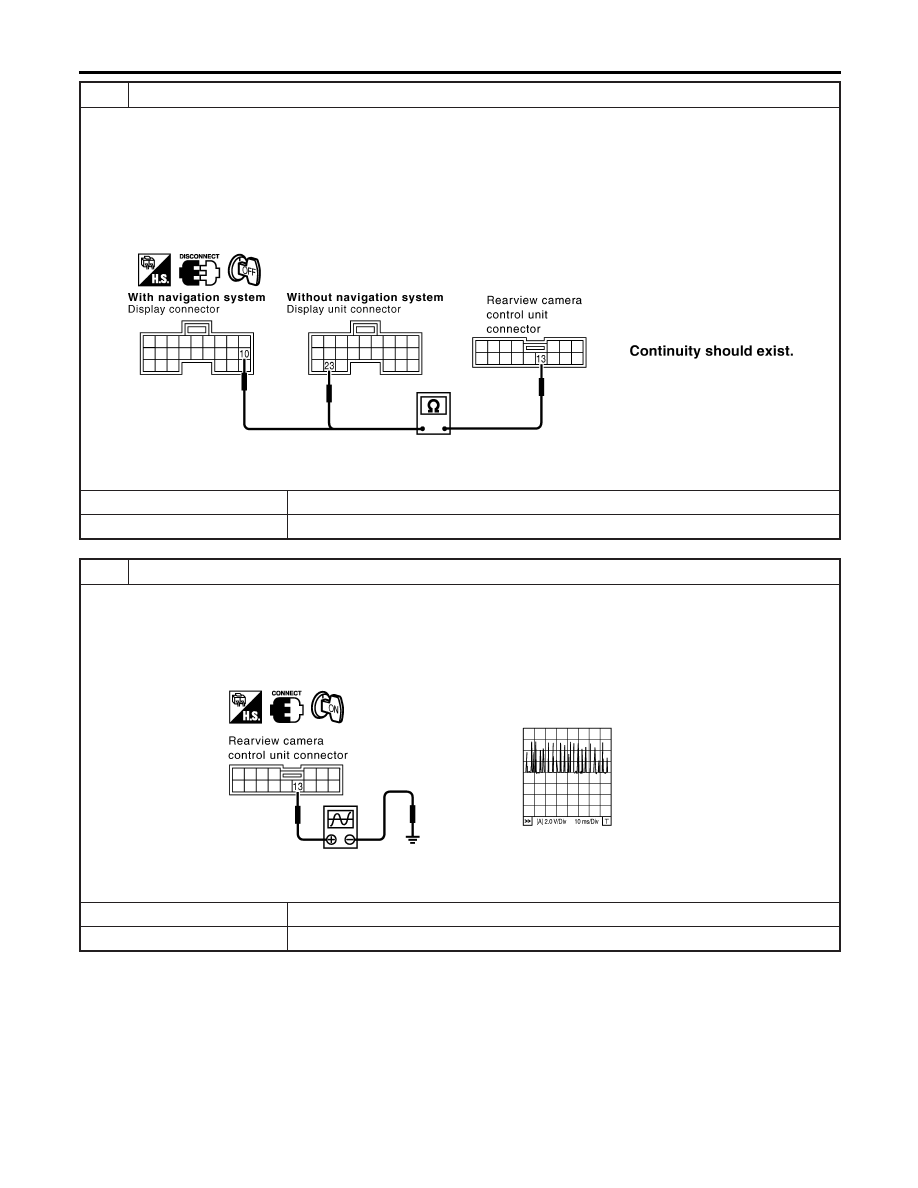

CHECK SYNCHRO SIGNAL OPEN OR SHORT CIRCUIT

Check the following.
With navigation system

I

Continuity between display harness connector M96 terminal 10 (L) and rearview camera control unit harness connector
B64 (LHD models) or B116 (RHD models) terminal 13 (L).

Without navigation system

I

Continuity between display unit harness connector M96 terminal 23 (L) and rearview camera harness connector M64
(LHD models) B116 (RHD models) control unit harness connector B64 (LHD models) or B116 (RHD models) terminal 13
(L).

YEL581E

Continuity should exist.

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace harness.

3

CHECK REARVIEW CONTROL UNIT SYNCHRO SIGNAL

1. Connect rearview camera control unit connector.
2. Turn ignition switch ON.
3. Shift the selector lever to R-position.
4. Check signal between rearview camera control unit harness connector B64 (LHD models) or B116 (RHD models) termi-

nal 13 (L) and ground with oscilloscope or CONSULT-II.

YEL578E

OK or NG

OK

©

Replace display unit or display.

NG

©

Replace rearview camera control unit.

REARVIEW MONITOR

Trouble Diagnosis (Cont’d)

EL-176
