Almera Tino V10 (2003 year). Manual - part 160

YEL930D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

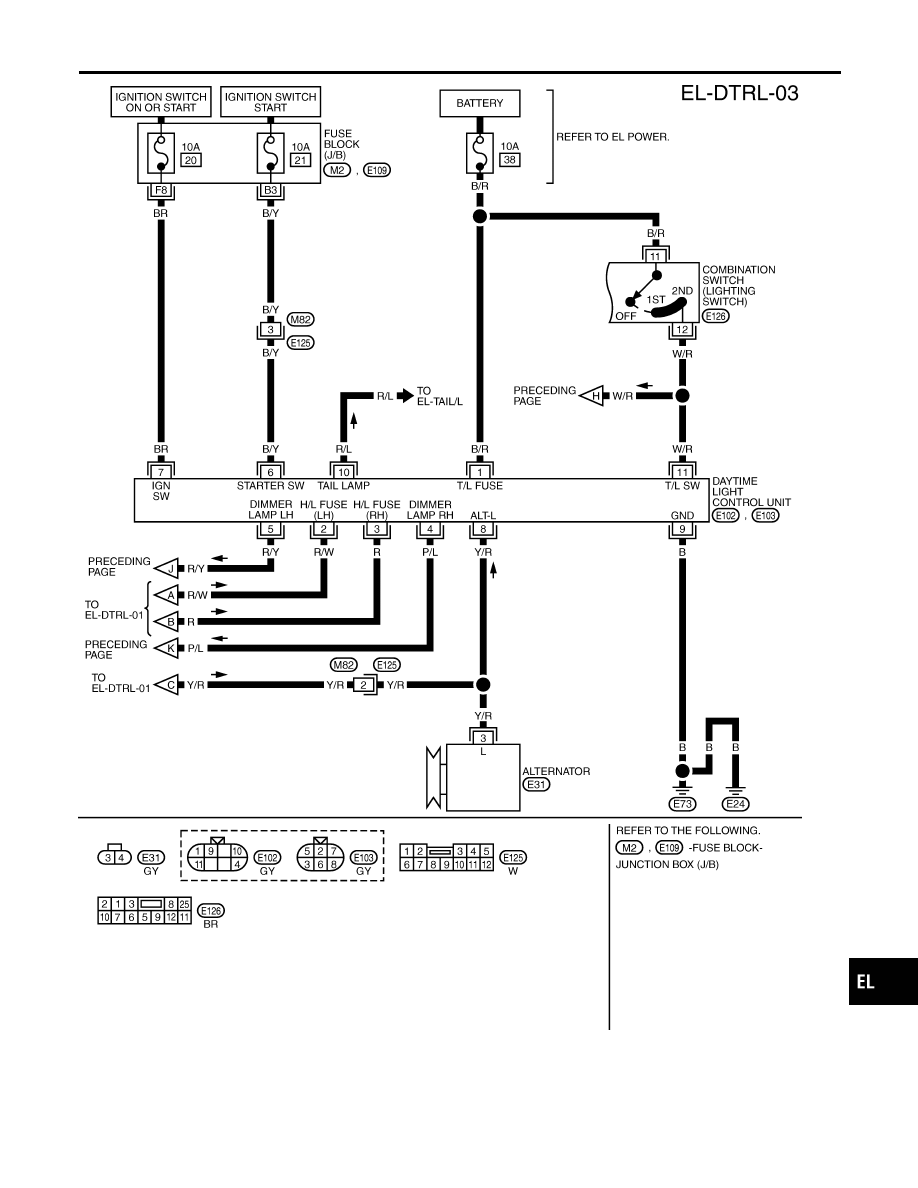

HEADLAMP — DAYTIME LIGHT SYSTEM —

Wiring Diagram — DTRL — (Cont’d)

EL-49

Trouble Diagnoses

NLEL0354

DAYTIME LIGHT UNIT INSPECTION TABLE

NLEL0354S01

Terminal No.

Connections

INPUT (I)/ OUT-

PUT (O)

Operated condition

Voltage (V) (Approxi-

mate values)

1

Power source for illumi-
nation & tail lamp

—

—

12

2

Power source for head-
lamp LH

—

—

12

3

Power source for head-
lamp RH

—

—

12

4

Headlamp RH

O

ON (daytime light operating*)

12

OFF

0

5

Headlamp LH

O

ON (daytime light operating*)

12

OFF

0

6

Start signal

I

Ignition switch

START

12

ON, ACC or OFF

0

7

Power source

—

Ignition switch

ON or START

12

ACC or OFF

0

8

Alternator “L” terminal

I

Engine

Running

12

Stopped

0

9

Ground

—

—

—

10

Illumination & tail lamp

O

ON (daytime light operating*)

12

OFF

0

11

Lighting switch

I

1ST·2ND position

12

OFF

0

*: Daytime light operating: Lighting switch in “OFF” position with engine running.

Bulb Replacement

NLEL0355

Refer to “HEADLAMP” (EL-43).

HEADLAMP — DAYTIME LIGHT SYSTEM —

Trouble Diagnoses

EL-50

Aiming Adjustment

NLEL0356

Refer to “HEADLAMP” (EL-44).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

HEADLAMP — DAYTIME LIGHT SYSTEM —

Aiming Adjustment

EL-51

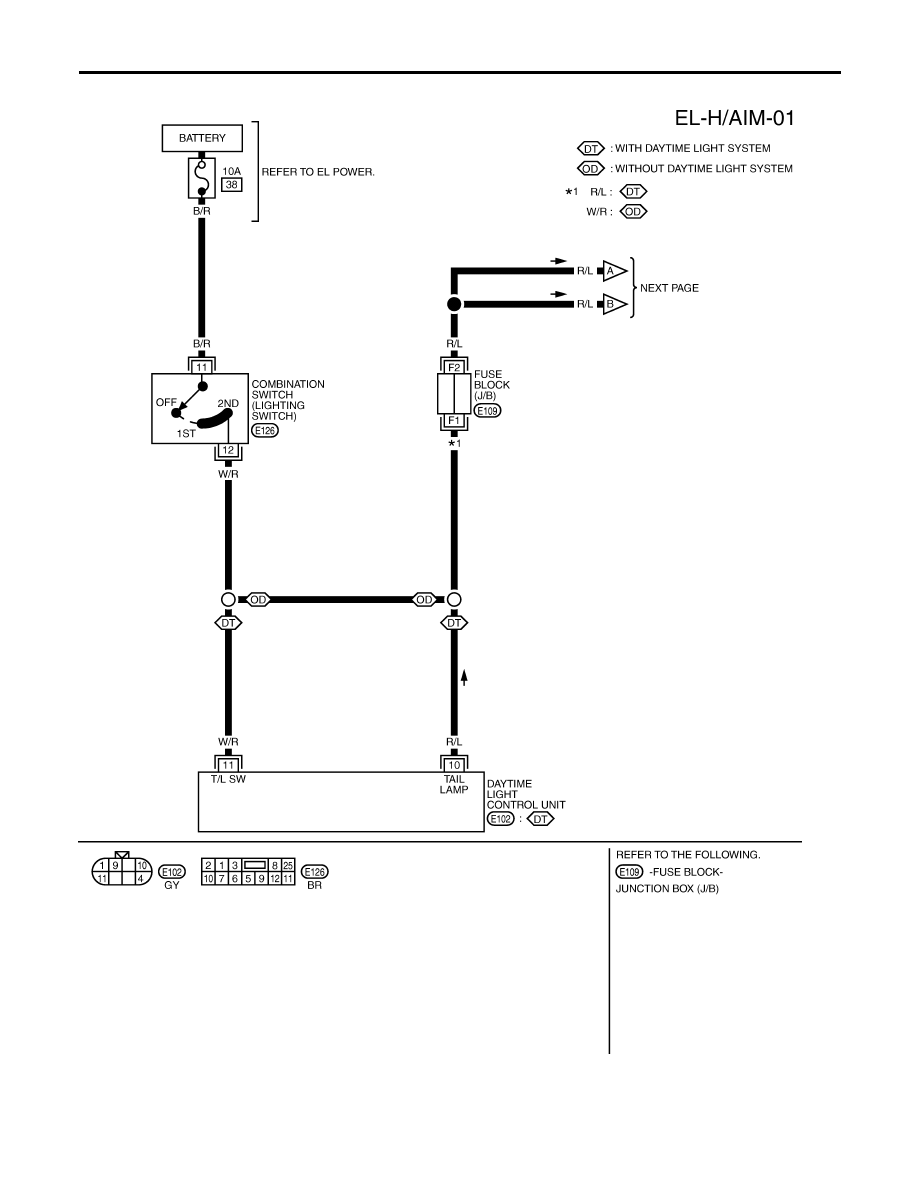

Wiring Diagram — H/AIM —

NLEL0424

YEL931D

HEADLAMP — HEADLAMP AIMING CONTROL —

Wiring Diagram — H/AIM —

EL-52

YEL932D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

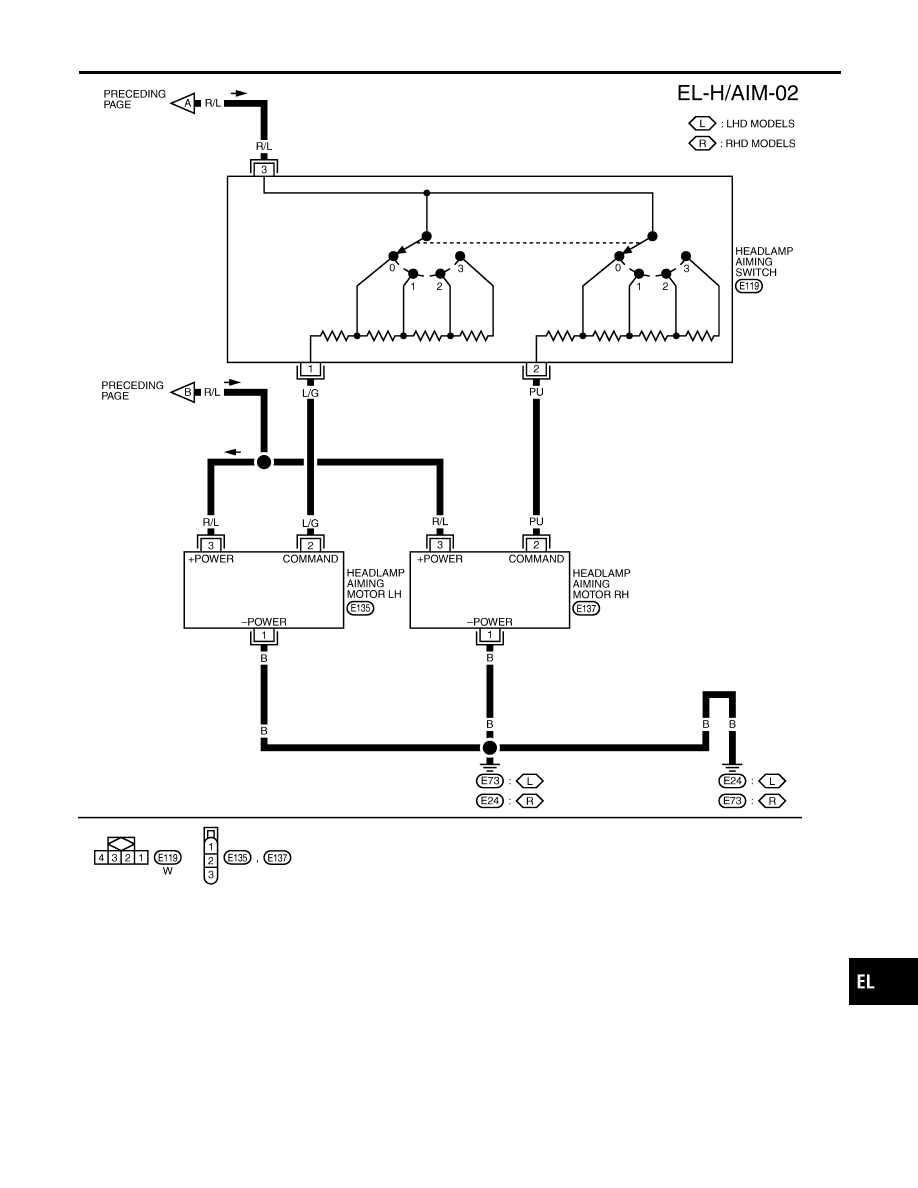

HEADLAMP — HEADLAMP AIMING CONTROL —

Wiring Diagram — H/AIM — (Cont’d)

EL-53

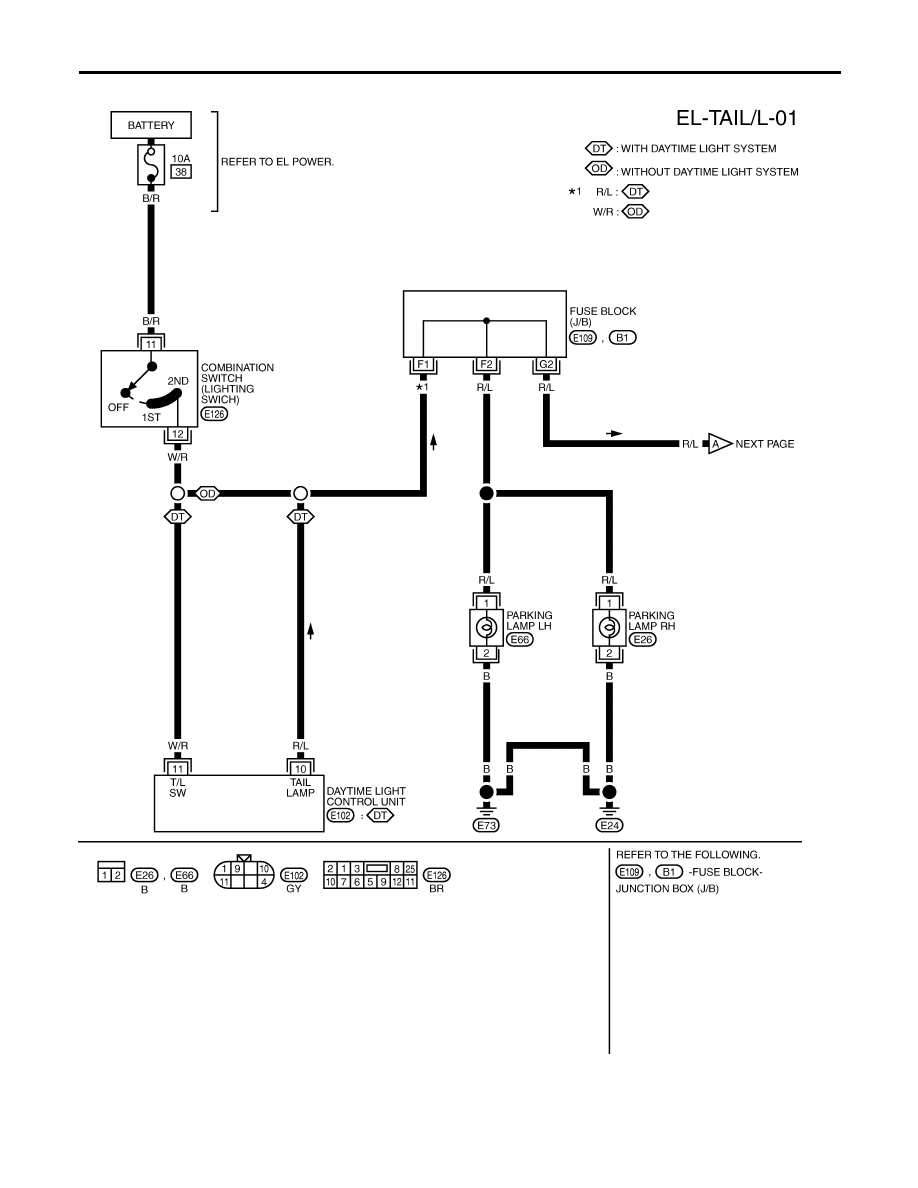

Wiring Diagram — TAIL/L —

NLEL0425

YEL933D

PARKING, LICENSE AND TAIL LAMPS

Wiring Diagram — TAIL/L —

EL-54

YEL934D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

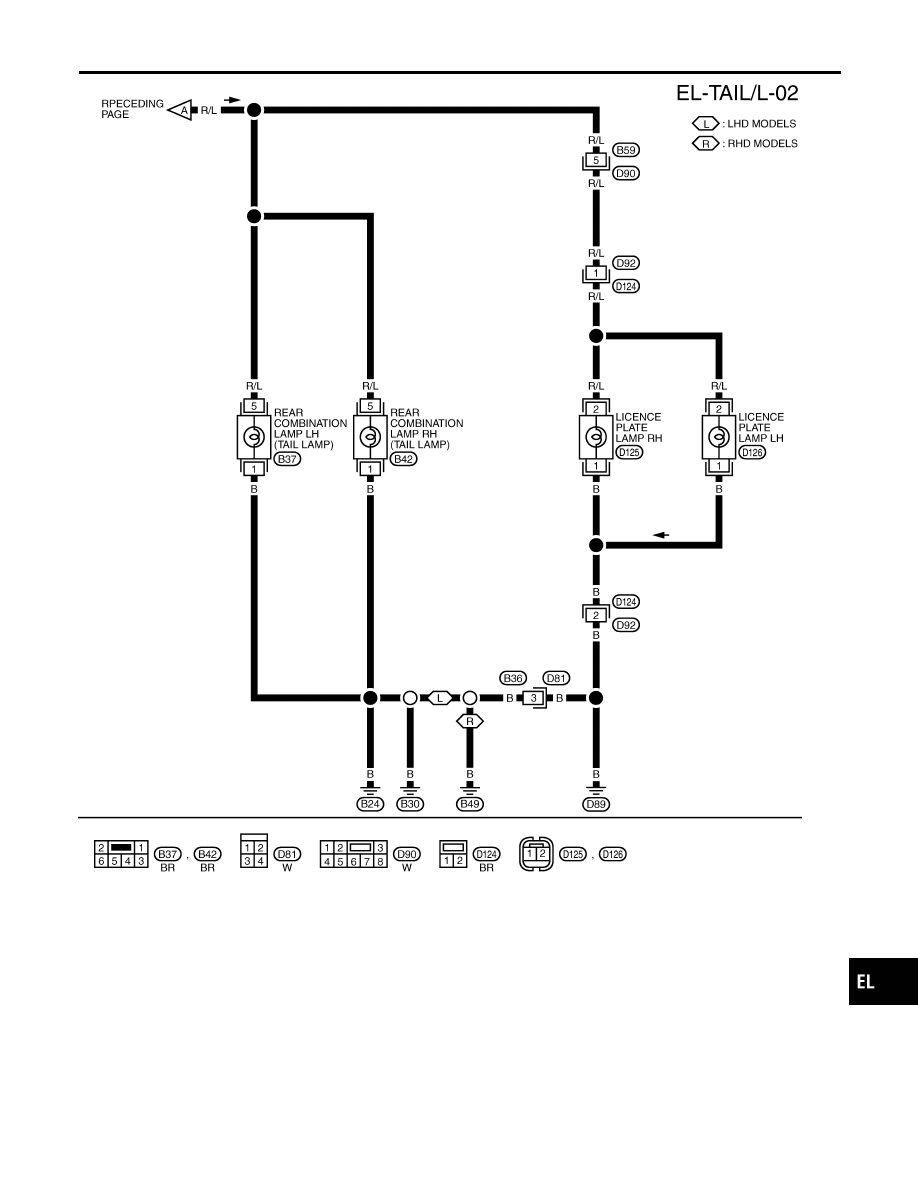

PARKING, LICENSE AND TAIL LAMPS

Wiring Diagram — TAIL/L — (Cont’d)

EL-55

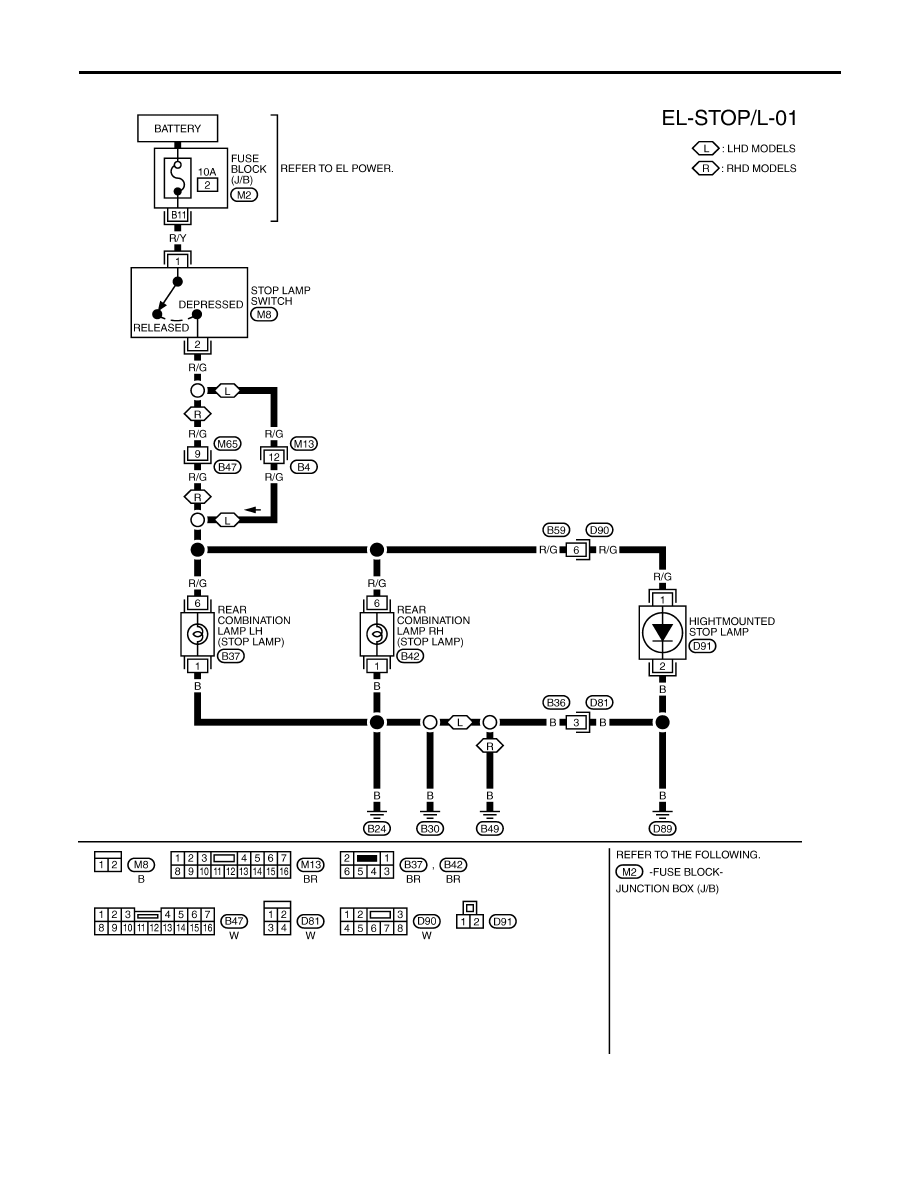

Wiring Diagram — STOP/L —

NLEL0426

YEL935D

STOP LAMP

Wiring Diagram — STOP/L —

EL-56

Wiring Diagram — BACK/L —

NLEL0427

YEL936D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

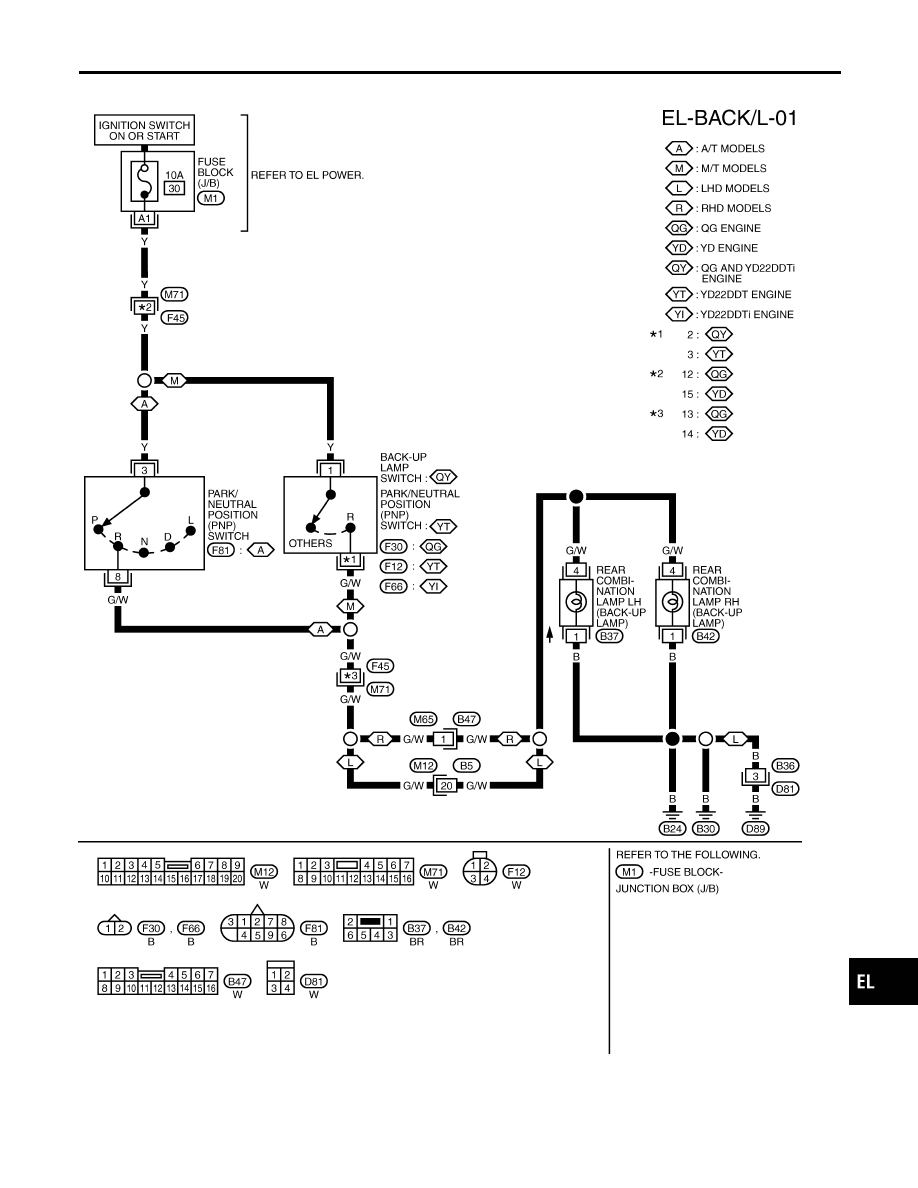

BACK-UP LAMP

Wiring Diagram — BACK/L —

EL-57

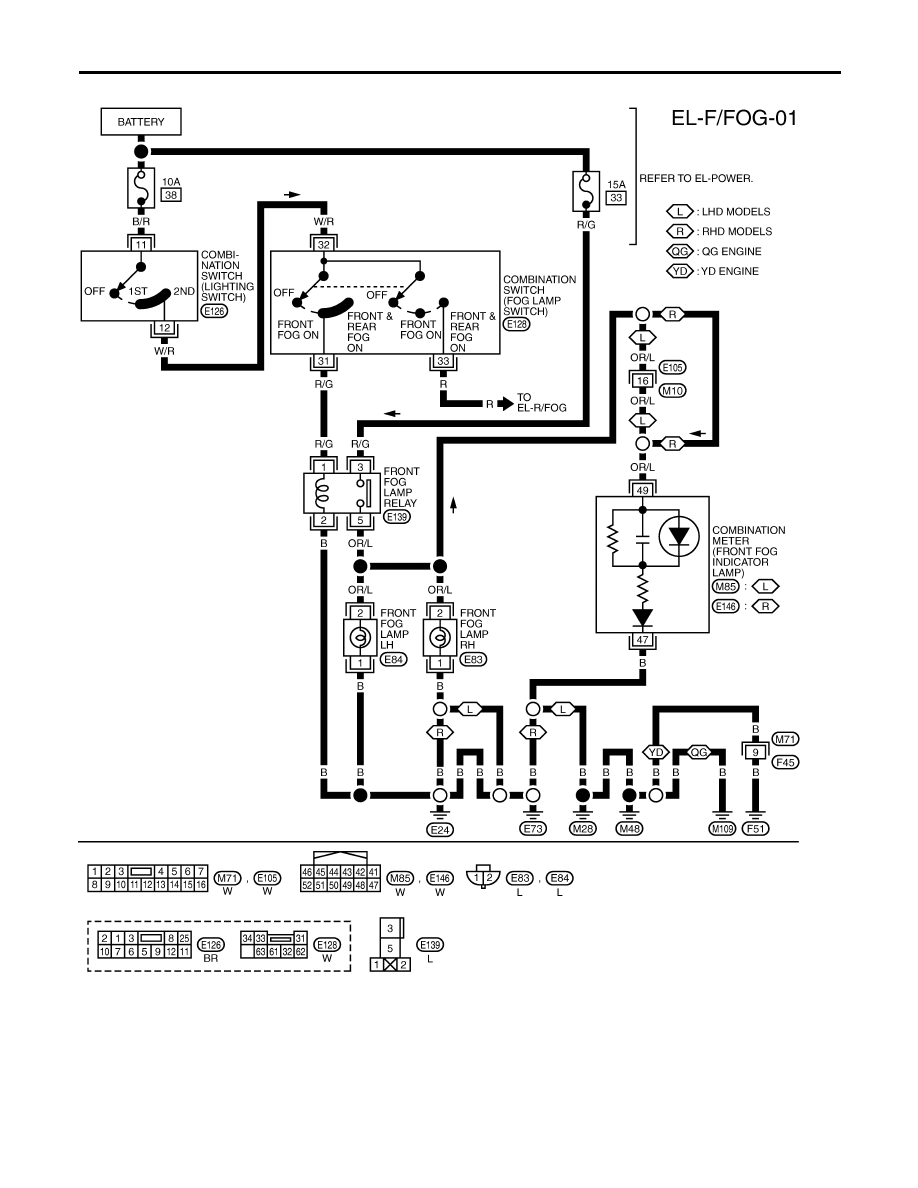

Wiring Diagram — F/FOG —

NLEL0428

YEL937D

FRONT FOG LAMP

Wiring Diagram — F/FOG —

EL-58

NEL715

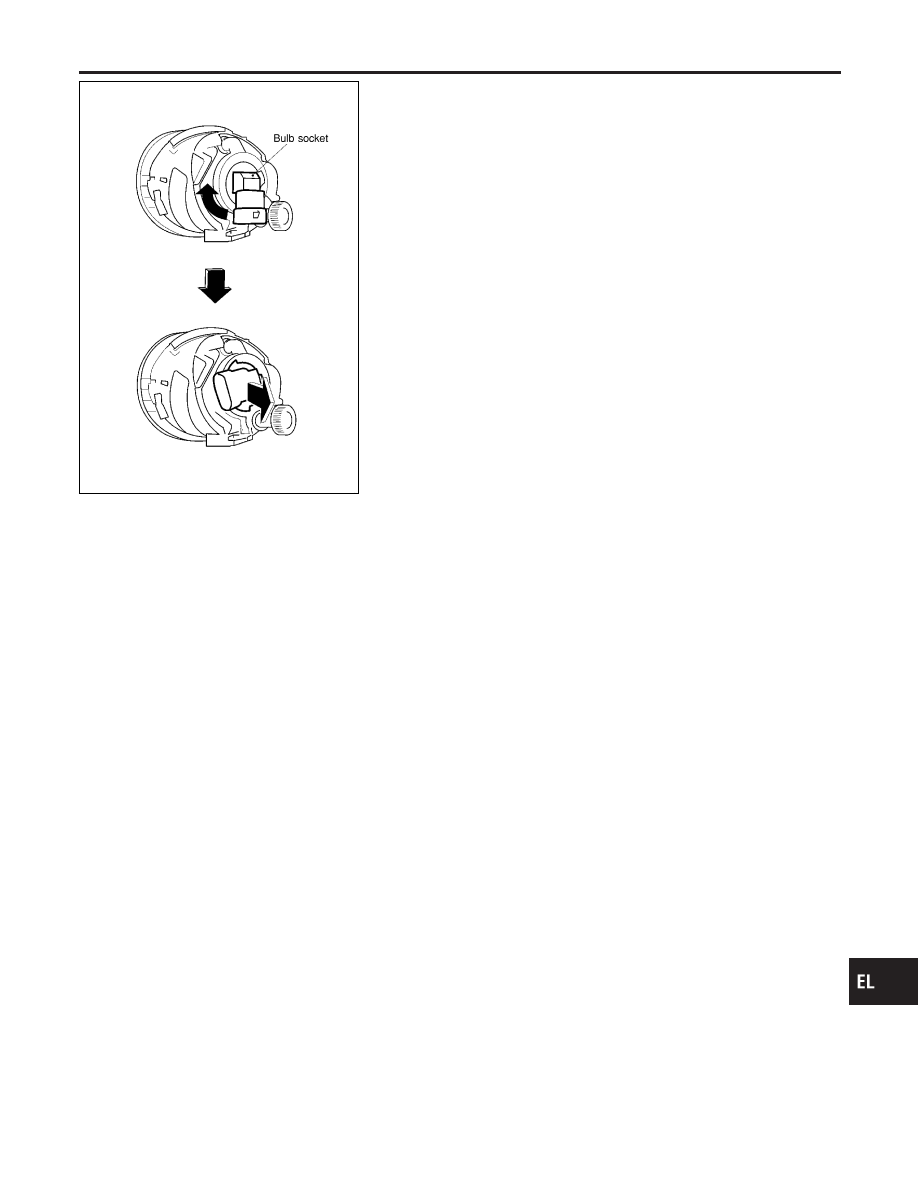

Bulb Replacement

NLEL0314

The front fog lamp is a semi-sealed beam type which uses a
replaceable halogen bulb.

I

Grasp only the plastic base when handling the bulb. Never
touch the glass envelope.

1.

Disconnect the battery cable.

2.

Disconnect the harness connector.

3.

Remove the front fog lamp bulb carefully. Do not shake the
bulb when removing it.

4.

Install in the reverse order of removal.

CAUTION:

I

Do not leave front fog lamp reflector without bulb for a
long period of time. Dust, moisture, smoke, etc. entering
front fog lamp body may affect the performance of the
front fog lamp. Remove front fog lamp bulb from the front
fog lamp reflector just before a replacement bulb is
installed.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT FOG LAMP

Bulb Replacement

EL-59

NEL714

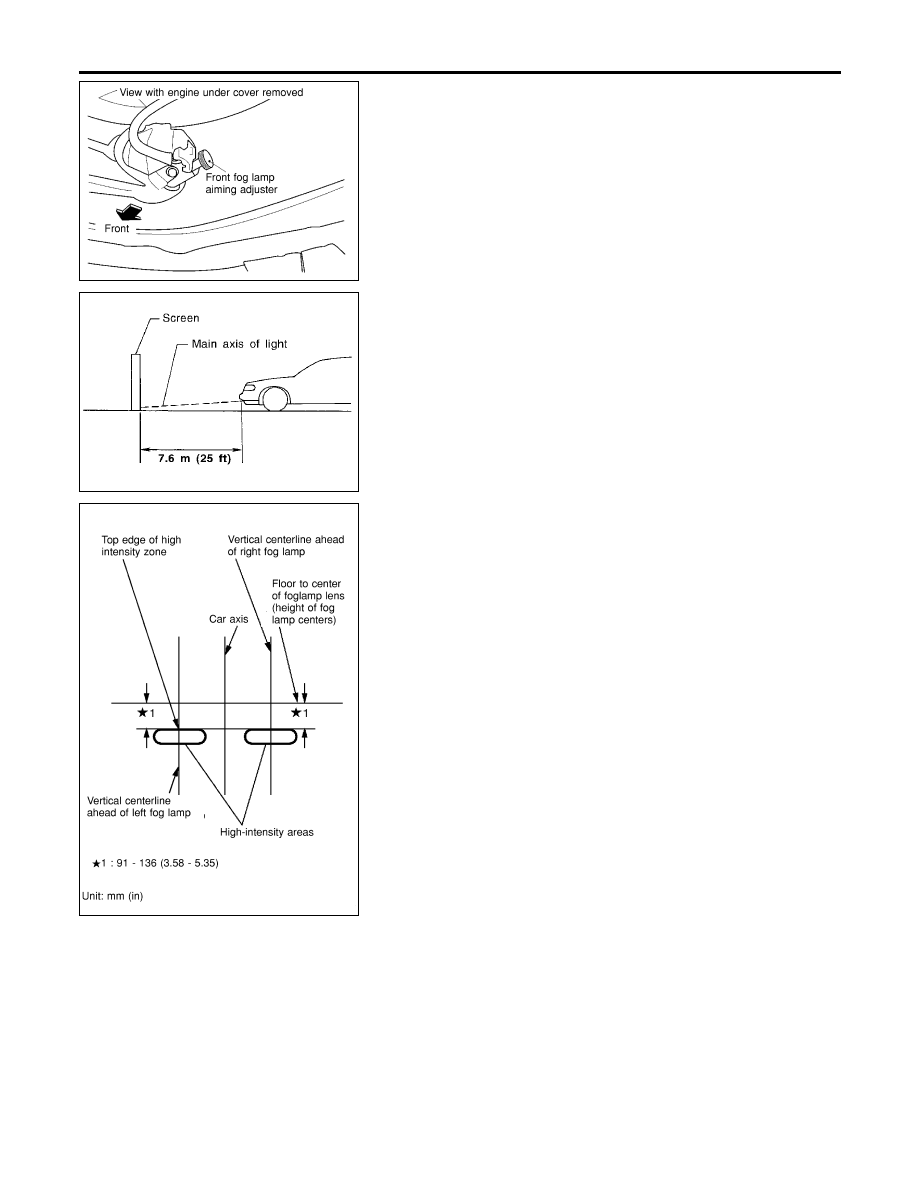

Aiming Adjustment

=NLEL0029

Before performing aiming adjustment, make sure of the following.
1)

Keep all tires inflated to correct pressure.

2)

Place vehicle on level ground.

3)

See that vehicle is unloaded (except for full levels of coolant,
engine oil and fuel, and spare tire, jack, and tools). Have the
driver or equivalent weight placed in driver’s seat.

Adjust aiming in the vertical direction by turning the adjusting
screw.

MEL327G

1.

Set the distance between the screen and the center of the fog
lamp lens as shown at left.

2.

Remove front fog lamp rim. For detail, refer to “BODY END” in
BT section.

3.

Turn front fog lamps ON.

NEL716

4.

Adjust front fog lamps so that the top edge of the high inten-
sity zone is 91 to 136 mm (3.58 to 5.35 in) below the height of
the fog lamp centers as shown at left.

I

When performing adjustment, if necessary, cover the head-
lamps and opposite fog lamp.

FRONT FOG LAMP

Aiming Adjustment

EL-60

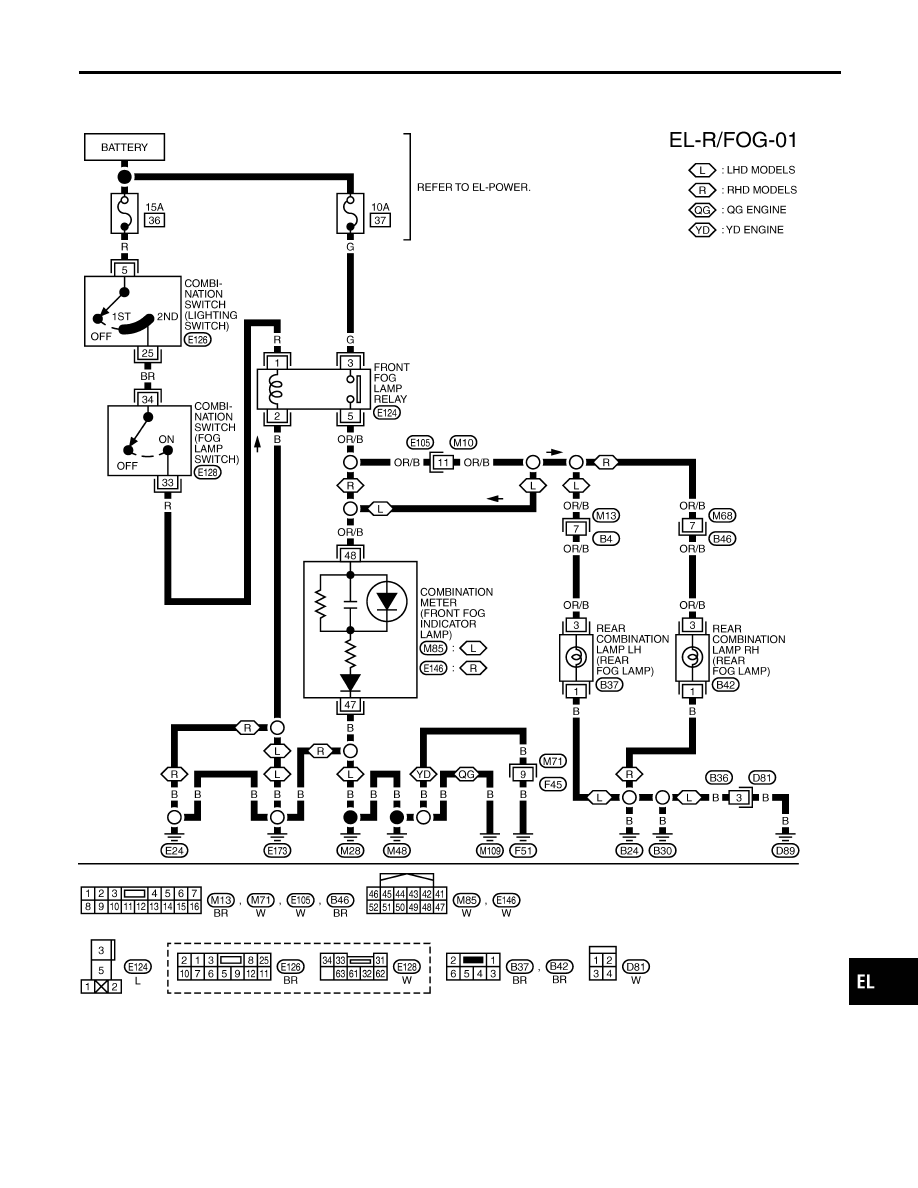

Wiring Diagram — R/FOG —

NLEL0429

TYPE 1

NLEL0429S01

YEL938D

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR FOG LAMP

Wiring Diagram — R/FOG —

EL-61

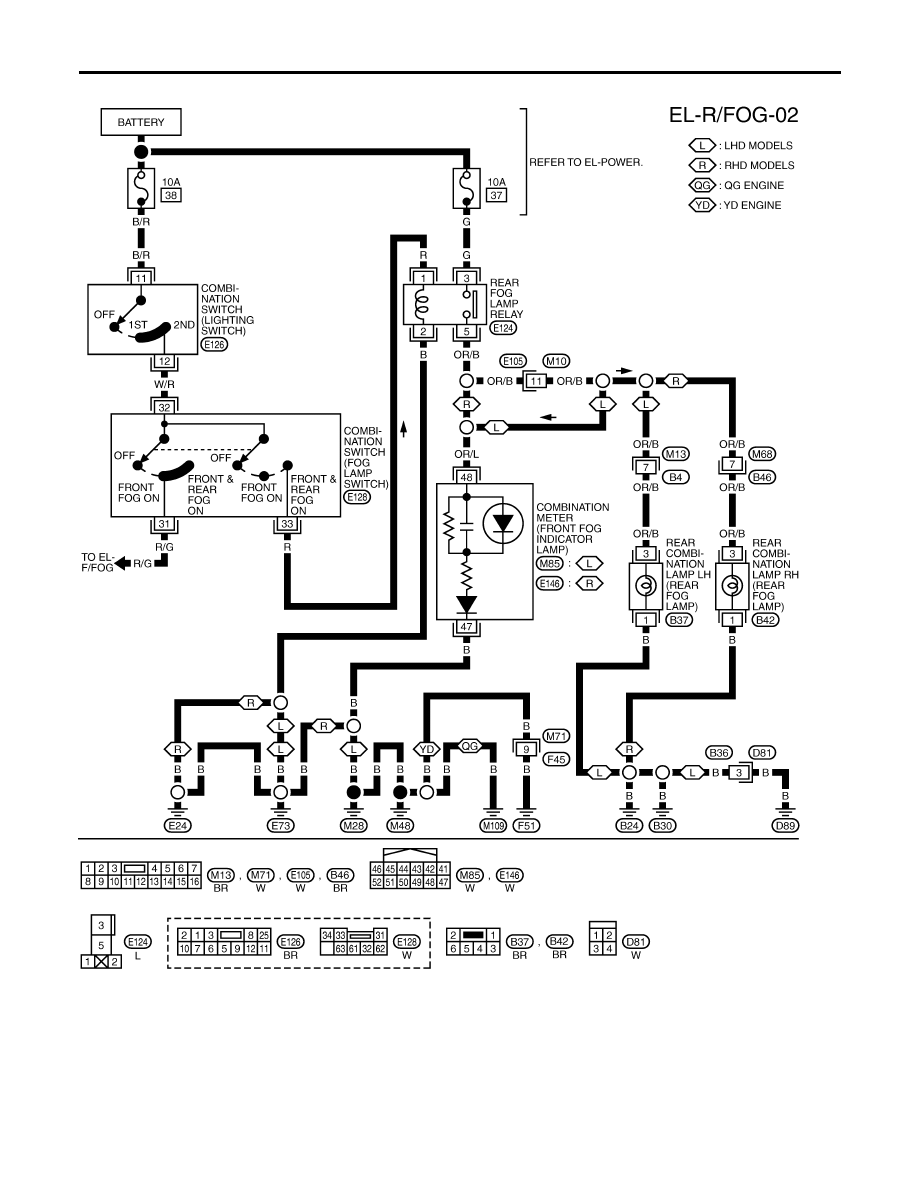

TYPE 2

NLEL0429S02

YEL939D

REAR FOG LAMP

Wiring Diagram — R/FOG — (Cont’d)

EL-62

System Description

NLEL0430

TURN SIGNAL OPERATION

NLEL0430S01

Power is supplied at all times

I

through 10A fuse [No. 12, located in fuse block (J/B)]

I

to smart entrance control unit terminal 56, and

I

to combination meter terminal 3.

With the ignition switch in the ON or START position, power is supplied

I

through 10A fuse [No. 10, located in fuse block (J/B)]

I

to smart entrance control unit terminal 29

Ground is supplied to smart entrance control unit terminal 53.

I

through body grounds M28, M48 and M109 (QG engine models) or

I

through body grounds M28, M48 and F51 (YD engine models).

LH Turn

NLEL0430S0101

When the turn signal switch is moved to the L position, ground is supplied from body grounds E24 and E73

I

to smart entrance control unit terminal 25

I

through turn signal switch terminals 3 and 1

With ground is supplied, smart entrance control unit controls the flashing of the LH turn signal lamps.
Power is supplied from smart entrance control unit terminal 64

I

to front turn signal lamp LH terminal 1,

I

to side turn signal lamp LH terminal 2 and

I

to rear combination lamp LH terminal 2

Ground is supplied to the front turn signal lamp LH terminal 2 through body grounds E24 and E73.
Ground is supplied to the side turn signal lamp LH terminal 1 through body grounds E24 and E73.
Ground is supplied to the rear combination lamp LH terminal 1 through body grounds B24, B30 or D89 (LHD
models).

RH Turn

NLEL0430S0102

When the turn signal switch is moved to the R position, ground is supplied from body grounds E24 and E73

I

to smart entrance control unit terminal 26

I

through turn signal switch terminals 2 and 1

With ground is supplied, smart entrance control unit controls the flashing of the RH turn signal lamps.
Power is supplied from smart entrance control unit terminal 63

I

to front turn signal lamp RH terminal 1,

I

to side turn signal lamp RH terminal 2 and

I

to rear combination lamp RH terminal 2

Ground is supplied to the front turn signal lamp RH terminal 2 through body grounds E24 and E73.
Ground is supplied to the side turn signal lamp RH terminal 1 through body grounds E24 and E73.
Ground is supplied to the rear combination lamp RH terminal 1 through body grounds B24, B30 or D89 (LHD
models).

HAZARD LAMP OPERATION

NLEL0430S02

With the hazard switch in the ON position, ground is supplied from body grounds M28 and M48

I

to smart entrance control unit terminal 30

I

through hazard switch terminals 6 and 4

With ground is supplied, smart entrance control unit controls the flashing of the hazard warning lamps.
Power is supplied from smart entrance control unit terminal 64

I

to front turn signal lamp LH terminal 1,

I

to side turn signal lamp LH terminal 2 and

I

to rear combination lamp LH terminal 2

Power is supplied from smart entrance control unit terminal 63

I

to front turn signal lamp RH terminal 1,

I

to side turn signal lamp RH terminal 2 and

I

to rear combination lamp RH terminal 2

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

TURN SIGNAL AND HAZARD WARNING LAMPS

System Description

EL-63

Ground is supplied to terminal 2 of each front turn signal lamp through body grounds E24 and E73.
Ground is supplied to terminal 1 of each side turn signal lamp through body grounds E24 and E73.
Ground is supplied to terminal 1 of each rear combination lamp through body grounds B24, B30 or D89 (LHD
models).
With power and ground supplied, the smart entrance control unit controls the flashing of the hazard warning
lamps, and smart entrance control unit sent flashing indicator signal (hazard warning signal) to combination
meter via CAN communication line.

I

to combination meter terminals 39 and 40

I

from smart entrance control unit terminals 8 and 11.

HAZARD REMINDER OPERATION FOR MULTI-REMOTE CONTROL SYSTEM

NLEL0430S04

When the doors are locked or unlocked by multi-remote controller, smart entrance control unit controls turn
lamps hazard reminder flashes as follows.

I

Locked operation: Flash once

I

Unlock operation: Flash twice

TURN SIGNAL AND HAZARD WARNING LAMPS

System Description (Cont’d)

EL-64
