Nissan Almera Tino V10 (2001 year). Manual - part 141

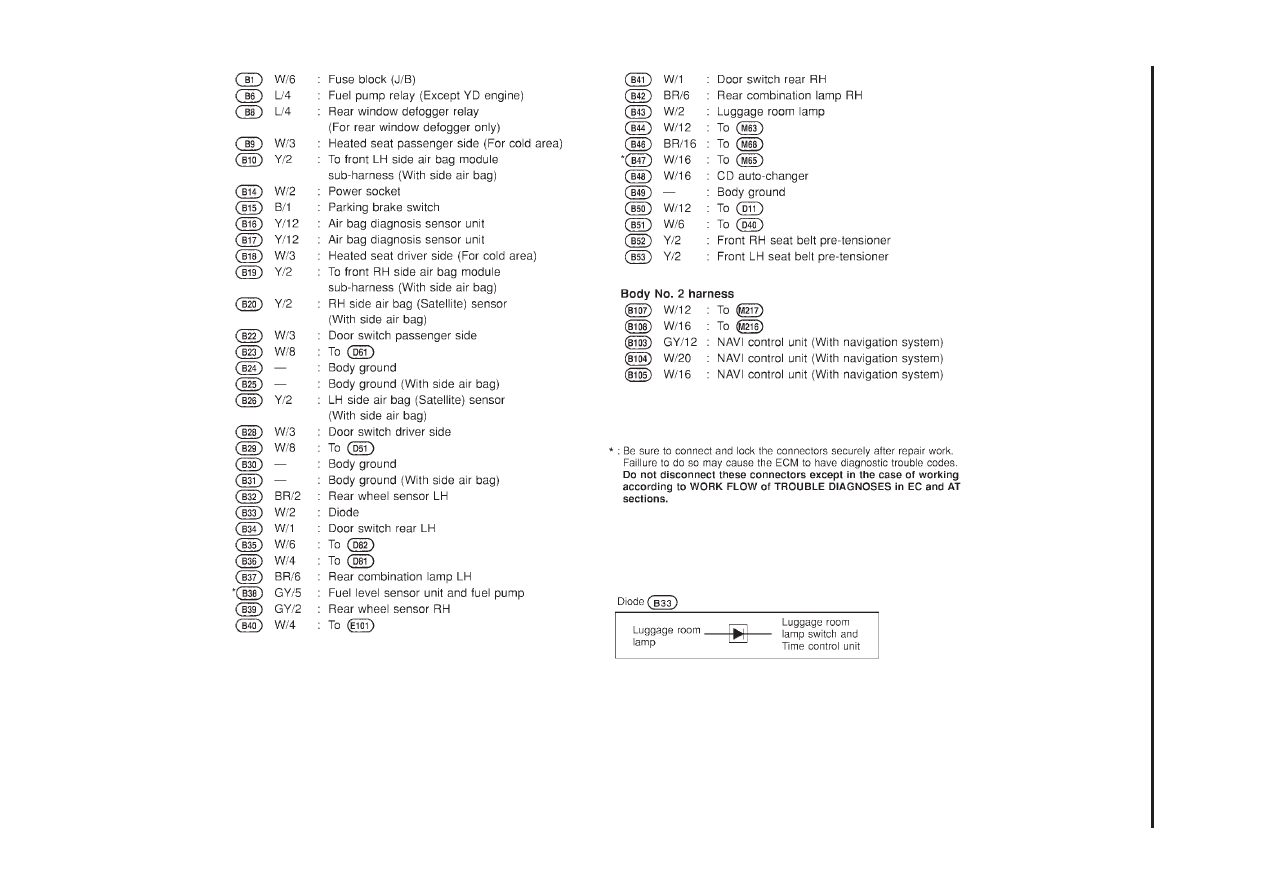

YEL538C

HARNESS

LAYOUT

Body

Harness

(Cont’d)

EL-51

1

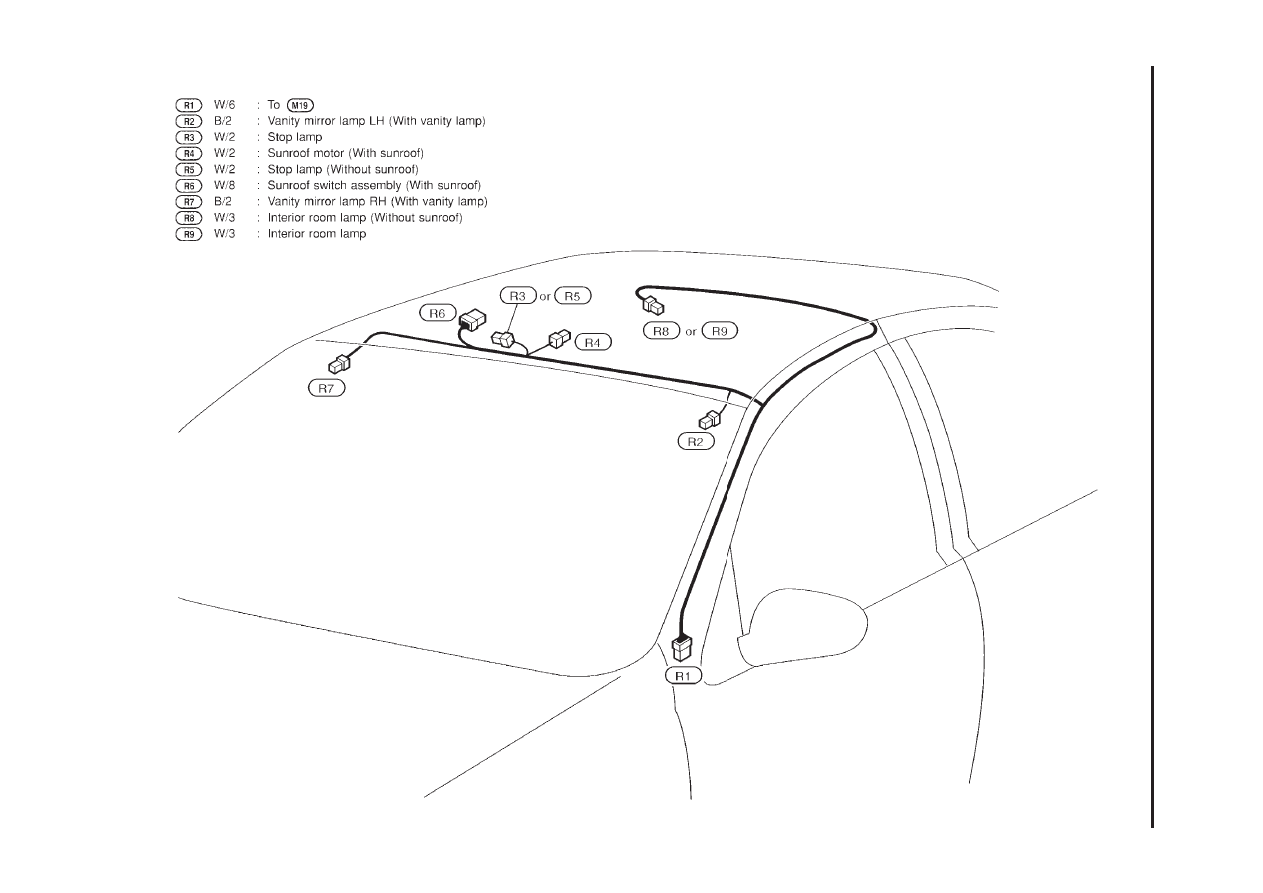

Room

Lamp

Harness

NLEL0140

YEL040C

HARNESS

LAYOUT

Room

Lamp

Harness

EL-512

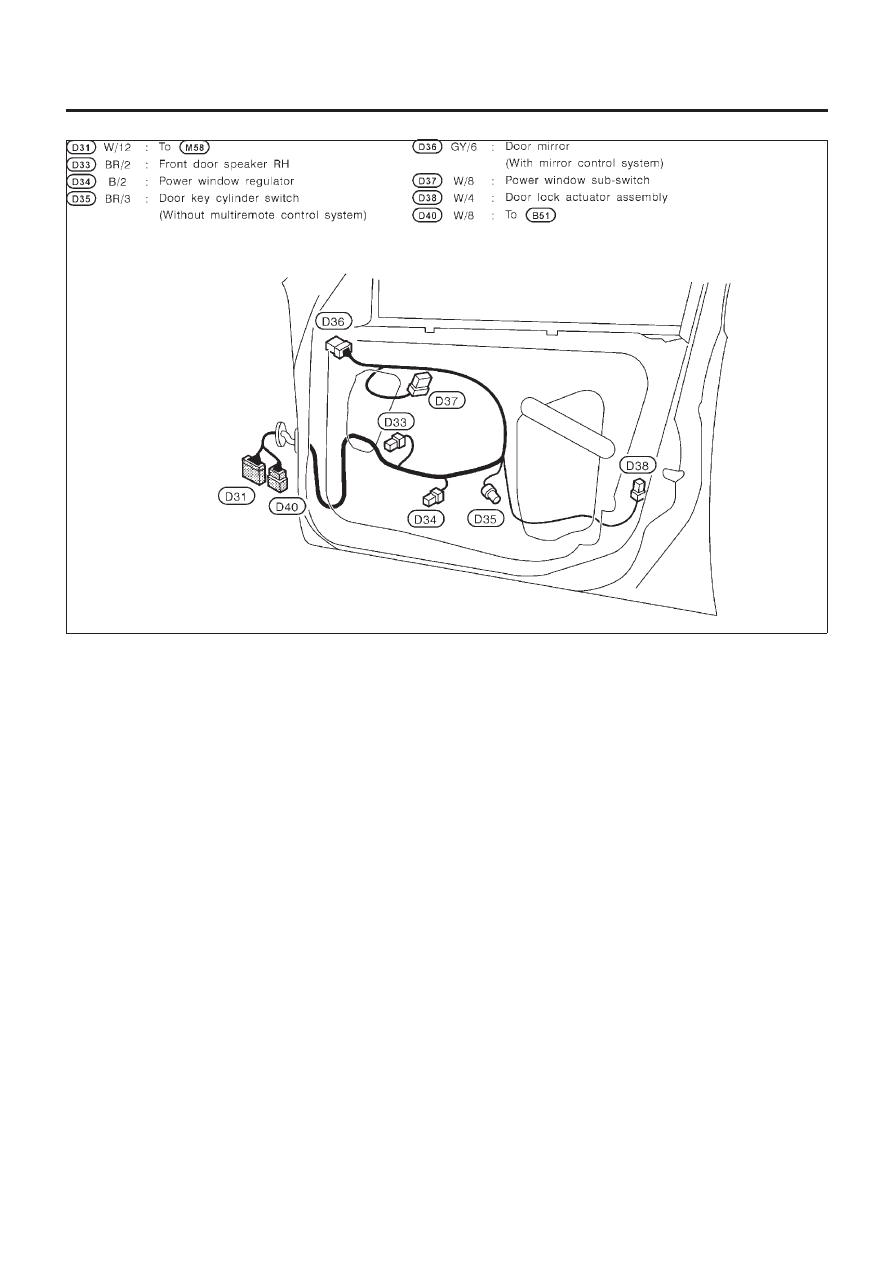

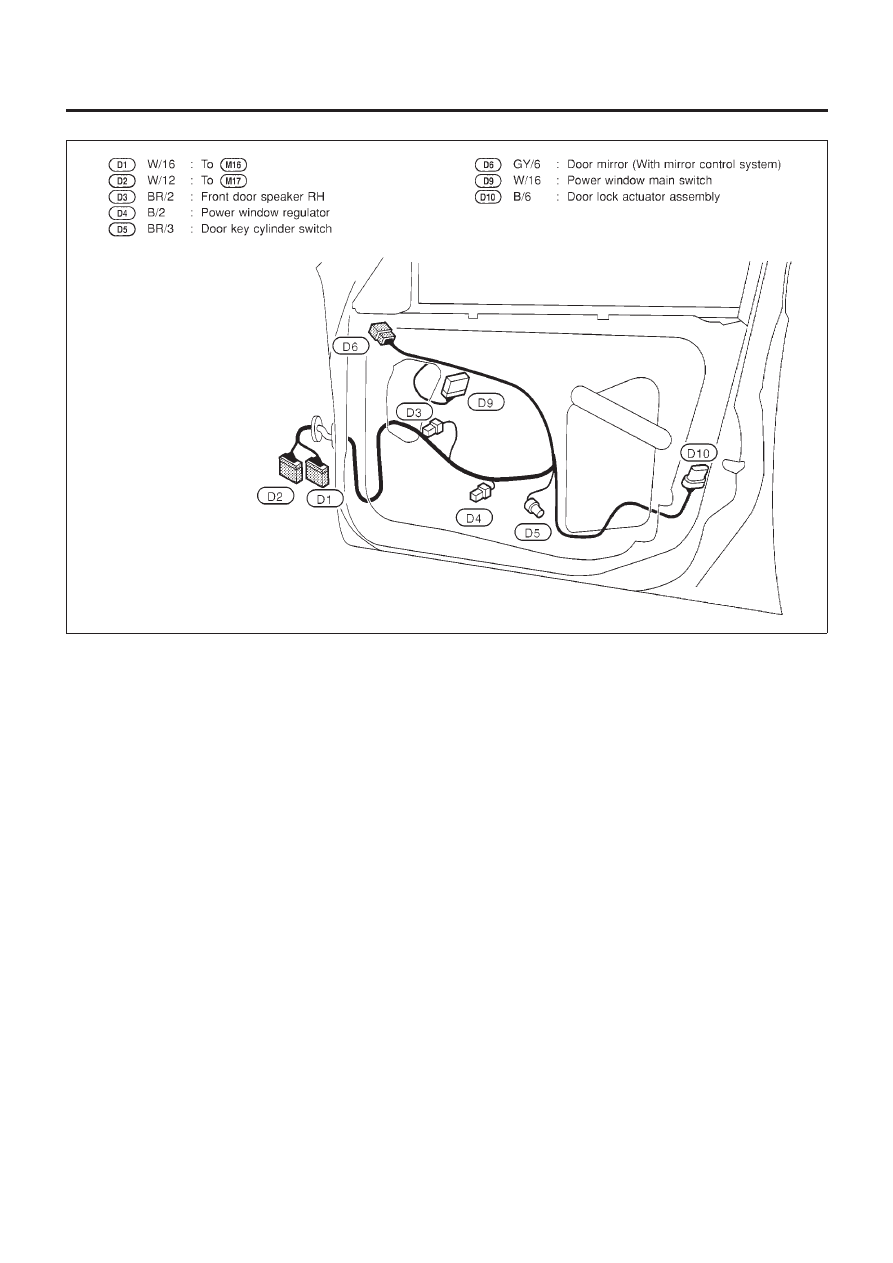

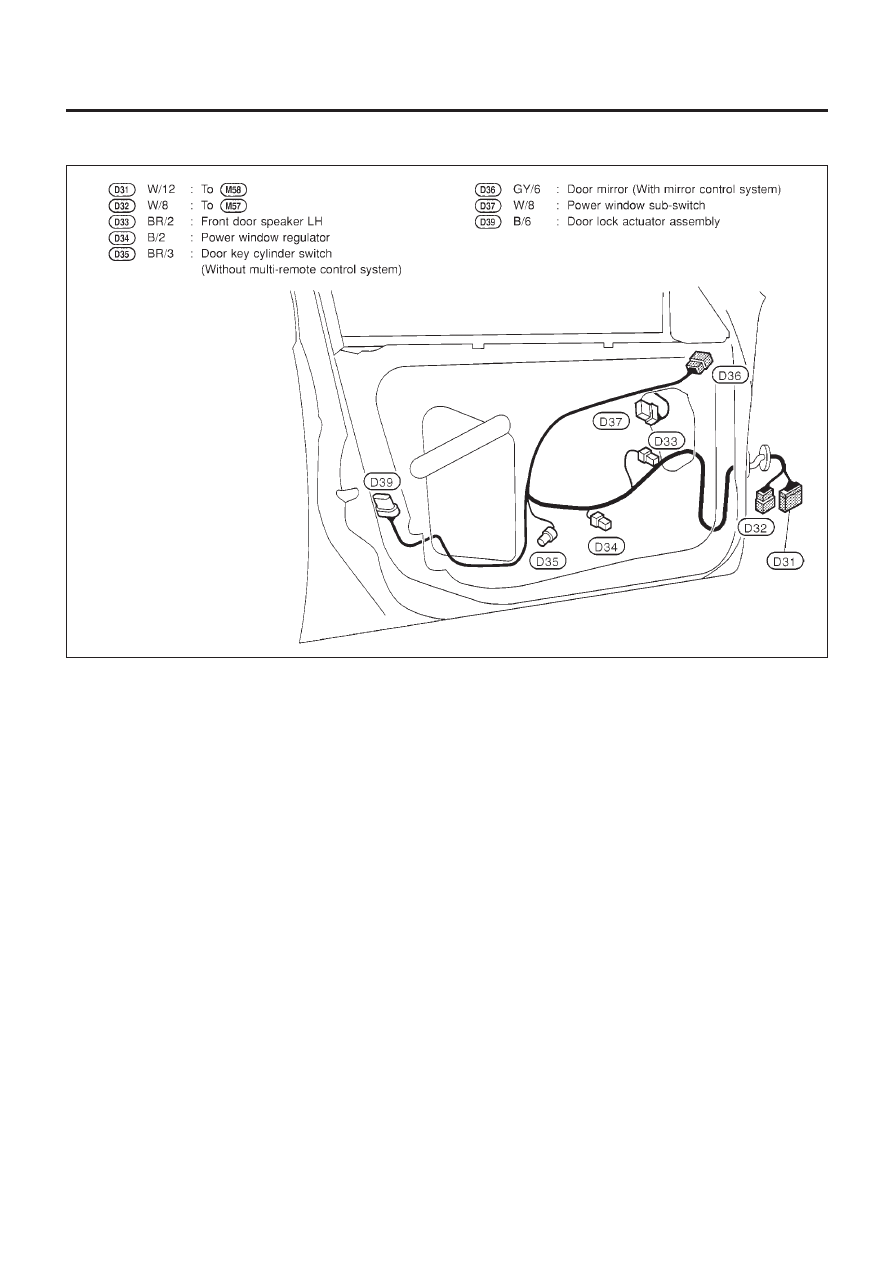

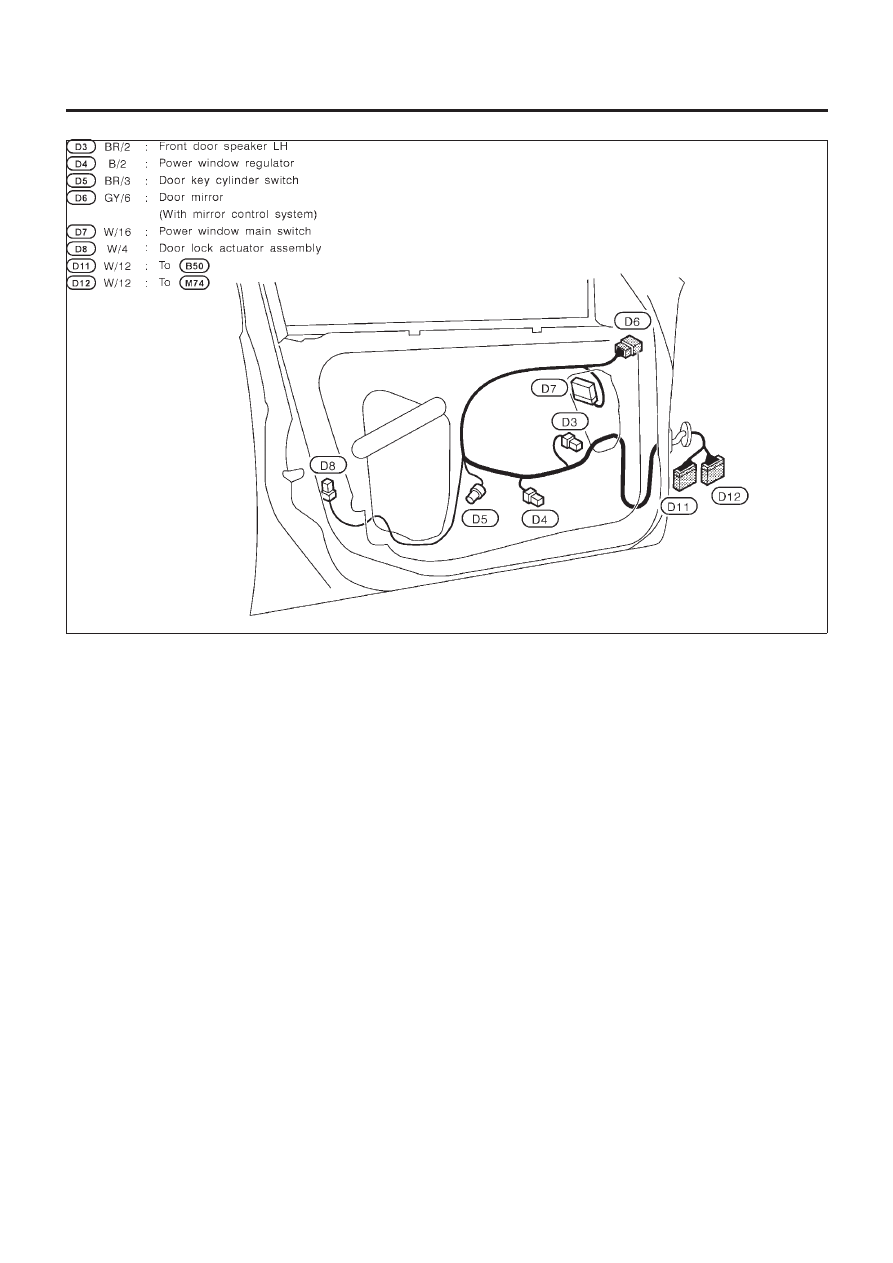

Front Door Harness/LHD Models

NLEL0142

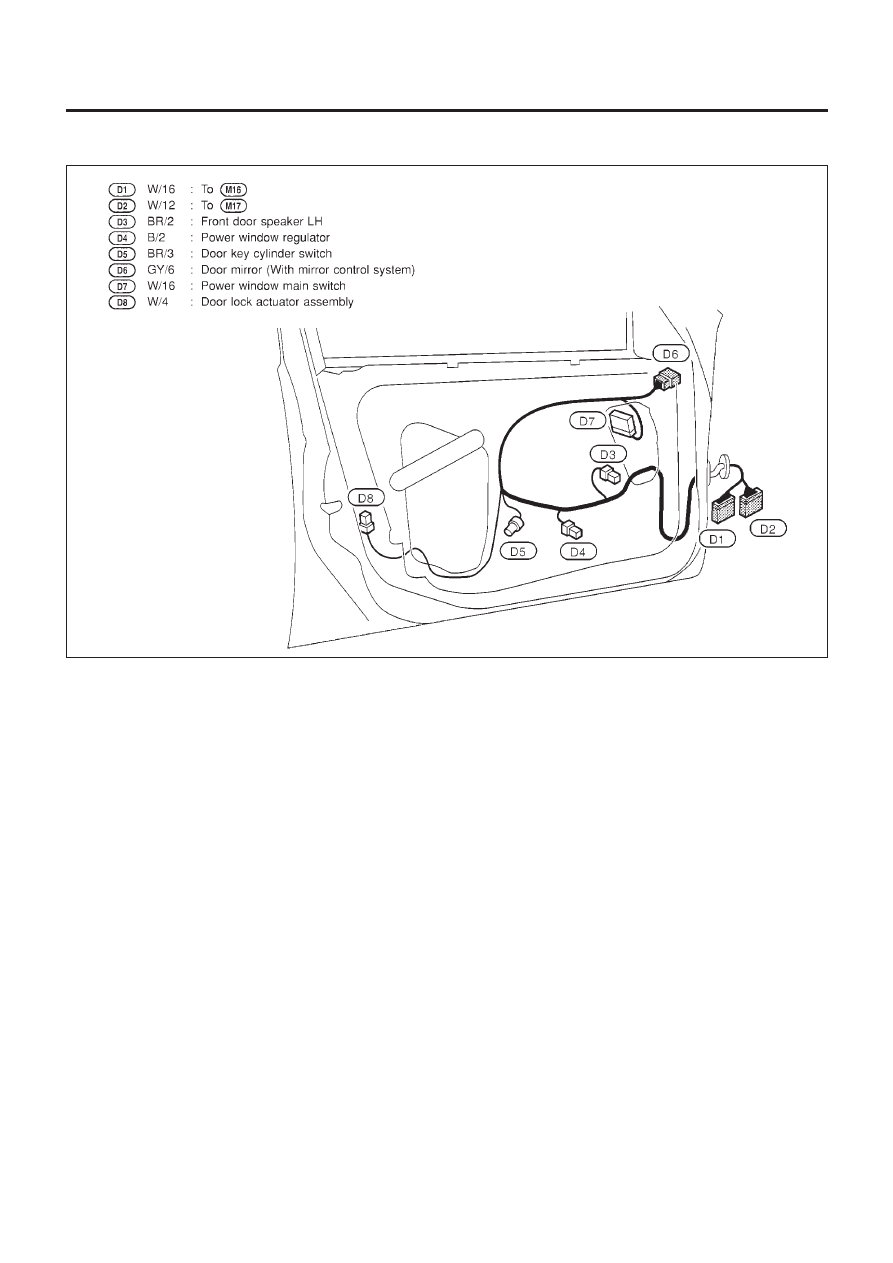

LH SIDE (MODELS WITH ECM IN ENGINE COMPARTMENT)

NLEL0142S07

YEL041C

HARNESS LAYOUT

Front Door Harness/LHD Models

EL-513

LH SIDE (MODELS WITH ECM IN CABIN)

NLEL0142S08

YEL539C

HARNESS LAYOUT

Front Door Harness/LHD Models (Cont’d)

EL-514

RH SIDE (MODELS WITH ECM IN ENGINE COMPARTMENT)

NLEL0142S06

YEL042C

HARNESS LAYOUT

Front Door Harness/LHD Models (Cont’d)

EL-515

RH SIDE (MODELS WITH ECM IN CABIN)

NLEL0142S09

YEL540C

HARNESS LAYOUT

Front Door Harness/LHD Models (Cont’d)

EL-516

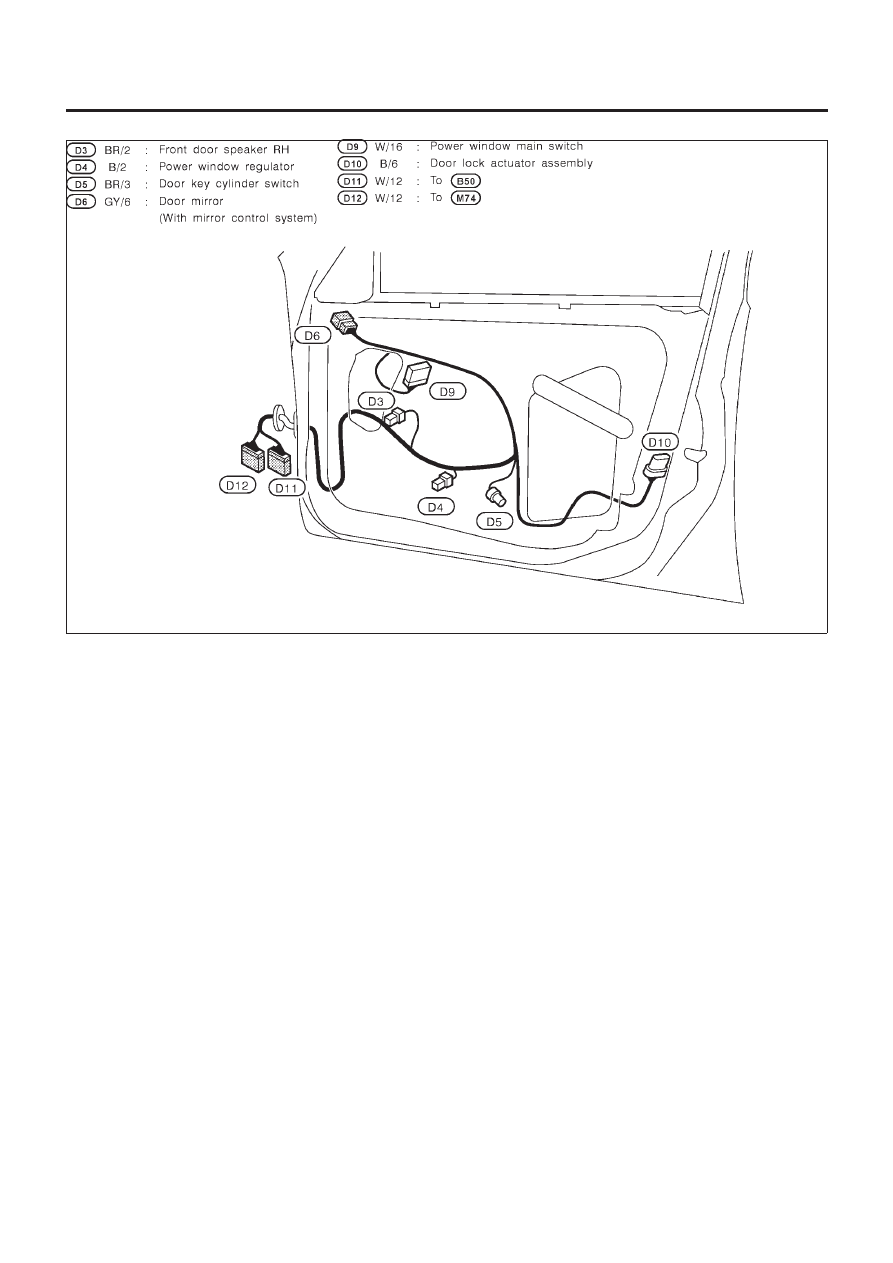

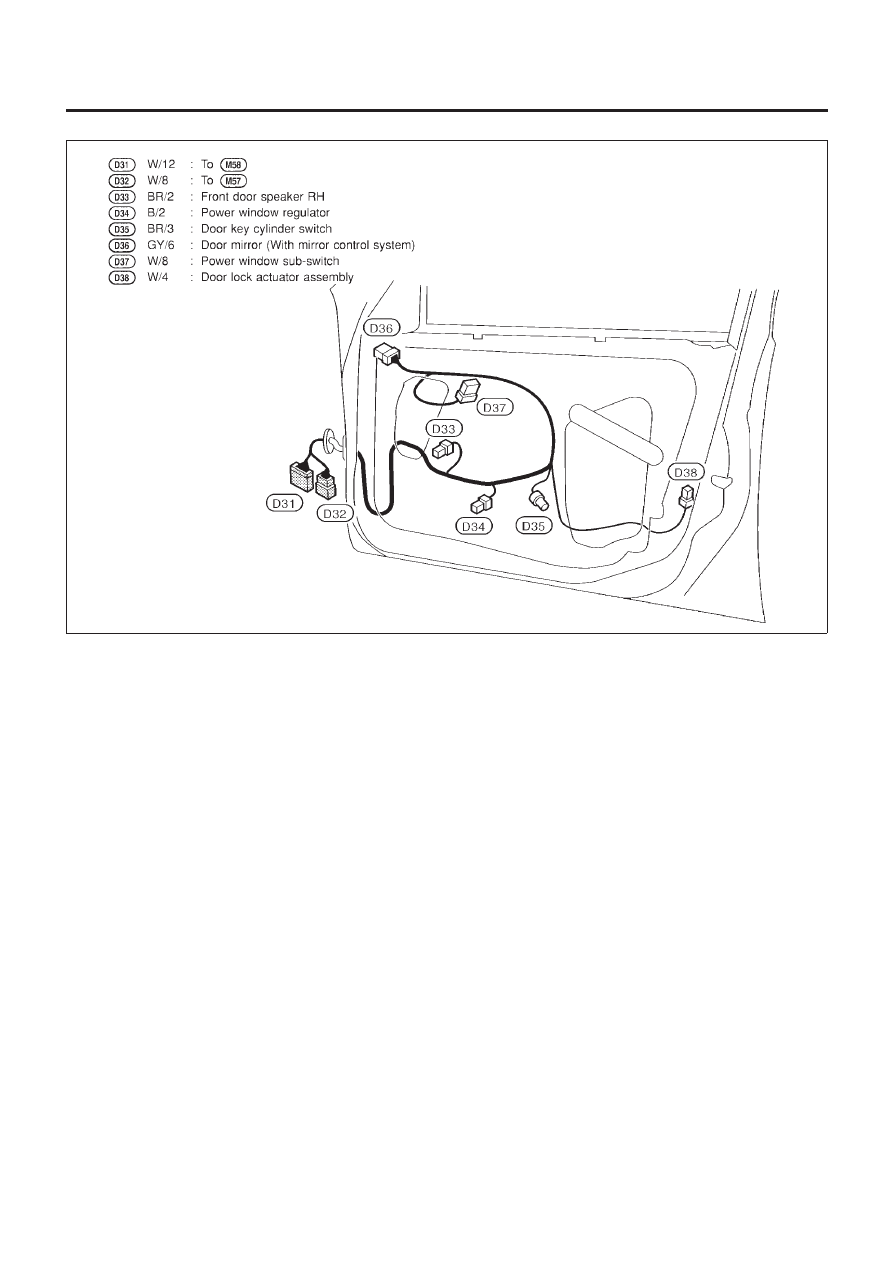

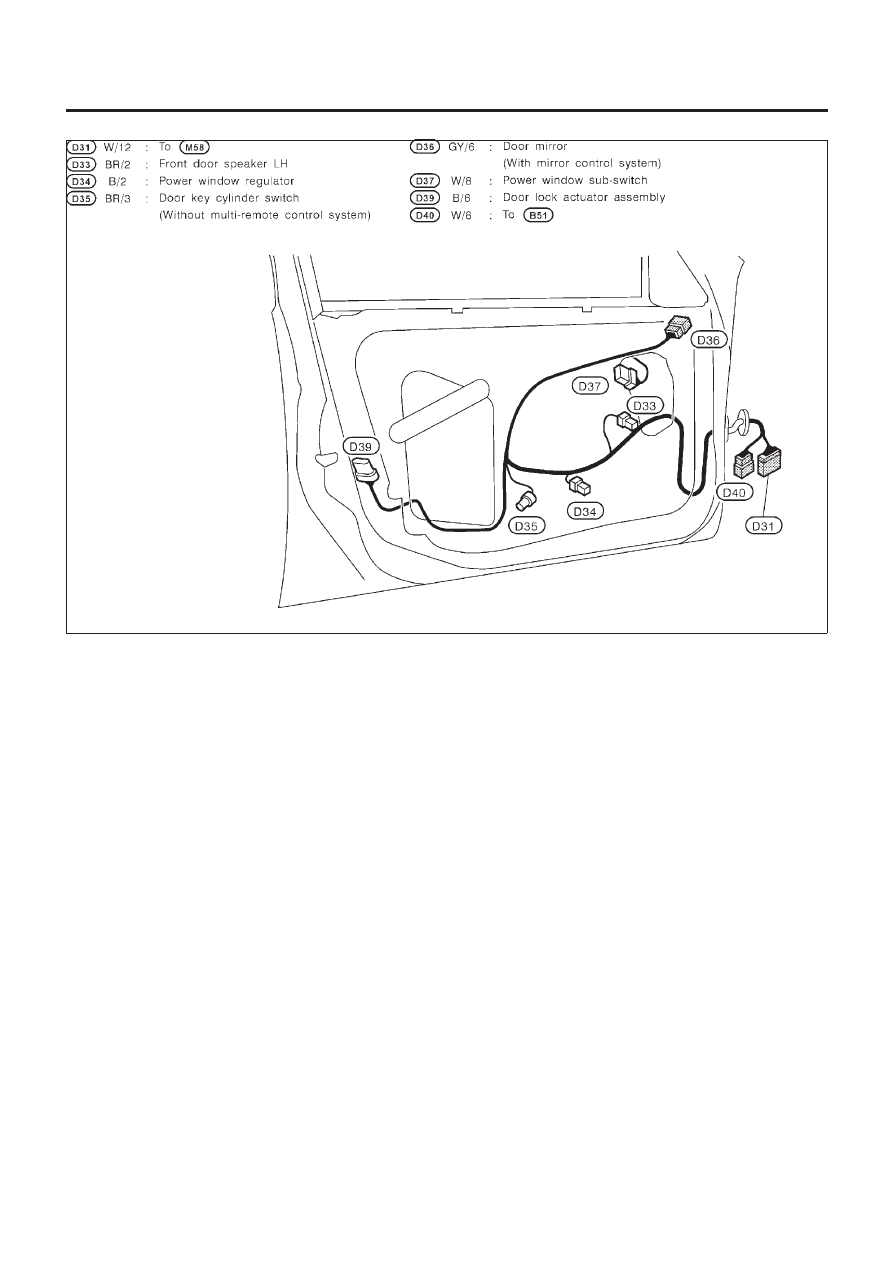

Front Door Harness/RHD Models

NLEL0349

LH SIDE (MODELS WITH ECM IN ENGINE COMPARTMENT)

NLEL0349S01

YEL043C

HARNESS LAYOUT

Front Door Harness/RHD Models

EL-517

LH SIDE (MODELS WITH ECM IN CABIN)

NLEL0349S04

YEL541C

HARNESS LAYOUT

Front Door Harness/RHD Models (Cont’d)

EL-518

RH SIDE (MODELS WITH ECM IN ENGINE COMPARTMENT)

NLEL0349S03

YEL044C

HARNESS LAYOUT

Front Door Harness/RHD Models (Cont’d)

EL-519

RH SIDE (MODELS WITH ECM IN CABIN)

NLEL0349S05

YEL542C

HARNESS LAYOUT

Front Door Harness/RHD Models (Cont’d)

EL-520

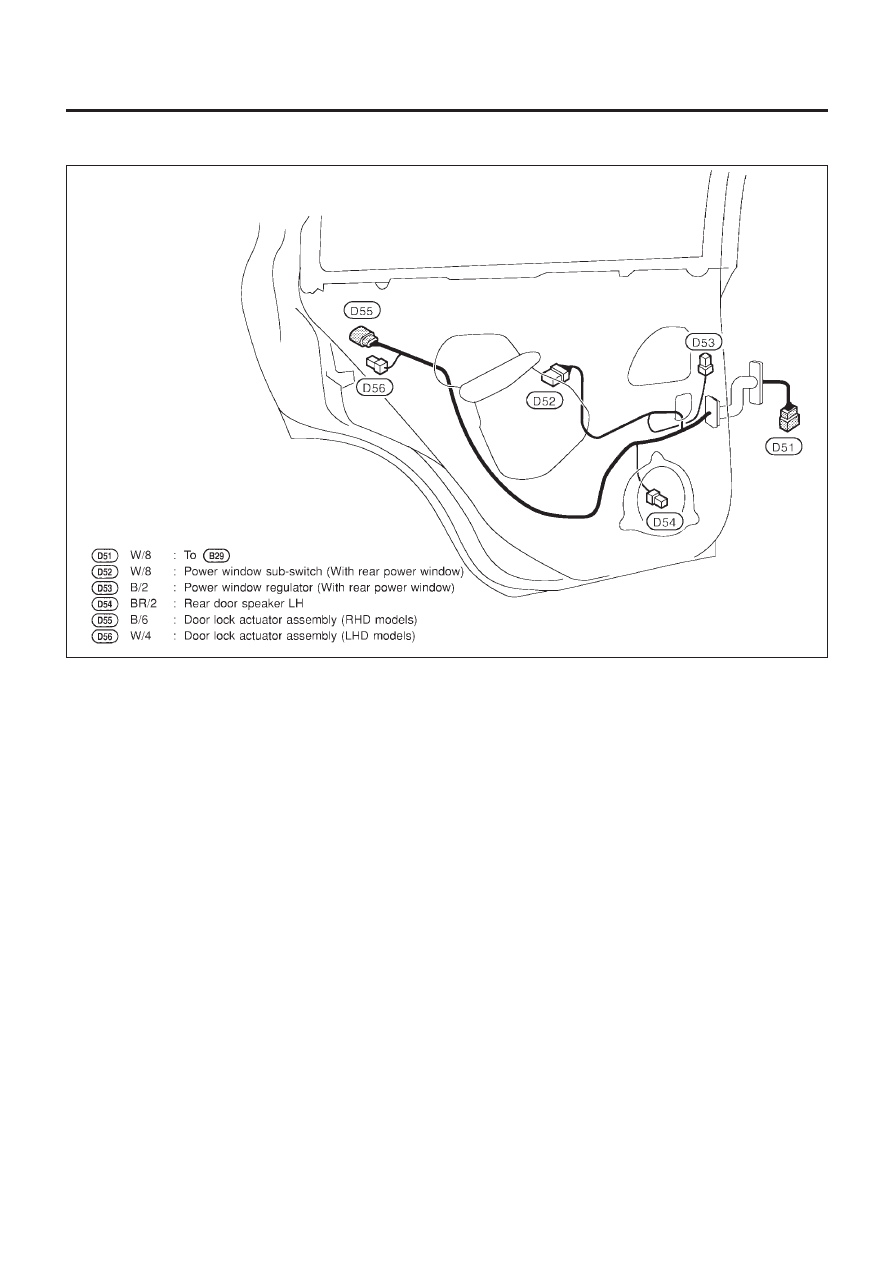

Rear Door Harness

NLEL0416

LH SIDE

NLEL0416S01

YEL045C

HARNESS LAYOUT

Rear Door Harness

EL-521

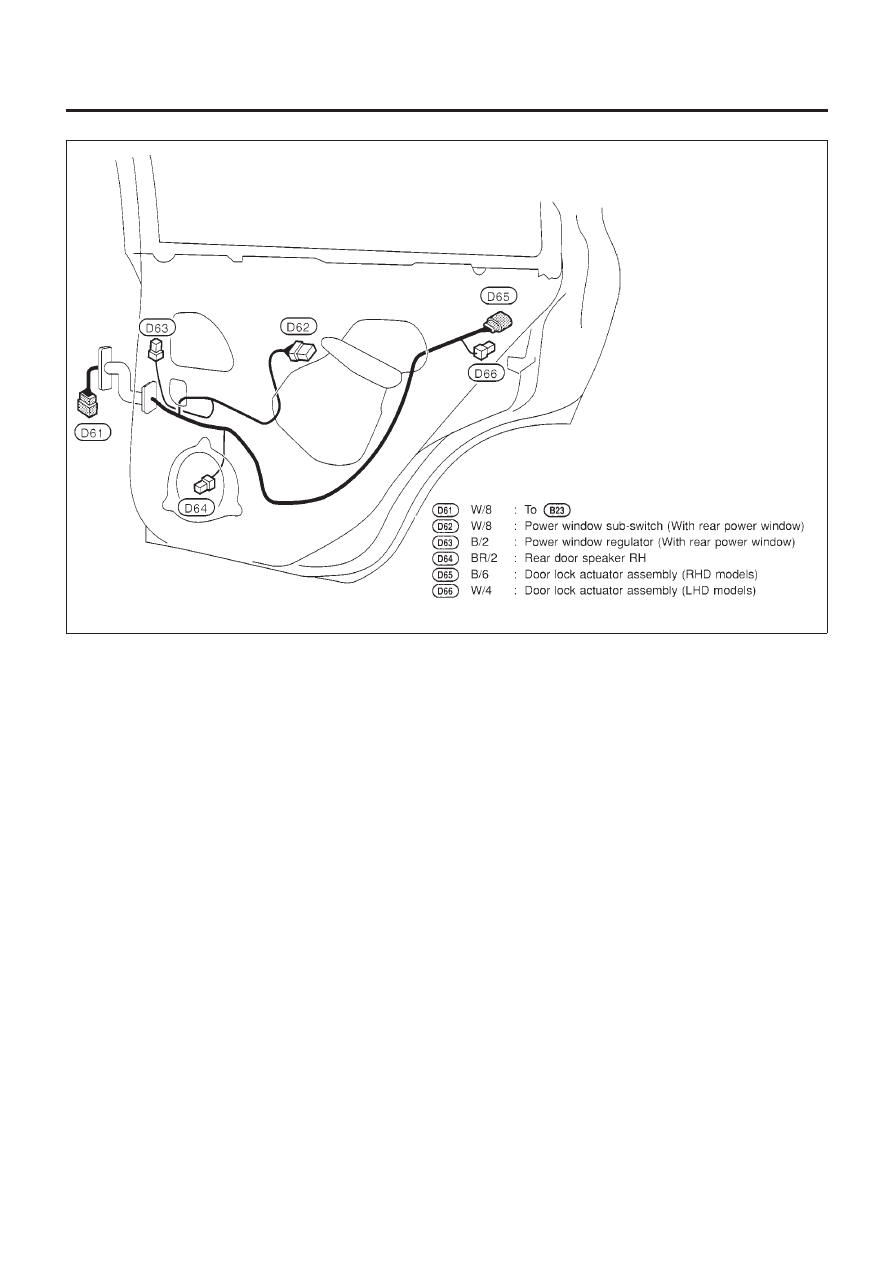

RH SIDE

NLEL0416S02

YEL046C

HARNESS LAYOUT

Rear Door Harness (Cont’d)

EL-522

Back

Door

Harness

NLEL0492

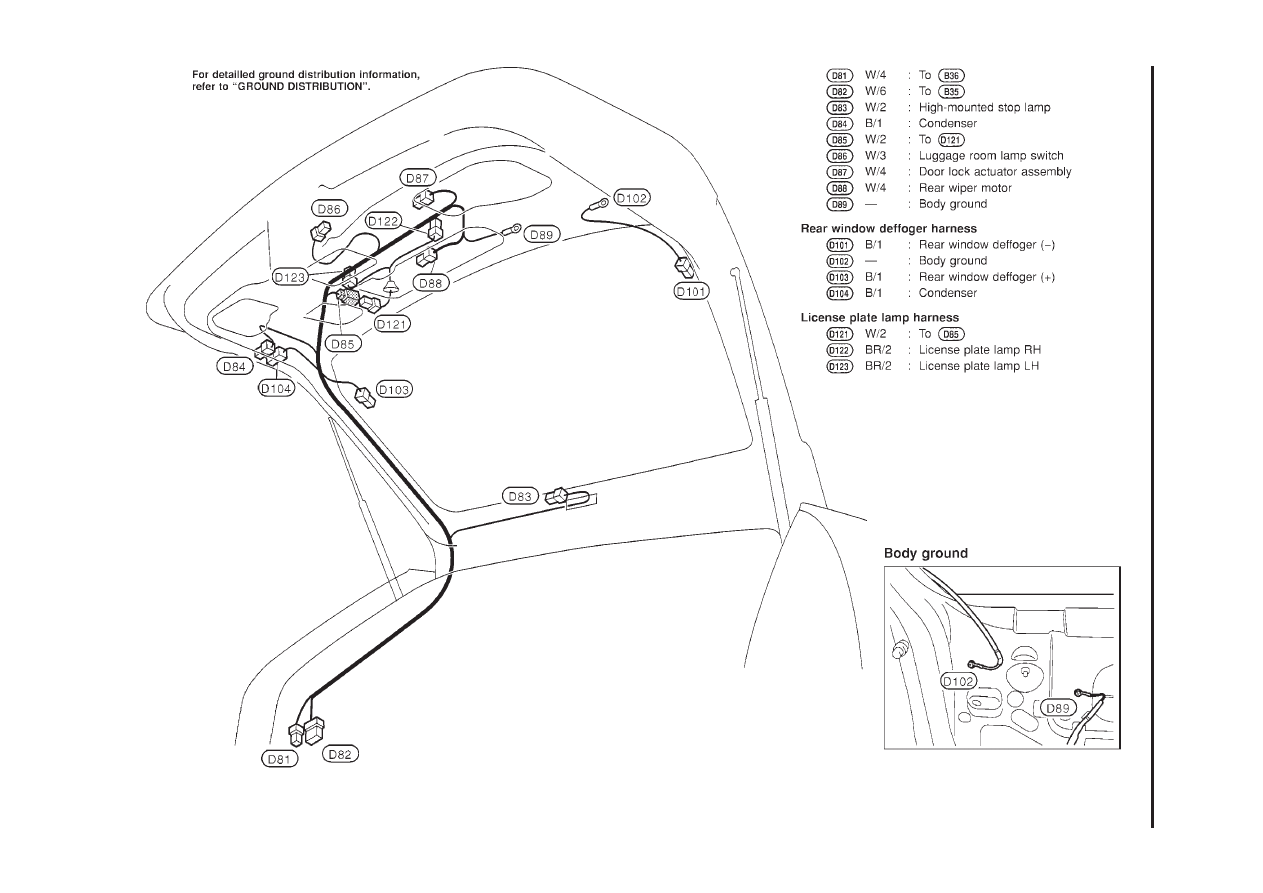

YEL047C

HARNESS

LAYOUT

Back

Door

Harness

EL-523

NLEL0144

Headlamp

NLEL0144S03

Item

Wattage (Bulb type)

High/Low (Semi-sealed beam)

55 (H7)/55 (H7)

Exterior Lamp

NLEL0144S01

Item

Wattage (Bulb type)

Front fog lamp

51 (HB4)

Front turn signal lamp

21

Side turn signal lamp

5

Parking lamp

5

Rear combination lamp

Turn signal

16

Stop/Tail

21/5

Back-up

18

Rear fog lamp

21

Rear side marker lamp

3.8

License lamp

5

High-mounted stop lamp

LED (Not serviceable)

Interior Lamp

NLEL0144S02

Item

Wattage (Bulb type)

Interior room lamp

5

Map lamp

5

Rear personal lamp

5

Luggage room lamp

5

BULB SPECIFICATIONS

Headlamp

EL-524

NLEL0311

Use the chart below to find out what each wiring
diagram code stands for.
Refer to the wiring diagram code in the alphabetical
index to find the location (page number) of each
wiring diagram.

Code

Section

Wiring Diagram Name

A/C, M

HA

Manual Air Conditioner

A/CCUT

EC

Air Conditioner Control

AAC/V

EC

IDLE AIR CONTROL VALVE (IACV)
— AUXIUARY AIR CONTROL
(AAC) VALVE

AACVLV

EC

Idle Air Control Valve (IACV) —
Auxiuary Air Control (AAC) Valve

ABS

BR

Anti-lock Brake System

APS

EC

Accelerator Position Sensor

ATCONT

EC

A/T Control line

ATDIAG

EC

A/T Diagnosis Communication Line

AUDIO

EL

Audio

BACK/L

EL

Back-up Lamp

BRK/SW

EC

Brake Switch

CHARGE

SC

Charging System

CHIME

EL

Warning Chime

CIGAR

EL

Cigarette Lighter

CKPS

EC

Crankshaft Position Sensor

CLOCK

EL

Clock

CMPS

EC

Camshaft Position Sensor (CMPS)

COOL/F

EC

Cooling Fan Motor

D/LOCK

EL

Power Door Lock

DEF

EL

Rear Window Defogger

DTRL

EL

Headlamp — Daytime Light System

ECMRLY

EC

ECM Relay

ECTS

EC

Engine Coolant Temperature Sensor
(ECTS)

EGR/TS

EC

EGR Temperature Sensor

EGRC/V

EC

EGR Volume Control Valve

EGRC1

EC

EGR Function (Close)

EGRSYS

EC

EGR Function

EGVC/V

EC

EGR Volume Control Valve

ENGSS

AT

Engine Speed Signal

F/FOG

EL

Front Fog Lamp

F/PUMP

EC

Fuel Pump

FPS

AT

CVT Fluid Pressure Sensor

Code

Section

Wiring Diagram Name

FRO2

EC

Heated Oxygen Sensor 1 (Front)

FRO2/H

EC

Heated Oxygen Sensor 1 Heater
(Front)

FTS

AT

CVT Fluid Temperature Sensor

FUEL

EC

Fuel Injection System Function

GLOW

EC

Glow Control System

H/AIM

EL

Headlamp — Headlamp Aiming
Control —

H/LAMP

EL

Headlamp

H/SEAT

EL

Heated Seat

HEATER

HA

Heater System

HLC

EL

Headlamp Washer

HORN

EL

Horn

IATS

EC

Intake Air Temperature Sensor

IATSEN

EC

Intake Air Temperature Sensor

IGN/SG

EC

Ignition Signal

IGNSYS

EC

Ignition Signal

ILL

EL

Illumination

INJECT

EC

Injector

INJPMP

EC

Injection Pump (Fuel Temperature
Sensor)

INT/L

EL

Spot and Laggage Room Lamps

IVC

EC

Intake Valve Timing Control Sole-
noid Valve

IVC/V

EC

Intake Valve Timing Control Sole-
noid Valve

KS

EC

Knock Sensor (KS)

LOAD

EC

Electrical Load Signal

LPS

AT

Line Pressure Sensor

LPSV

AT

Line Pressure Solenoid Valve

MAFS

EC

Mass Air Flow Sensor (MAFS)

MAIN

AT

Main Power Supply and Ground Cir-
cuit

MAIN

EC

Main Power Supply and Ground Cir-
cuit

METER

EL

Meter and Gauges

MIL/DL

EC

MIL and Data Link Connectors

MIRROR

EL

Door Mirror

MULTI

EL

Multi-remote Control System

NATS

EL

NATS (Nissan Anti-Theft System)

NAVI

EL

Navigation System

WIRING DIAGRAM CODES (CELL CODES)

EL-525

Code

Section

Wiring Diagram Name

NONDTC

AT

Non-detectable Items

O2H1B1

EC

Heated Oxygen Sensor 1 Heater
(Front)

O2H2B1

EC

Heated Oxygen Sensor 2 Heater
(Rear)

O2S1B1

EC

Heated Oxygen Sensor 1 (Front)

O2S2B1

EC

Heated Oxygen Sensor Heater 2
(Rear)

PGC/V

EC

EVAP Canister Purge Volume Con-
trol Solenoid Valve

PHASE

EC

Camshaft Position Sensor (PHASE)

PNP/SW

EC

Park/Neutral Position (PNP) Switch

PNP/SW

AT

Park/Neutral Position (PNP) Switch

PNPSW1

EC

Park/Neutral Position (PNP) Switch

POS

EC

Crankshaft Position Sensor (POS)

POWER

EL

Power Supply Routing

PRGVLV

EC

EVAP Canister Purge Volume Con-
trol Solenoid Valve

PSSAT

AT

Primary Speed Sensor

PST/SW

EC

Power Steering Oil Pressure Switch

R/FOG

EL

Rear Fog Lamp

ROOM/L

EL

Interior Room Lamp

RP/SEN

EC

Referigerant Pressure Sensor

RRO2

EC

Heated Oxygen Sensor 2 (Rear)

RRO2/H

EC

Heated Oxygen Sensor 2 Heater
(Rear)

S/SIG

EC

Start Signal

SHIFT

AT

Shift Lock System

S/LOCK

EL

Power Door Lock — Super Lock —

SROOF

EL

Power Sunroof

SRS

RS

Supplemental Restraint System
(SRS)

START

SC

Starting System

STM

AT

Step Motor

STOP/L

EL

Stop Lamp

S/VCSW

EC

Swirl Control Valve Control Vacuum
check Switch

SWL/C

EC

Swirl Control Valve Control System

SWL/V

EC

Swirl Control Valve Control Solenoid
Valve

TAIL/L

EL

Parking, License and Tail Lamps

Code

Section

Wiring Diagram Name

TCV

AT

Torque Converter Clutch Solenoid
Valve

TP/SW

EC

Closed Throttle Position Switch

TPS

AT

Throttle Position Sensor

TPS

EC

Throttle Position Sensor

TURN

EL

Turn Signal and Hazard Warning
Lamps

VSS

EC

Vehicle Speed Sensor (VSS)

VSSAT

AT

Secondary Speed Sensor

WARN

EL

Warning Lamps

WINDOW

EL

Power Window

WIP/R

EL

Rear Wiper and Washer

WIPER

EL

Front Wiper and Washer

WIRING DIAGRAM CODES (CELL CODES)

EL-526
