Trouble Diagnoses

=NLBT0022

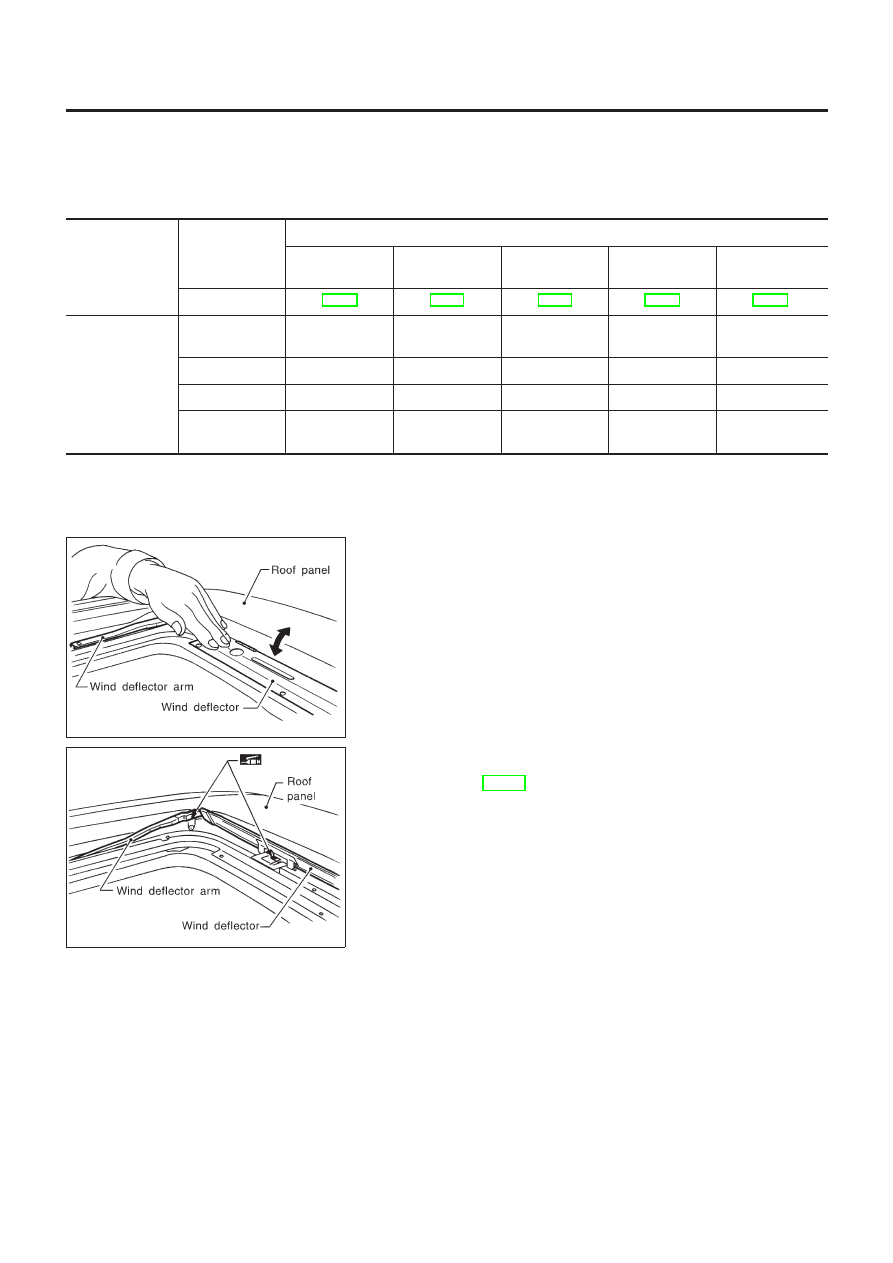

DIAGNOSTIC TABLE

NLBT0022S01

NOTE:
For diagnosing electric problem, refer to “ELECTRIC SUNROOF”
in EL section.

Check items (Components)

Wind deflector

(where fitted)

Adjustment

Drain hoses

Weatherstrip

Link and wire

assembly

Reference page

BT-55

BT-56

BT-57

BT-57

BT-58

Symptom

Excessive wind
noise

1

2

3

Water leaks

1

2

3

Sunroof rattles

1

4

2

3

Excessive opera-
tion noise

1

2

3

The numbers in this table mean checking order.

SBT331

WIND DEFLECTOR (WHERE FITTED)

NLBT0022S02

1.

Open lid.

2.

Check visually for proper installation.

3.

Check to ensure a proper amount of petroleum jelly has been
applied to wind deflector connection points; apply if necessary.

SBT332

4.

Check that wind deflector is properly retracted by hand. If it is
not, remove and visually check condition. (Refer to removal
procedures, BT-51.) If wind deflector is damaged, replace with
new one. If wind deflector is not damaged, re-install properly.

SUNROOF

Trouble Diagnoses

BT-55

ADJUSTMENT

NLBT0022S03

NBT150

If any height difference between glass lid and roof is found, check
glass lid fit and adjust as follows:

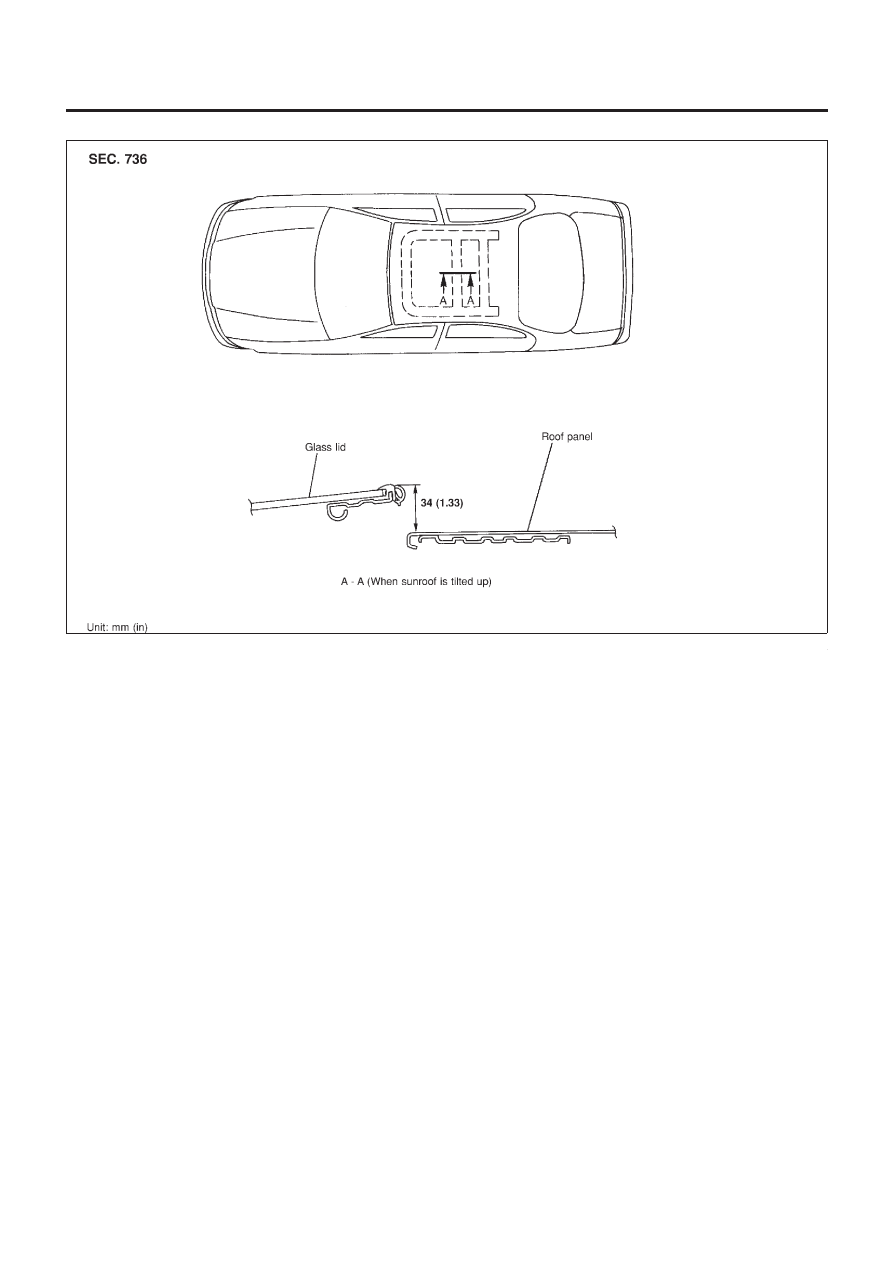

Height Difference Adjustment

NLBT0022S0302

1.

Tilt glass lid up and down.

2.

Check height difference between roof panel and glass lid to
see if it is as “A-A” as shown in the figure above.

3.

If necessary, adjust it by using one of following procedures.

+

Adjust by adding or removing adjustment shim(s) between
glass lid and link assembly.

+

If glass lid protrudes above roof panel, add shim(s) or plain
washer(s) at sunroof mounting bracket or stud bolt locations to
adjust sunroof installation as required.

SUNROOF

Trouble Diagnoses (Cont’d)

BT-56

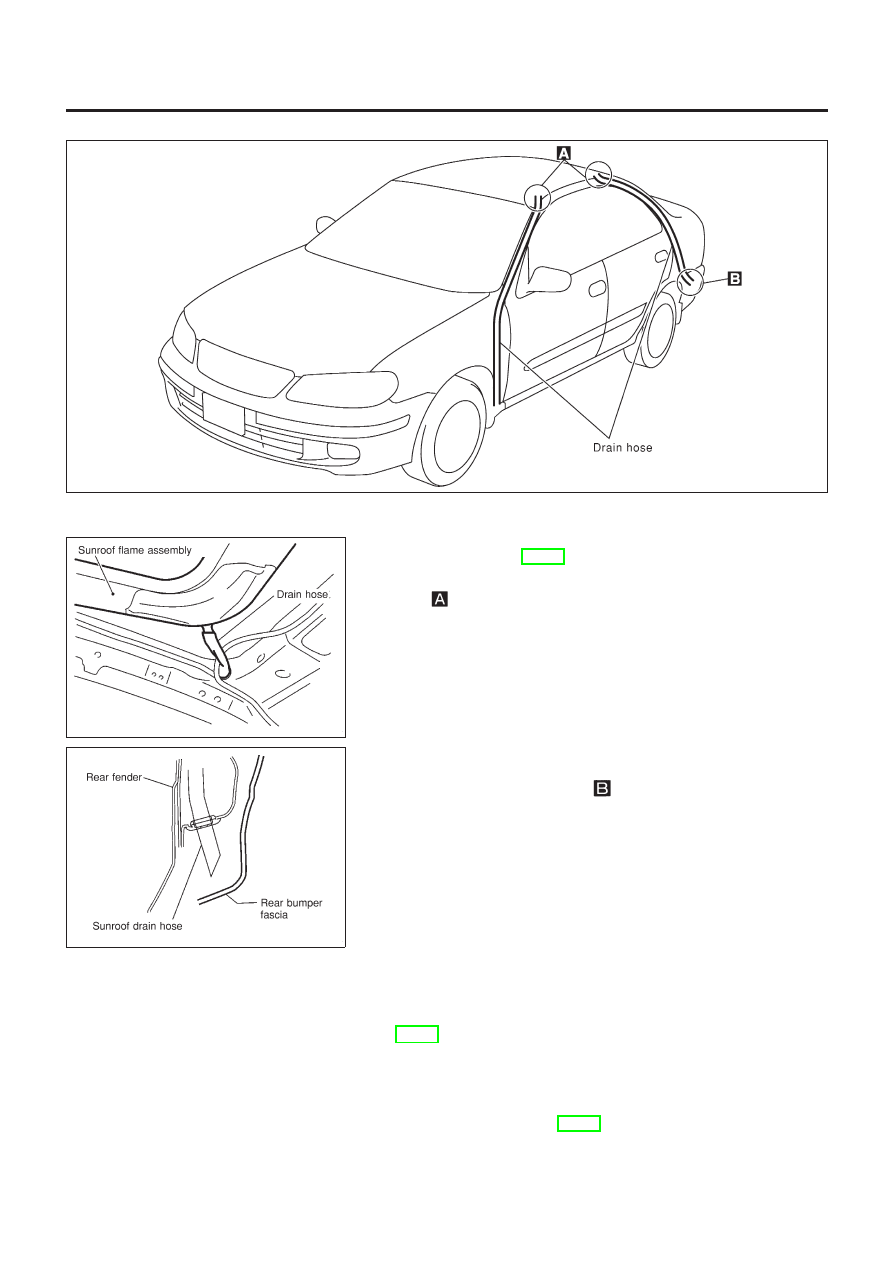

DRAIN HOSES

NLBT0022S04

SBT005A

NBT151

1.

Remove headlining to access drain hose connections. (Refer
to “ROOF TRIM”, BT-35, for detail.)

2.

Check visually for proper connections, damage or deteriora-
tion.

(The figure shows only the front side.)

NBT152

3.

If leakage occurs around luggage room, remove luggage room
side trim and check connecting area. Check for proper
connection, damage or tear.

4.

Remove drain hoses and check visually for any damage,
cracks, or deterioration.

5.

Pour water into drain hoses and find damaged portion.

+

If any damaged portion is found at each step, replace the
damaged part.

WEATHERSTRIP

NLBT0022S05

+

In the case of leakage around glass lid, close glass lid and pour
water over glass lid to find damaged or gap portion.

1.

Remove glass lid assembly. (Refer to removal procedures,
BT-51, for details.)

2.

Visually check weatherstrip for proper installation. If a gap
exists between glass lid and weatherstrip, check for sufficient
amount of butyl seal. If required, remove weatherstrip and
apply butyl seal.
Refer to “EXTERIOR”, BT-38, for details.

SUNROOF

Trouble Diagnoses (Cont’d)

BT-57

3.

Check weatherstrip visually for any damage, deterioration, or
flattening.

+

If any damage is found, replace weatherstrip.

CAUTION:

Do not remove weatherstrip except when replacing, or filling
up butyl seal.

LINK AND WIRE ASSEMBLY

NLBT0022S06

NOTE:
Before replacing a suspect part, carefully ensure it is the source of
noise being experienced.
1.

Check link to determine if coating film has peeled off to such
an extent that substrate is visible. Check also to determine if
link is the source of noise. If it is, replace it.

2.

Visually check to determine if a sufficient amount of petroleum
jelly has been applied to wire or rail groove. If not, add petro-
leum jelly as required.

3.

Check wire for any damage or deterioration. If any damage is
found, remove rear guide (refer to removal procedures, BT-51,
for details), then replace wire.

SUNROOF

Trouble Diagnoses (Cont’d)

BT-58

SBF034BA

Removal and Installation

NLBT0023

REMOVAL

NLBT0023S01

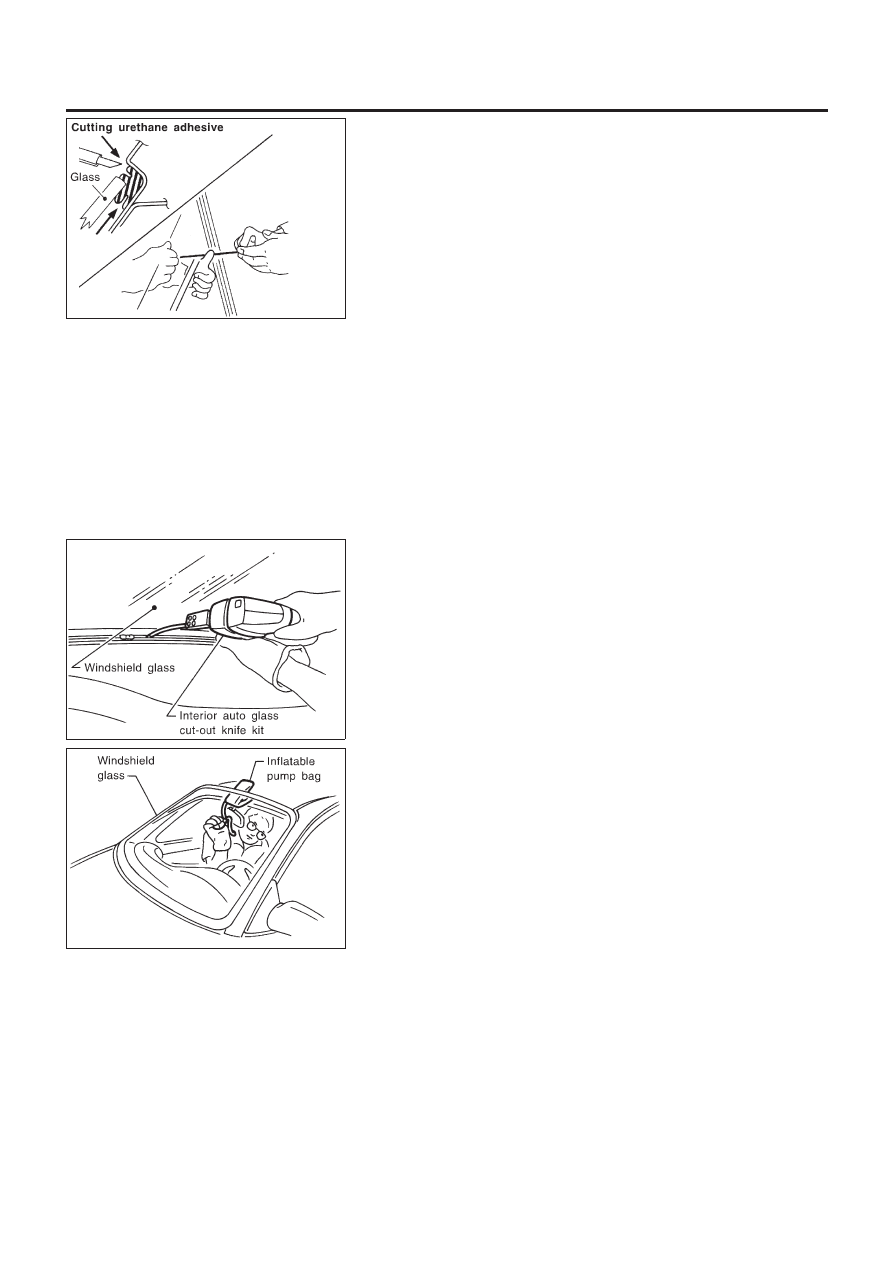

After removing moldings, remove glass using piano wire or power
cutting tool and an inflatable pump bag.

WARNING:

When cutting the glass from the vehicle, always wear safety
glasses and heavy gloves to help prevent glass splinters from
entering your eyes or cutting your hands.

CAUTION:

+

Be careful not to scratch the glass when removing.

+

Do not set or stand the glass on its edge. Small chips may
develop into cracks.

SBT472

SBT473

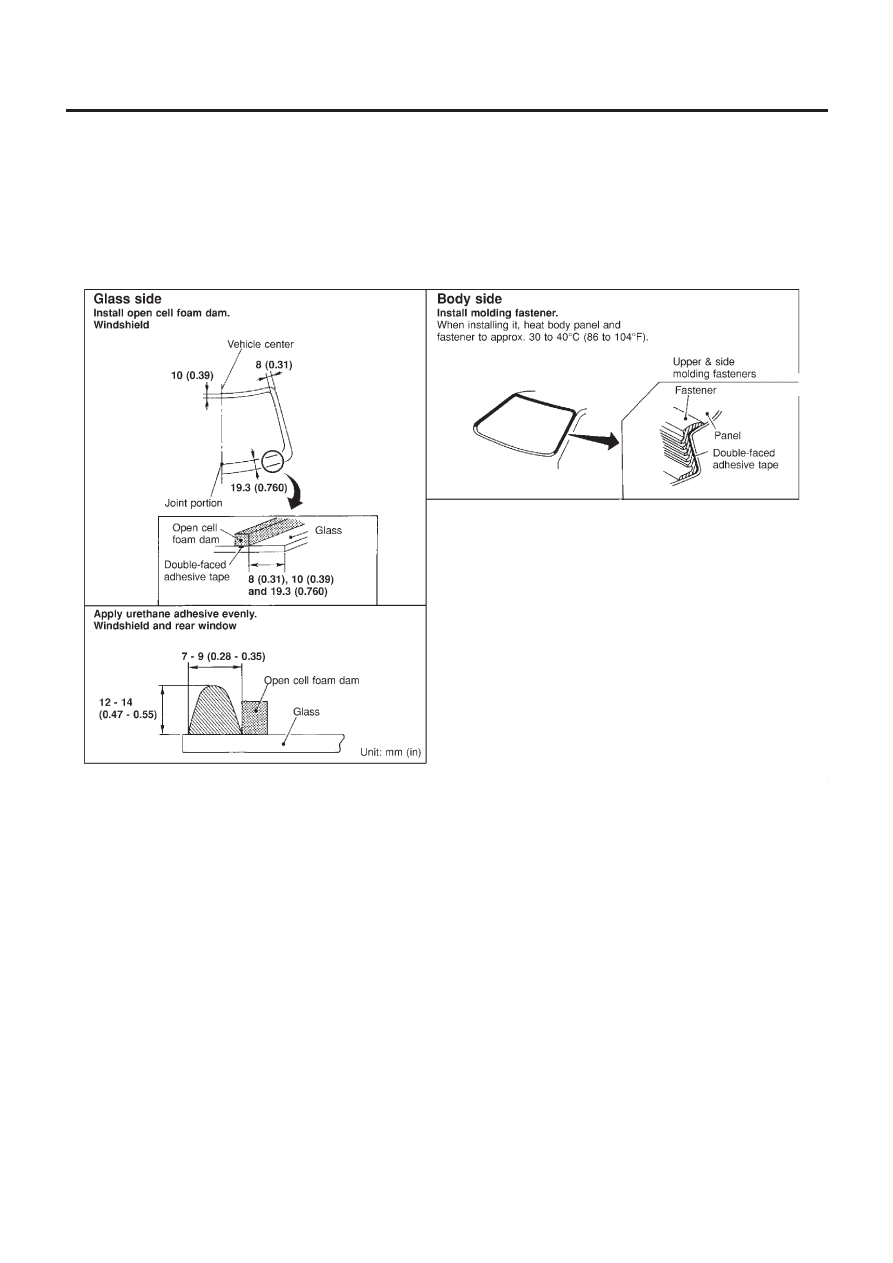

INSTALLATION

NLBT0023S02

+

Use a genuine Nissan Urethane Adhesive Kit or equivalent
and follow the instructions furnished with it.

+

While the urethane adhesive is curing, open a door win-
dow. This will prevent the glass from being forced out by
passenger compartment air pressure when a door is
closed.

+

The molding must be installed securely so that it is in
position and leaves no gap.

+

Inform the customer that the vehicle should remain sta-
tionary until the urethane adhesive has completely cured
(preferably 24 hours). Curing time varies with temperature
and humidity.

WARNING:

+

Keep heat and open flames away as primers and adhesive
are flammable.

+

The materials contained in the kit are harmful if
swallowed, and may irritate skin and eyes. Avoid contact
with the skin and eyes.

+

Use in an open, well ventilated location. Avoid breathing
the vapors. They can be harmful if inhaled. If affected by
vapor inhalation, immediately move to an area with fresh
air.

+

Driving the vehicle before the urethane adhesive has com-
pletely cured may affect the performance of the wind-
shield in case of an accident.

CAUTION:

+

Do not use an adhesive which is past its usable term.
Shelf life of this product is limited to six months after the
date of manufacture. Carefully adhere to the expiration or
manufacture date printed on the box.

+

Keep primers and adhesive in a cool, dry place. Ideally,
they should be stored in a refrigerator.

WINDSHIELD AND WINDOWS

Removal and Installation

BT-59

+

Do not leave primers or adhesive cartridge unattended
with their caps open or off.

+

The vehicle should not be driven for at least 24 hours or
until the urethane adhesive has completely cured. Curing
time varies depending on temperature and humidities. The
curing time will increase under higher temperatures and
lower humidities.

WINDSHIELD

NLBT0023S03

NBT129

Repairing Water Leaks for Windshield

NLBT0023S0301

Leaks can be repaired without removing and reinstalling glass.
If water is leaking between the urethane adhesive material and
body or glass, determine the extent of leakage. This can be
done by applying water to the windshield area while pushing
glass outward.
To stop the leak, apply primer (if necessary) and then urethane
adhesive to the leak point.

WINDSHIELD AND WINDOWS

Removal and Installation (Cont’d)

BT-60

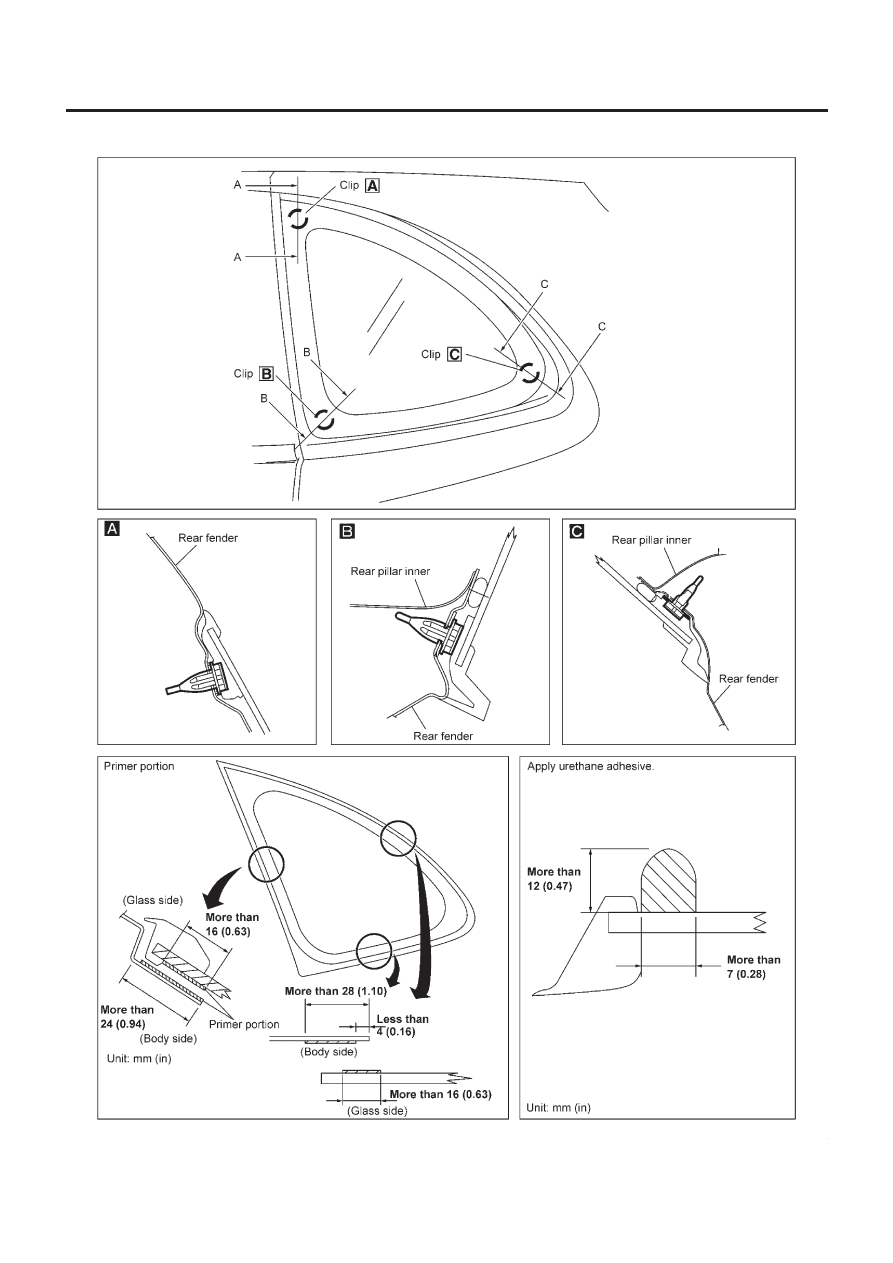

SIDE WINDOW

NLBT0023S04

NBT130

WINDSHIELD AND WINDOWS

Removal and Installation (Cont’d)

BT-61

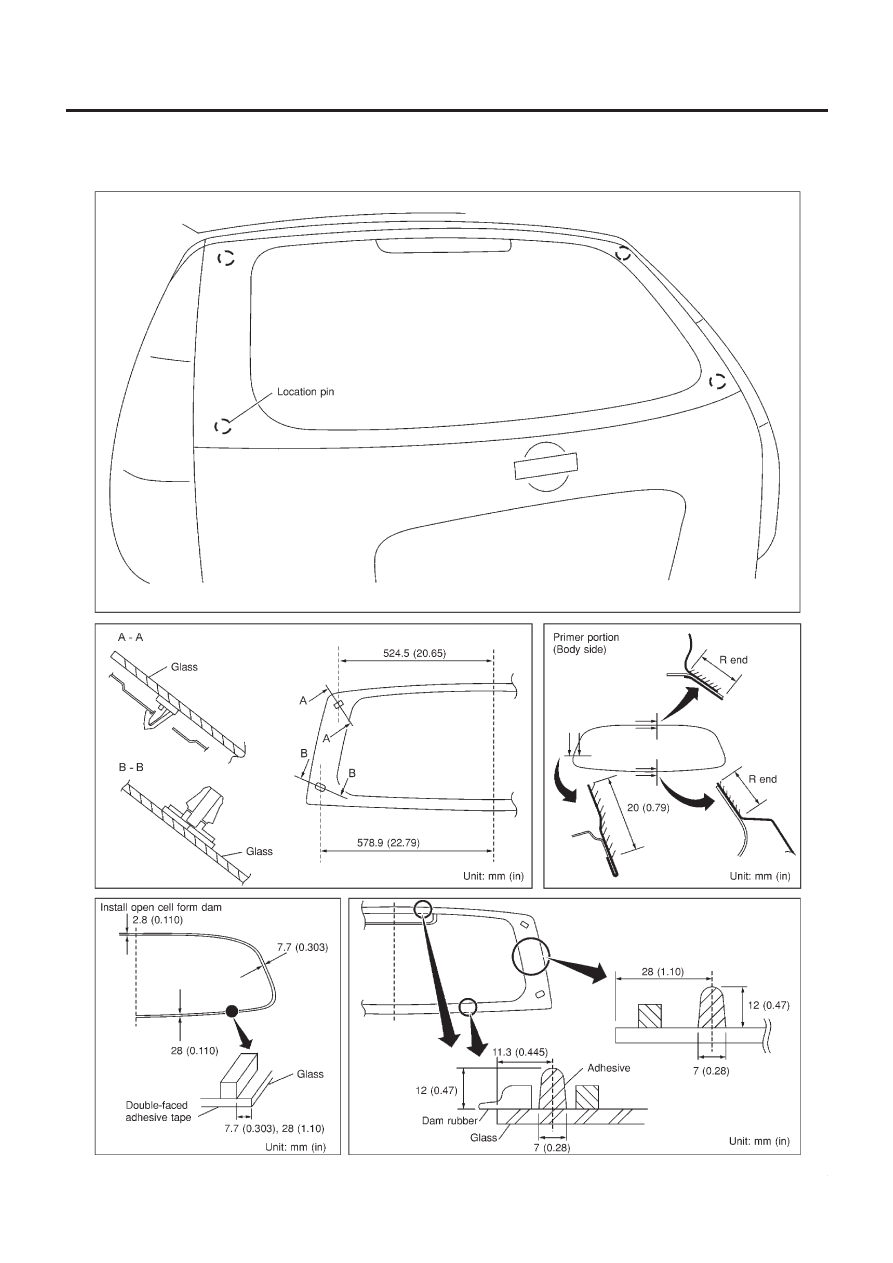

BACK DOOR WINDOW

NLBT0023S05

+

Structure and removal/reinstallation method of back door win-
dow are basically the same as for the windshield.

NBT132

WINDSHIELD AND WINDOWS

Removal and Installation (Cont’d)

BT-62

Removal and Installation

NLBT0024

CAUTION:

Be careful not to scratch door rearview mirror body.

★

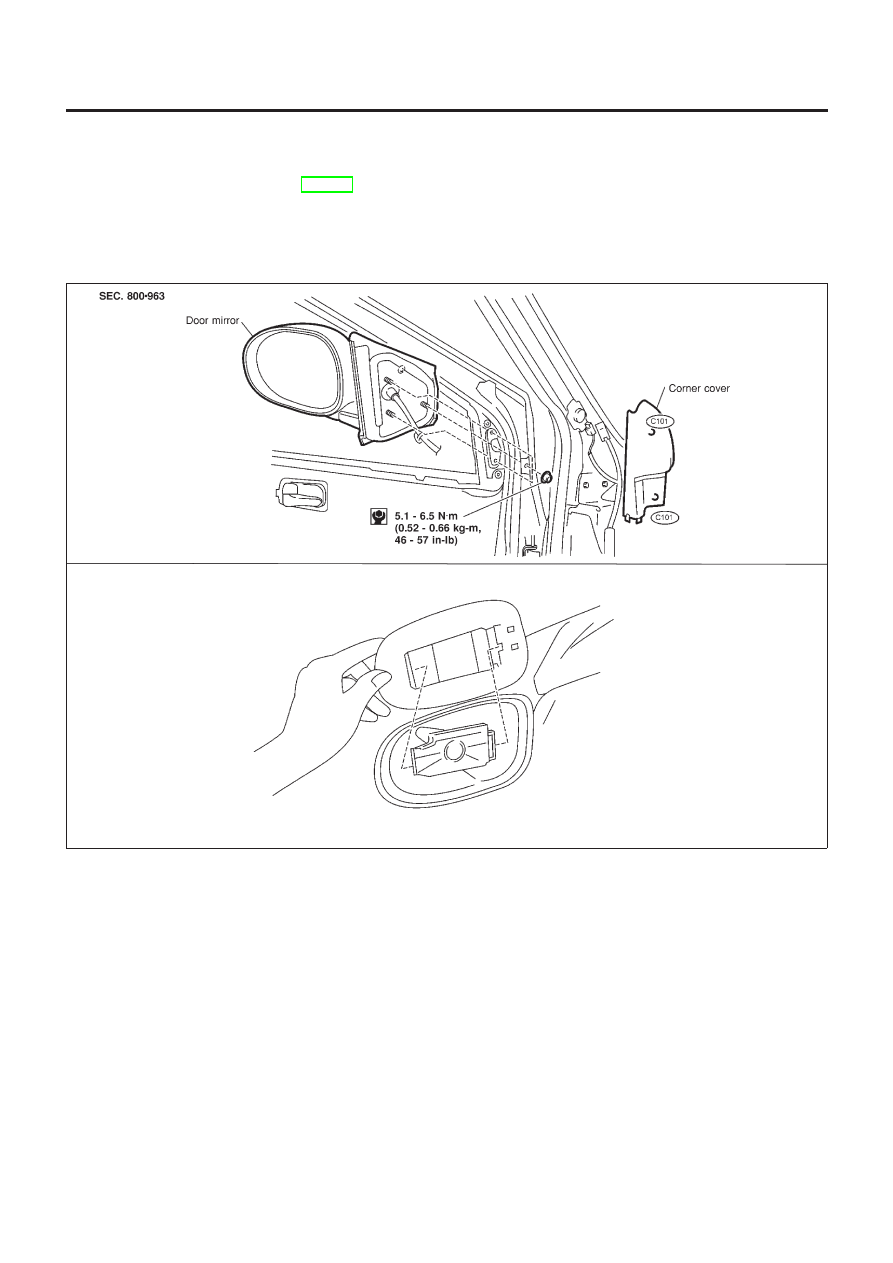

For Wiring Diagram, refer to EL-241, “DOOR MIRROR” for details.

1. Remove front corner of door inner cover.
2. Disconnect door mirror harness connector.
3. Remove bolts securing door mirror assembly.
4. Remove the mirror glass. Do not insert flat-bladed screwdriver too far.

NBT131

DOOR MIRROR

Removal and Installation

BT-63

Removal and Installation

NLBT0025

REMOVAL

NLBT0025S01

NBT059

NBT157

INSTALLATION

NLBT0025S02

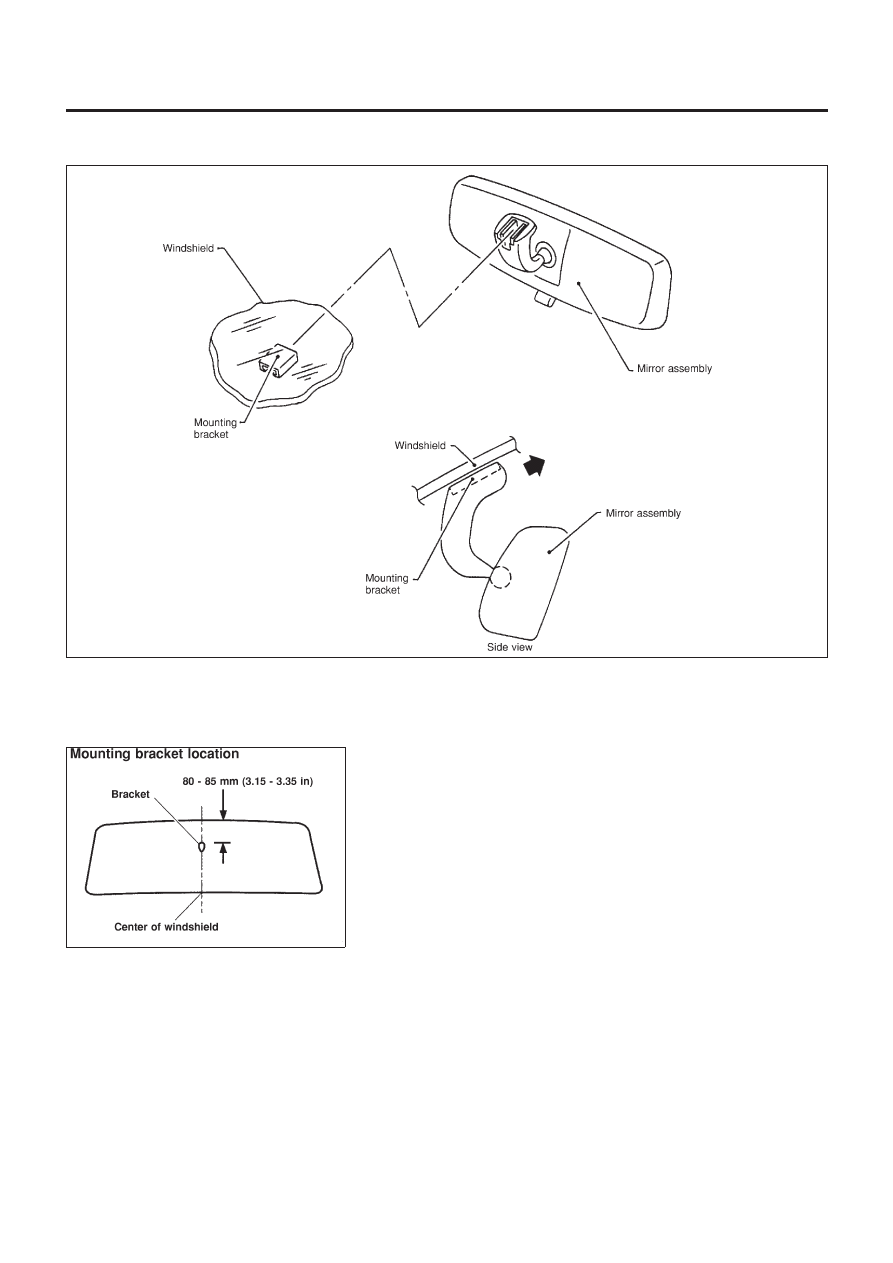

1.

Install mirror base as follows:

a.

Determine mirror base position on windshield by measuring
from top of windshield to top of mirror base as shown in the
figure.

b.

Mark location on outside of windshield with wax pencil or
equivalent.

c.

Clean attaching point on inside of windshield with an alcohol-
saturated panel towel.

d.

Sand bonding surface of mirror base with sandpaper (No. 320
or No. 360).

e.

Clean bonding surface of mirror base with an alcohol-saturated
paper towel.

f.

Apply Loctite Adhesive 11067-2 or equivalent to bonding sur-
face of mirror base.

g.

Install mirror base at premarked position and press mirror base
against glass for 30 to 60 seconds.

h.

After five minutes, wipe off excess adhesive with an alcohol-
moistened paper towel.

2.

Install rearview mirror.

REAR VIEW MIRROR

Removal and Installation

BT-64

Alignment

NLBT0026

+

All dimensions indicated in figures are actual ones.

+

When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge
itself to make sure there is no free play.

+

When a measuring tape is used, check to be sure there is no elongation, twisting or bending.

+

Measurements should be taken at the center of the mounting holes.

+

An asterisk (*) following the value at the measuring point indicates that the measuring point on the other
side is symmetrically the same value.

+

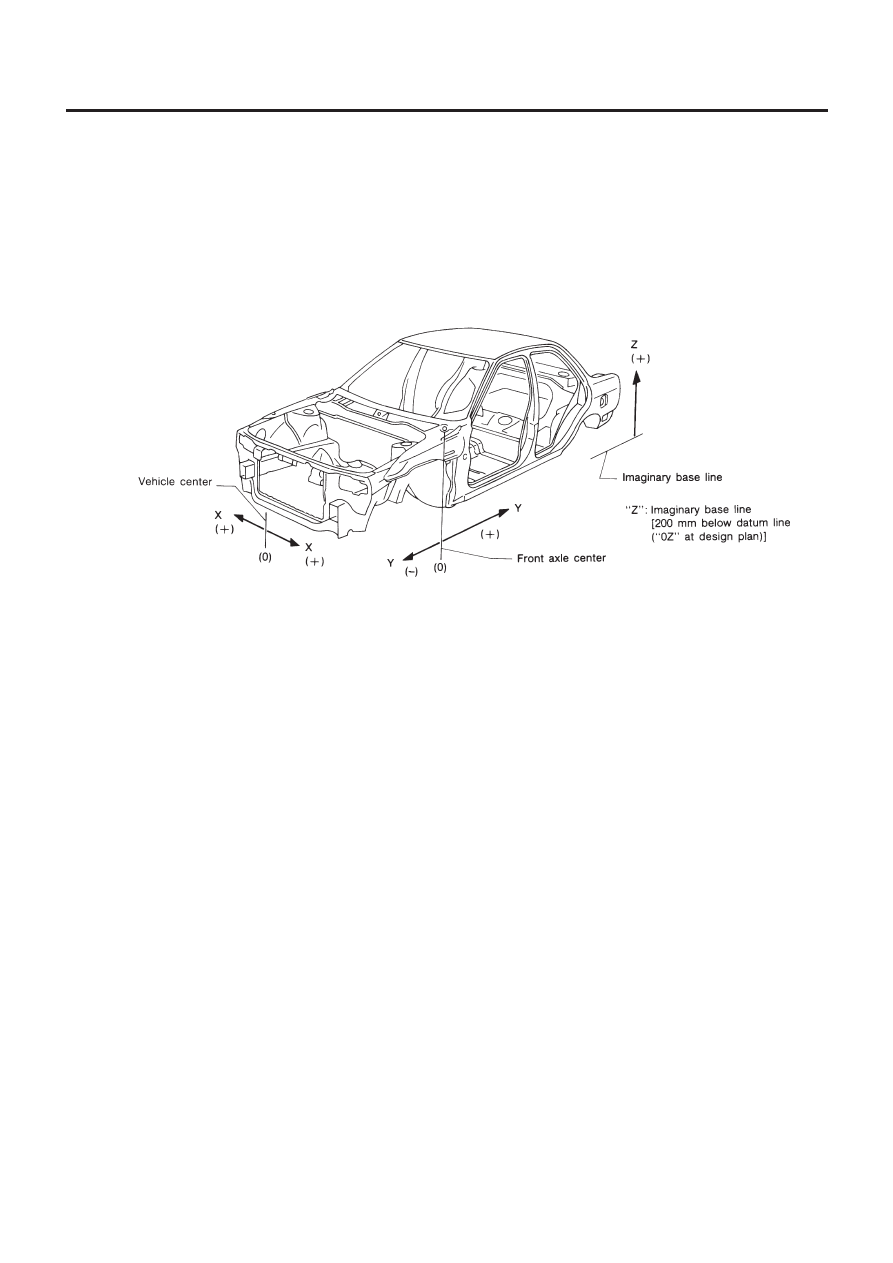

The coordinates of the measurement points are the distances measured from the standard line of “X”, “Y”
and “Z”.

SBF874GB

BODY (ALIGNMENT)

Alignment

BT-65

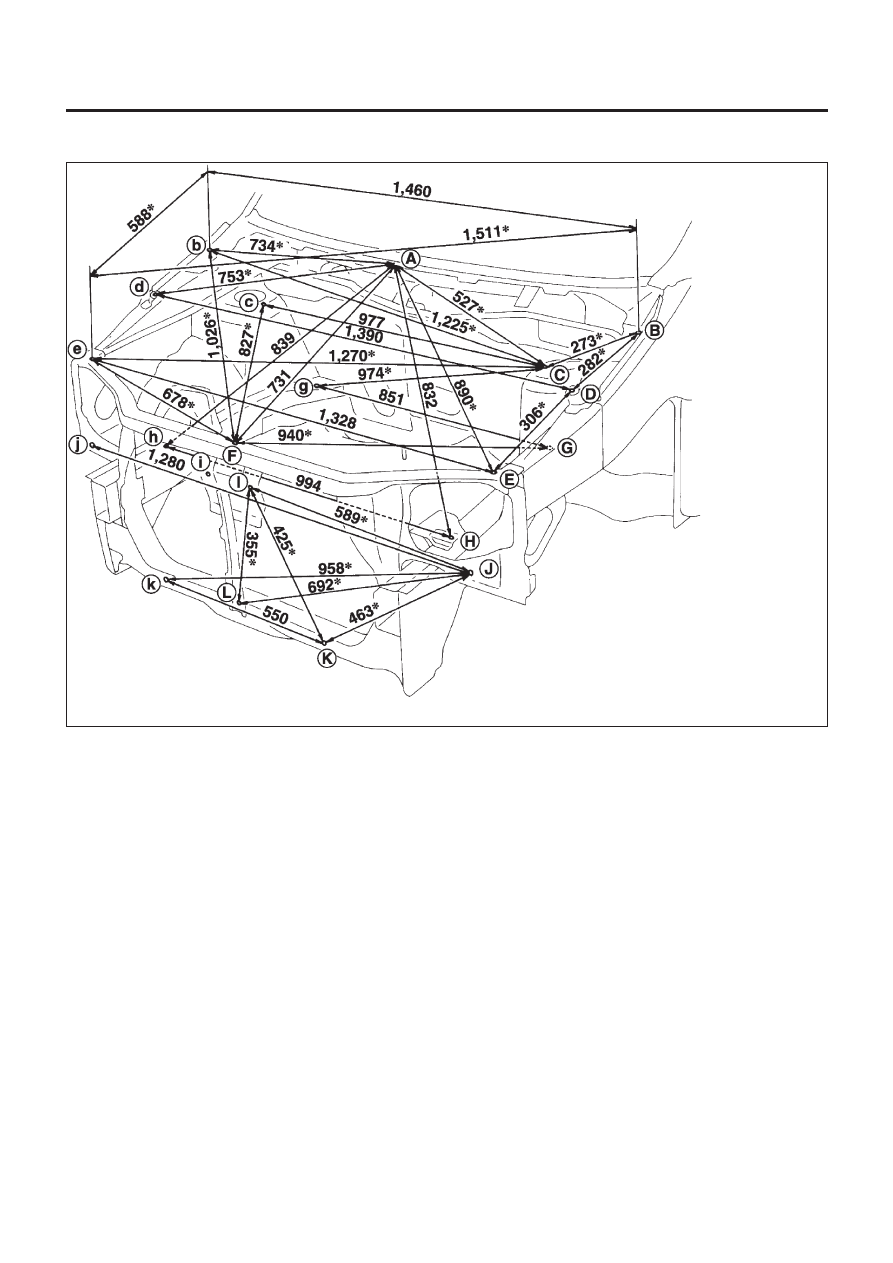

ENGINE COMPARTMENT

NLBT0026S01

Measurement

NLBT0026S0101

NBT153

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-66

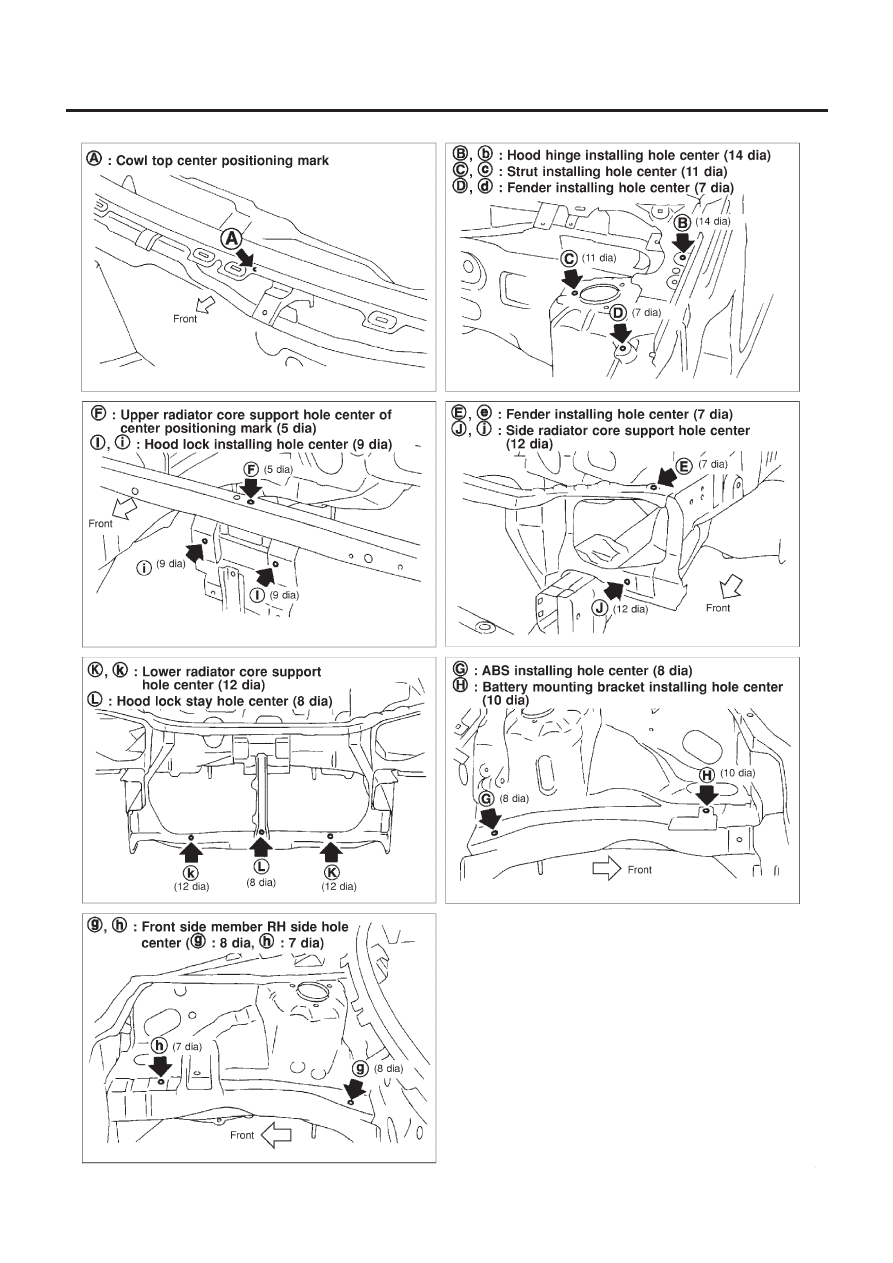

Measurement Points

NLBT0026S0102

NBT154

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-67

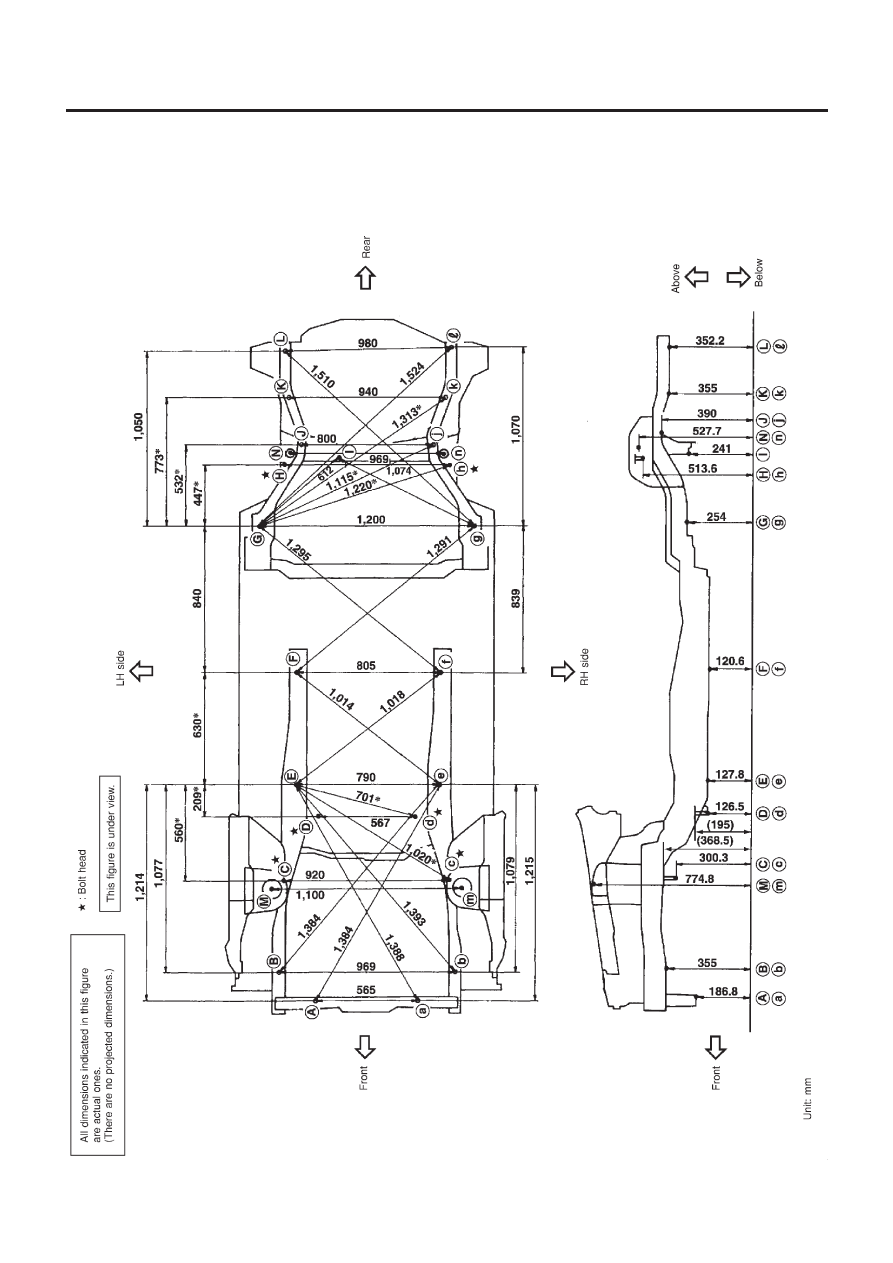

UNDERBODY

NLBT0026S02

Measurement

NLBT0026S0201

NBT155

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-68

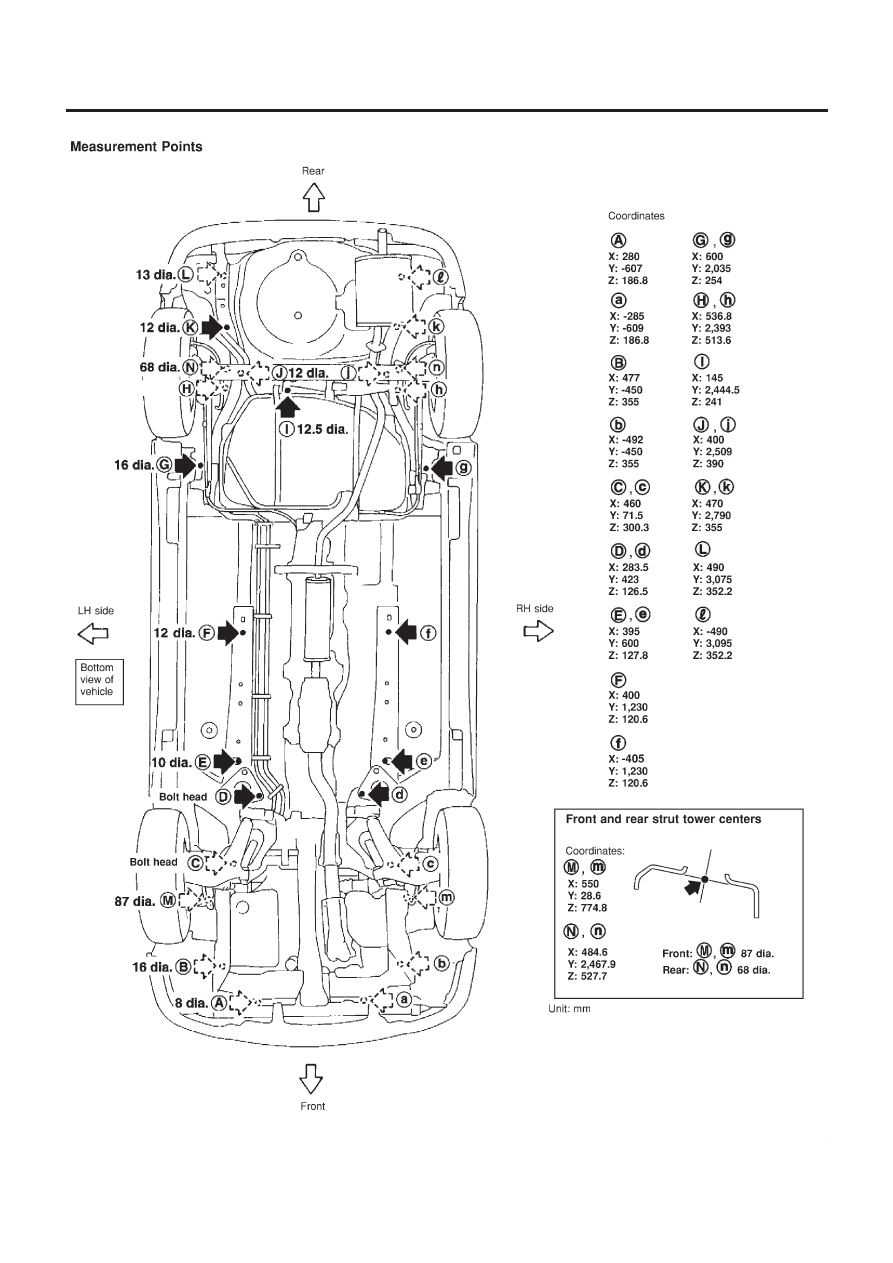

Measurement Points

NLBT0026S0202

NBT156

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-69

BODY (ALIGNMENT)

Alignment (Cont’d)

BT-70
