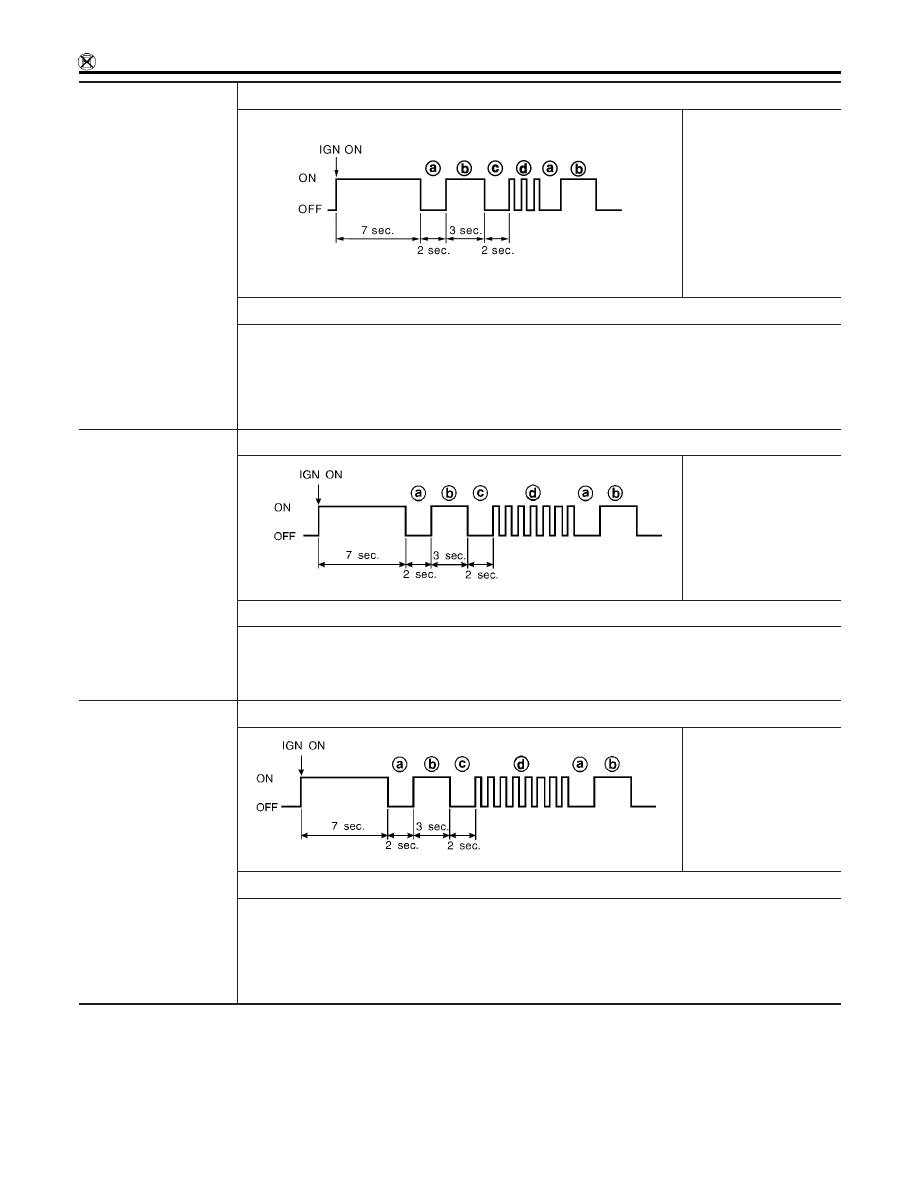

Front LH seat belt pre-
tensioner circuit is mal-
functioning.
(d: 3 flashes)

Flash pattern

SRS802

a through d are
repeated.
d — Three flashes indi-
cate malfunctioning front
LH seat belt pre-ten-
sioner circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connections.
2. Replace the harness if it has visible damage.
3. Replace front LH seat belt pre-tensioner.

(Before disposal, it must be deactivated.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

Diagnosis sensor unit is
malfunctioning.
(d: 7 flashes)

Flash pattern

SRS335

a through d are
repeated.
d — Seven flashes indi-
cate malfunctioning diag-
nosis sensor unit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connections.
2. Replace the harness if it has visible damage.
3. Replace the diagnosis sensor unit.
4. Replace the related harness.

Front passenger air bag
module circuit is mal-
functioning.
(d: 8 flashes)

Flash pattern

SRS336

a through d are
repeated.
d — Eight flashes indi-
cate malfunctioning front
passenger air bag mod-
ule circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace front passenger air bag module.

(Before disposal, it must be deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-56

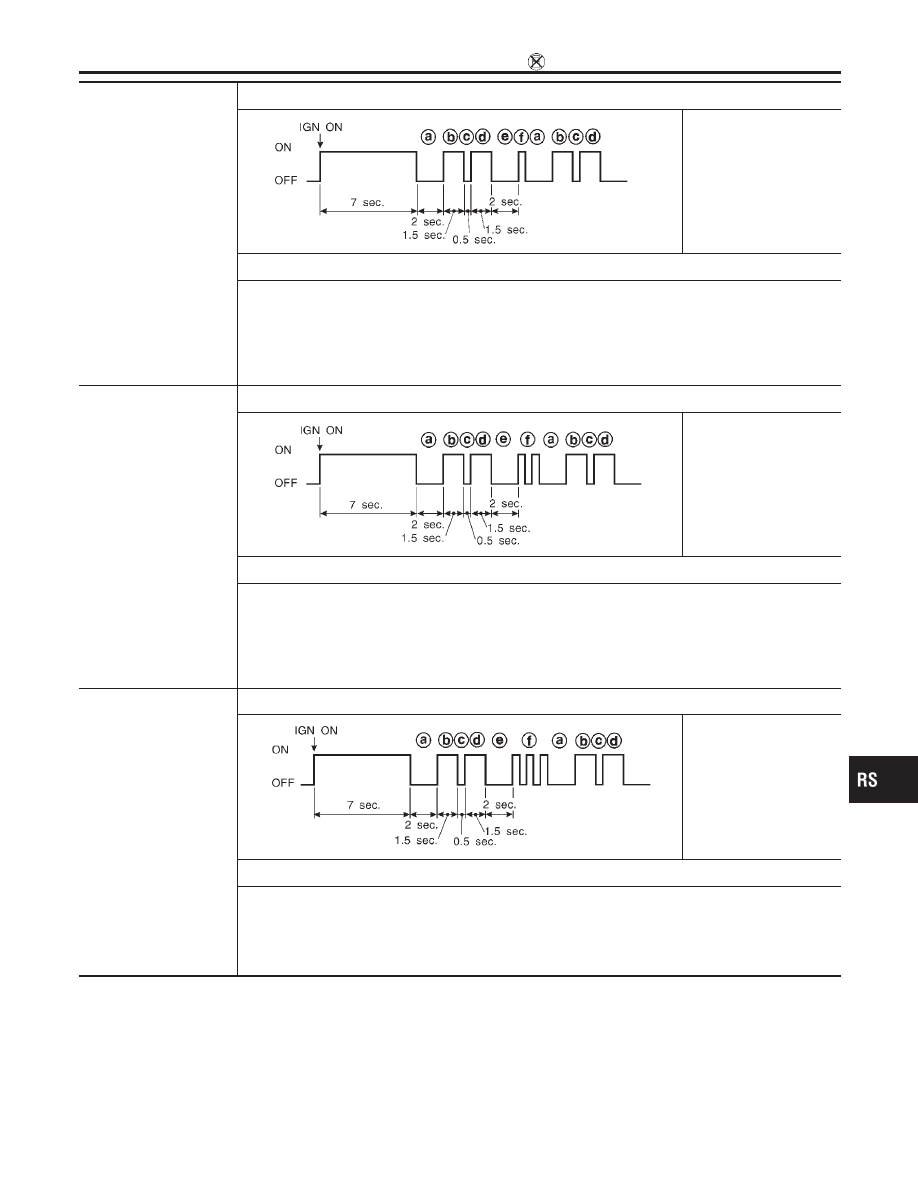

Front RH side air bag
module circuit is mal-
functioning.
(f: 1 flash)

Flash pattern

SRS338

a through f are repeated.
f — One flash indicates
malfunctioning front RH
side air bag module cir-
cuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace front RH side air bag module.

(Before disposal, it must be deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

Front LH side air bag
module circuit is mal-
functioning.
(f: 2 flashes)

Flash pattern

SRS337

a through f are repeated.
f — Two flashes indicate
malfunctioning front LH
side air bag module cir-
cuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace front LH side air bag module.

(Before disposal, it must be deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

RH side air bag (satel-
lite) sensor is malfunc-
tioning.
(f: 3 flashes)

Flash pattern

SRS340

a through f are repeated.
f — Three flashes indi-
cate malfunctioning RH
side air bag (satellite)
sensor circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace the RH side air bag (satellite) sensor.
4. Replace the diagnosis sensor unit.
5. Replace the related harness.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-57

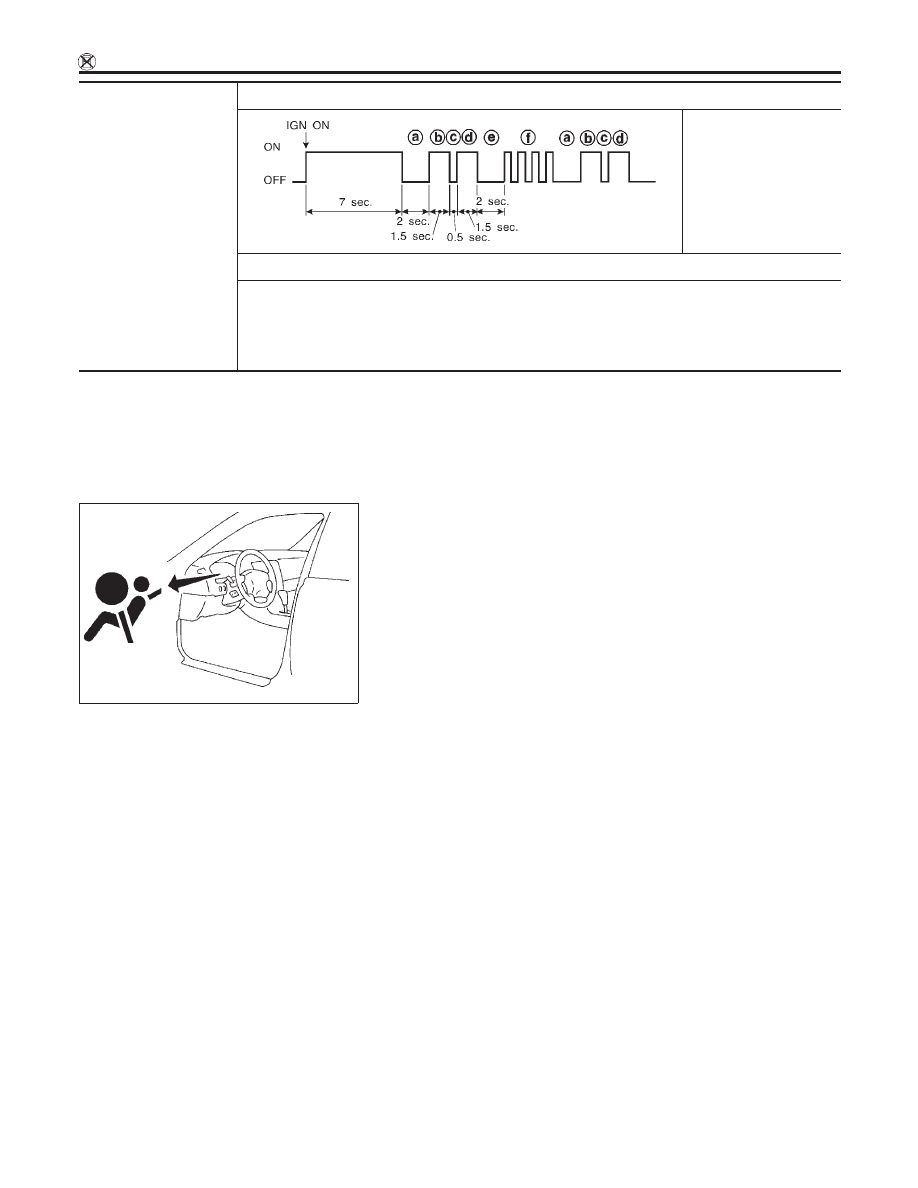

LH side air bag (satellite)
sensor is malfunctioning.
(f: 4 flashes)

Flash pattern

SRS339-A

a through f are repeated.
f — Four flashes indi-
cate malfunctioning LH
side air bag (satellite)
sensor circuit.

Repair order (“Recheck SRS at each replacement.”)

1. Visually check the wiring harness connection.
2. Replace the harness if it has visible damage.
3. Replace the LH side air bag (satellite) sensor.
4. Replace the diagnosis sensor unit.
5. Replace the related harness.

* Follow the procedures in numerical order when repairing malfunctioning parts. Confirm whether malfunction is eliminated
using the air bag warning lamp or CONSULT-II each time repair is finished. If malfunction is still observed, proceed to the next
step. When malfunction is eliminated, further repair work is not required.

SRS800

DIAGNOSTIC PROCEDURE 7

NLRS0049S02

Final checking after repairing SRS by using “AIR BAG” warn-
ing lamp — Diagnosis mode and User mode
1.

After repairing SRS connect both battery cables.

2.

Open driver’s door.

3.

Turn ignition switch from “OFF” to “ON”.

4.

“AIR BAG” warning lamp operates in Diagnosis mode as fol-
lows:

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses without CONSULT-II (Cont’d)

RS-58

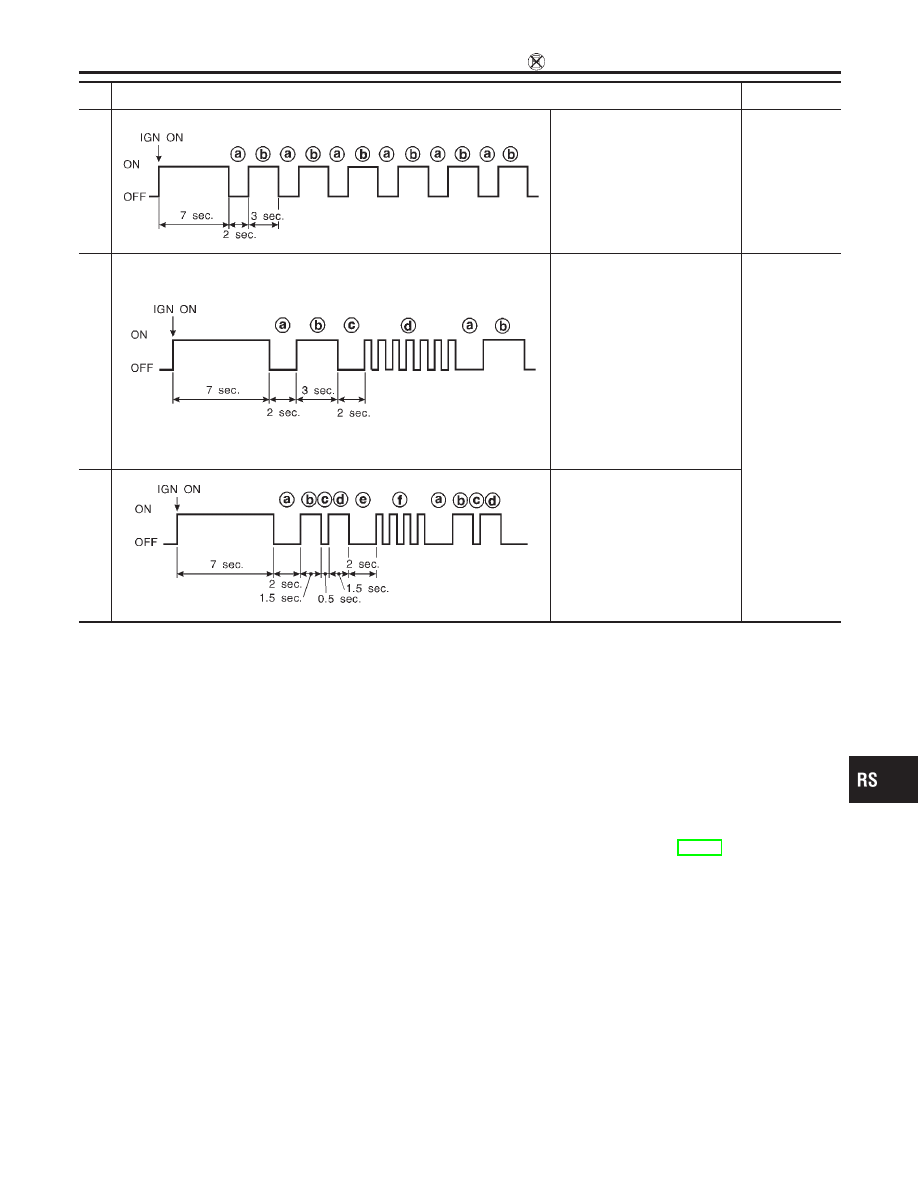

No.

“AIR BAG” warning lamp flash pattern — Diagnosis mode —

SRS condition

1

SRS333

a through b are repeated.

No malfunction
is detected or
repair is com-
pleted.
No further
action is nec-
essary.

2

SRS341

a through d are repeated.
b — Driver and front passen-
ger air bag and front seat belt
pre-tensioner marker (For iden-
tifying driver air bag, front pas-
senger air bag and/or front seat
belt pre-tensioners malfunction-
ing)
d — Indicates malfunctioning
part. The number of flashes
varies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

The system is
malfunctioning
and needs to
be repaired.

3

SRS342-A

a through f are repeated.
b, c, d — Front side air bag
marker (For identifying front
side air bag malfunctioning)
f — Indicates malfunctioning
part. The number of flashes
varies with malfunctioning part
(0.5 sec. ON and 0.5 sec. OFF
is counted as one flash.)

NOTE:
When diagnosis sensor unit is replaced with new one, “AIR BAG”
warning lamp will operate in User mode. Checking “AIR BAG”
warning lamp operation in Diagnosis mode is not required. Go to
step 6.
5.

If “AIR BAG” warning lamp operates as shown in No. 1 in chart
above, turn ignition switch “OFF” to reset from Diagnosis mode
to User mode and to erase the memory of the malfunction.
Then go to step 6.
If “AIR BAG” warning lamp operates as shown in No. 2 or No.
3 in chart above, the malfunctioning part is not repaired
completely, or another malfunctioning part is detected. Go to
DIAGNOSTIC PROCEDURE 6, page RS-53, and repair mal-
functioning part completely.

6.

Turn ignition switch “ON”. “AIR BAG” warning lamp operates in
User mode. Compare “AIR BAG” warning lamp operation to
the chart on the next page

NOTE:
When a malfunction is detected, switch from Diagnosis mode to
user mode by turning the ignition switch as follows:
1)

Turn ignition switch “ON”.

2)

After “AIR BAG” warning lamp lights for 7 seconds, turn igni-
tion switch “OFF” within 1 second.

3)

Wait more than 3 seconds.

4)

Repeat steps 1 to 3 three times.

5)

Turn ignition switch “ON”.

SRS is now in User mode.
