SMT066A

7.

Install 3rd & 4th shift fork and bracket, then install 3rd & 4th
fork rod, stopper ring and retaining pin.
When installing stopper rings, use snap ring remover and
installer.

SMT067A

8.

Install interlock balls.

SMT666C

9.

Install 5th shift fork, then install fork rod, stopper ring and
retaining pin.
When installing stopper rings, use snap ring remover and
installer.

SMT018B

10. Install 5th & reverse check plug, spring and ball.

I

Apply sealant to bolt threads. Refer to “Shift Control
Components”, MT-65.

SMT201B

11. Install reverse lock spring on 5th & reverse bracket.

I

Pay attention to its direction.

ASSEMBLY

RS5F50A

MT-86

SMT667C

12. Install check ball and reverse lever spring on reverse lever

assembly.

I

Apply multi-purpose grease to check ball.

I

Pay attention to direction of reverse lever spring.

SMT668C

13. Install reverse lever assembly on clutch housing.

SMT669C

14. Install reverse arm shaft and retaining pin.

SMT670C

15. Hook reverse lock spring and reverse lever spring on reverse

lever assembly.

SMT671C

16. Mesh 4th gear, then install reverse idler gear and shaft.

I

Pay attention to direction of tapped hole.

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ASSEMBLY

RS5F50A

MT-87

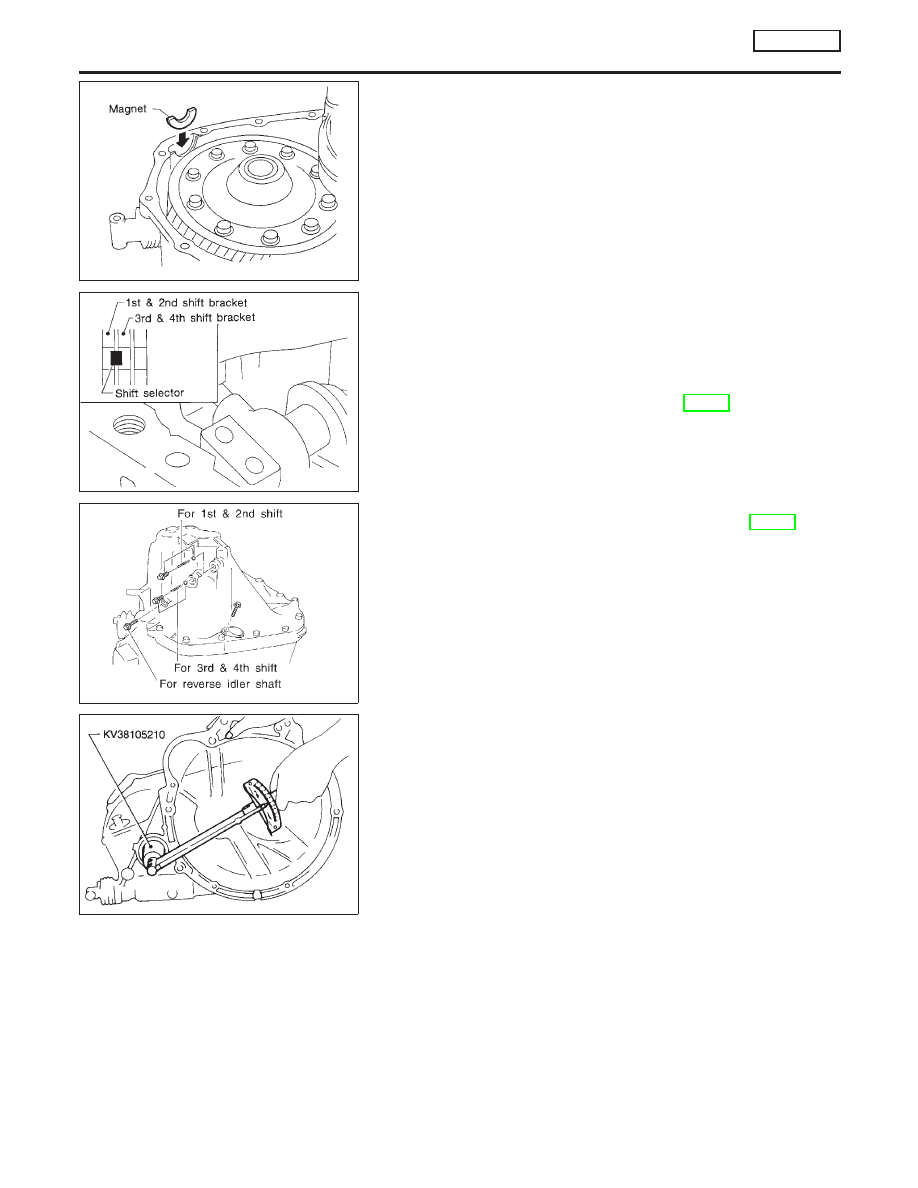

SMT070A

17. Place magnet on clutch housing.

SMT446C

18. If bearing preload of mainshaft was adjusted, install selected

shim(s) into transmission case.

I

To aid in installation of transmission case, place shift
selector in the 1st and 2nd shift bracket or between 1st
and 2nd bracket and 3rd and 4th bracket.

19. Apply sealant to mating surface of transmission case and

install it. Refer to “Case Components”, MT-63.

20. Install PNP switch.

SMT626D

21. Apply sealant to threads of check plugs. Install balls, springs

and plugs. Refer to “Shift Control Components”, MT-65.

22. After assembly, check that you can shift into each gear

smoothly.

SAT478EA

23. Measure total turning torque.

Total turning torque (New bearing):

8.8 - 21.6 N·m (90 - 220 kg-cm, 78 - 191 in-lb)

I

When old bearing is used again, preload will be slightly
less than the above. Make sure torque is close to the
specified range.

ASSEMBLY

RS5F50A

MT-88

General Specifications

NLMT0076

TRANSAXLE

NLMT0076S01

Applied model

QG18DE

Model code number

8E009

8E069

Transaxle model

RS5F70A

Number of speeds

5

Synchromesh type

Warner

Shift pattern

Gear ratio

1st

3.333

2nd

1.955

3rd

1.286

4th

0.926

5th

0.733

Reverse

3.214

Number of teeth

Input gear

1st

15

2nd

22

3rd

28

4th

41

5th

45

Rev.

14

Main gear

1st

50

2nd

43

3rd

36

4th

38

5th

33

Rev.

45

Reverse idler gear

37

Oil capacity



(Imp pt)

3.0 (5-1/4)

Oil level (Reference data)

mm (in)

56.5 - 61.0 (2.224 - 2.402)

Remarks

1st & 2nd double baulk ring type synchronizer

Reverse sub-gear

FINAL GEAR

NLMT0076S02

Engine

QG18DE

Transaxle model

RS5F70A

Final gear ratio

4.437

Number of teeth

Final gear/Pinion

71/16

Side gear/Pinion mate gear

14/10

GI

MA

EM

LC

EC

FE

CL

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

SERVICE DATA AND SPECIFICATIONS (SDS)

RS5F70A

General Specifications

MT-89
