TIMING CHAIN

b.

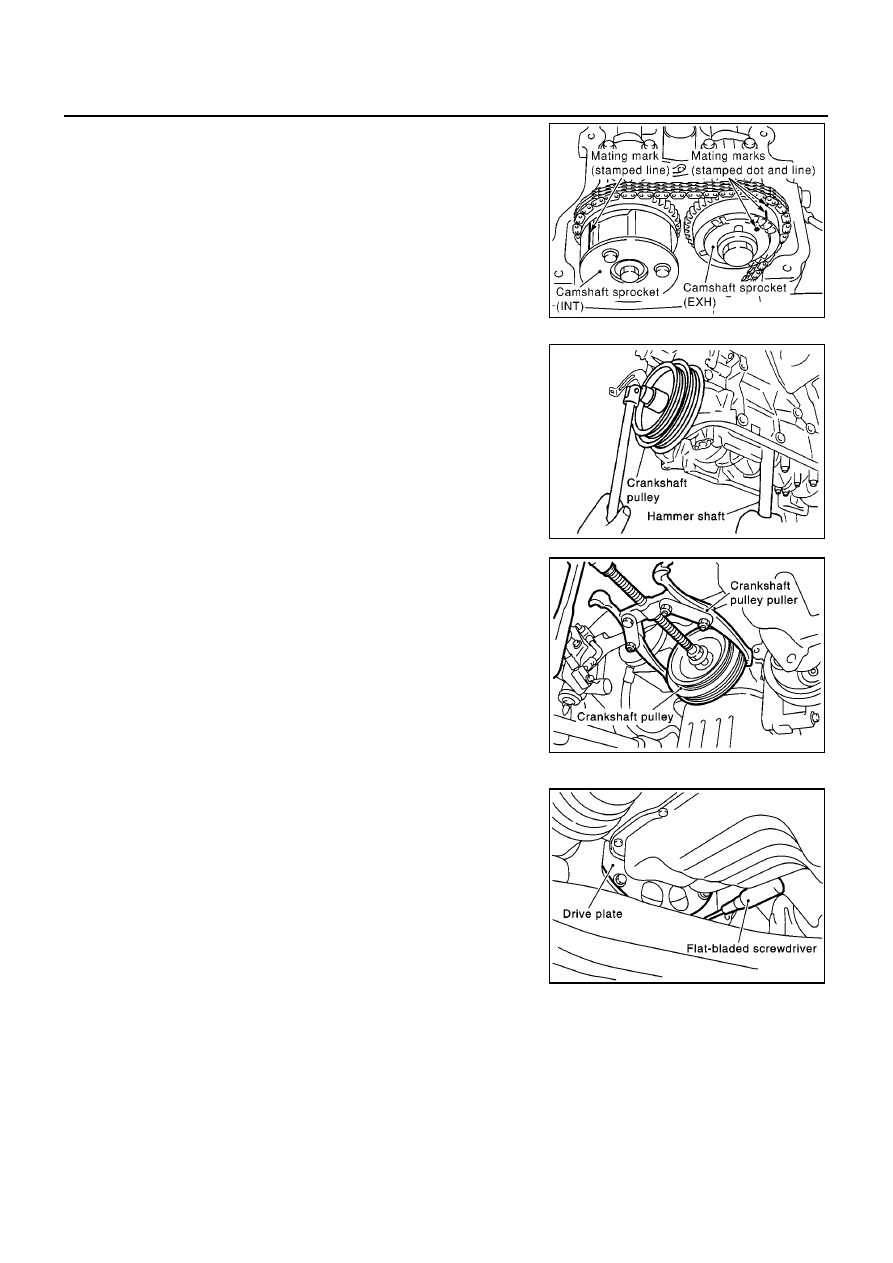

Make sure that the camshaft sprocket mating mark is in the
position shown in the figure.

●

If the mating mark is not in position, turn the crankshaft pulley
once more and position it.

22. Remove crankshaft pulley with the following procedure:
a.

Secure crankshaft counter weight with handle of a hammer, and
loosen crankshaft pulley bolts.

CAUTION:

Take care to prevent foreign material from entering the
engine.

b.

Remove crankshaft pulley using crankshaft pulley puller (com-
mercial service tool).

CAUTION:

●

Hook tab onto back of crankshaft pulley only.

●

Do not remove crankshaft pulley bolt. Fully loosen, and
then use it as support point.

NOTE:
If oil pan is not removed, remove crankshaft pulley as follows.

i.

Remove rear plate (lower).

ii.

Engage drive plate ring gear with a flat-head screwdriver to fix
crankshaft in position, and loosen crankshaft pulley bolt.

iii.

Remove crankshaft pulley using crankshaft pulley puller (com-
mercial service tool).

23. Remove water pump pulley and idler pulley bracket assembly.

MBIB0194E

PBIC0565E

KBIA1437E

KBIA1438E

TIMING CHAIN

EM-53

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

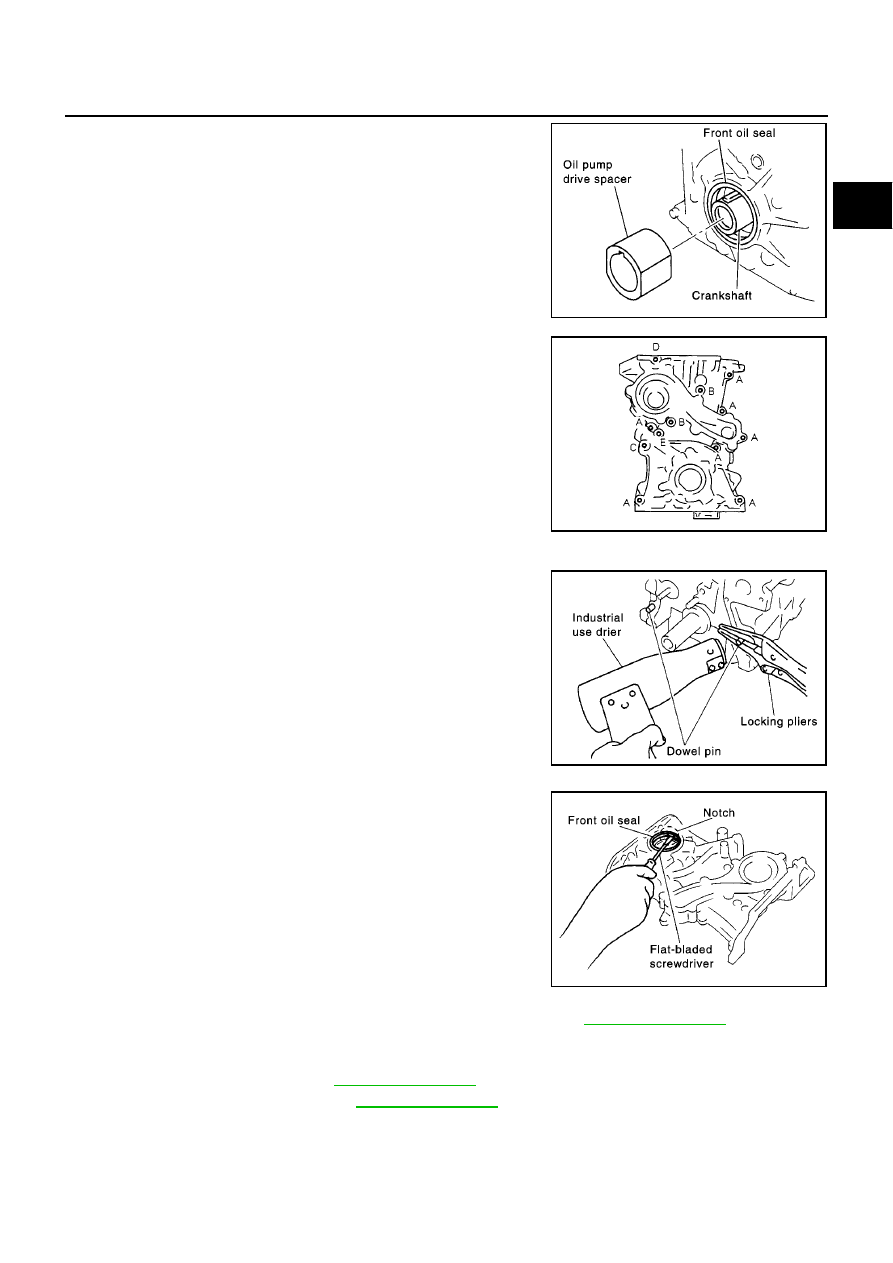

24. Remove front cover with the following procedure:

a.

To increase freedom of front cover posture during removal/
installation, pull oil pump drive spacer out through front oil seal.

●

Pull it straight out using long-nose priers or two flat-bladed
screwdrivers.

CAUTION:

Be careful not to damage side of oil pump drive spacer and
front oil seal lip.

b.

Remove power steering pump adjusting bar.

c.

Remove front cover carefully.

●

Remove mounting bolts A - E shown in figure.

NOTE:
Bolts C and E have been removed in step b.

CAUTION:

●

When removing, be careful not to damage or bend front
end of cylinder head gasket. Also after peeling off con-
tact face between front cover and gasket, their surfaces
shall be smooth.

●

If cylinder head gasket is damaged, replace it with new
one.

d.

Remove O-rings from front cover and cylinder block.

25. Pull two dowel pins for front cover out of cylinder block.

●

Heat them with industrial dryer sufficiently, then pull them out
using locking pliers.

NOTE:
This operation is performed as preparation operation for front
cover installation. This operation can be performed after
removal of timing chain.

26. If front oil seal is need to be replaced, remove it from front cover.

●

Insert a flat-bladed screwdriver in notch on oil seal mounting
point, and lift oil seal to remove.

NOTE:
Remove timing chain and its related parts with the following pro-
cedure:

27. Secure intake camshaft sprocket in most advanced position. Refer to

EM-35, "REMOVAL"

.

NOTE:
Removal of timing chain and related parts is described in following steps.

28. Remove chain tensioner. Refer to

EM-35, "REMOVAL"

.

29. Remove camshaft sprocket. Refer to

EM-35, "REMOVAL"

.

CAUTION:

After this step is completed, do not rotate crankshaft and camshaft separately in order to prevent
interference between valve and piston.

PBIC0566E

EMD0850D

PBIC0567E

PBIC0558E

EM-54

[QG]

TIMING CHAIN

30. Remove timing chain, timing chain slack guide and tension guide.

31. Remove crankshaft sprocket.

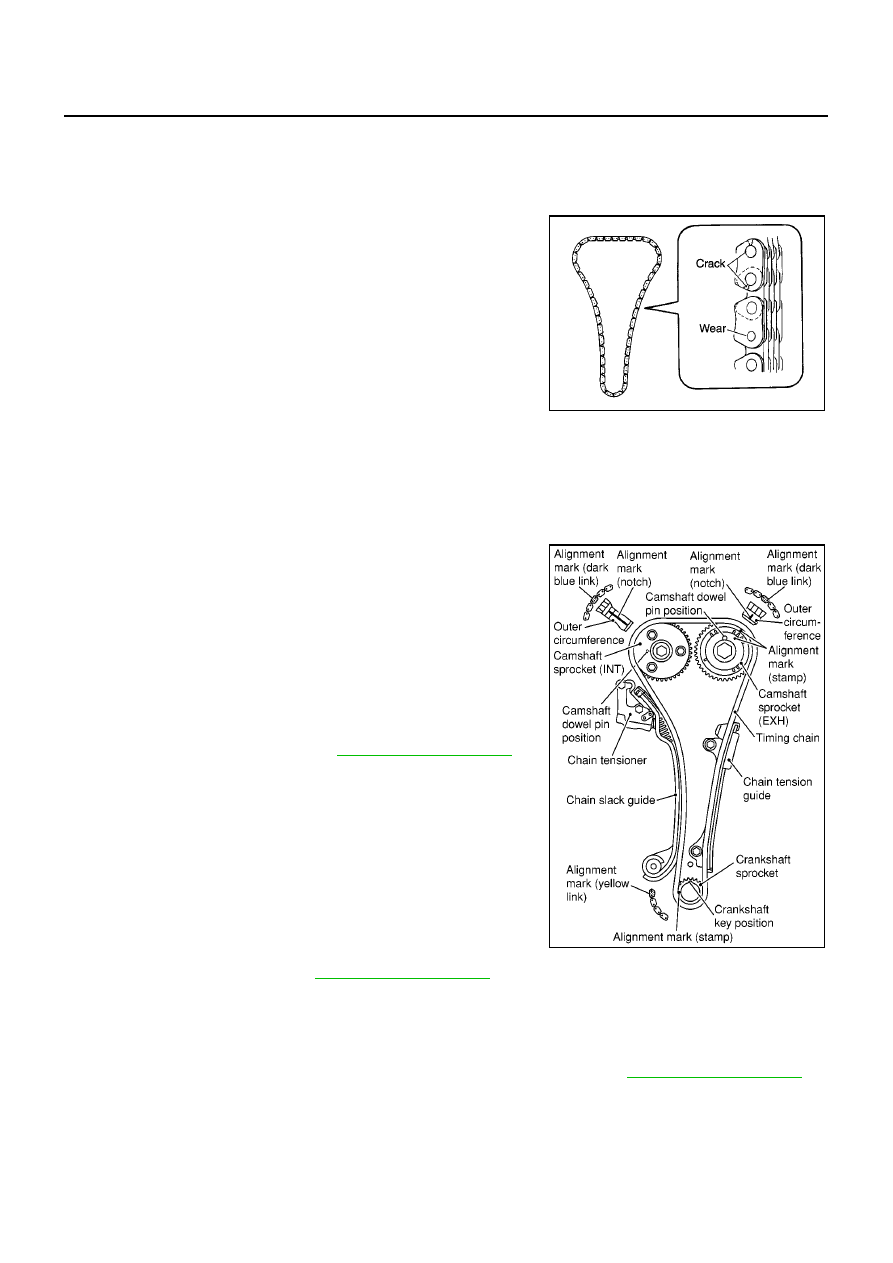

INSPECTION AFTER REMOVAL
Timing Chain

Check timing chain for cracks or serious wear. If a malfunction is
detected, replace it.

INSTALLATION

CAUTION:

●

Use a scraper to completely remove all liquid gasket adhering to mounting surface. De-grease and
clean with white gasoline.

●

After installation, wipe off any protruding liquid gasket.

1.

Install timing chain and its related parts with the following procedure:

●

For aligning positions for each sprocket and timing chain, and
installed condition of their related parts, refer to figure.

●

Install each sprocket with its mating mark facing engine front
side.

a.

Install timing chain and crankshaft sprocket.

●

Make sure that crankshaft key points straight up (No.1 cylin-
der is at TDC).

●

Hook timing chain on front end of camshaft so that it will not
fall off.

b.

Install timing chain slack guide and tension guide.

c.

Install camshaft sprocket. Refer to

EM-38, "INSTALLATION"

.

d.

Install chain tensioner. Refer to

EM-38, "INSTALLATION"

.

e.

Make sure again that mating marks are properly aligned.

f.

Temporarily install oil pump drive spacer, crankshaft pulley, and crankshaft pulley mounting bolt so that
crankshaft can be rotated.

g.

Install oil pump drive spacer, crankshaft pulley, and crankshaft pulley mounting bolts temporarily. Rotate
crankshaft clockwise several times to make sure it rotates normally. Refer to

EM-38, "INSTALLATION"

.

h.

Rotate crankshaft clockwise several times, and check that there is no unusual condition.

i.

Remove parts temporarily installed in step f.

PBIC0282E

KBIA1398E

TIMING CHAIN

EM-55

[QG]

C

D

E

F

G

H

I

J

K

L

M

A

EM

2.

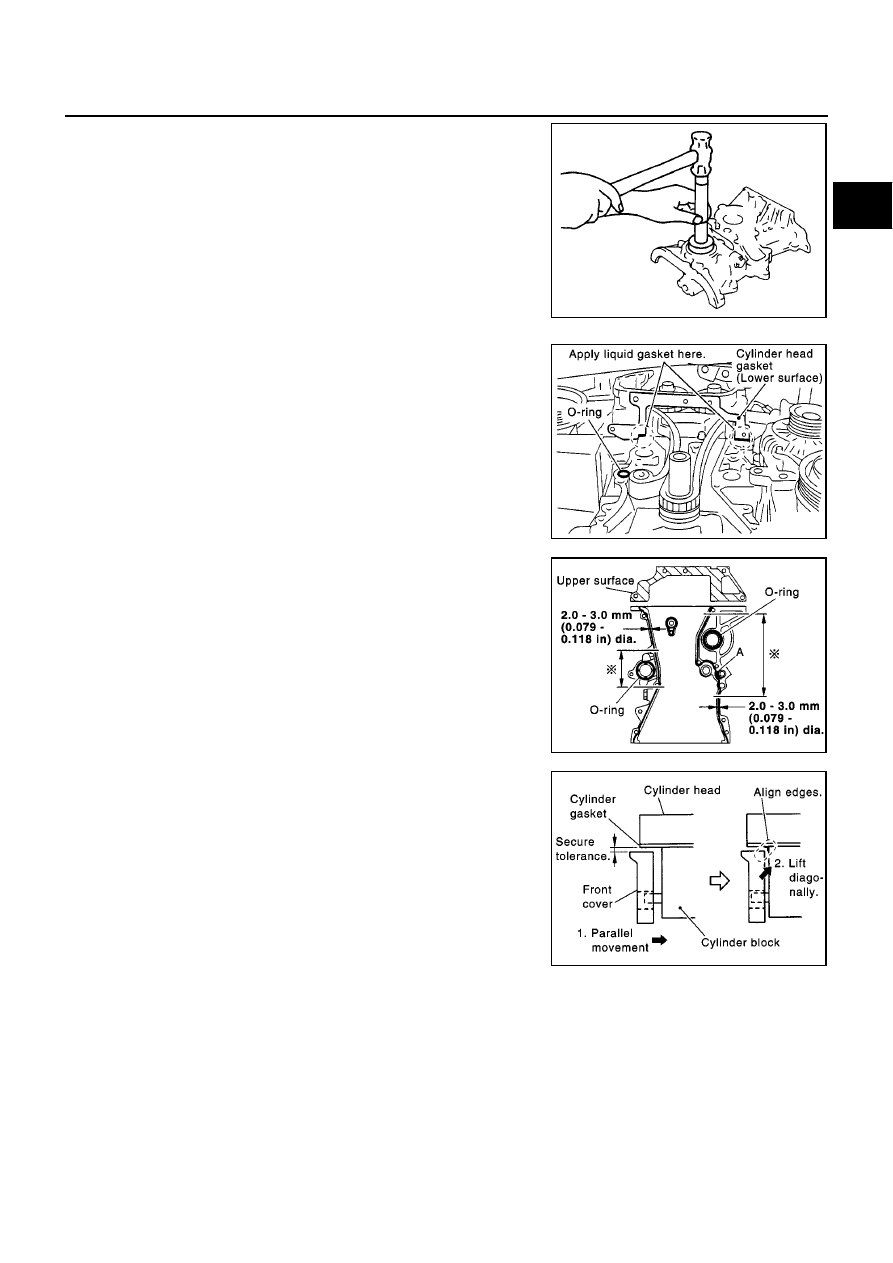

Install front oil seal to front cover.

●

Install it so that identification letters on oil seal will face toward
front side of the engine.

●

Using an oil seal drift (commercial service tool), press oil seal
in until it is flush with end surface of mounting position.

●

Make sure that oil seal outer circumference is free from dam-
age and burr.

3.

Install front cover with the following procedure:

a.

Install O-ring to cylinder block.

b.

Using a flat-bladed screwdriver, apply a continuous bead of liq-
uid gasket to contact surface between cylinder head gasket
lower surface and cylinder block (2 locations shown in figure).
Use Genuine Liquid Gasket or equivalent.

c.

Apply a continuous bead of liquid gasket to back surface of front
cover (location shown in figure).

CAUTION:

●

Do not apply liquid gasket to groove A shown in figure.

●

Especially for locations indicated by * mark in figure,
strictly observe application range of liquid gasket.

d.

Apply liquid gasket to top surface of front cover lightly and
evenly.
Use Genuine Liquid Gasket or equivalent.

e.

Install O-ring to back surface of front cover.

f.

With socket of oil pump inner rotor placed on crankshaft top sur-
face (clearance between front cover top surface and cylinder
head gasket lower surface is secured), move front cover close to
cylinder block. (Right side in figure)

g.

Lift front cover at an angle and install it to mounting position so
that front cover will come in contact with both cylinder head gas-
ket lower surface and cylinder block front surface at the same
time. (Right side in figure)

CAUTION:

●

During work, be sure not to damage cylinder head gas-
ket.

●

When installing, avoid discontinuous bead of liquid gas-
ket caused by allowing it to adhere to an unnecessary area.

PBIC0530E

PBIC0561E

PBIC0562E

PBIC0563E
