3

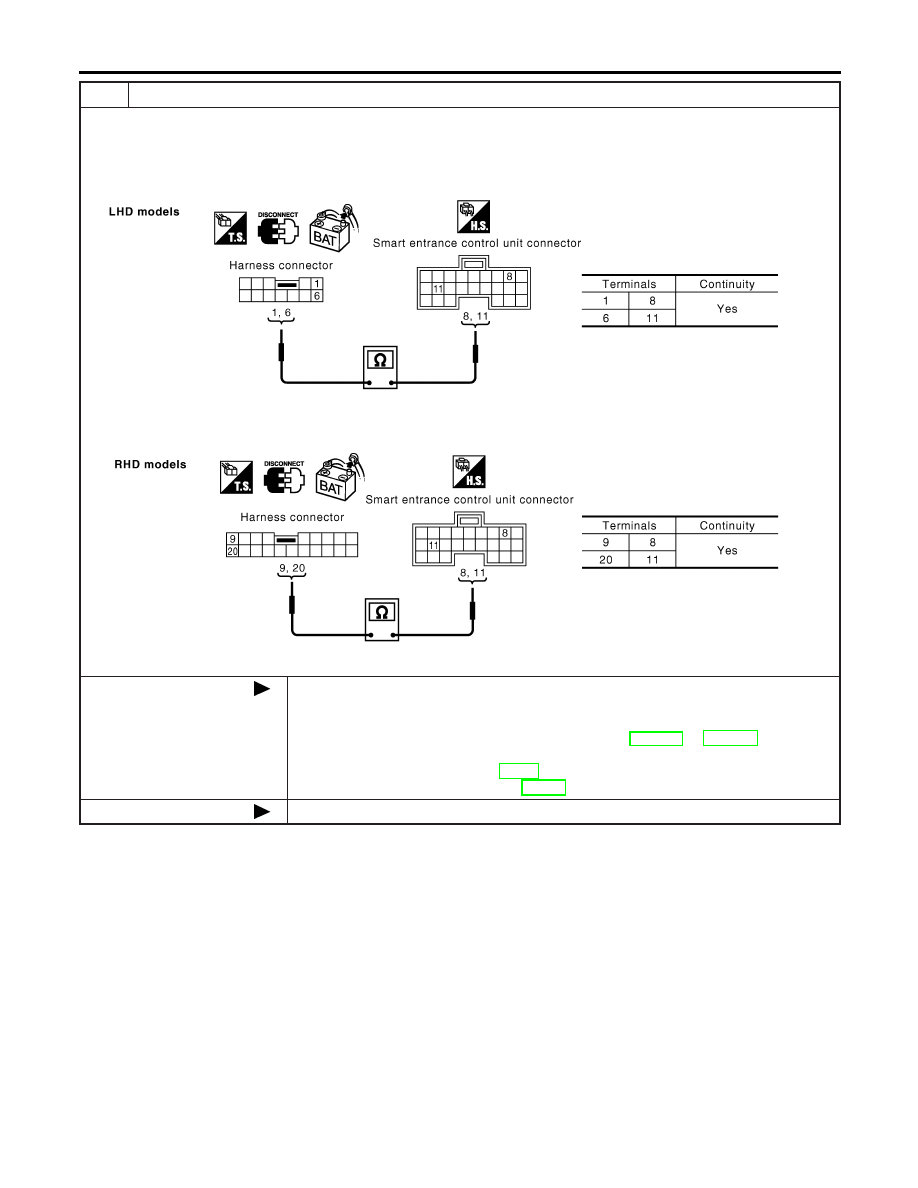

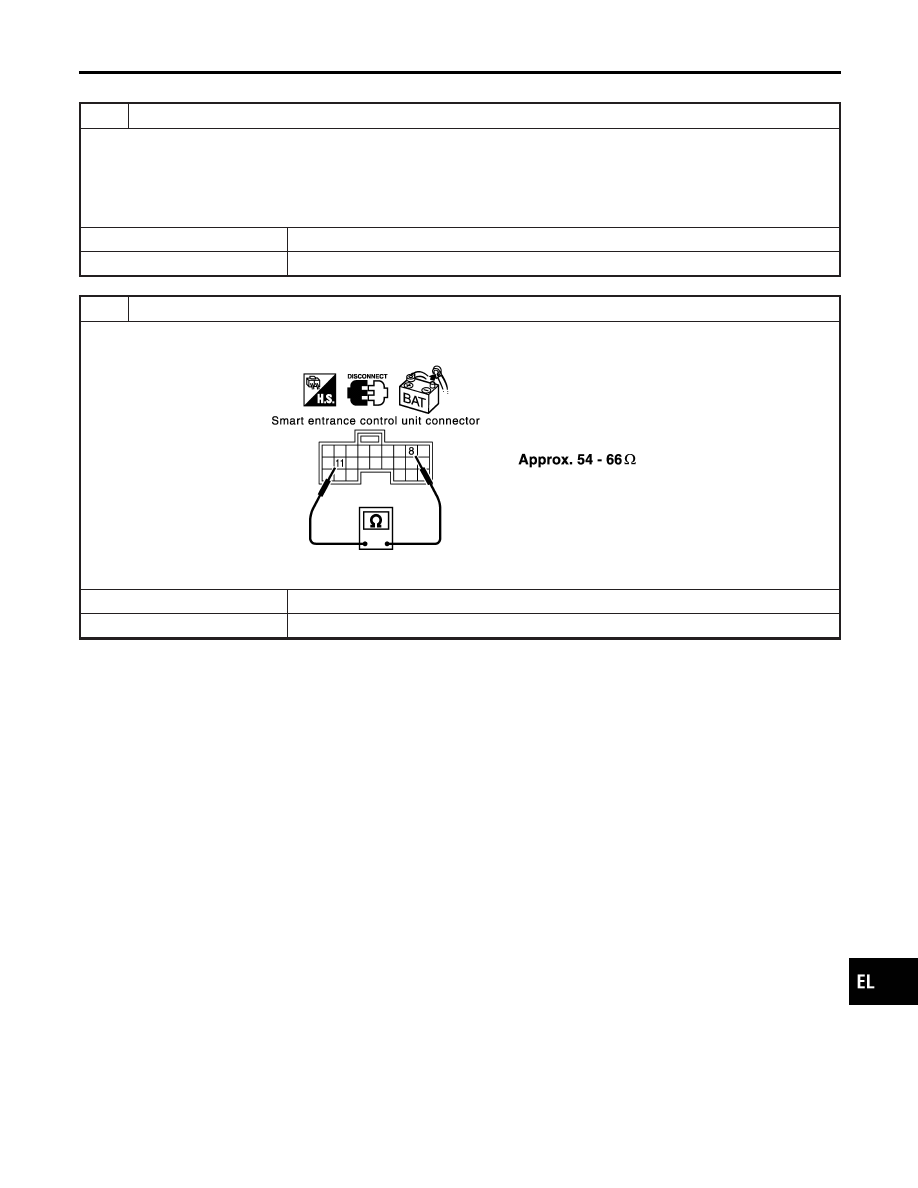

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect smart entrance control unit connector.
2. Check the following.
LHD models

‰

Continuity between harness connector M82 terminals 1 (L), 6 (R) and smart entrance control unit harness connector
M99 terminals 8 (L), 11 (R)

YEL452E

RHD models

‰

Continuity between harness connector M80 terminals 9 (L), 20 (R) and smart entrance control unit harness connector
M99 terminals 8 (L), 11 (R)

YEL453E

OK or NG

OK

Reconnect all connectors to perform “SELF-DIAG RESULTS” and “DATA MONITOR” for
“ENGINE”, “ABS” and “SMART ENTRANCE” displayed on CONSULT-II. Refer to the fol-
lowing.

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (EC-1011 or EC-1318) for
“ENGINE”

‰

“CAN Communication System” (BR-73) for “ABS”

‰

“CAN Communication Line Check” (EL-351) for “SMART ENTRANCE”

NG

Repair harness.

CAN SYSTEM (TYPE 6)

Trouble Diagnoses (Cont’d)

EL-584

ECM CIRCUIT CHECK

=NLEL0676S06

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check the terminals and connector of ECM for damage, bend and loose connection (control module side and harness

side).

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

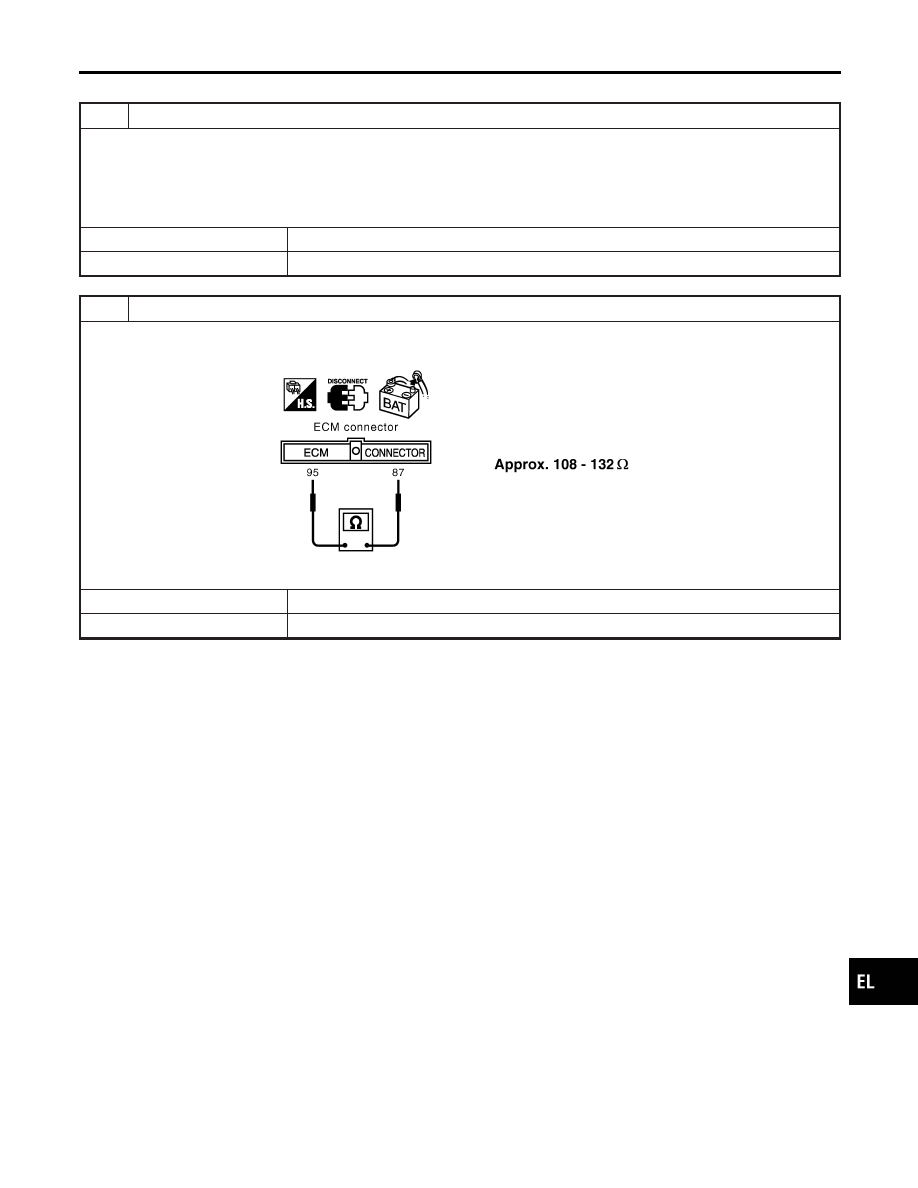

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect ECM connector.
2. Check resistance between ECM harness connector M107 terminals 95 (L) and 87 (R).

YEL438E

OK or NG

OK

©

Replace ECM.

NG

©

Repair harness between ECM and ABS actuator and electric unit (control unit).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 6)

Trouble Diagnoses (Cont’d)

EL-585

ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT) CIRCUIT CHECK

=NLEL0676S07

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check the terminals and connector of ABS actuator and electric unit (control unit) for damage, bend and loose connec-

tion (control unit side and harness side).

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

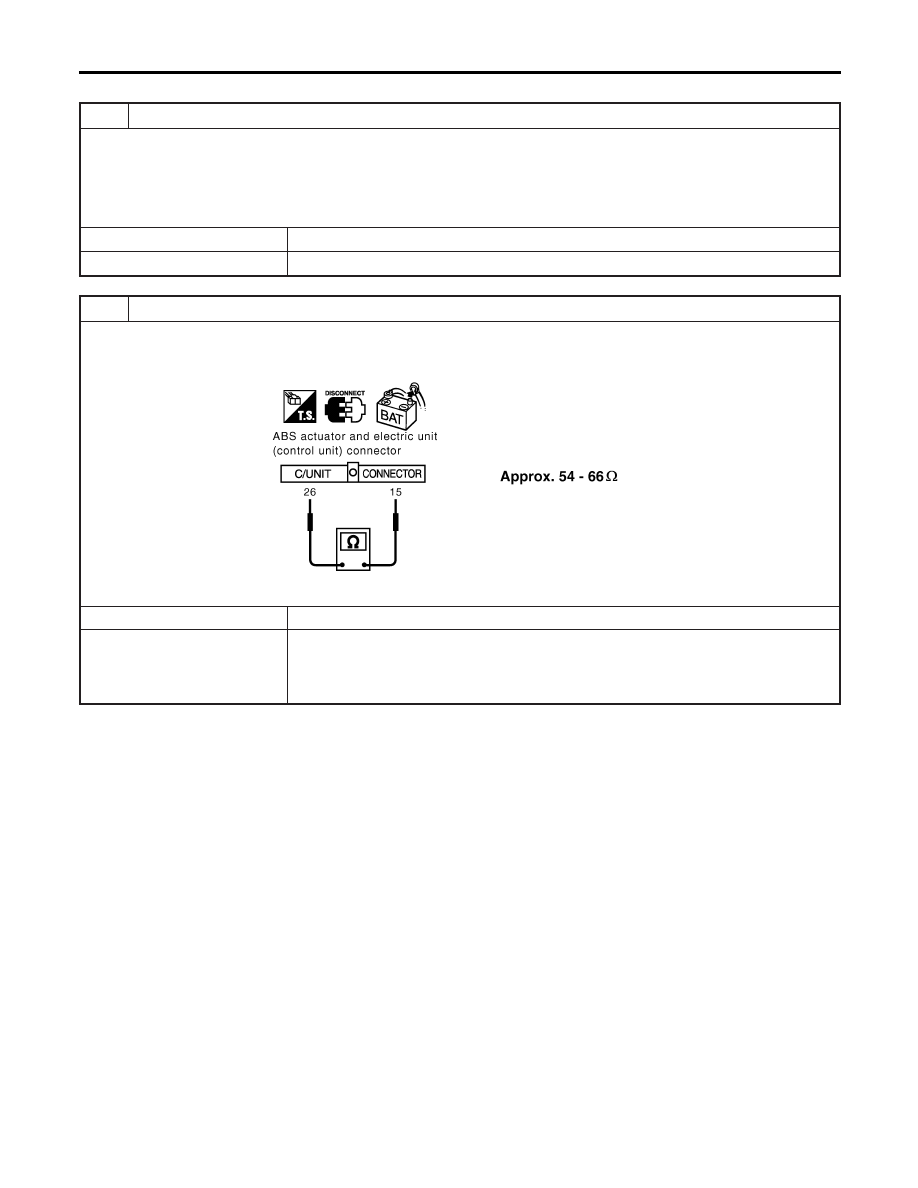

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect ABS actuator and electric unit (control unit) connector.
2. Check resistance between ABS actuator and electric unit (control unit) harness connector E142 terminals 26 (L) and 15

(R).

YEL454E

OK or NG

OK

©

Replace TCM.

NG

©

I

Repair harness between ABS actuator and electric unit (control unit) and harness con-
nector E125 (LHD models).

I

Repair harness between ABS actuator and electric unit (control unit) and harness con-
nector E145 (RHD models).

CAN SYSTEM (TYPE 6)

Trouble Diagnoses (Cont’d)

EL-586

SMART ENTRANCE CONTROL UNIT CIRCUIT CHECK

=NLEL0676S08

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Disconnect the negative battery cable.
3. Check the terminals and connector of smart entrance control unit for damage, bend and loose connection (control unit

side and harness side).

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect smart entrance control unit connector.
2. Check resistance between smart entrance control unit harness connector M99 terminals 8 (L) and 11 (R).

SEL814Y

OK or NG

OK

©

Replace smart entrance control unit.

NG

©

Repair harness between smart entrance control unit and data link connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 6)

Trouble Diagnoses (Cont’d)

EL-587
