CAN SYSTEM (TYPE 5)

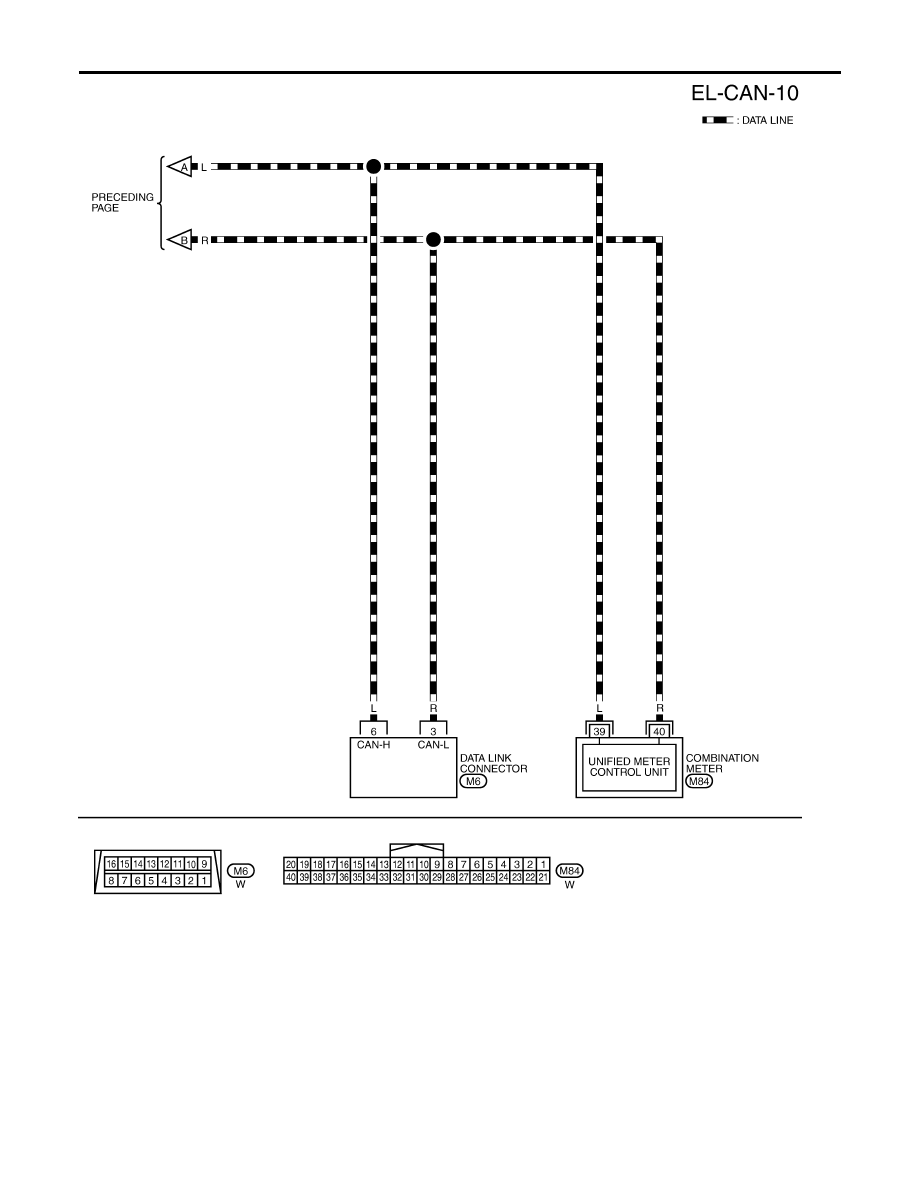

Wiring Diagram — CAN — (Cont’d)

EL-560

Trouble Diagnoses

NLEL0671

WORK FLOW

NLEL0671S01

1. Print all the data of “SELF-DIAG RESULTS” and “DATA MONITOR” for “ENGINE”, “ABS” and “SMART

ENTRANCE” displayed on CONSULT-II. Refer to the following.

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITH EURO-OBD) (EC-145) for “ENGINE”

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (WITHOUT EURO-OBD) (EC-651) for “ENGINE”

‰

“CAN Communication System” (BR-73) for “ABS”

‰

“CAN Communication Line Check” (EL-351) for “SMART ENTRANCE”

2. Attach the printed sheet of “SELF-DIAG RESULTS” and “DATA MONITOR” onto the check sheet. Refer

to “CHECK SHEET” (EL-562).

3. Based on the data monitor results, put “v” marks onto the items with “UNKWN” or “NG” in the check sheet

table. Refer to “CHECK SHEET“ (EL-562).

NOTE:
If “NG” is displayed on “CAN COMM” for the diagnosed control unit, replace the control unit.
4. According to the check sheet results (example), start inspection. Refer to “CHECK SHEET RESULTS

(EXAMPLE)” (EL-563).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 5)

Trouble Diagnoses

EL-561

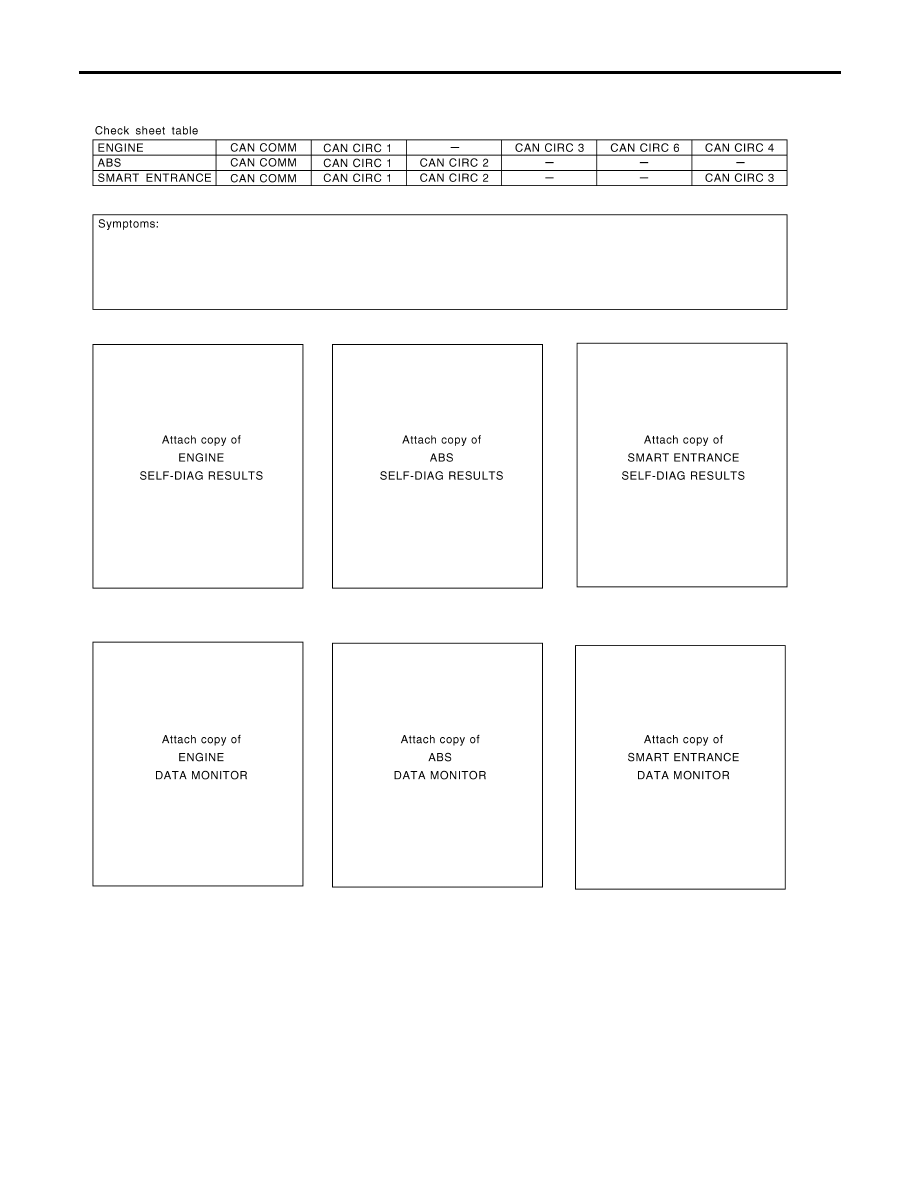

CHECK SHEET

NLEL0671S02

YEL458E

CAN SYSTEM (TYPE 5)

Trouble Diagnoses (Cont’d)

EL-562

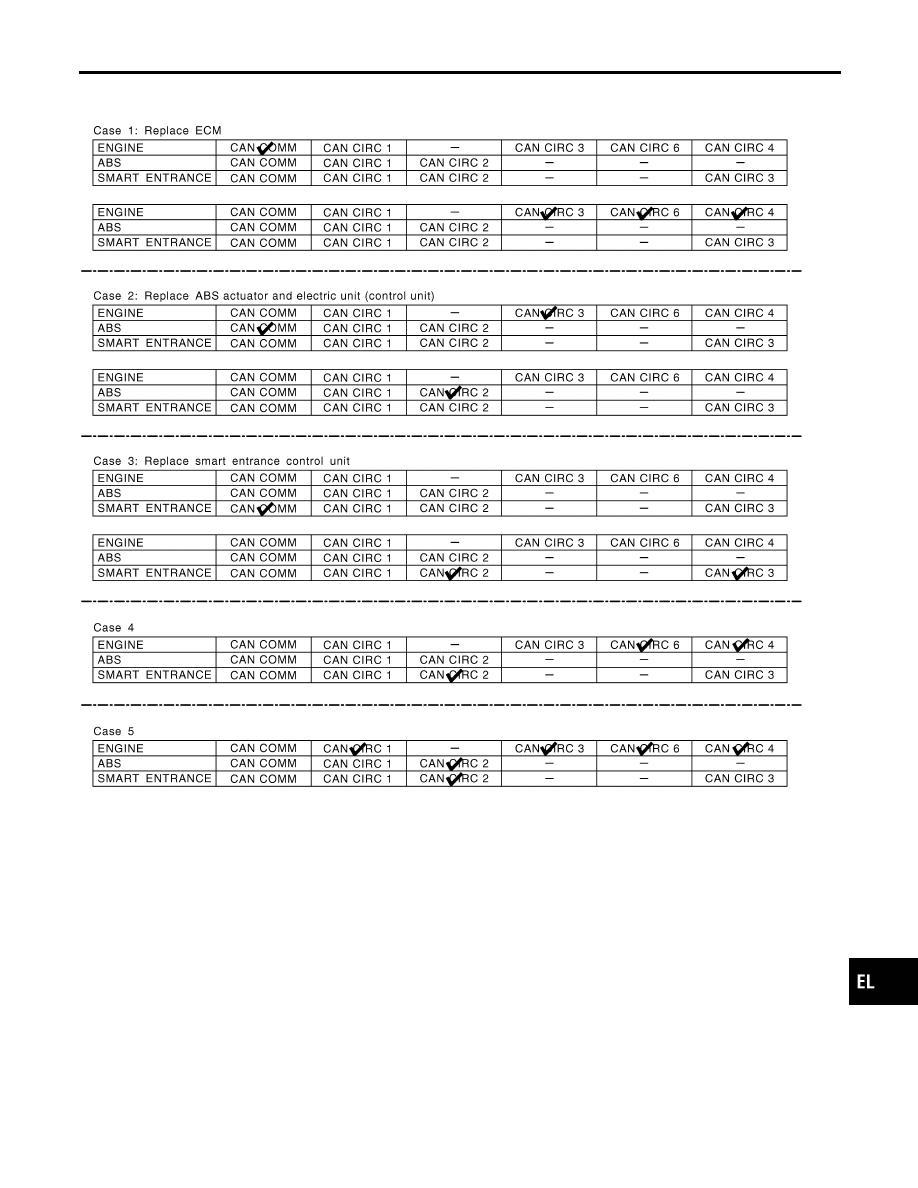

CHECK SHEET RESULTS (EXAMPLE)
