Nissan Almera Tino V10. Manual - part 805

YEL126E

CAN SYSTEM (TYPE 3)

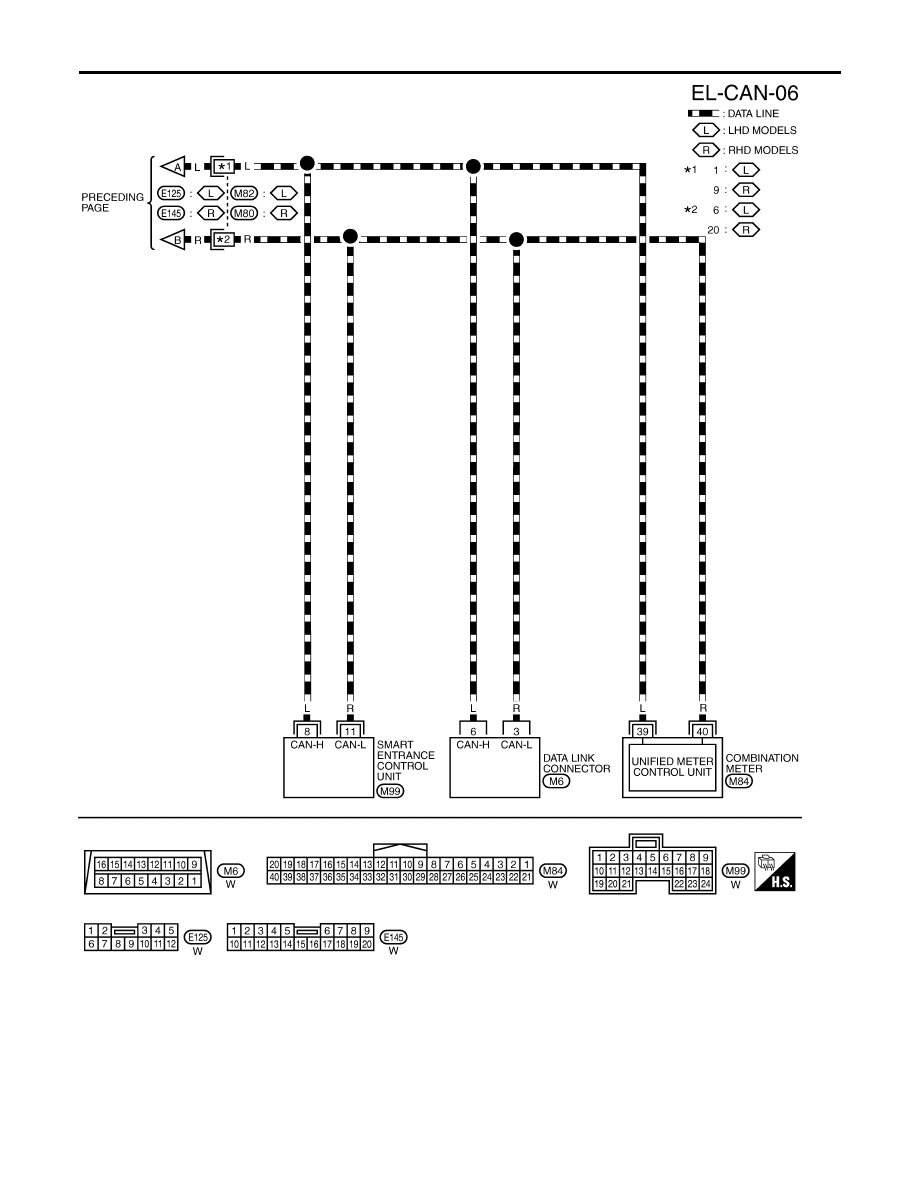

Wiring Diagram — CAN — (Cont’d)

EL-516

Trouble Diagnoses

NLEL0651

WORK FLOW

NLEL0651S01

1. Print all the data of “SELF-DIAG RESULTS” and “DATA MONITOR” for “ENGINE”, “ABS” and “SMART

ENTRANCE” displayed on CONSULT-II. Refer to the following.

‰

“DTC U1000, U1001 CAN COMMUNICATION LINE” (EC-1011 or EC-1318) for “ENGINE”

‰

“Inspection 13 CAN Communication System” (BR-140) for “ABS”

‰

“CAN Communication Line Check” (EL-351) for “SMART ENTRANCE”

2. Attach the printed sheet of “SELF-DIAG RESULTS” and “DATA MONITOR” onto the check sheet. Refer

to “CHECK SHEET” (EL-518).

3. Based on the data monitor results, put “v” marks onto the items with “UNKWN” or “NG” in the check sheet

table. Refer to “CHECK SHEET“ (EL-518).

NOTE:
If “NG” is displayed on “CAN COMM” for the diagnosed control unit, replace the control unit.
4. According to the check sheet results (example), start inspection. Refer to “CHECK SHEET RESULTS

(EXAMPLE)” (EL-519).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 3)

Trouble Diagnoses

EL-517

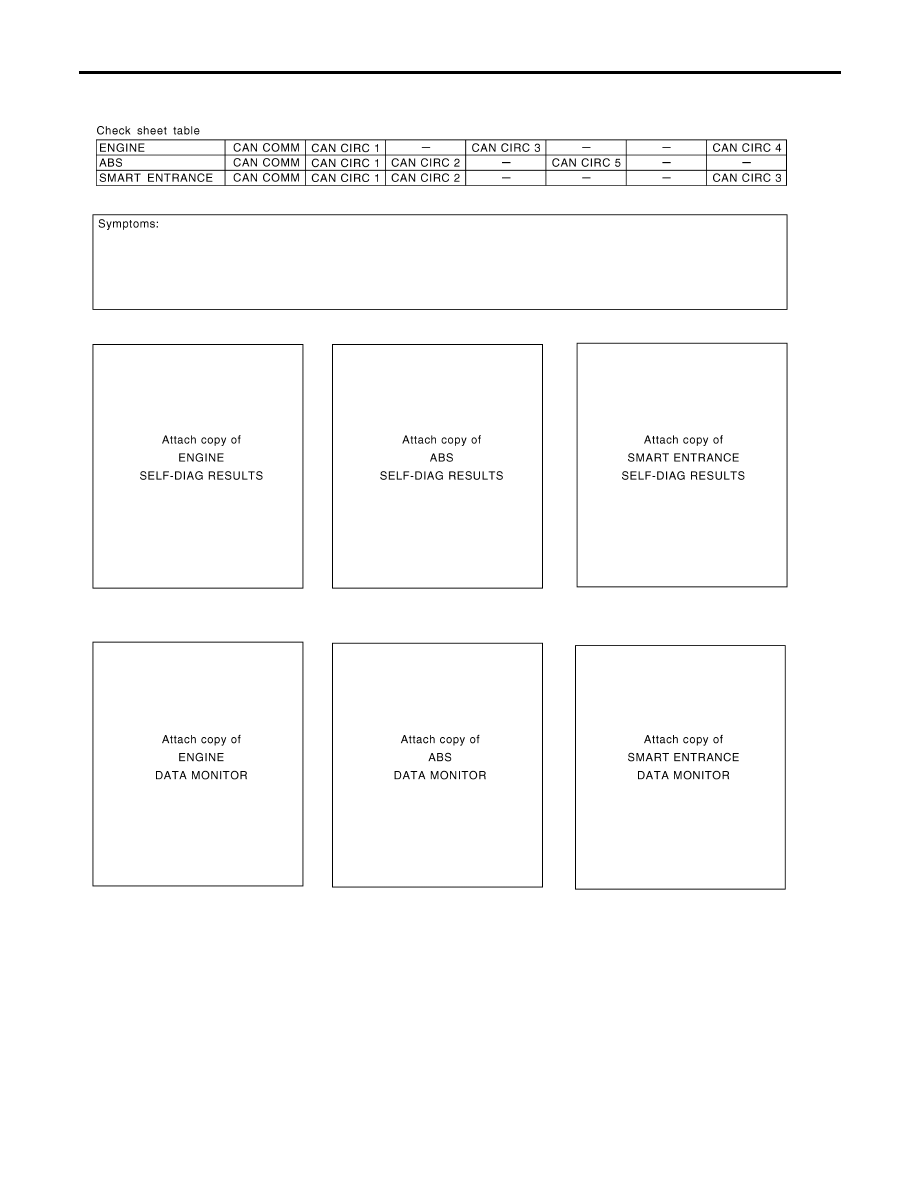

CHECK SHEET

NLEL0651S02

YEL435E

CAN SYSTEM (TYPE 3)

Trouble Diagnoses (Cont’d)

EL-518

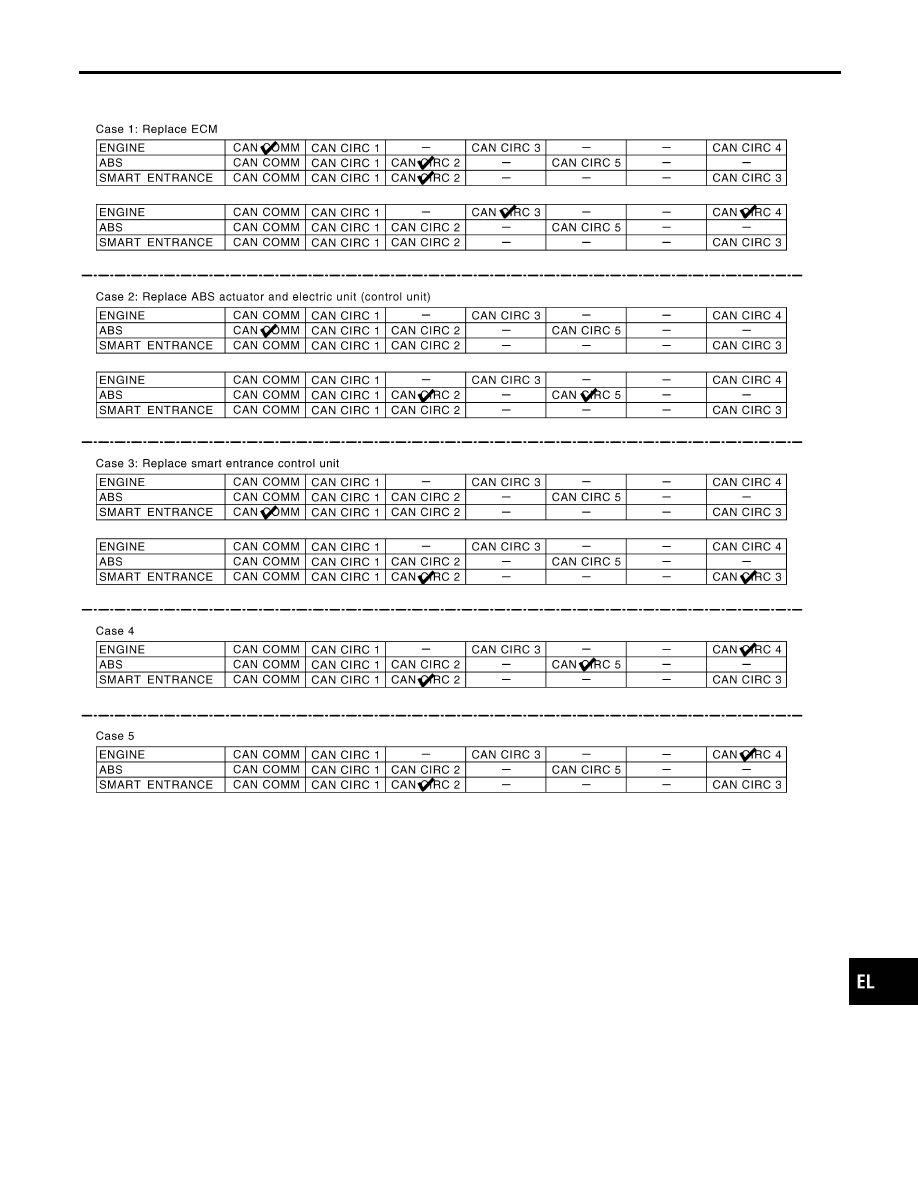

CHECK SHEET RESULTS (EXAMPLE)

NLEL0651S03

YEL436E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (TYPE 3)

Trouble Diagnoses (Cont’d)

EL-519
