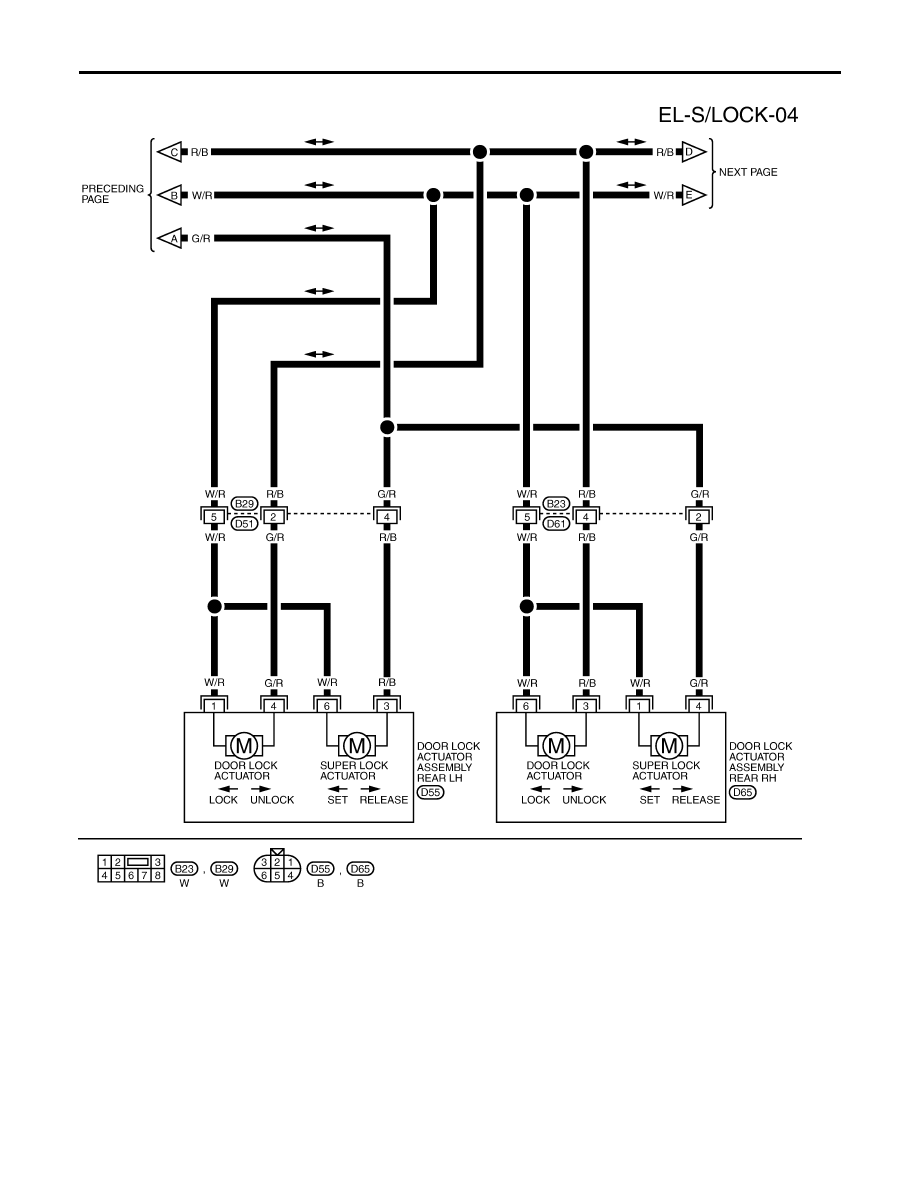

FIG. 4

NLEL0476S15

YEL014E

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK — (Cont’d)

EL-296

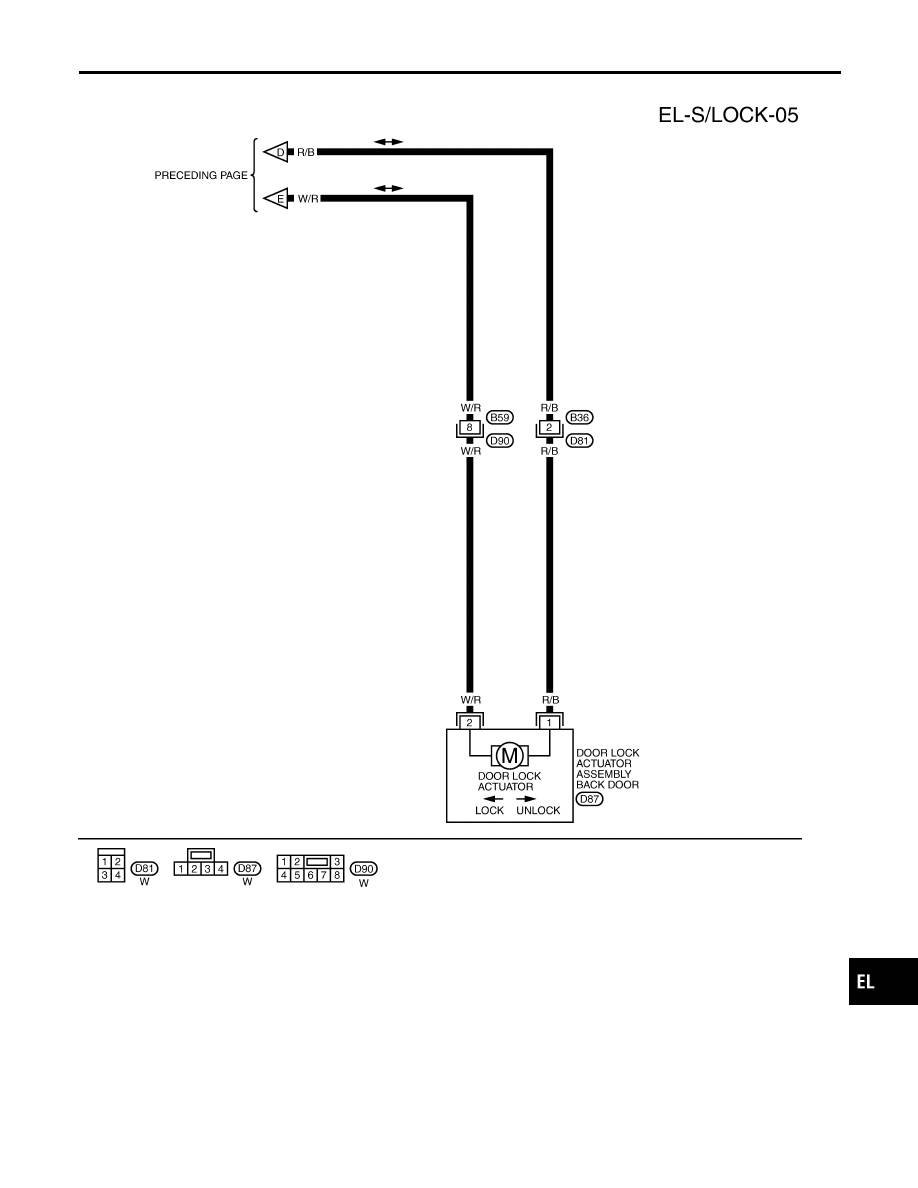

FIG. 5

NLEL0476S16

YEL015E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Wiring Diagram — S/LOCK — (Cont’d)

EL-297

MBIB0906E

Trouble Diagnosis

NLEL0573

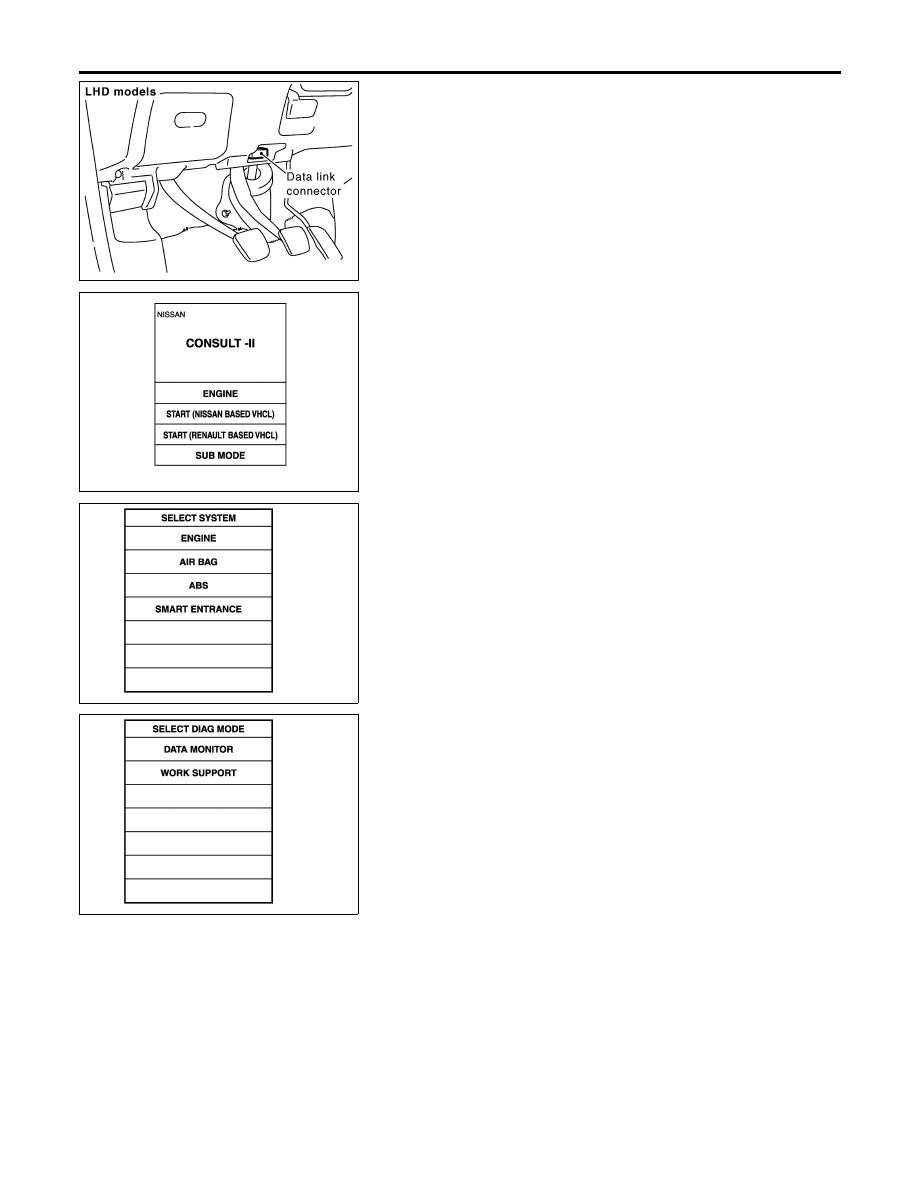

CONSULT-II INSPECTION PROCEDURE

NLEL0573S01

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to the data link connector.

MBIB0233E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SIIA1678E

5.

Touch “SMART ENTRANCE”.

6.

Touch “DOOR LOCK”.

SIIA1677E

7.

Select diagnosis mode.
“DATA MONITOR” and “WORK SUPPROT” are available.

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis

EL-298

CONSULT-II APPLICATION ITEMS

=NLEL0573S02

Door Locking

NLEL0573S0201

DATA MONITOR

Monitored Item

Description

IGNITION SW

Indicates [ON/OFF] condition of ignition switch.

KEY IN DETECT

Indicates [ON/OFF] condition of key switch.

DOOR SW DR RR

Indicates [ON/OFF] condition of rear door switch (driver side).

DOOR SW AS RR

Indicates [ON/OFF] condition of rear door switch (passenger side).

AS DOOR SW

Indicates [ON/OFF] condition of front door switch (passenger side).

DR DOOR SW

Indicates [ON\OFF] condition of front door switch (driver side).

CDL LOCK SW

Indicates [ON/OFF] condition of lock signal from door lock/ unlock switch.

CDL UNLOCK SW

Indicates [ON/OFF] condition of unlock signal from door lock/ unlock switch.

RKE LOCK

Indicates [ON/OFF] condition of lock signal from remote controller.

RKE UNLOCK

Indicates [ON/OFF] condition of unlock signal from remote controller.

RKE SEL UNLOCK

Indicates [ON/OFF] condition of select unlock signal from remote controller.

WORK SUPPORT

Monitored Item

Description

AUTO RE-LOCK

Auto re-lock function can be changed in this mode. The re-lock mode will be changed when
“CHANGE MODE” on CONSULT-II screen is touched.

SELECTIVE UNLOCK

Selective unlock function can be changed in this mode. The unlock mode will be changed when
“CHANGE SET” on CONSULT-II screen is touched.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK — SUPER LOCK —

Trouble Diagnosis (Cont’d)

EL-299
