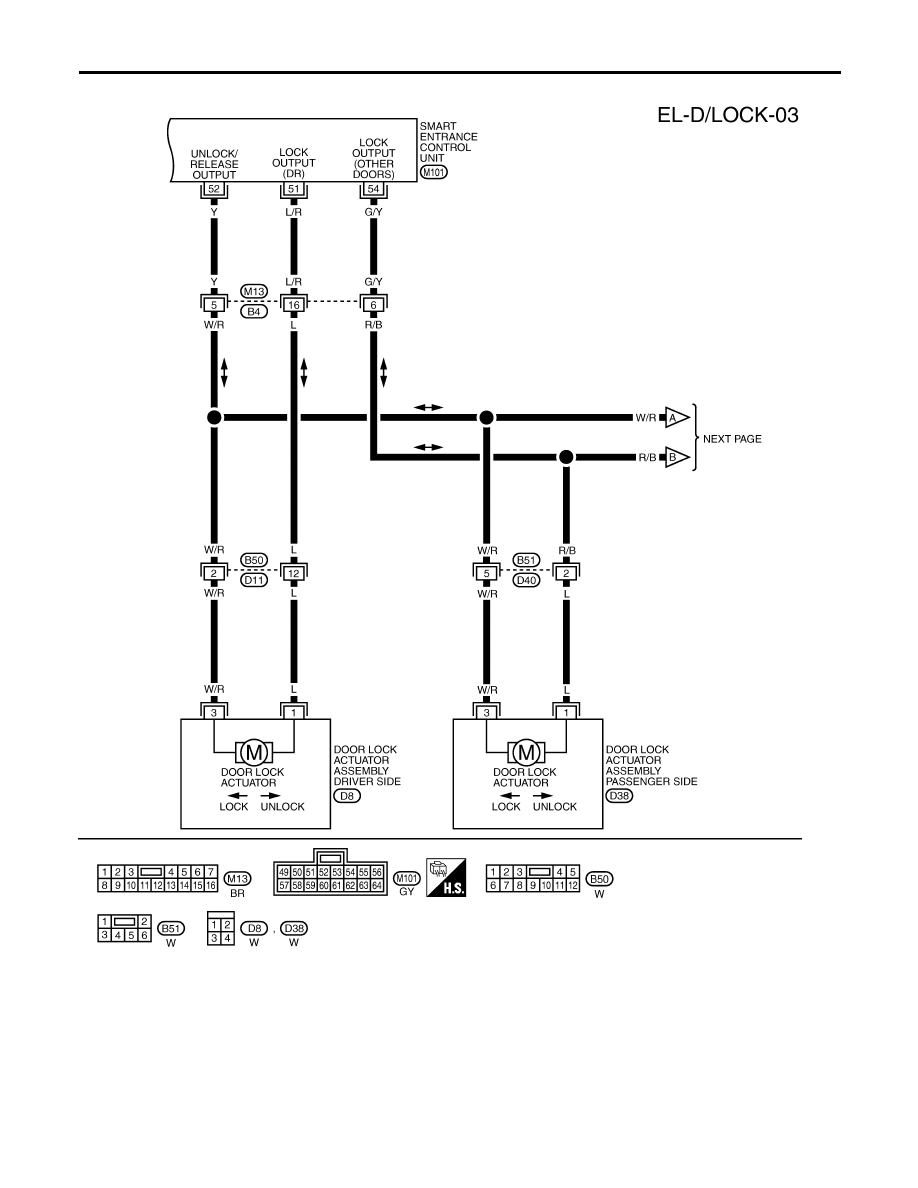

FIG. 3

NLEL0504S16

YEL006E

POWER DOOR LOCK

Wiring Diagram — D/LOCK — (Cont’d)

EL-268

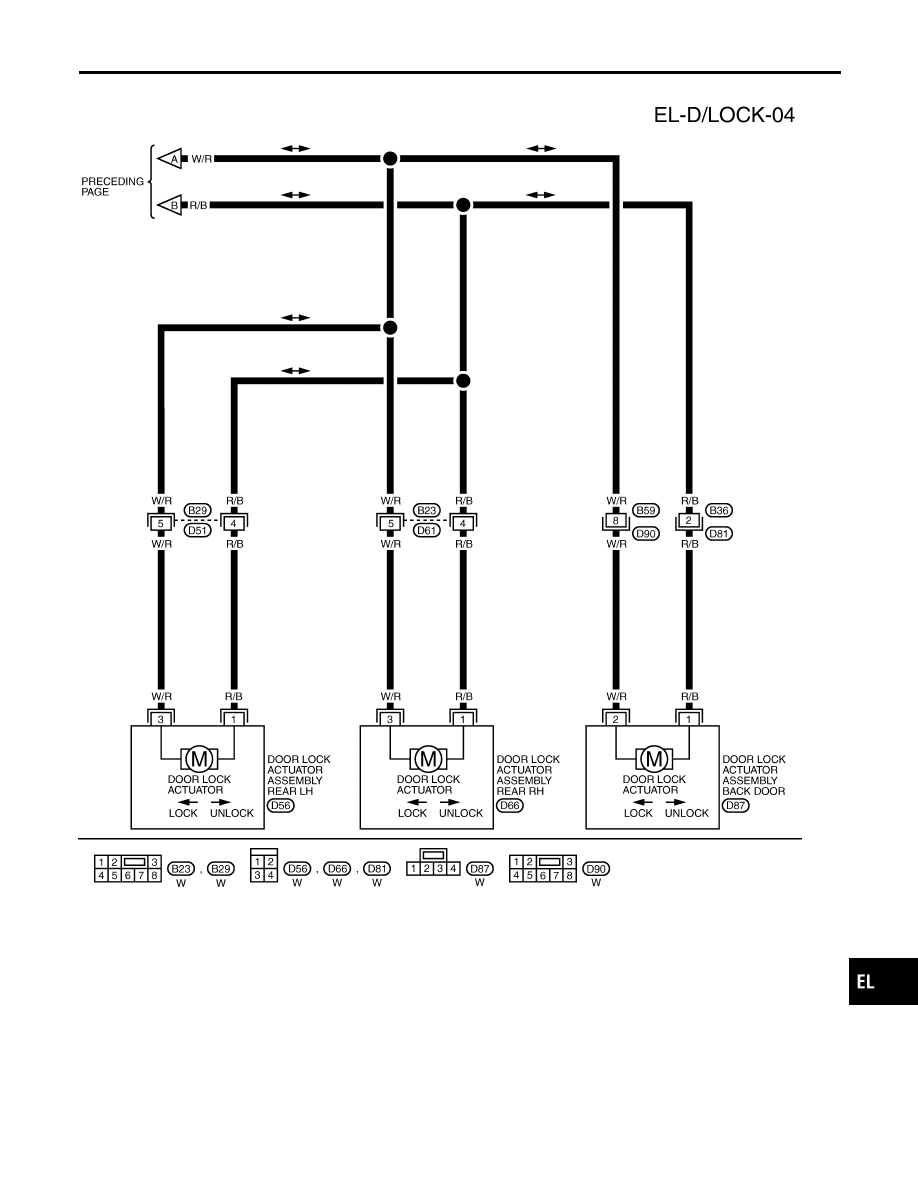

FIG. 4

NLEL0504S17

YEL007E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Wiring Diagram — D/LOCK — (Cont’d)

EL-269

MBIB0906E

Trouble Diagnosis

NLEL0572

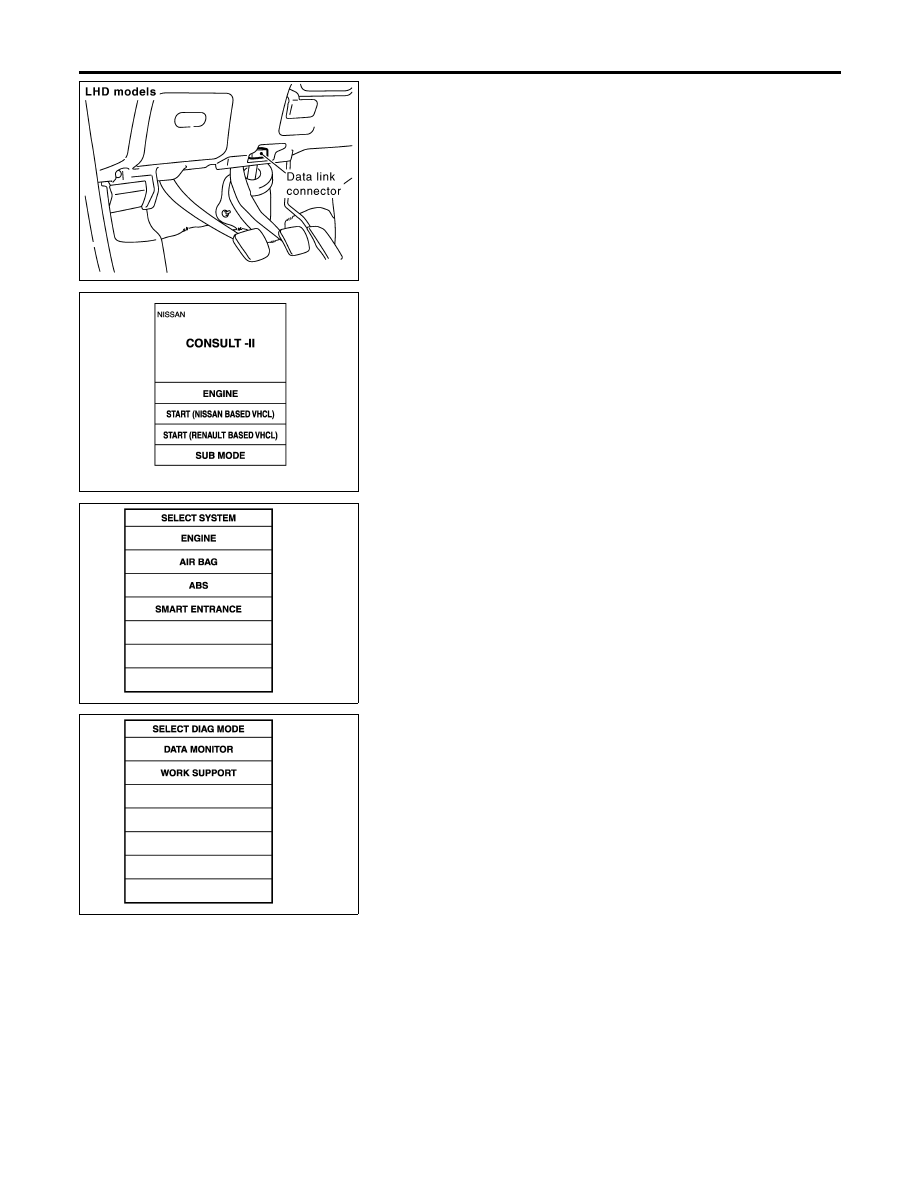

CONSULT-II INSPECTION PROCEDURE “DOOR
LOCKING”

NLEL0572S01

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to the data link connector.

MBIB0233E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SIIA1678E

5.

Touch “SMART ENTRANCE”.

6.

Touch “DOOR LOCKING” or “TRUNK RELEASE”.

SIIA1677E

7.

Select diagnosis mode.
“DATA MONITOR” and “WORK SUPPORT” are available.

POWER DOOR LOCK

Trouble Diagnosis

EL-270

CONSULT-II APPLICATION ITEMS

=NLEL0572S02

Door Locking

NLEL0572S0201

DATA MONITOR

Monitored Item

Description

IGNITION SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW DR RR

Indicates [ON/OFF] condition of rear door switch (driver side).

DOOR SW AS RR

Indicates [ON/OFF] condition of rear door switch (passenger side).

AS DOOR SW

Indicates [ON/OFF] condition of front door switch (passenger side).

DR DOOR SW

Indicates [ON\OFF] condition of front door switch (driver side).

CDL LOCK SW

Indicates [ON/OFF] condition of lock signal from door lock/ unlock switch.

CDL UNLOCK SW

Indicates [ON/OFF] condition of unlock signal from door lock/ unlock switch.

RKE LOCK

Indicates [ON/OFF] condition of lock signal from remote controller.

RKE UNLOCK

Indicates [ON/OFF] condition of unlock signal from remote controller.

RKE SEL UNLOCK

Indicates [ON/OFF] condition of select unlock signal from remote controller.

KEY CYL LK

Indicates [ON/OFF] condition of lock signal from door key cylinder.

KEY CYL UNLK

Indicates [ON/OFF] condition of unlock signal from door key cylinder.

WORK SUPPORT

Monitored Item

Description

AUTO RE-LOCK

Auto re-lock function can be changed in this mode. The re-lock mode will be changed when
“CHANGE MODE” on CONSULT-II screen is touched.

SELECTIVE UNLOCK

Selective unlock function can be changed in this mode. The unlock mode will be changed when
“CHANGE SET” on CONSULT-II screen is touched.

SYMPTOM CHART

NLEL0572S03

First perform the “SELF-DIAG RESULTS” in “SMART ENTRANCE”
with CONSULT-II, when perform the each trouble diagnosis. Refer
to EL-270, “CONSULT-II INSPECTION PROCEDURE”.

Symptom

Malfunctioning system

Reference

page

Power door lock does not operate using any switch

Power supply and ground circuit check

EL-272

Door lock actuator check

EL-276

If above systems are OK, replace smart entrance con-
trol unit.

—

Power door lock does not operate with lock/unlock
switch.

Door lock/unlock switch check

EL-274

If above system is OK, replace smart entrance control
unit.

—

Specific door lock actuator does not operate.

Door lock actuator check

EL-276

*Key reminder system does not operate.

Door switch check

EL-282

If above system is OK, replace smart entrance control
unit.

—

*: Make sure the power door lock system operates properly.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnosis (Cont’d)

EL-271
