INSPECTION/VEHICLE SPEED SIGNAL (WITH ESP
SYSTEM)

=NLEL0448S04

1

CHECK ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT) OUTPUT

Perform ABS actuator and electric unit (control unit) self-diagnosis. Refer to BR-62, “CONSULT-II Functions”.

OK or NG

OK

Replace combination meter.

NG

Check ABS actuator and electric unit (control unit). Refer to BR-70, “Trouble Diagnosis”.

INSPECTION/VEHICLE SPEED SIGNAL (WITHOUT ESP
SYSTEM)

NLEL0448S12

1

CHECK ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT) OUTPUT

Perform ABS actuator and electric unit (control unit) self-diagnosis. Refer to BR-110, “CONSULT-II Functions”.

OK or NG

OK

Replace combination meter.

NG

Check ABS actuator and electric unit (control unit). Refer to BR-97, “Trouble Diagnosis”.

INSPECTION/ENGINE REVOLUTION SIGNAL

NLEL0448S05

1

CHECK ECM SELF-DIAGNOSIS

Perform ECM self-diagnosis. Refer to EC-55, EC-581, EC-958 or EC-1272, “Emission-related Diagnostic Information”.

OK or NG

OK

Replace combination meter.

NG

Perform “Diagnostic Procedure” for displayed DTC.

METERS AND GAUGES

Trouble Diagnoses (Cont’d)

EL-112

INSPECTION/FUEL LEVEL SENSOR UNIT

=NLEL0448S06

1

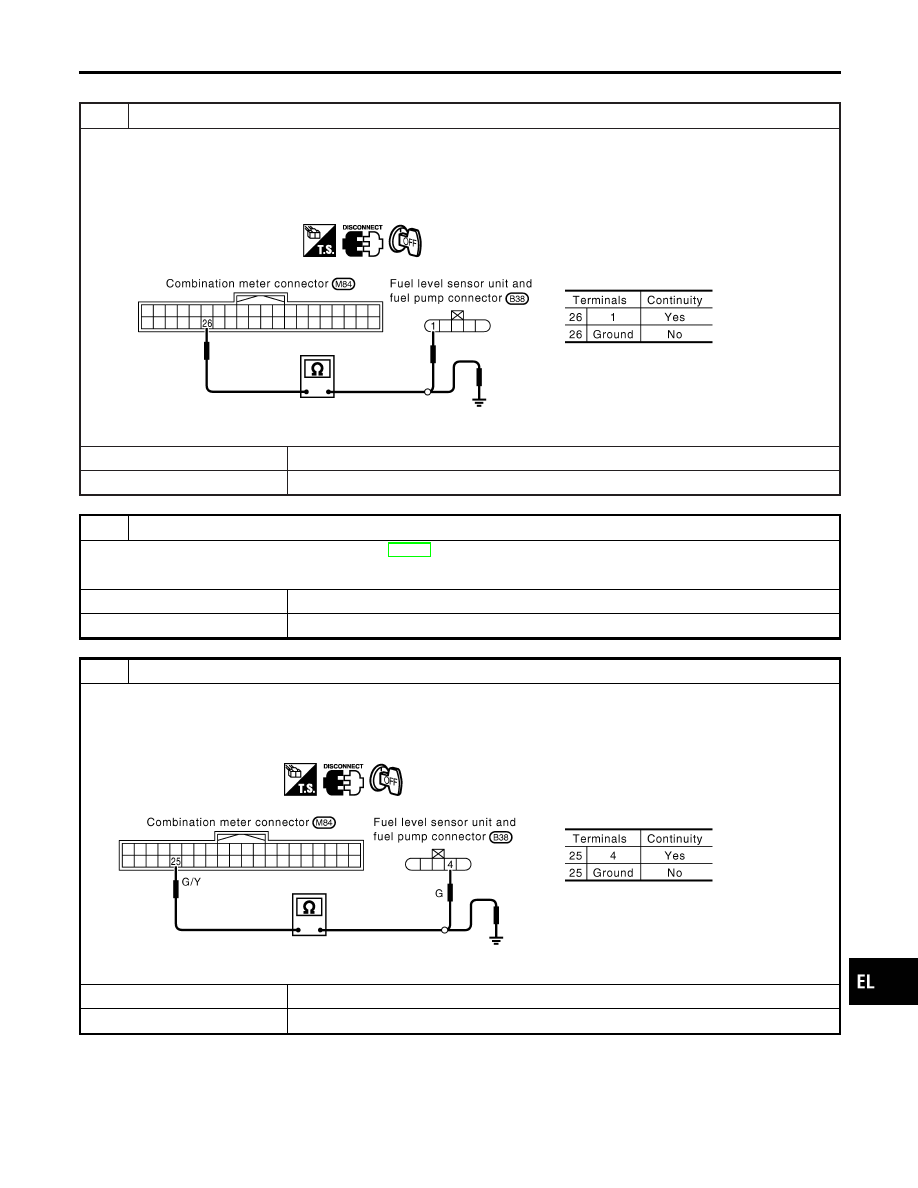

CHECK GROUND CIRCUIT FOR FUEL LEVEL SENSOR UNIT

1. Turn ignition switch OFF.
2. Disconnect combination meter connector and fuel level sensor unit and fuel pump.
3. Check continuity between combination meter harness connector M84 terminal 26 (B) and fuel level sensor unit and fuel

pump harness connector B38 terminal 1 (B).

4. Check continuity between combination meter harness connector M84 terminal 26 (B) and ground.

YEL332E

OK or NG

OK

©

GO TO 2.

NG

©

Repair harness or connector.

2

CHECK FUEL LEVEL SENSOR UNIT

Refer to “FUEL LEVEL SENSOR UNIT CHECK” (EL-114).

OK or NG

OK

©

GO TO 3.

NG

©

Replace fuel level sensor unit.

3

CHECK HARNESS FOR OPEN OR SHORT

1. Disconnect combination meter connector and fuel level sensor unit and fuel pump connector.
2. Check continuity between combination meter harness connector M84 terminal 25 (G/Y) and fuel level sensor unit and

fuel pump harness connector B38 terminal 4 (G).

3. Check continuity between combination meter harness connector M84 terminal 25 (G/Y) and ground.

YEL333E

OK or NG

OK

©

Fuel level sensor unit and fuel pump is OK.

NG

©

Repair harness or connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Trouble Diagnoses (Cont’d)

EL-113

INSPECTION/WATER TEMPERATURE SIGNAL

NLEL0448S07

1

CHECK ECM SELF-DIAGNOSIS

Perform ECM self-diagnosis. Refer to EC-55, EC-581, EC-958 or EC-1272, “Emission-related Diagnostic Information”.

OK or NG

OK

Replace combination meter.

NG

Perform “Diagnostic Procedure” for display DTC.

SEL498X

Electrical Components Inspection

NLEL0449

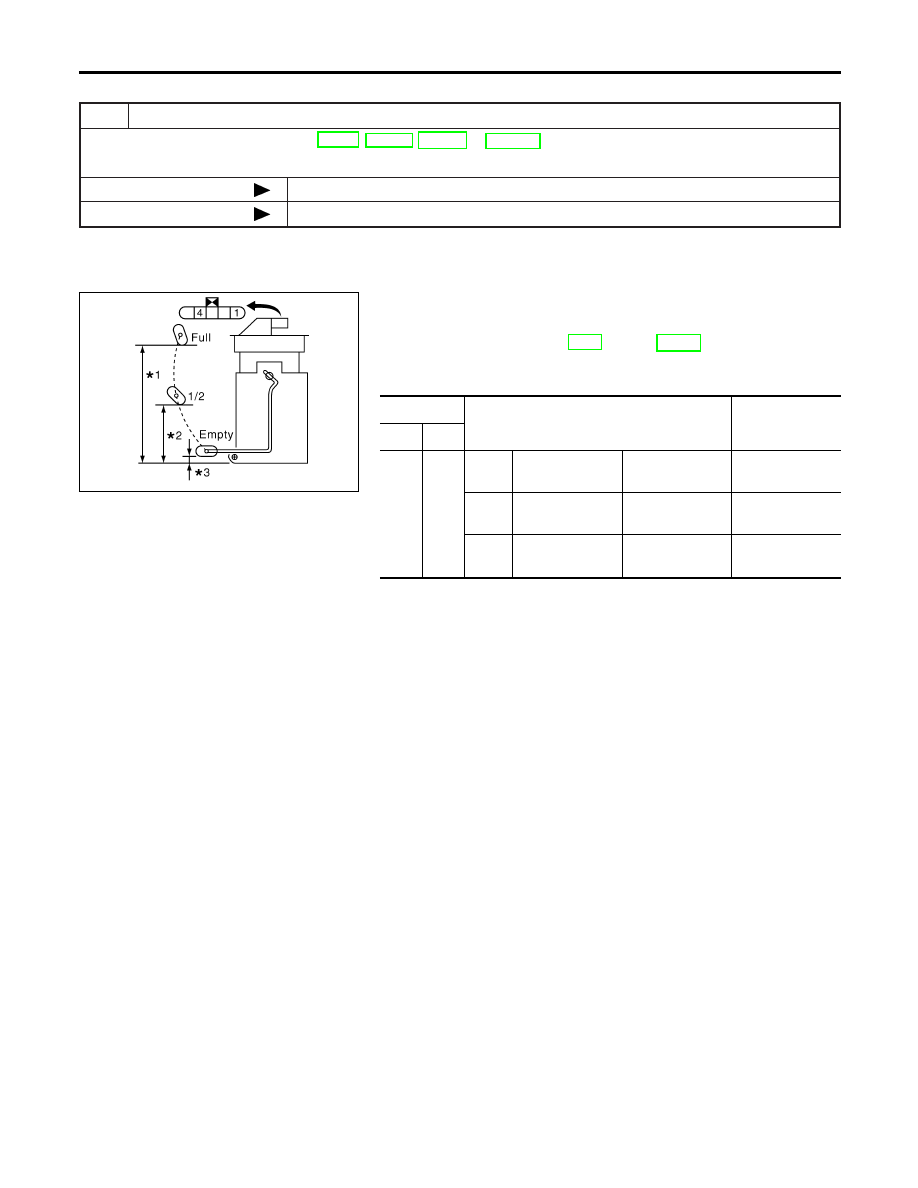

FUEL LEVEL SENSOR UNIT CHECK

NLEL0449S02

‰

For removal, refer to FE-6 (QG), FE-20 (YD), “FUEL SYS-
TEM”.

Check the resistance between terminals 4 and 1.

Ohmmeter

Float position

mm (in)

Resistance

value

Ω

(+)

(−)

4

1

*1

Full

139.5 - 145.5

(5.49 - 5.73)

Approx. 4 - 6

*2

1/2

86.7 - 90.7

(3.41 - 3.57)

32 - 33

*3

Empty

10.1 - 12.1

(0.40 - 0.48)

80 - 83

*1 and *3: When float rod is in contact with stopper.

METERS AND GAUGES

Trouble Diagnoses (Cont’d)

EL-114

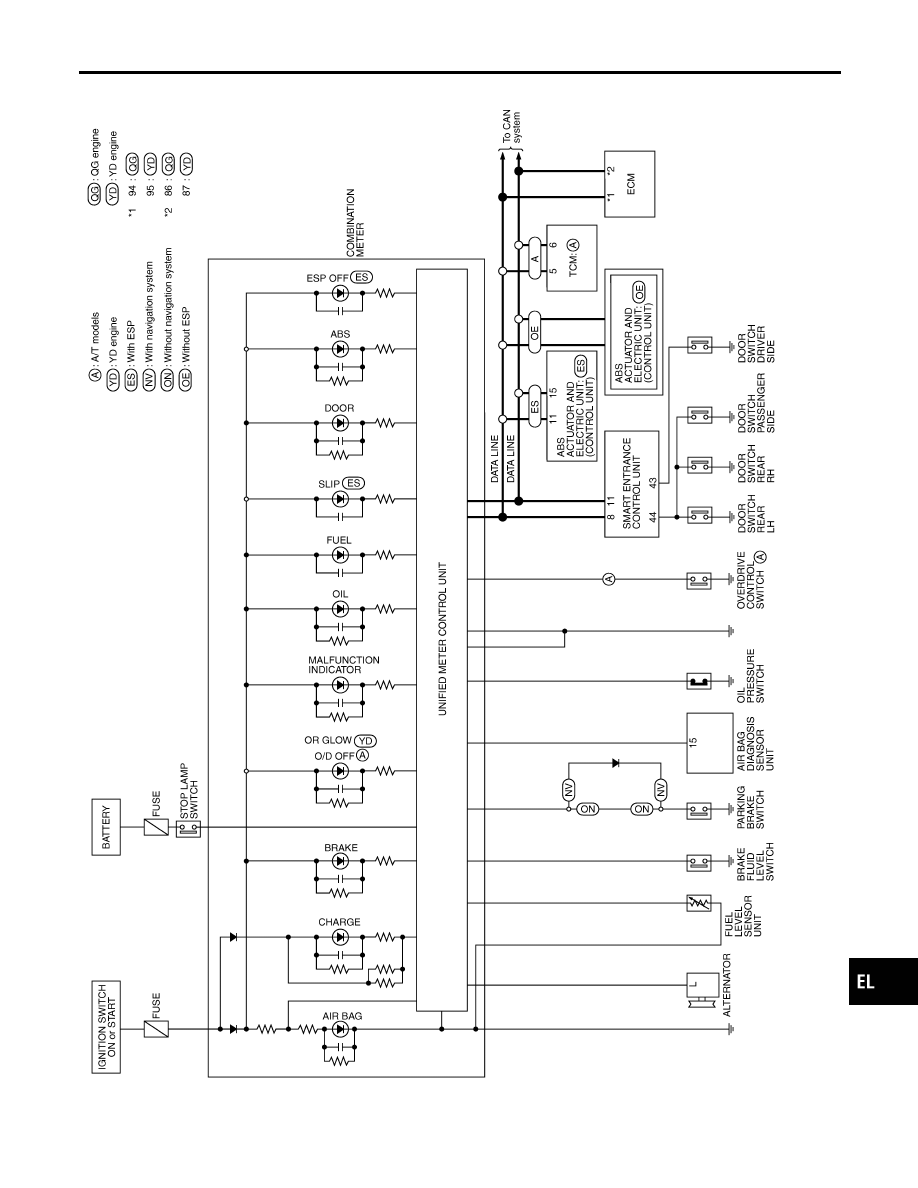

Schematic

NLEL0450
