3

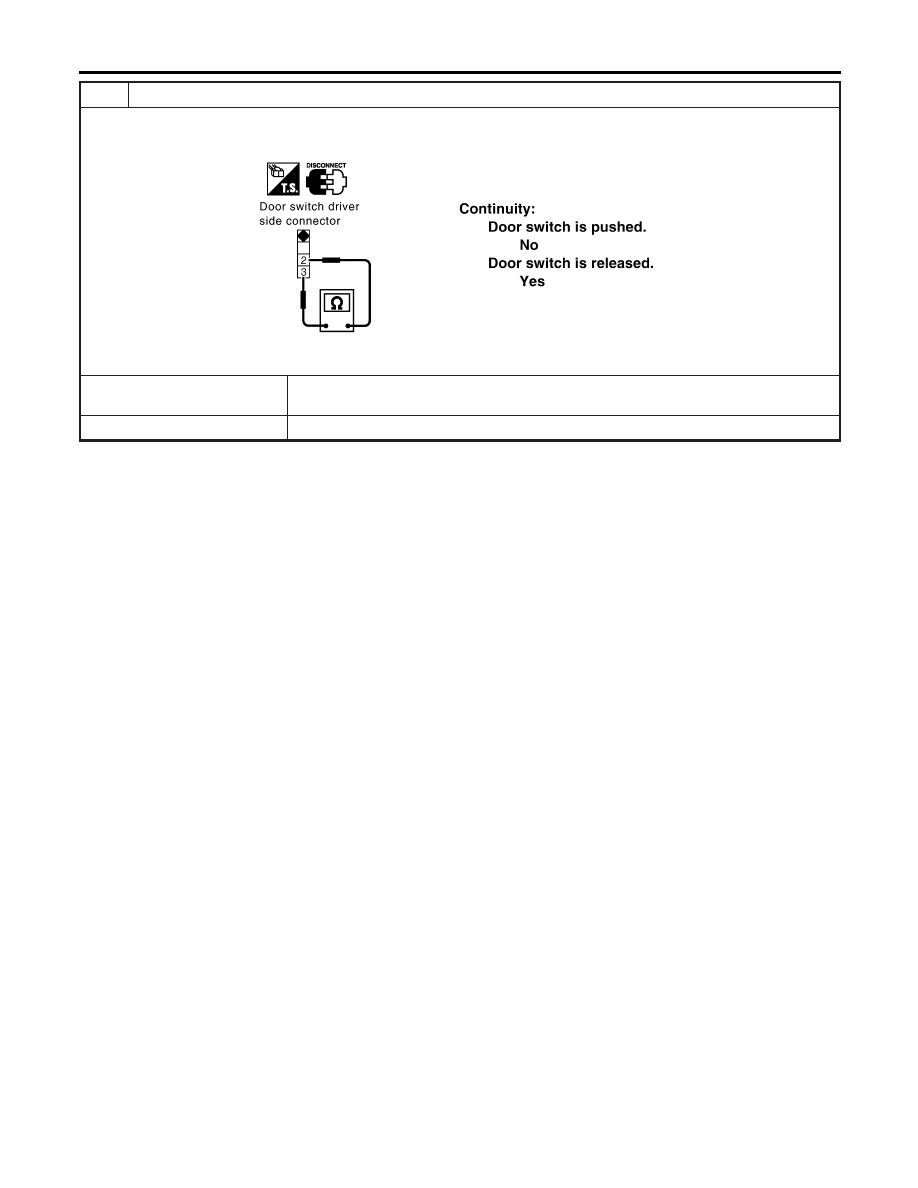

CHECK DRIVER SIDE DOOR SWITCH

1. Disconnect door switch driver side connector.
2. Check continuity between door switch driver side harness connector B28 terminals 2 and 3.

YEL348E

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and door switch
driver side.

NG

©

Replace door switch driver side.

INTERIOR ROOM LAMP

Trouble Diagnoses (Cont’d)

EL-88

4

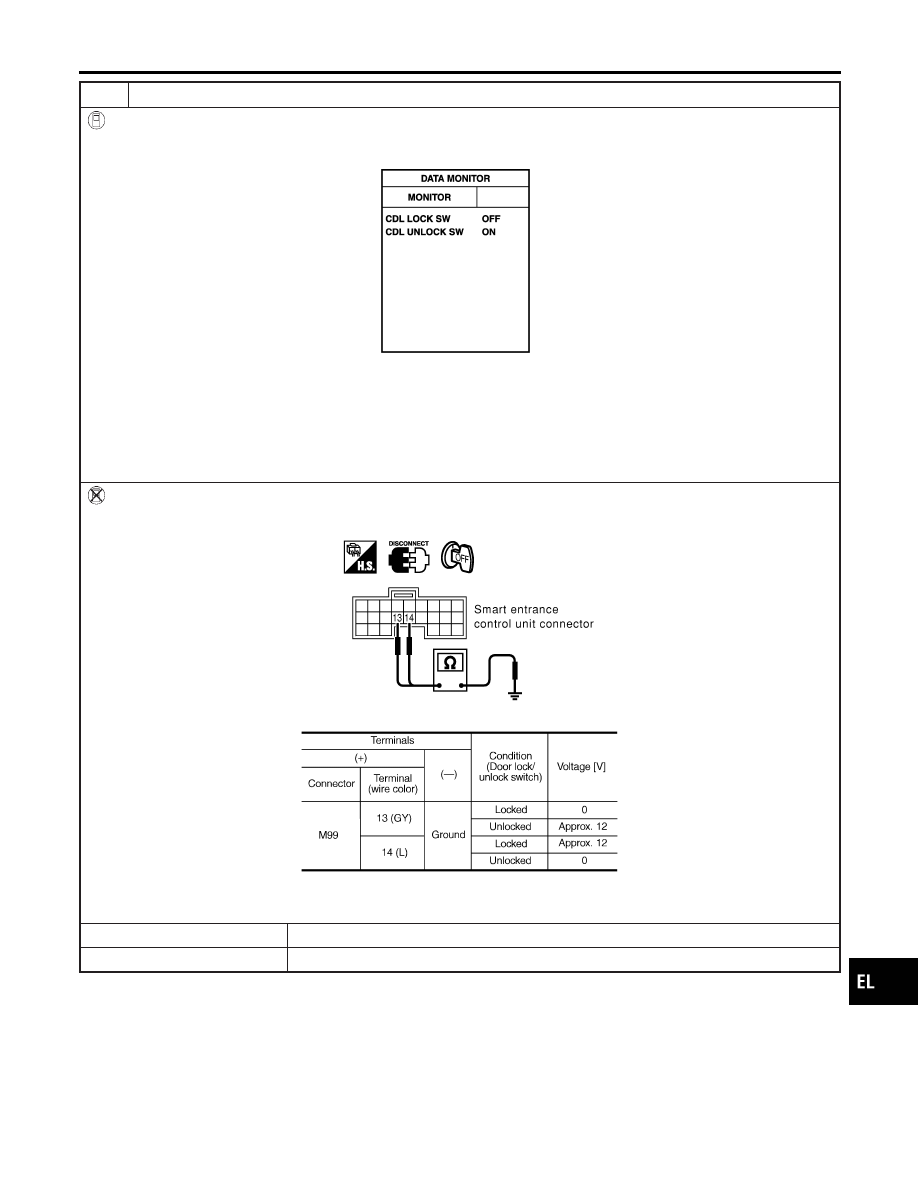

CHECK DOOR LOCK/UNLOCK SWITCH

WITH CONSULT-II

Check door lock/unlock switch signal (“CDL LOCK SW” or “CDL UNLOCK SW”) in “DATA MONITOR” mode with CON-
SULT-II.

MKIB0198E

When door lock/unlock is locked:

CDL LOCK SW ON
CDL UNLOCK SW OFF

When door lock/unlock is unlocked:

CDL LOCK SW OFF
CDL UNLOCK SW ON

WITHOUT CONSULT-II

Check voltage between smart entrance control unit harness connector M99 terminals 13 (GY), 14 (L) and ground.

SIIA1567E

MTBL1636

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR ROOM LAMP

Trouble Diagnoses (Cont’d)

EL-89

5

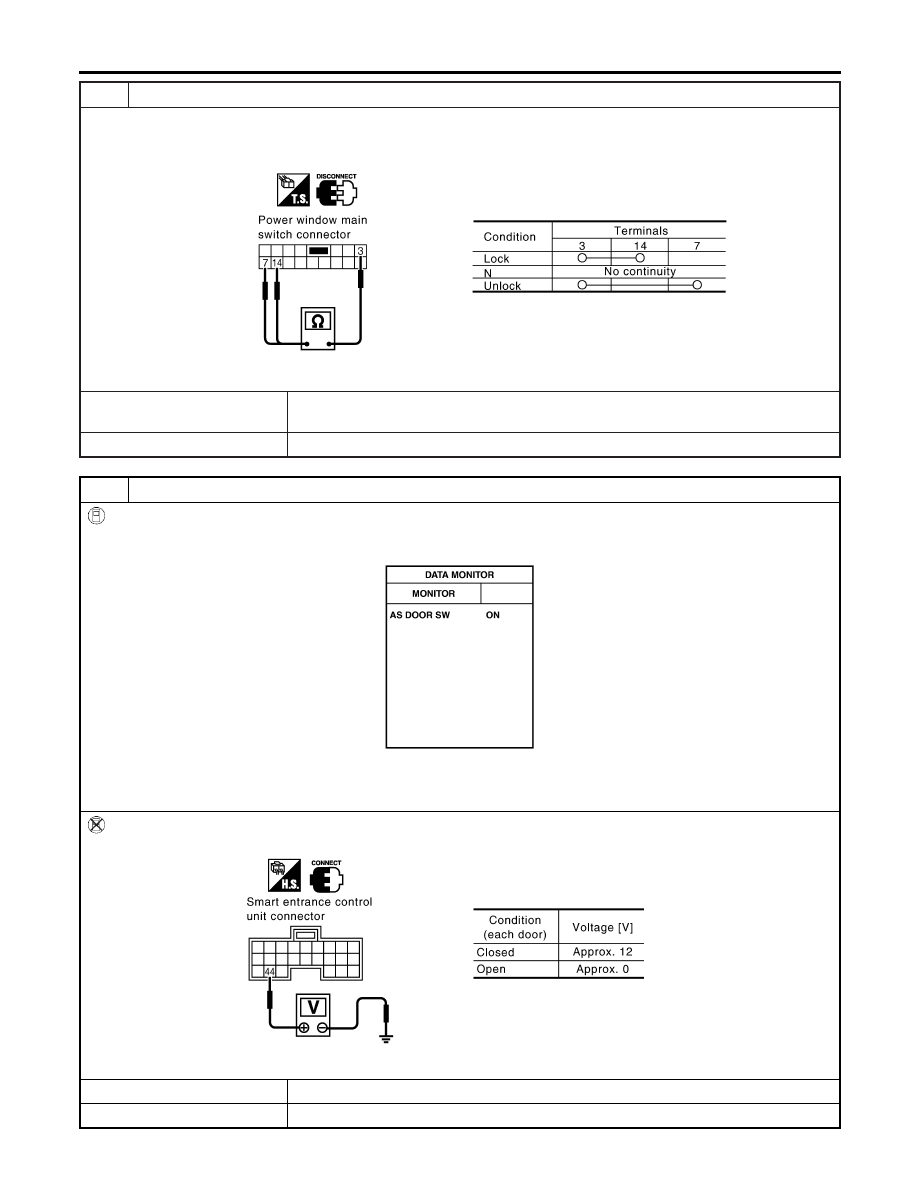

CHECK DOOR LOCK/UNLOCK SWITCH

1. Disconnect power window main switch (door lock/unlock switch) harness connector.
2. Check continuity between power window main switch (door lock/unlock switch) harness connector D7 (LHD models) or

D9 (RHD models) terminals 7, 14 and 3.

YEL349E

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and power window
main switch (door lock/unlock switch).

NG

©

Replace power window main switch.

6

CHECK OTHER DOORS SWITCHES INPUT SIGNAL

WITH CONSULT-II

Check other doors switch signal (“AS DOOR SW”, “RR DOOR SW” or “RR RH DOOR SW”) in “DATA MONITOR” mode
with CONSULT-II.

YEL325E

When each doors is open: AS DOOR SW ON
When each doors is closed: AS DOOR SW OFF

WITHOUT CONSULT-II

Check voltage between smart entrance control unit harness connector M100 terminal 44 (L/OR) and ground.

YEL326E

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

INTERIOR ROOM LAMP

Trouble Diagnoses (Cont’d)

EL-90

7

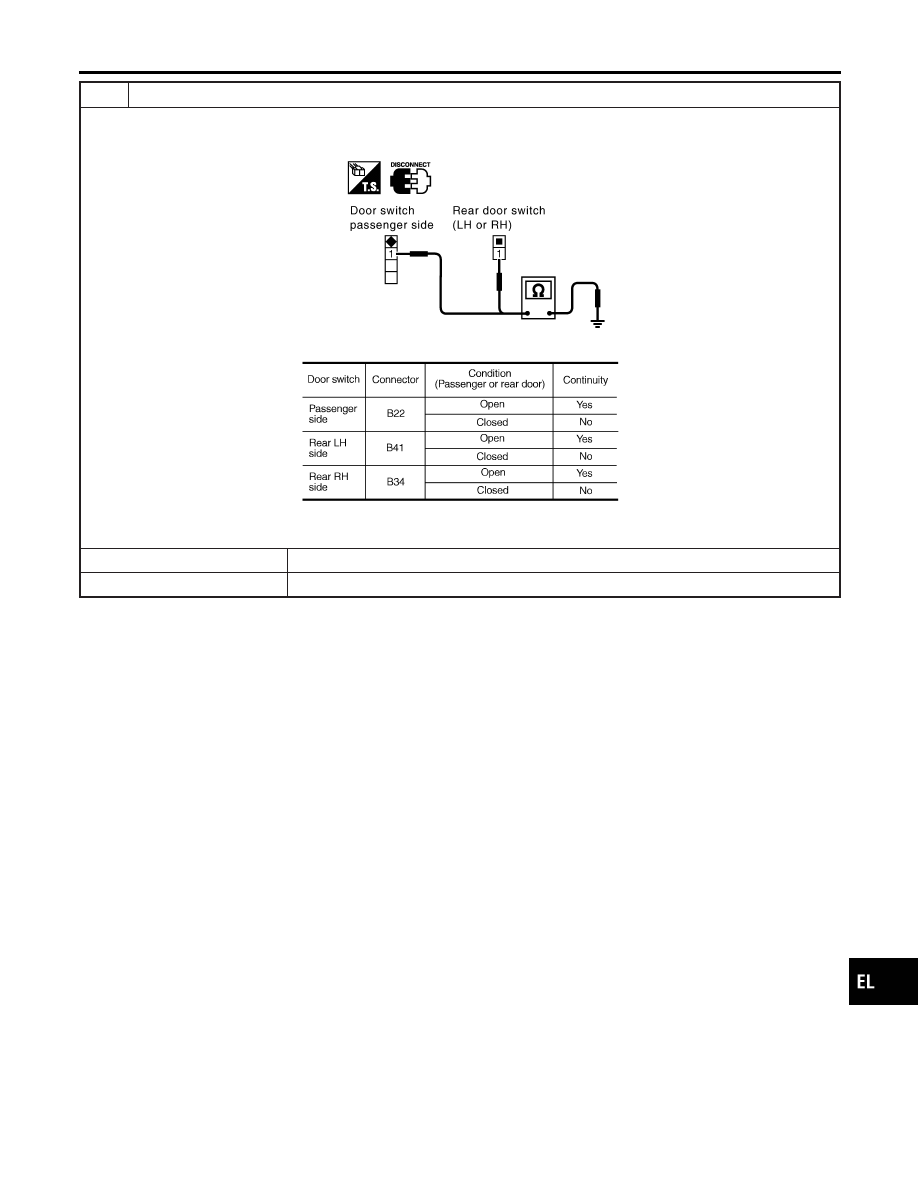

CHECK DOOR SWITCHES

1. Disconnect door switch harness connector.
2. Check continuity between door switch terminal 1 and ground.

YEL327E

MTBL1637

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and door switch.

NG

©

Replace door switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR ROOM LAMP

Trouble Diagnoses (Cont’d)

EL-91
