Nissan Almera Tino V10. Manual - part 679

Schematic

NLEL0418

YEL109E

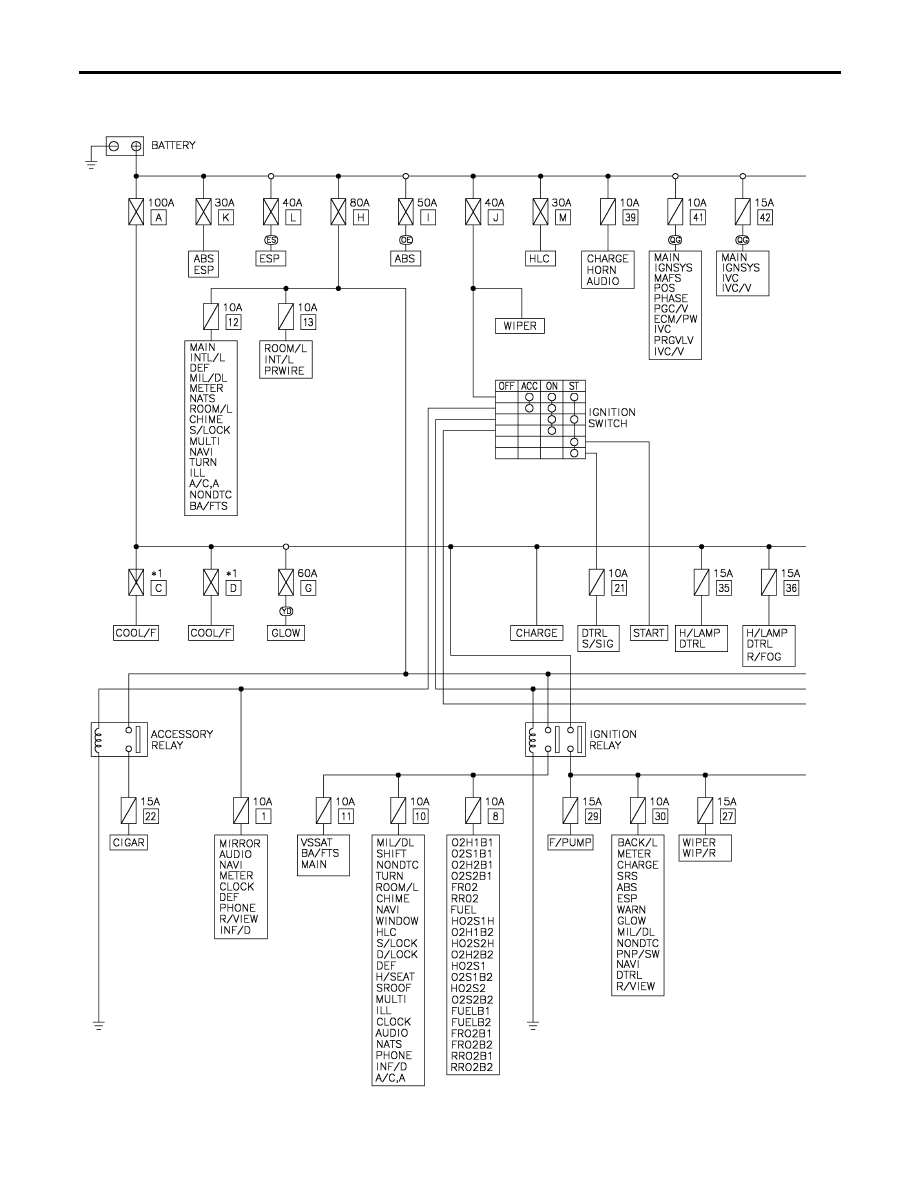

POWER SUPPLY ROUTING

Schematic

EL-12

YEL110E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

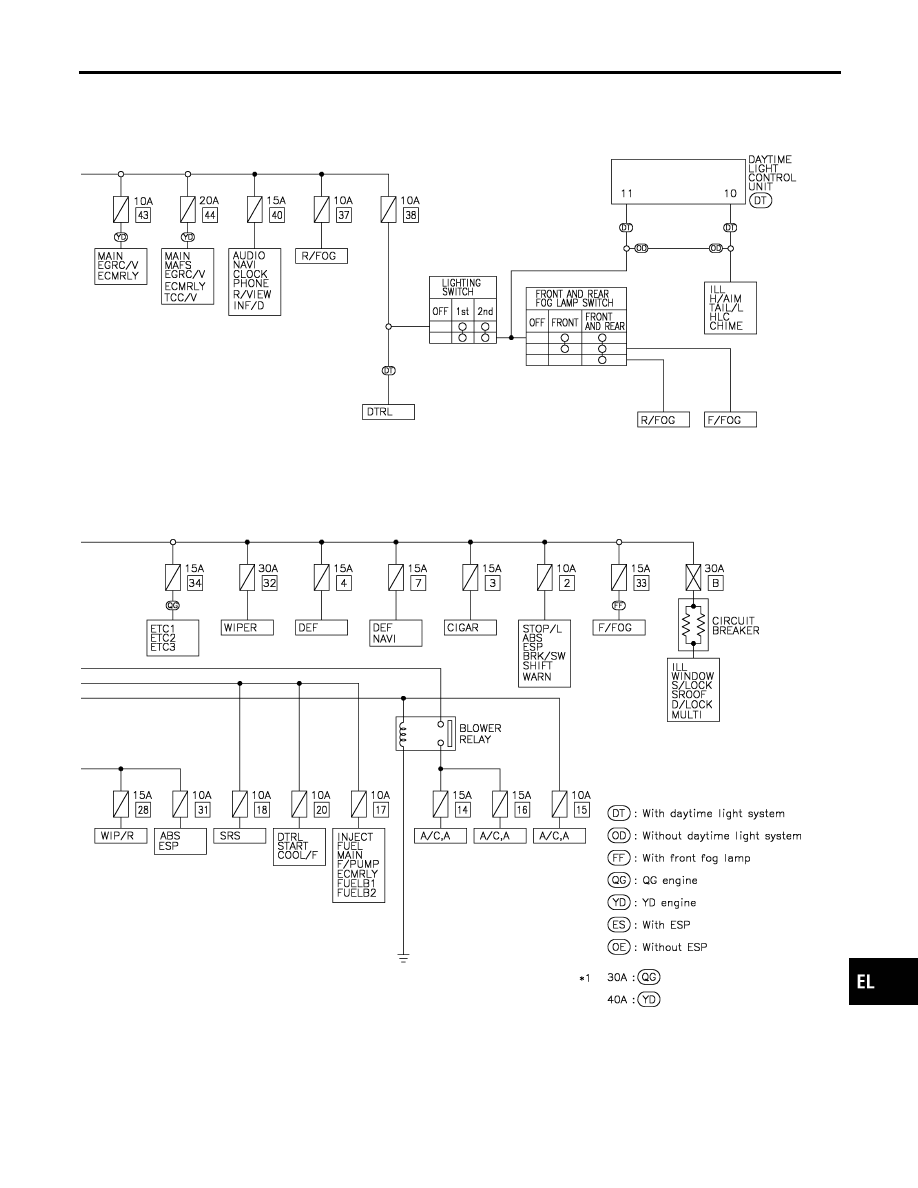

POWER SUPPLY ROUTING

Schematic (Cont’d)

EL-13

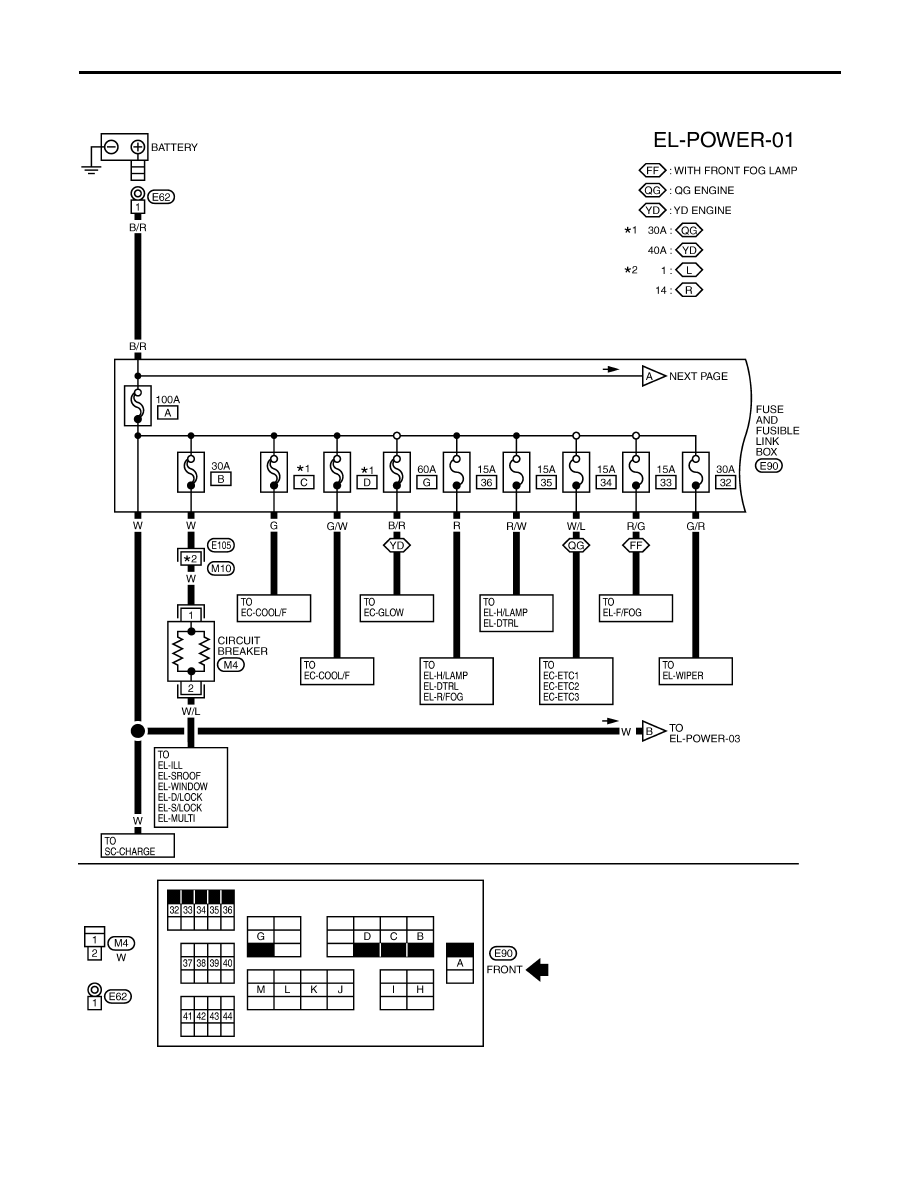

Wiring Diagram — POWER —

NLEL0419

BATTERY POWER SUPPLY — IGNITION SW. IN ANY POSITION

NLEL0419S01

YEL111E

POWER SUPPLY ROUTING

Wiring Diagram — POWER —

EL-14

YEL112E

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

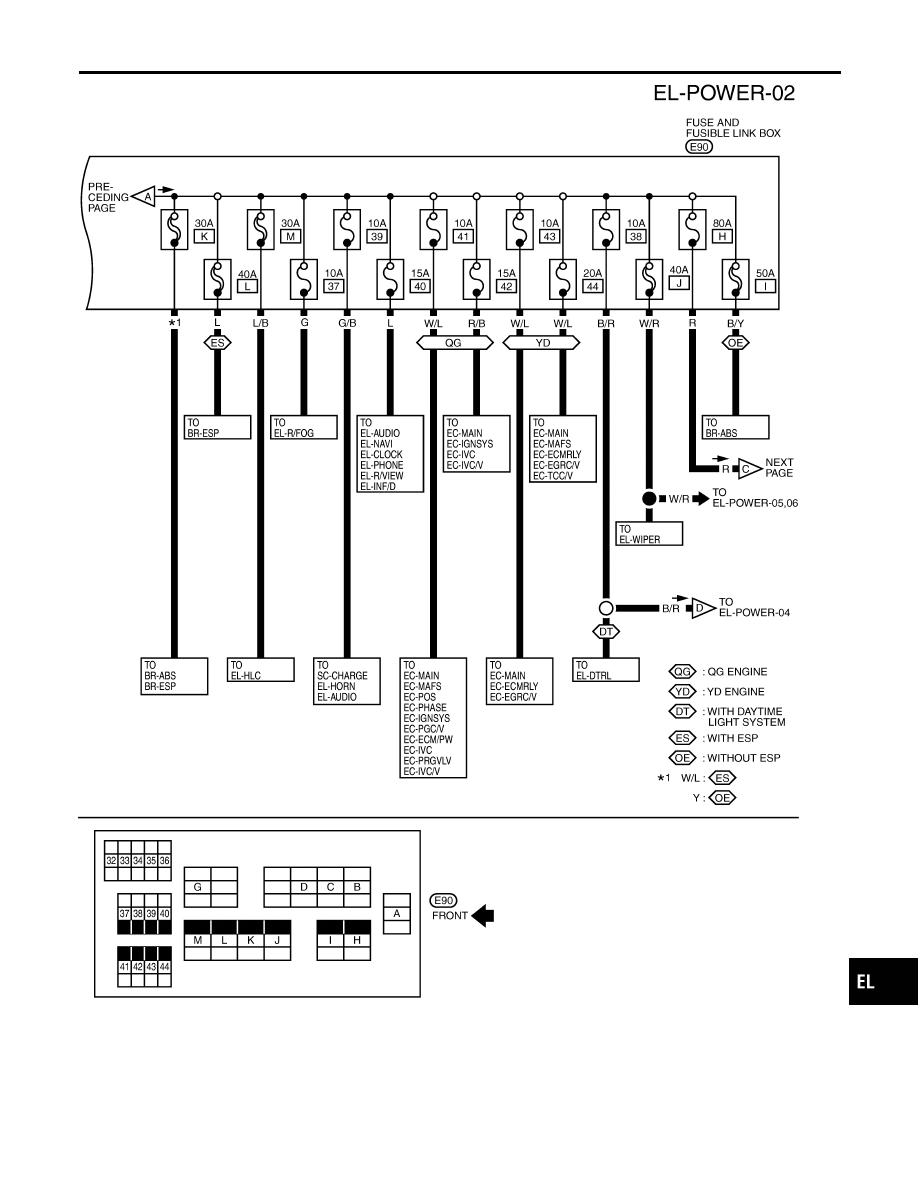

POWER SUPPLY ROUTING

Wiring Diagram — POWER — (Cont’d)

EL-15
