EC-1506

[YD (WITHOUT EURO-OBD)]

EGR VOLUME CONTROL SYSTEM

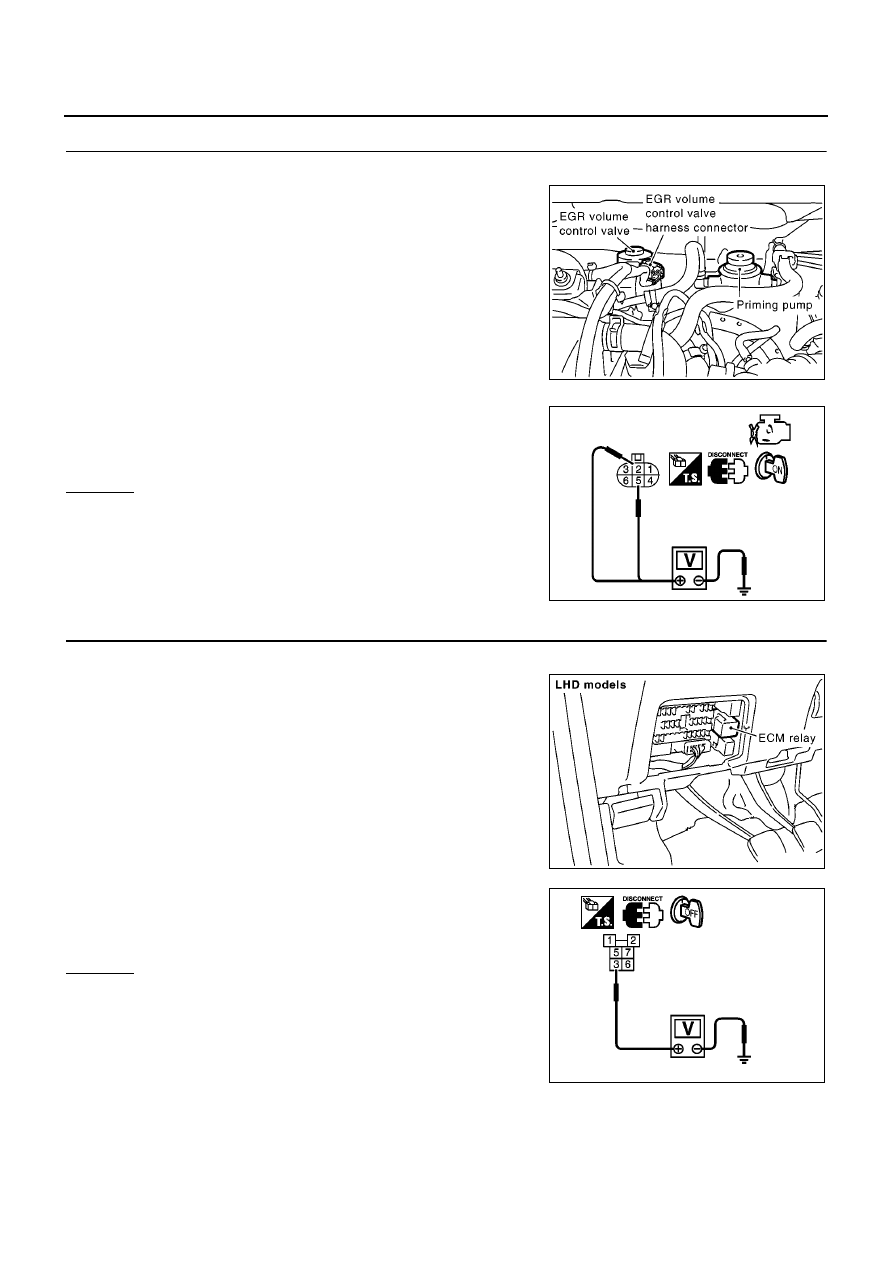

3.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-II

1.

Turn ignition switch OFF.

2.

Disconnect EGR volume control valve harness connector.

3.

Turn ignition switch ON.

4.

Check voltage between EGR volume control valve terminals 2, 5
and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 9.

NG

>> GO TO 4.

4.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-III

1.

Turn ignition switch OFF.

2.

Disconnect ECM relay.

3.

Check voltage between ECM relay terminal 3 and ground with
CONSULT-II or tester.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 5.

MBIB0911E

Voltage: Battery voltage

PBIB0431E

MBIB0922E

Voltage: Battery voltage

PBIB0432E

EGR VOLUME CONTROL SYSTEM

EC-1507

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

5.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors E125, M82 (LHD models)

●

Harness connectors E145, M80 (RHD models)

●

10A fuse

●

Harness for open or short between ECM relay and battery

>> Repair open circuit or short to ground or short to power in harness or connectors.

6.

CHECK EGR VOLUME CONTROL VALVE POWER SUPPLY CIRCUIT-IV

1.

Check harness continuity between ECM relay terminal 5 and EGR volume control valve terminals 2, 5.
Refer to Wiring Diagram.

2.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 8.

NG

>> GO TO 7.

7.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors F45, M71

●

Harness for open or short between ECM relay and EGR volume control valve

>> Repair open circuit or short to ground or short to power in harness or connectors.

8.

CHECK ECM RELAY

Refer to

EC-1316, "Component Inspection"

.

OK or NG

OK

>> GO TO 9.

NG

>> Replace ECM relay.

9.

CHECK EGR VOLUME CONTROL VALVE OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminals and EGR volume control valve terminals as follows.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 10.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

Continuity should exist.

ECM terminal

EGR volume control valve terminal

25

1

26

6

27

3

28

4

Continuity should exist.

EC-1508

[YD (WITHOUT EURO-OBD)]

EGR VOLUME CONTROL SYSTEM

10.

CHECK EGR VOLUME CONTROL VALVE

Refer to

EC-1508, "Component Inspection"

.

OK or NG

OK

>> GO TO 11.

NG

>> Replace EGR volume control valve.

11.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1309, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

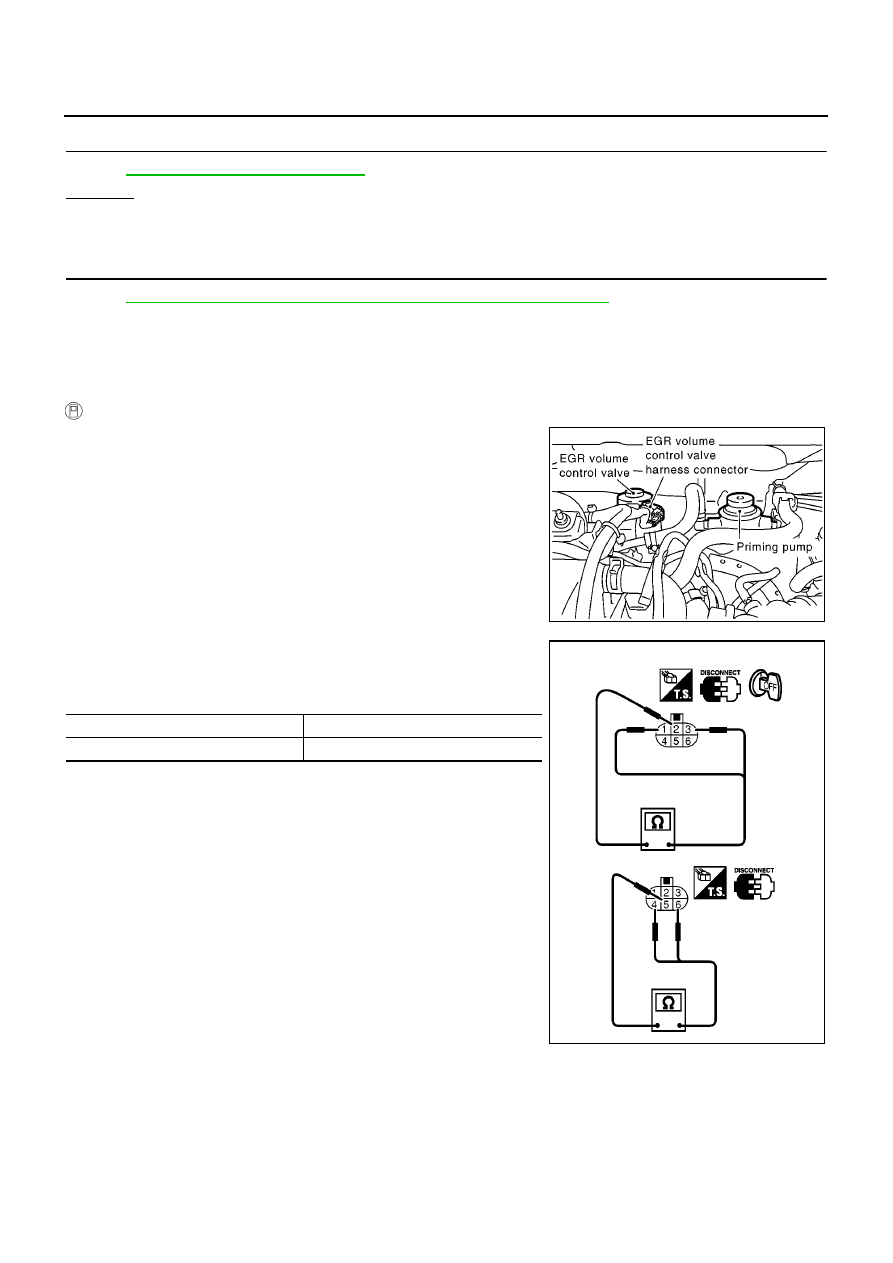

Component Inspection

EBS0151G

EGR VOLUME CONTROL VALVE

With CONSULT-II

1.

Disconnect EGR volume control valve harness connector.

2.

Check resistance between the following terminals.

●

terminal 2 and terminals 1, 3

●

terminal 5 and terminals 4, 6

If NG, replace EGR volume control valve.
If OK, go to next step.

3.

Remove EGR volume control valve from cylinder head.
(The EGR volume control valve harness connector should
remain connected.)

4.

Reconnect EGR volume control valve harness connector.

5.

Turn ignition switch ON.

MBIB0911E

Temperature

°

C (

°

F)

Resistance

Ω

20 (68)

13 - 17

MBIB0007E

EGR VOLUME CONTROL SYSTEM

EC-1509

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

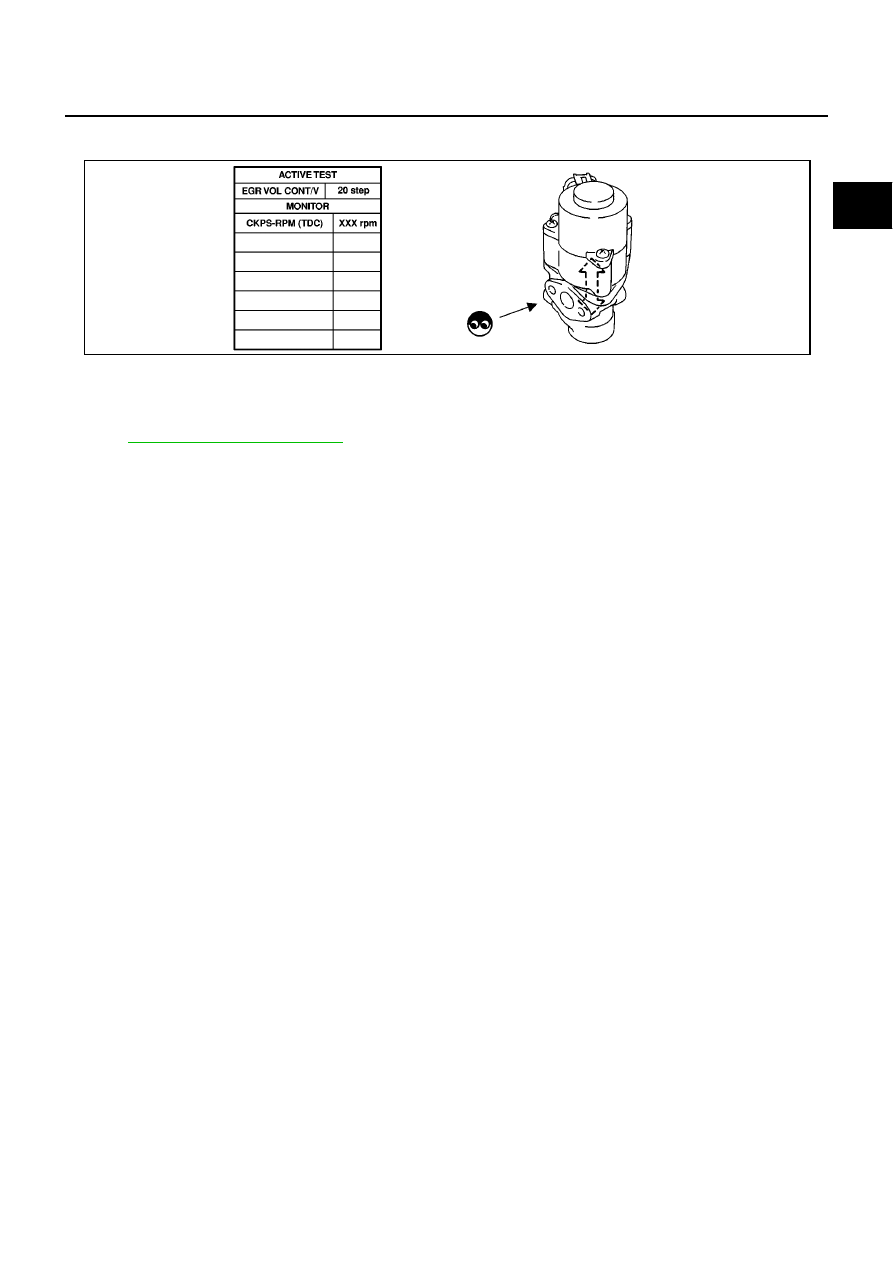

6.

Perform “EGR VOL CONT/V” in “ACTIVE TEST” mode with CONSULT-II. Check that EGR volume control
valve shaft moves smoothly forward and backward according to the valve opening.

If NG, replace the EGR volume control valve.

Removal and Installation

EBS0151H

EGR VOLUME CONTROL VALVE

Refer to

EM-123, "INTAKE MANIFOLD"

.

SEF819Y
