DTC P0234 TC SYSTEM

Diagnostic Procedure(YD22DDTi Engine Models)

EBS014W7

1.

CHECK VACUUM SOURCE

1.

Turn ignition switch OFF.

2.

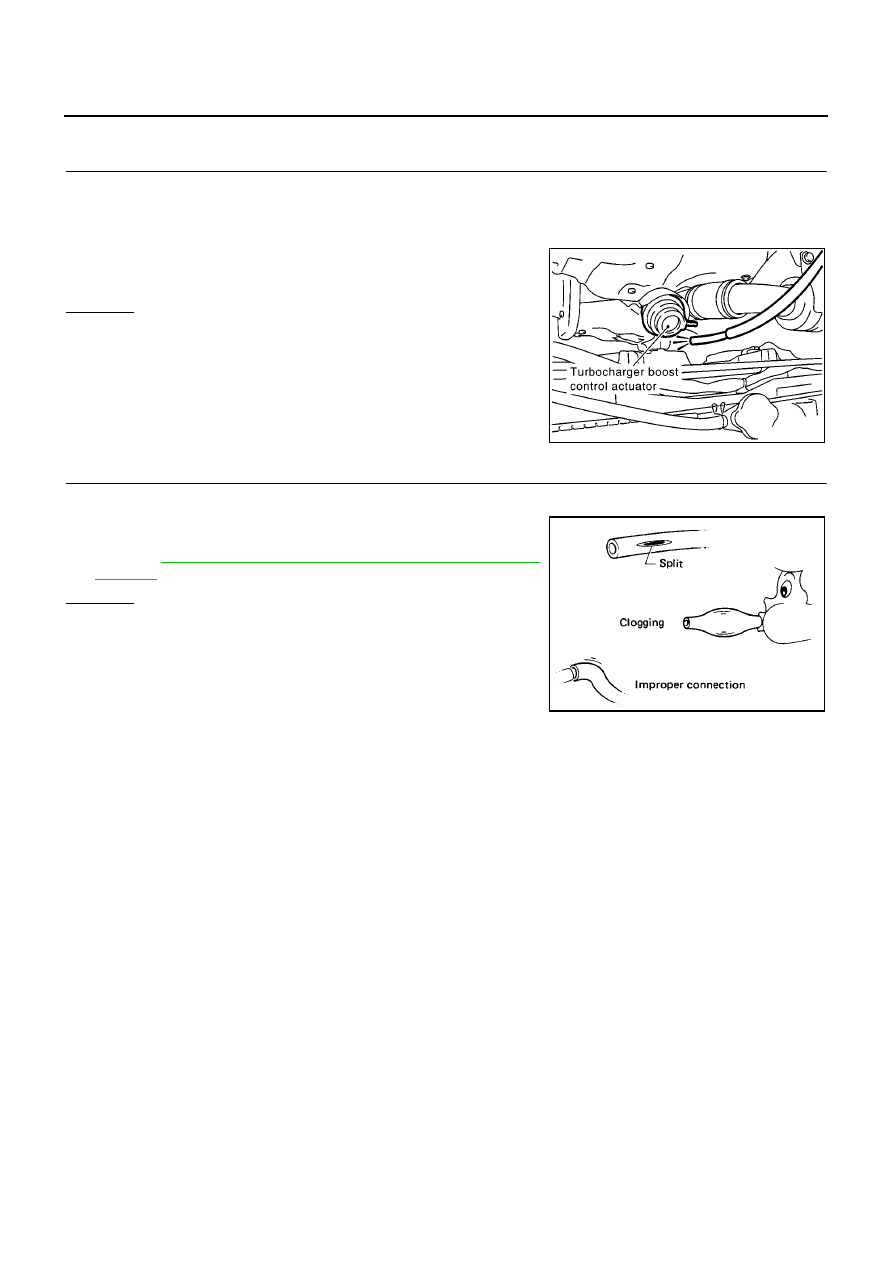

Disconnect vacuum hose connected to turbocharger control actuator.

3.

Start engine and let it idle.

4.

Check vacuum hose for vacuum existence.

OK or NG

OK

>> GO TO 8.

NG

>> GO TO 2.

2.

CHECK VACUUM HOSES AND VACUUM GALLERY

1.

Turn ignition switch OFF.

2.

Check vacuum hoses and vacuum gallery for clogging, cracks
or improper connection.
Refer to

EC-1263, "Vacuum Hose Drawing(YD22DDTi Engine

Models)"

.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace vacuum hoses and vacuum gallery.

Vacuum should exist.

MBIB0639E

SEF109L

DTC P0234 TC SYSTEM

EC-1387

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

3.

CHECK TURBOCHARGER BOOST CONTROL SOLENOID VALVE POWER SUPPLY CIRCUIT

1.

Turn ignition switch OFF.

2.

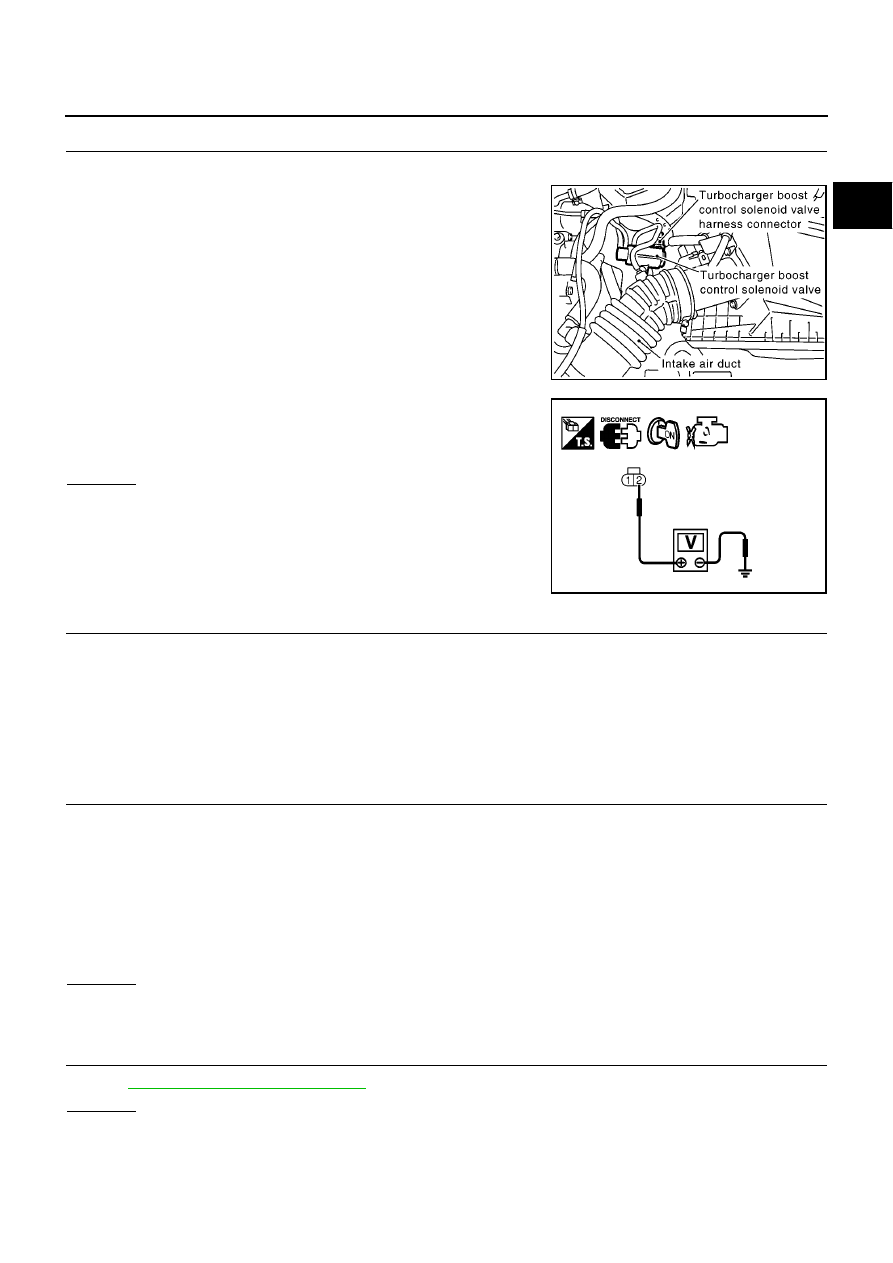

Disconnect turbocharger boost control solenoid valve harness
connector.

3.

Turn ignition switch ON.

4.

Check voltage between turbocharger boost control solenoid
valve terminals 2 and ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors F45, M71

●

Harness for open or short between ECM relay and turbocharger boost control solenoid valve

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK TURBOCHARGER BOOST CONTROL SOLENOID VALVE OUTPUT SIGNAL CIRCUIT FOR

OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminals 6 and turbocharger boost control solenoid valve termi-
nals 1.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 6.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

6.

CHECK TURBOCHARGE BOOST CONTROL SOLENOID VALVE

Refer to

EC-1390, "Component Inspection"

.

OK or NG

OK

>> GO TO 7.

NG

>> Replace turbocharger boost control solenoid valve.

MBIB0921E

Voltage: Battery voltage

MBIB0010E

Continuity should exist.

EC-1388

[YD (WITHOUT EURO-OBD)]

DTC P0234 TC SYSTEM

7.

CHECK VACUUM PUMP

Refer to

EM-143, "VACUUM PUMP"

.

OK or NG

OK

>> GO TO 8.

NG

>> Replace vacuum pump assembly.

8.

CHECK TURBOCHARGER BOOST CONTROL ACTUATOR

1.

Turn ignition switch OFF.

2.

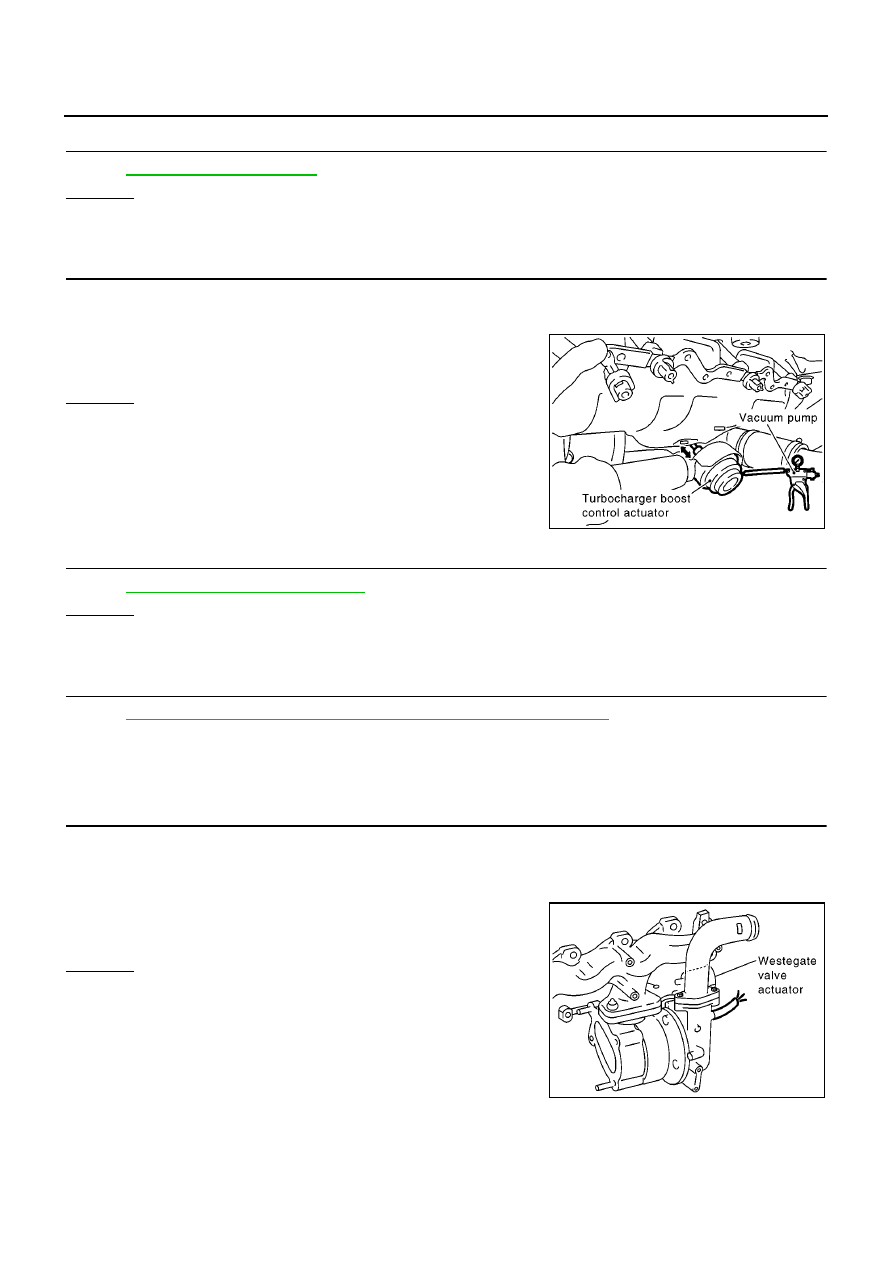

Install a vacuum pump to turbocharger boost control actuator.

3.

Make sure that the turbocharger boost control actuator rod
moves smoothly when applying vacuum of -53.3kPa (-533mbar,
-400mmHg, -15.75inHg) and releasing it.

OK or NG

OK

>> GO TO 9.

NG

>> Replace turbocharger assembly.

9.

CHECK TURBOCHARGER BOOST SENSOR

Refer to

EC-1395, "Component Inspection"

.

OK or NG

OK

>> GO TO 10.

NG

>> Replace turbocharger boost sensor.

10.

CHECK INTERMITTENT INCIDENT

Refer to

EC-1309, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Diagnostic Procedure(YD22DDT Engine Models)

EBS016LK

1.

CHECK HOSE AIR LEAKAGE

1.

Turn ignition switch OFF.

2.

Disconnect hose connected to wastegate valve actuator.

3.

Start engine and lit it idle.

4.

Check hose for air breathed out

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

MBIB0640E

Air should be breathed out.

MBIB1011E

DTC P0234 TC SYSTEM

EC-1389

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

2.

CHECK HOSE

1.

Turn ignition switch OFF.

2.

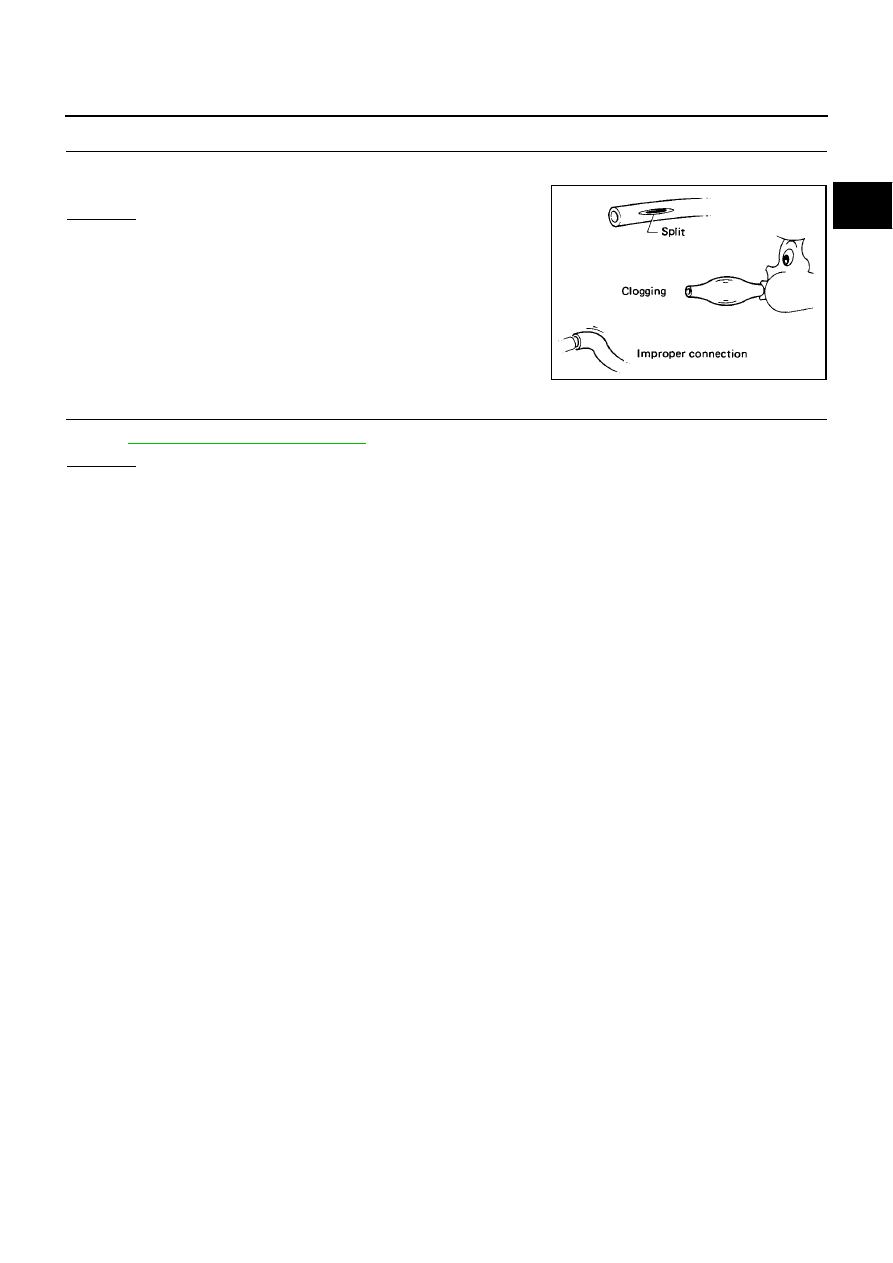

Check hose clogging, cracks or improper connection.

OK or NG

OK

>> GO TO 3.

NG

>> Replace turbocharger assembly.

3.

CHECK MAF SENSOR

Refer to

EC-1334, "Component Inspection"

.

OK or NG

OK

>> INSPECTION END

NG

>> Replace MAF sensor.
