DTC P0404 EGR VOLUME CONTROL VALVE

Without CONSULT-II

1.

Disconnect EGR volume control valve harness connector.

2.

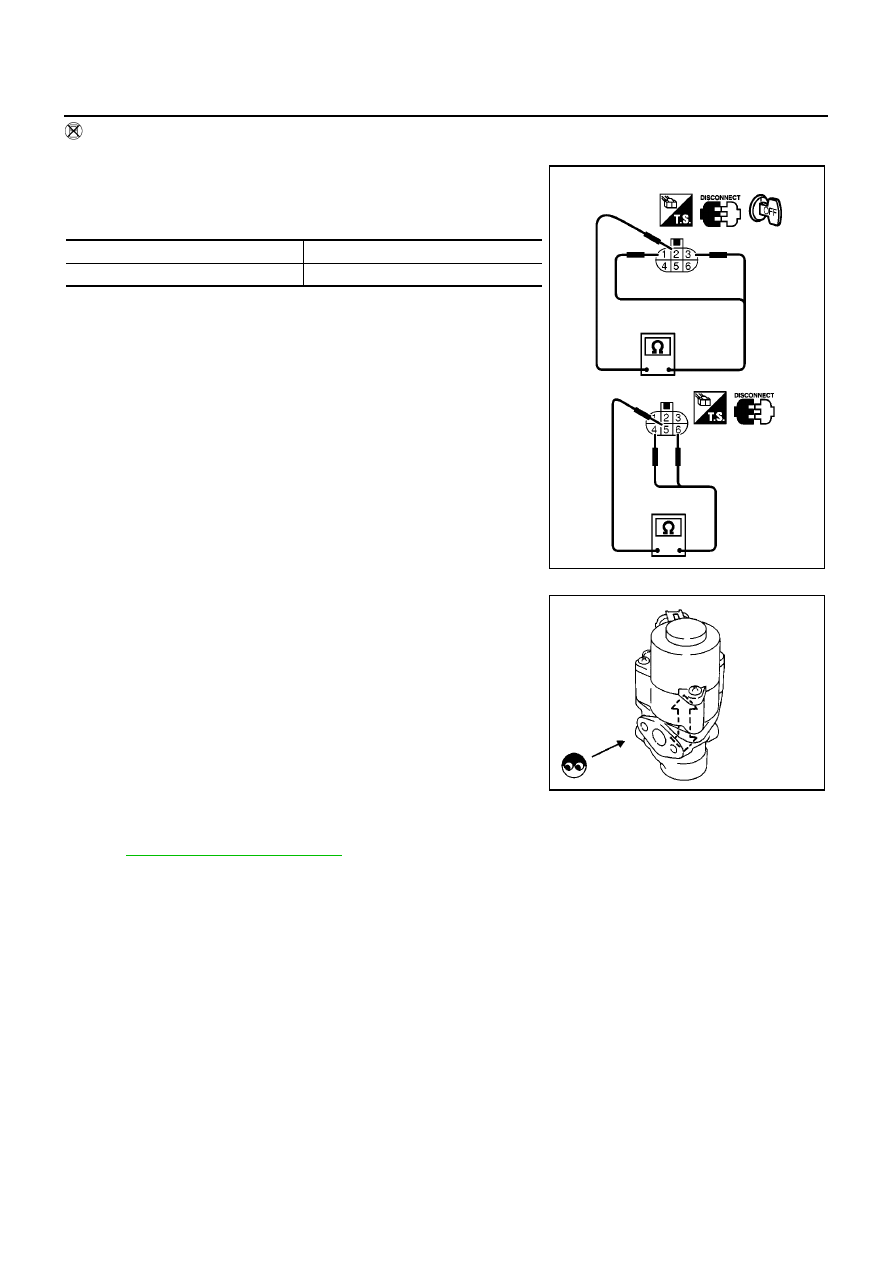

Check resistance between the following terminals.

●

terminal 2 and terminals 1, 3

●

terminal 5 and terminals 4, 6

If NG, replace EGR volume control valve.
If OK, go to next step.

3.

Remove EGR volume control valve from cylinder head.

4.

Reconnect EGR volume control valve harness connector.

5.

Turn ignition switch ON and OFF.

6.

Check that EGR volume control valve shaft moves smoothly for-
ward and backward according to the ignition switch position.
If NG, replace EGR volume control valve.

NOTE:
When installing the EGR volume control valve, make sure that
the shaft is in the same position before checking.

Removal and Installation

EBS013DY

EGR VOLUME CONTROL VALVE

Refer to

EM-123, "INTAKE MANIFOLD"

.

Temperature

°

C (

°

F)

Resistance

Ω

20 (68)

13 - 17

MBIB0007E

SEF560W

DTC P0563 BATTERY VOLTAGE

EC-1151

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

DTC P0563 BATTERY VOLTAGE

PFP:24410

On Board Diagnosis Logic

EBS013DZ

This self-diagnosis has the one trip detection logic.
The MI will not light up for this self-diagnosis.

DTC Confirmation Procedure

EBS013E0

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Start engine and let it idle for at least 35 seconds.

4.

If DTC is detected, go to

EC-1151, "Diagnostic Procedure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

Diagnostic Procedure

EBS013E1

1.

INSPECTION START

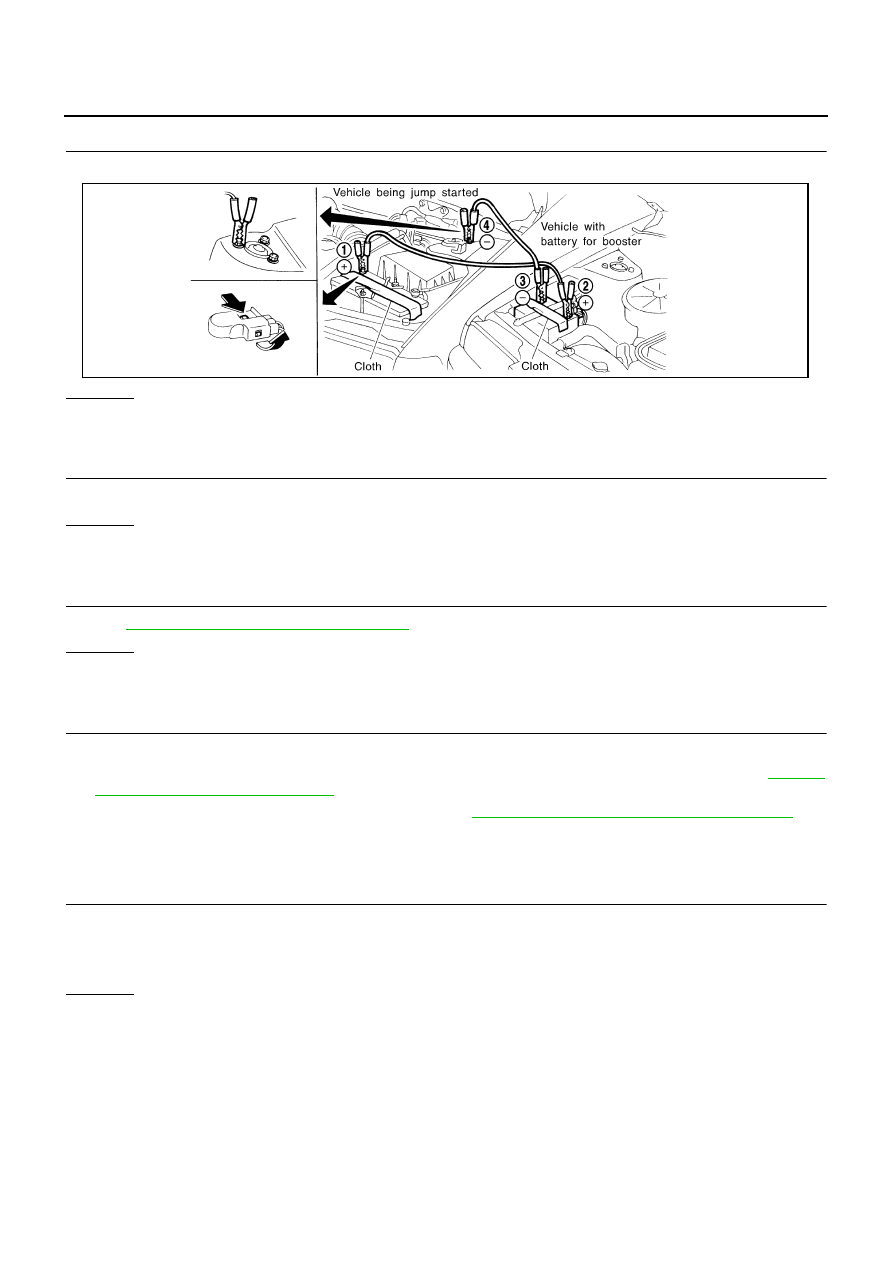

Are jumper cables connected for the jump starting?
Yes or No

Yes

>> GO TO 3.

No

>> GO TO 2.

2.

CHECK BATTERY AND ALTERNATOR

Check that the proper type of battery and alternator is installed.
Refer to SC-3, “BATTERY” and SC-24, “CHARGING SYSTEM”.
OK or NG

OK

>> GO TO 5.

NG

>> Replace with a proper one.

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0563

Battery voltage high

An excessively high voltage from the battery is
sent to ECM.

●

Battery

●

Battery terminal

●

Alternator

SEF817Y

EC-1152

[YD (WITH EURO-OBD)]

DTC P0563 BATTERY VOLTAGE

3.

CHECK JUMPER CABLES INSTALLATION

Check that the jumper cables are connected in the correct sequence.

OK or NG

OK

>> GO TO 4.

NG

>> Reconnect jumper cables properly.

4.

CHECK BATTERY FOR BOOSTER

Check that the battery for the booster is a 12V battery.

OK or NG

OK

>> GO TO 5.

NG

>> Change the vehicle for booster.

5.

PERFORM DTC CONFIRMATION PROCEDURE AGAIN

Perform

EC-1151, "DTC Confirmation Procedure"

, again.

OK or NG

OK

>> GO TO 7.

NG

>> GO TO 6.

6.

REPLACE ECM

1.

Replace ECM.

2.

Perform initialization of NATS system and registration of all NATS ignition key IDs. Refer to

EC-962,

"NATS (Nissan Anti-theft System)"

.

3.

Perform Fuel Pump Learning Value Clearing. Refer to

EC-956, "Fuel Pump Learning Value Clearing"

.

>> INSPECTION END

7.

CHECK ELECTRICAL PARTS DAMAGE

Check the following for damage.

●

Wiring harness and harness connectors for burn

●

Fuses for short

OK or NG

OK

>> INSPECTION END

NG

>> Repair or replace malfunctioning part.

SEF439Z

DTC P0605 ECM

EC-1153

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

DTC P0605 ECM

PFP:23710

Description

EBS013E2

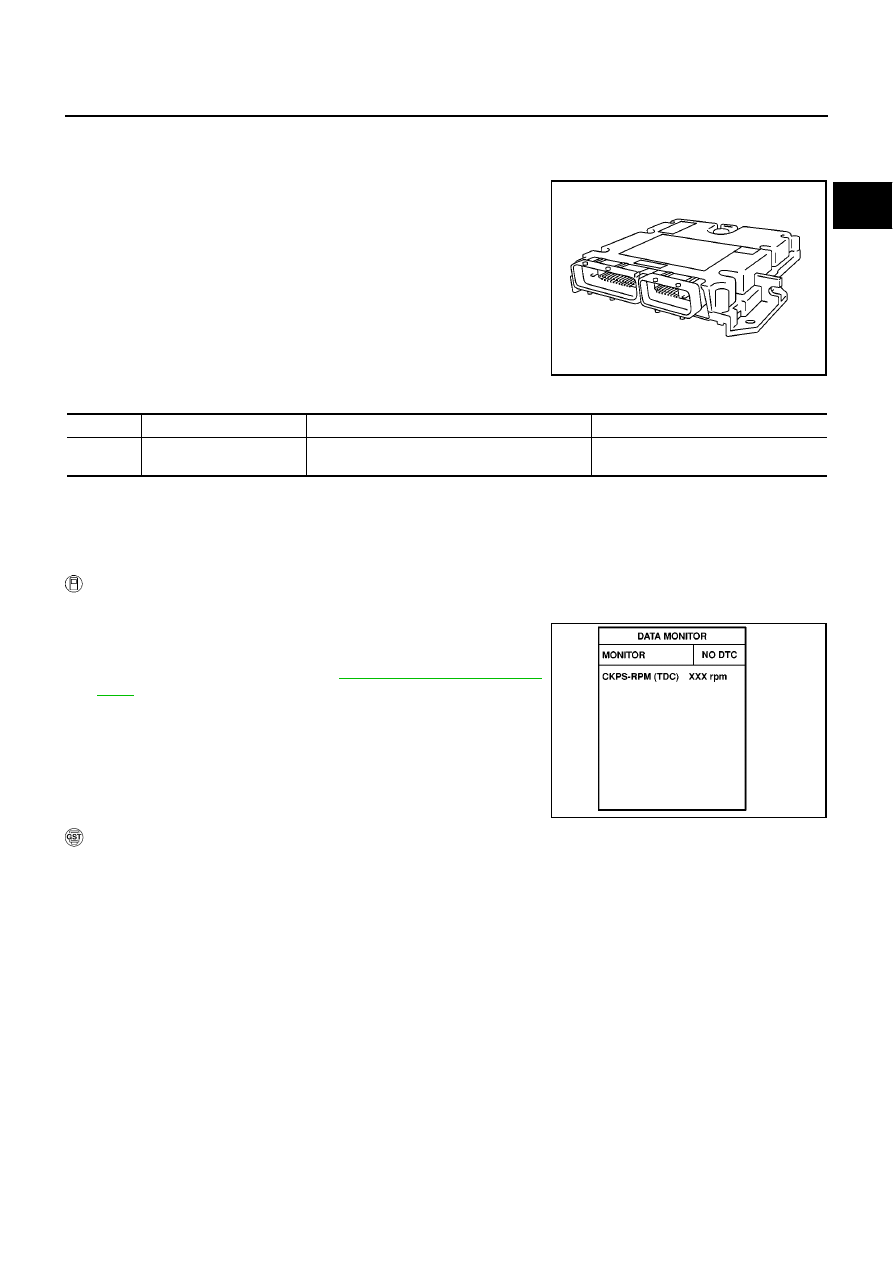

The ECM consists of a microcomputer and connectors for signal
input and output and for power supply. The ECM controls the engine.

On Board Diagnosis Logic

EBS013E3

DTC Confirmation Procedure

EBS013E4

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Wait at least 5 seconds.

4.

If 1st trip DTC is detected, go to

EC-1154, "Diagnostic Proce-

dure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

MBIB0625E

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0605

Engine control module
(ROM)

ECM ROM is malfunctioning.

●

ECM

SEF817Y
