EC-902

[QG (WITHOUT EURO-OBD)]

IVT CONTROL SOLENOID VALVE

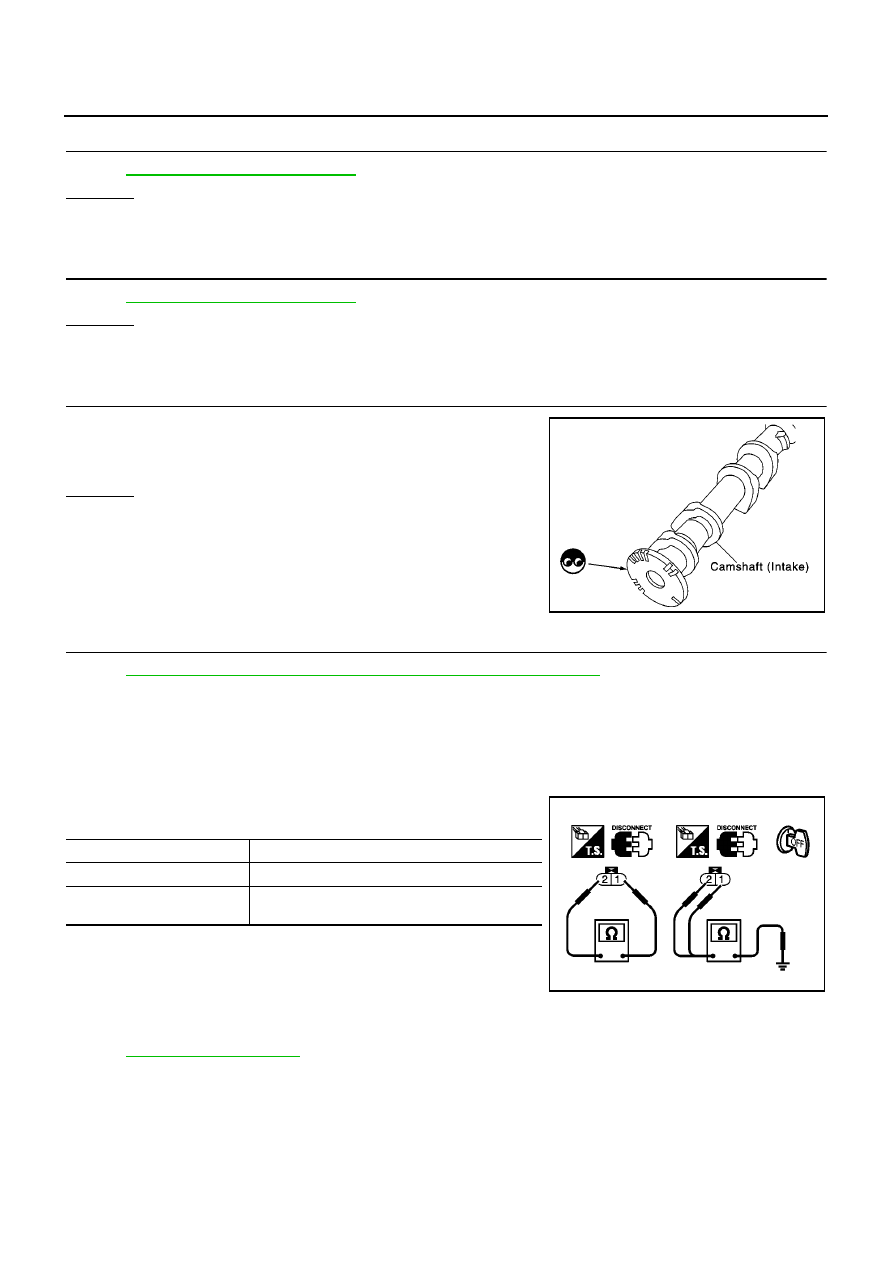

6.

CHECK CRANKSHAFT POSITION SENSOR (POS)

Refer to

EC-743, "Component Inspection"

.

OK or NG

OK

>> GO TO 7.

NG

>> Replace crankshaft position sensor (POS).

7.

CHECK CAMSHAFT POSITION SENSOR (PHASE)

Refer to

EC-750, "Component Inspection"

.

OK or NG

OK

>> GO TO 8.

NG

>> Replace camshaft position sensor (PHASE).

8.

CHECK CAMSHAFT (INTAKE)

Check the following.

●

Accumulation of debris to the signal plate of camshaft rear end

●

Chipping signal plate of camshaft rear end

OK or NG

OK

>> GO TO 9.

NG

>> Remove debris and clean the signal plate of camshaft

rear end or replace camshaft.

9.

CHECK INTERMITTENT INCIDENT

Refer to

EC-644, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS00R3G

INTAKE VALVE TIMING CONTROL SOLENOID VALVE

1.

Disconnect intake valve timing control solenoid valve harness connector.

2.

Check resistance between intake valve timing control solenoid
valve terminals 1 and 2.

Removal and Installation

EBS00R3H

INTAKE VALVE TIMING CONTROL SOLENOID VALVE

Refer to

EM-50, "TIMING CHAIN"

.

PBIB0565E

Terminals

Resistance

1 and 2

Approximately 8

Ω

at 20

°

C (68

°

F)

1 or 2 and ground

∞Ω

(Continuity should not exist)

PBIB0574E

PNP SWITCH

EC-903

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

PNP SWITCH

PFP:32006

Component Description

EBS00R3I

When the gear position is “P” (A/T models only) or “N”, park/neutral position (PNP) switch is “ON”.
ECM detects the position because the continuity of the line (the “ON” signal) exists.

CONSULT-II Reference Value in Data Monitor Mode

EBS00R3J

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

P/N POSI SW

●

Ignition switch: ON

Shift lever:
P or N (A/T models)
Neutral (M/T models)

ON

Shift lever: Except above

OFF

EC-904

[QG (WITHOUT EURO-OBD)]

PNP SWITCH

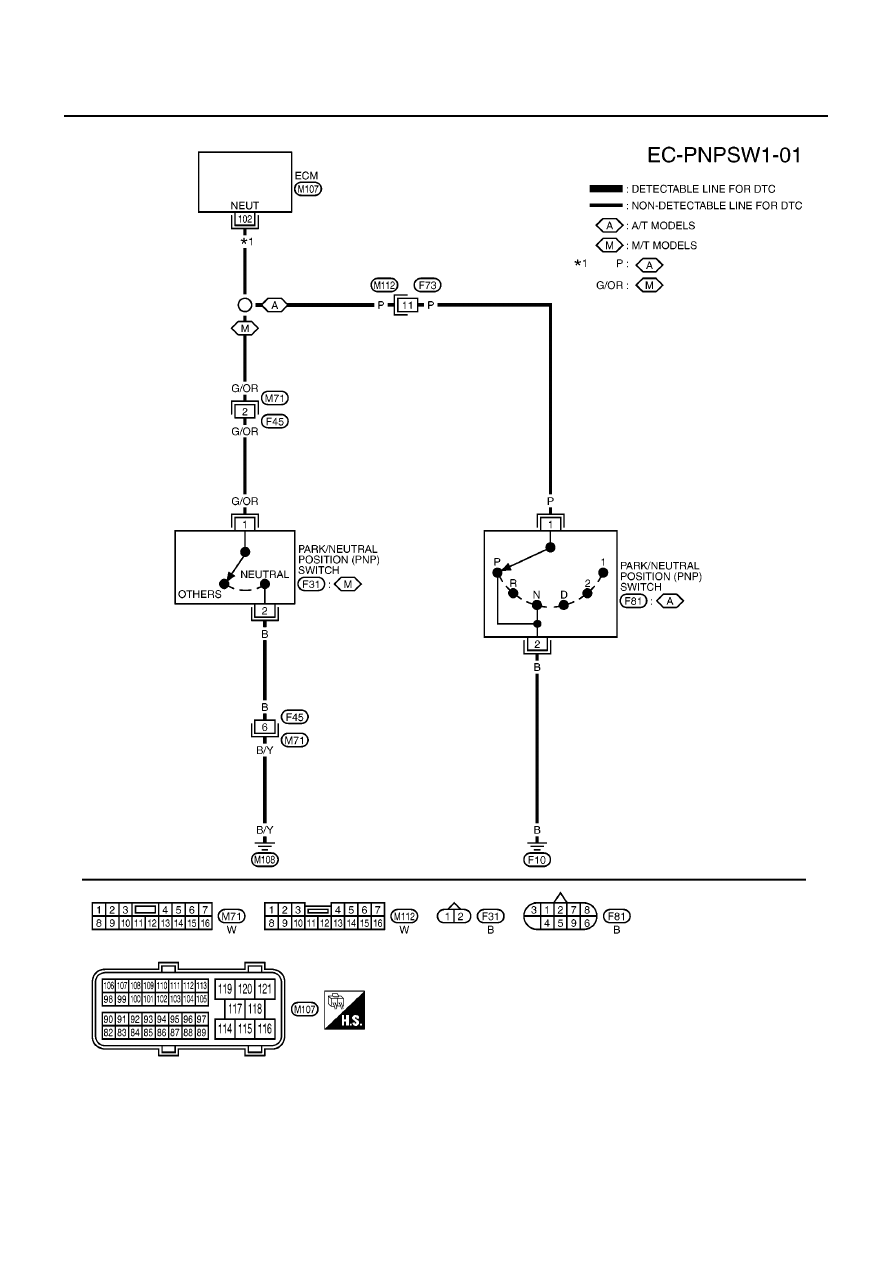

Wiring Diagram

EBS00R3K

YEC491A

PNP SWITCH

EC-905

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

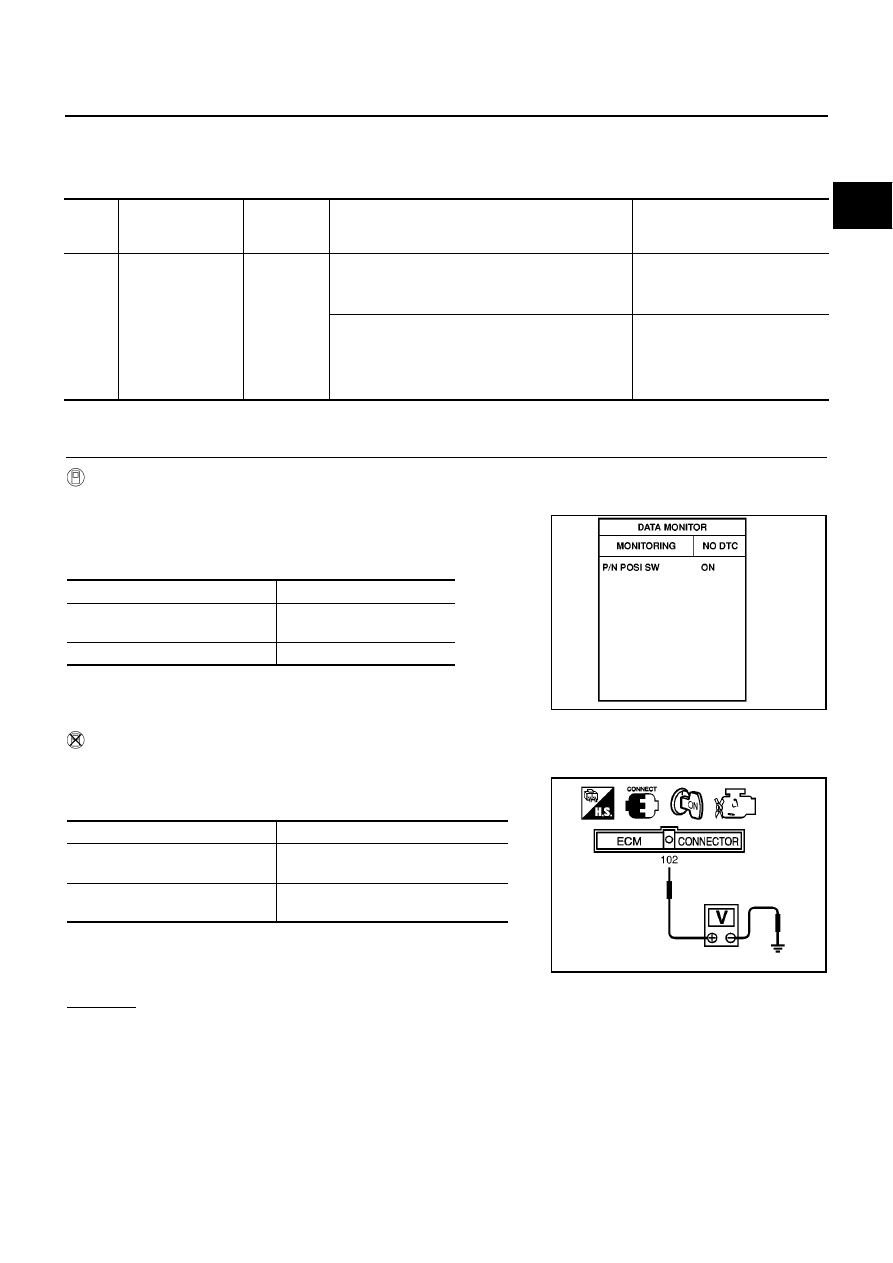

Diagnostic Procedure

EBS00R3L

1.

CHECK OVERALL FUNCTION

With CONSULT-II

1.

Turn ignition switch “ON”.

2.

Select “P/N POSI SW” in “DATA MONITOR” mode with CON-
SULT-II.

3.

Check the “P/N POSI SW” signal under the following conditions.

Without CONSULT-II

1.

Turn ignition switch “ON”.

2.

Check voltage between ECM terminal 102 and ground under the
following conditions.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

TER-

MINAL

NO.

WIRE COLOR

ITEM

CONDITION

DATA (DC Voltage)

102

P (A/T models)
G/OR (M/T models)

PNP switch

[Ignition switch “ON”]

●

Shift lever position is “P” or “N” (A/T models),
“Neutral” (M/T models).

Approximately 0V

[Ignition switch “ON”]

●

Except the above gear position

A/T models
BATTERY VOLTAGE
(11 - 14V)
M/T models
Approximately 5V

Selector lever position

P/N POSI SW signal

“P” and “N” position (A/T models)
Neutral position (M/T models)

ON

Except the above position

OFF

PBIB0102E

Selector lever position

Voltage

“P” and “N” position (A/T models)
Neutral position (M/T models)

Approximately 0V

Except the above position

A/T models: Battery voltage

M/T models: Approximately 5V
