EC-890

[QG (WITHOUT EURO-OBD)]

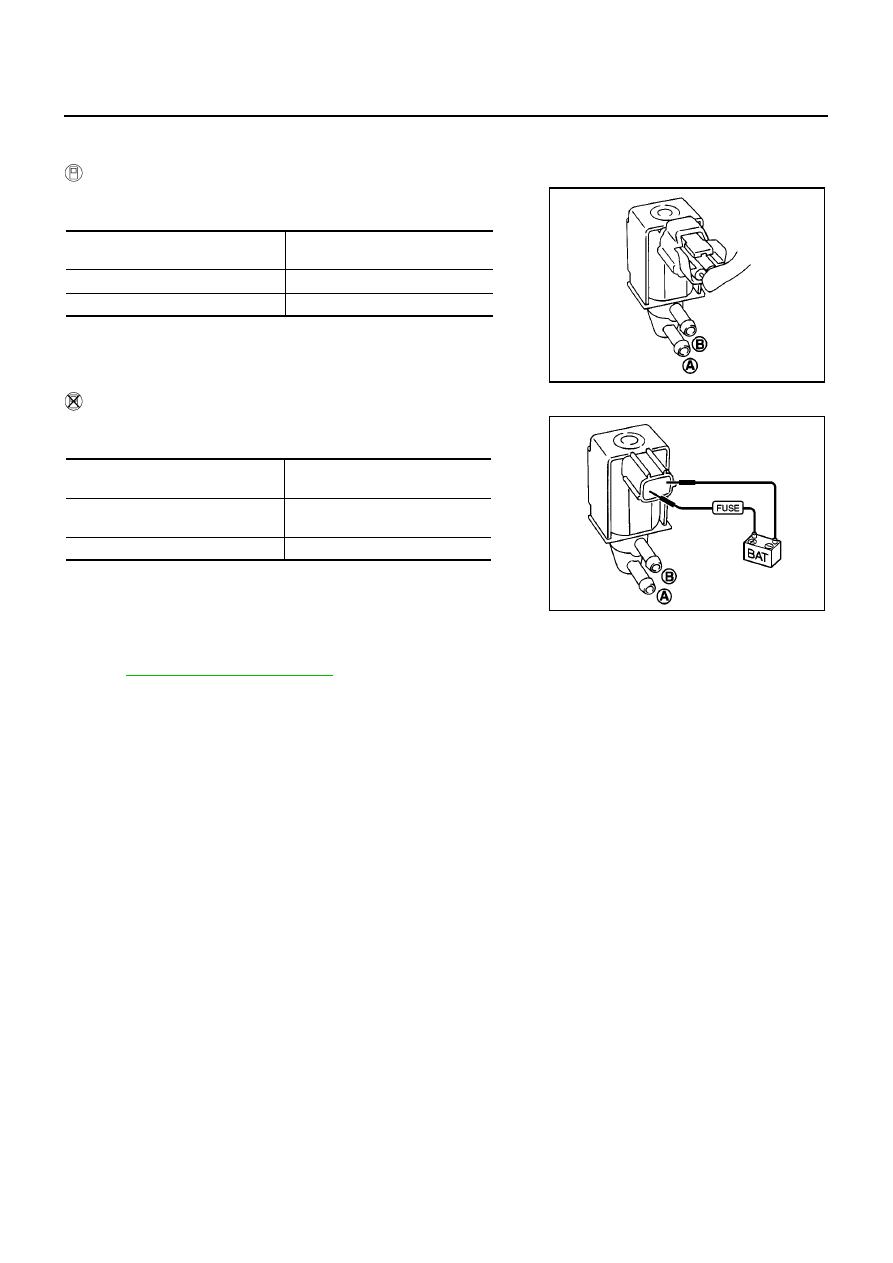

EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

Component Inspection

EBS00R33

EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

With CONSULT-II

Check air passage continuity of EVAP canister purge volume control
solenoid valve under the following conditions.

Without CONSULT-II

Check air passage continuity of EVAP canister purge volume control
solenoid valve under the following conditions.

Removal and Installation

EBS00R34

EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

Refer to

EM-18, "INTAKE MANIFOLD"

.

Condition

(PURG VOL CONT/V value)

Air passage continuity

between A and B

100%

Yes

0%

No

PBIB0149E

Condition

Air passage continuity

between A and B

12V direct current supply between
terminals 1 and 2

Yes

No supply

No

PBIB0150E

VSS

EC-891

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

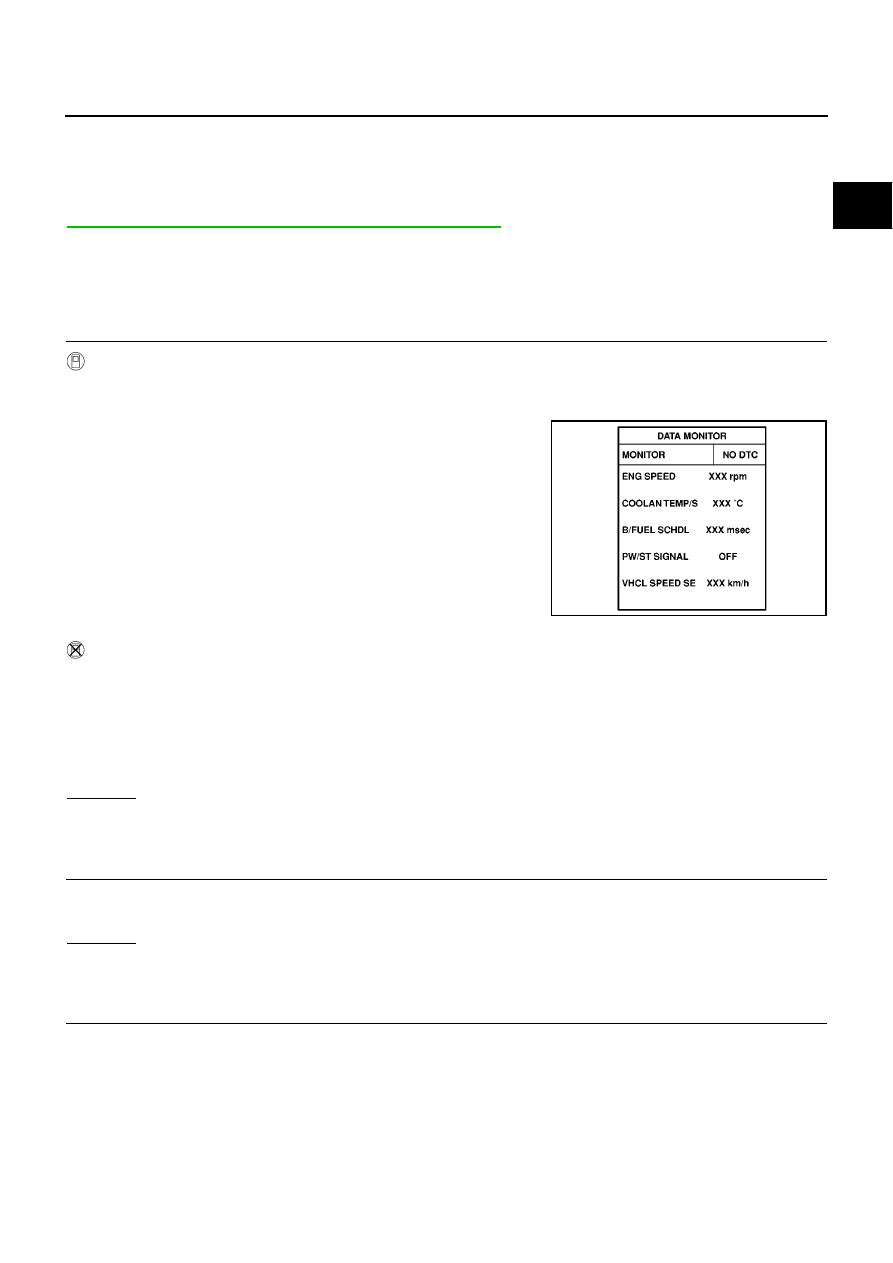

VSS

PFP:32702

Description

EBS00R35

NOTE:
If DTC U1000 or U1001 is displayed, first perform the trouble diagnosis for DTC U1000, U1001. Refer to

EC-651, "DTC U1000, U1001 CAN COMMUNICATION LINE"

.

The vehicle speed signal is sent to the combination meter from ABS actuator and electric unit (control unit)
through CAN communication line. The combination meter then sends a signal to the ECM through CAN com-
munication line.

Diagnostic Procedure

EBS00R36

1.

CHECK VEHICLE SPEED SIGNAL OVERALL FUNCTION

With CONSULT-II

1.

Lift up the vehicle.

2.

Start engine.

3.

Select “VHCL SPEED SE” in “DATA MONITOR” mode with
CONSULT-II.

4.

Make sure that “VHCL SPEED SE” indication exceeds 10 km/h
(6 MPH) when rotating wheels with suitable gear position.

Without CONSULT-II

1.

Lift up the vehicle.

2.

Start engine.

3.

Read vehicle speed with combination meter.
Make sure that vehicle speed indication exceeds 10 km/h (6 MPH) when rotating wheels with suitable
gear position.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 2.

2.

CHECK DTC WITH ABS ACTUATOR AND ELECTRIC UNIT (CONTROL UNIT)

Check DTC with ABS actuator and electric unit (control unit), Refer to “TROUBLEDIAGNOSIS-BASIC
INSPECTION”, BR-70.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace.

3.

CHECK COMBINATION METER

Check combination meter function.
Refer to “METERS AND GAUGES”, EL-100.

>> INSPECTION END

SEF196Y

EC-892

[QG (WITHOUT EURO-OBD)]

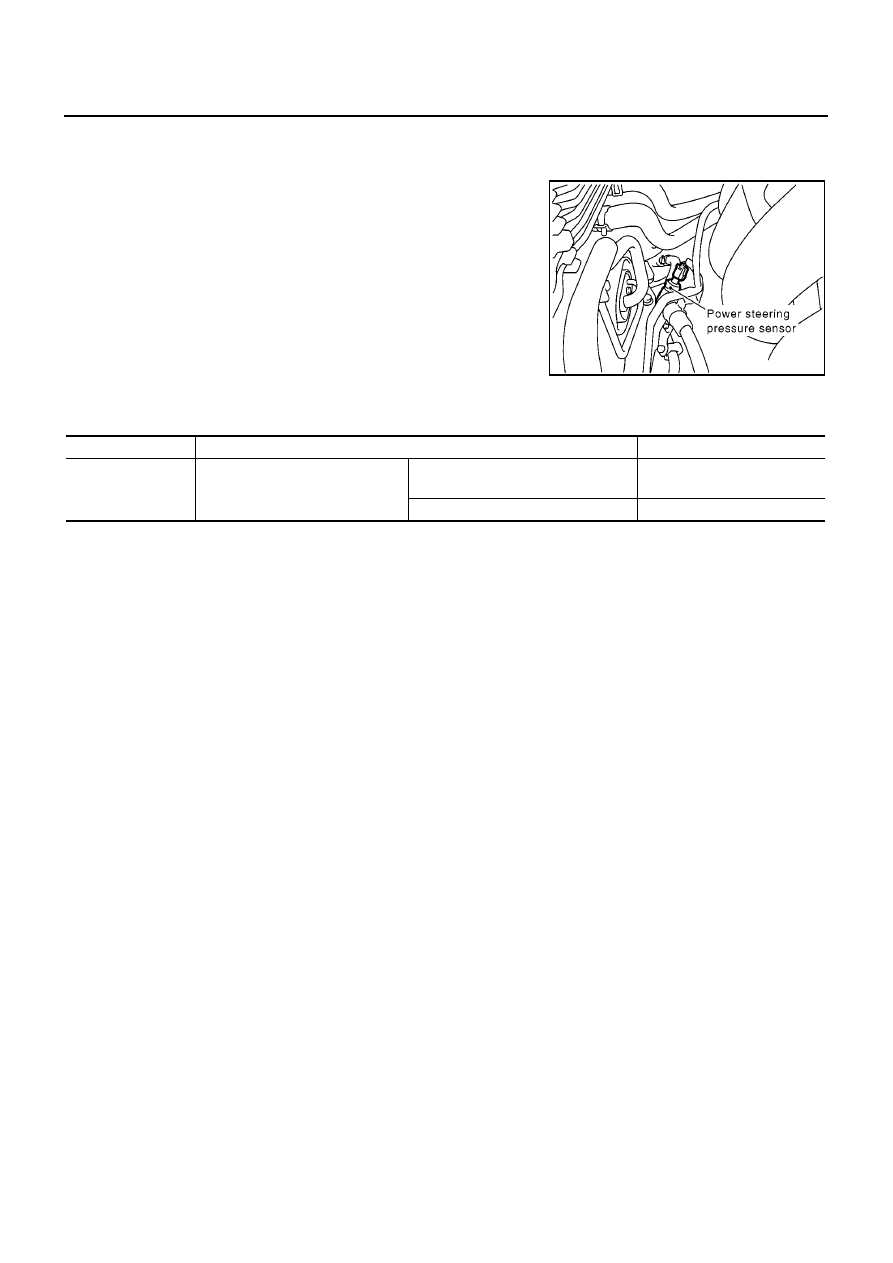

POWER STEERING PRESSURE SENSOR

POWER STEERING PRESSURE SENSOR

PFP:49763

Component Description

EBS00R37

Power steering pressure (PSP) sensor is installed to the power
steering high-pressure tube and detects a power steering load. This
sensor is a potentiometer which transforms the power steering load
into output voltage, and emits the voltage signal to the ECM. The
ECM controls the electric throttle control actuator and adjusts the
throttle valve opening angle to increase the engine speed and
adjusts the idle speed for the increased load.

CONSULT-II Reference Value in Data Monitor Mode

EBS00R38

Specification data are reference values.

MBIB1006E

MONITOR ITEM

CONDITION

SPECIFICATION

PW/ST SIGNAL

●

Engine: After warming up, idle
the engine

Steering wheel is in neutral position.
(Forward direction)

OFF

Steering wheel is turned.

ON

POWER STEERING PRESSURE SENSOR

EC-893

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

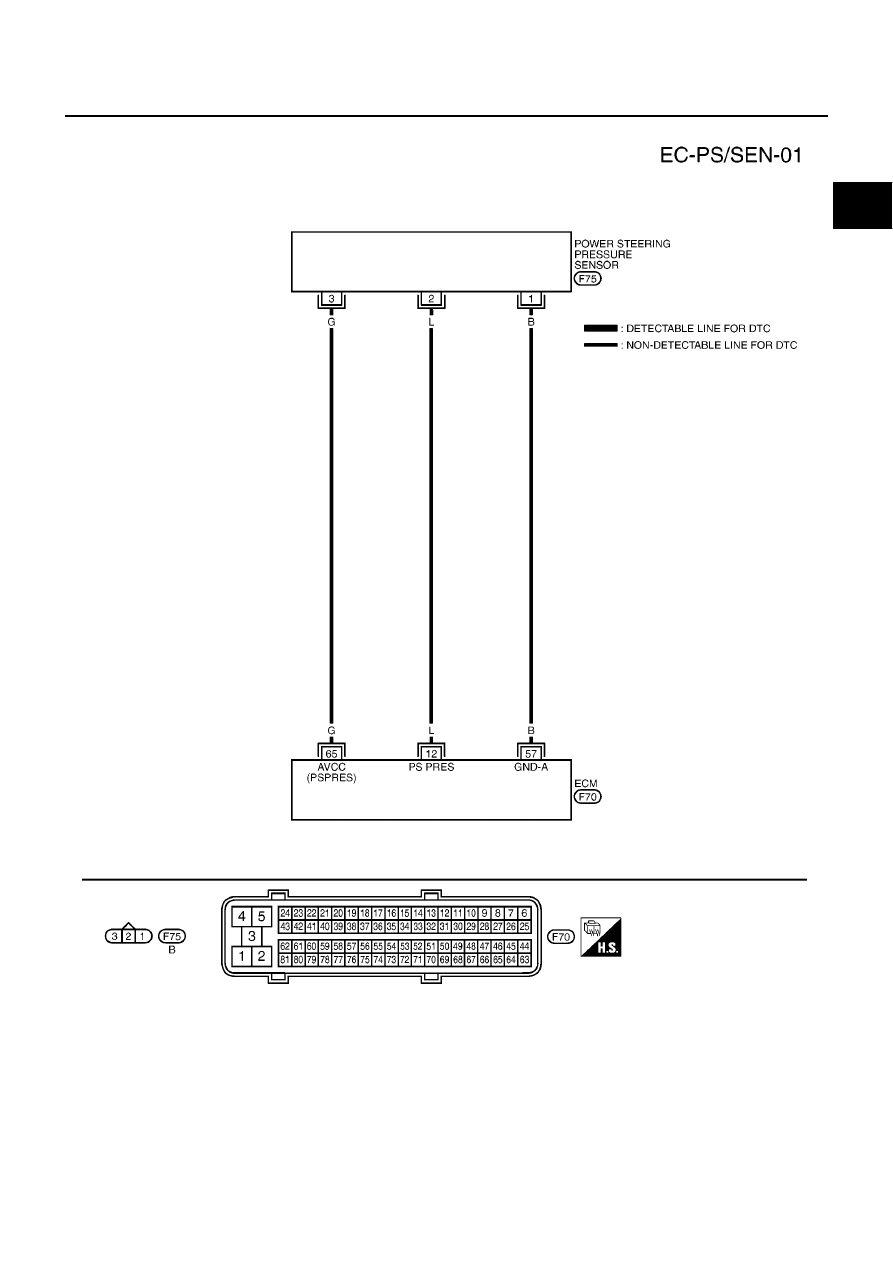

Wiring Diagram

EBS00R39

YEC628A
