DTC P1229 SENSOR POWER SUPPLY

3.

CHECK SENSOR POWER SUPPLY CIRCUITS FOR SHORT

Check the following.

●

Harness for short to power and short to ground between ECM terminal 47 and electric throttle control
actuator terminal 1.

●

ECM pin terminal.

OK or NG

OK

>> GO TO 4.

NG

>> Repair short to ground or short to power in harness or connectors.

4.

CHECK THROTTLE POSITION SENSOR

Refer to

EC-715, "Component Inspection"

.

OK or NG

OK

>> GO TO 6.

NG

>> GO TO 5.

5.

REPLACE ELECTRIC THROTTLE CONTROL ACTUATOR

1.

Replace electric throttle control actuator.

2.

Perform

EC-576, "Throttle Valve Closed Position Learning"

.

3.

Perform

EC-576, "Idle Air Volume Learning"

.

>> INSPECTION END

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-644, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

DTC P1805 BRAKE SWITCH

EC-811

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

DTC P1805 BRAKE SWITCH

PFP:25320

Description

EBS00R16

Brake switch signal is applied to the ECM through the stop lamp switch when the brake pedal is depressed.
This signal is used mainly to decrease the engine speed when the vehicle is driving.

CONSULT-II Reference Value in Data Monitor Mode

EBS00R17

Specification data are reference values.

On Board Diagnosis Logic

EBS00R18

This self-diagnosis has the one trip detection logic.

FALI-SAFE MODE

When the malfunction is detected, the ECM enters fail-safe mode and the MI lights up.

DTC Confirmation Procedure

EBS00R19

WITH CONSULT-II

1.

Turn ignition switch “ON”.

2.

Fully depress the brake pedal for at least 5 seconds.

3.

Erase the DTC with CONSULT-II.

4.

Select “DATA MONITOR” mode with CONSULT-II.

5.

If DTC is detected, go to

EC-813, "Diagnostic Procedure"

.

WITHOUT CONSULT-II

1.

Turn ignition switch “ON”.

2.

Fully depress the brake pedal at least 5 seconds.

3.

Erase the “Diagnostic Test Mode II (Self-diagnostic results)” memory. Refer to

EC-582

.

4.

Turn ignition switch “OFF”, wait at least 10 seconds and then turn “ON”.

5.

Perform “Diagnostic Test Mode II (Self-diagnostic results)” with ECM.

6.

If DTC is detected, go to

EC-813, "Diagnostic Procedure"

.

MONITOR ITEM

CONDITION

SPECIFICATION

BRAKE SW

●

Ignition switch: ON

Brake pedal: Fully released

OFF

Brake pedal: Slightly depressed

ON

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P1805
1805

Brake switch

A brake switch signal is not sent to ECM for an
extremely long time while the vehicle is driving.

●

Harness or connectors
(Stop lamp switch circuit is open or shorted.)

●

Stop lamp switch

Engine operating condition in fail-safe mode

ECM controls the electric throttle control actuator by regulating the throttle opening to a small range.
Therefore, acceleration will be poor.

Vehicle condition

Driving condition

When engine is idling

Normal

When accelerating

Poor acceleration

SEF058Y

EC-812

[QG (WITHOUT EURO-OBD)]

DTC P1805 BRAKE SWITCH

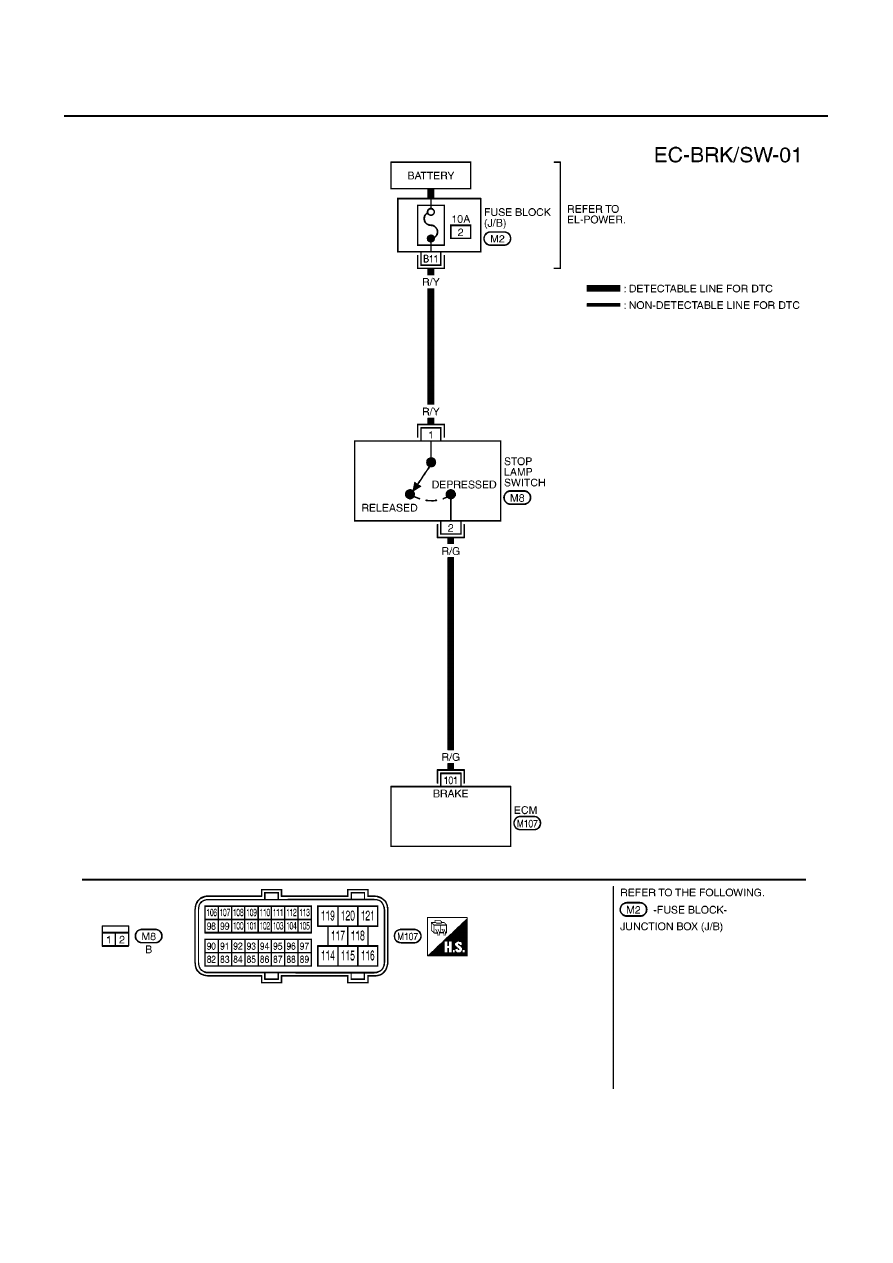

Wiring Diagram

EBS00R1A

YEC471A

DTC P1805 BRAKE SWITCH

EC-813

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

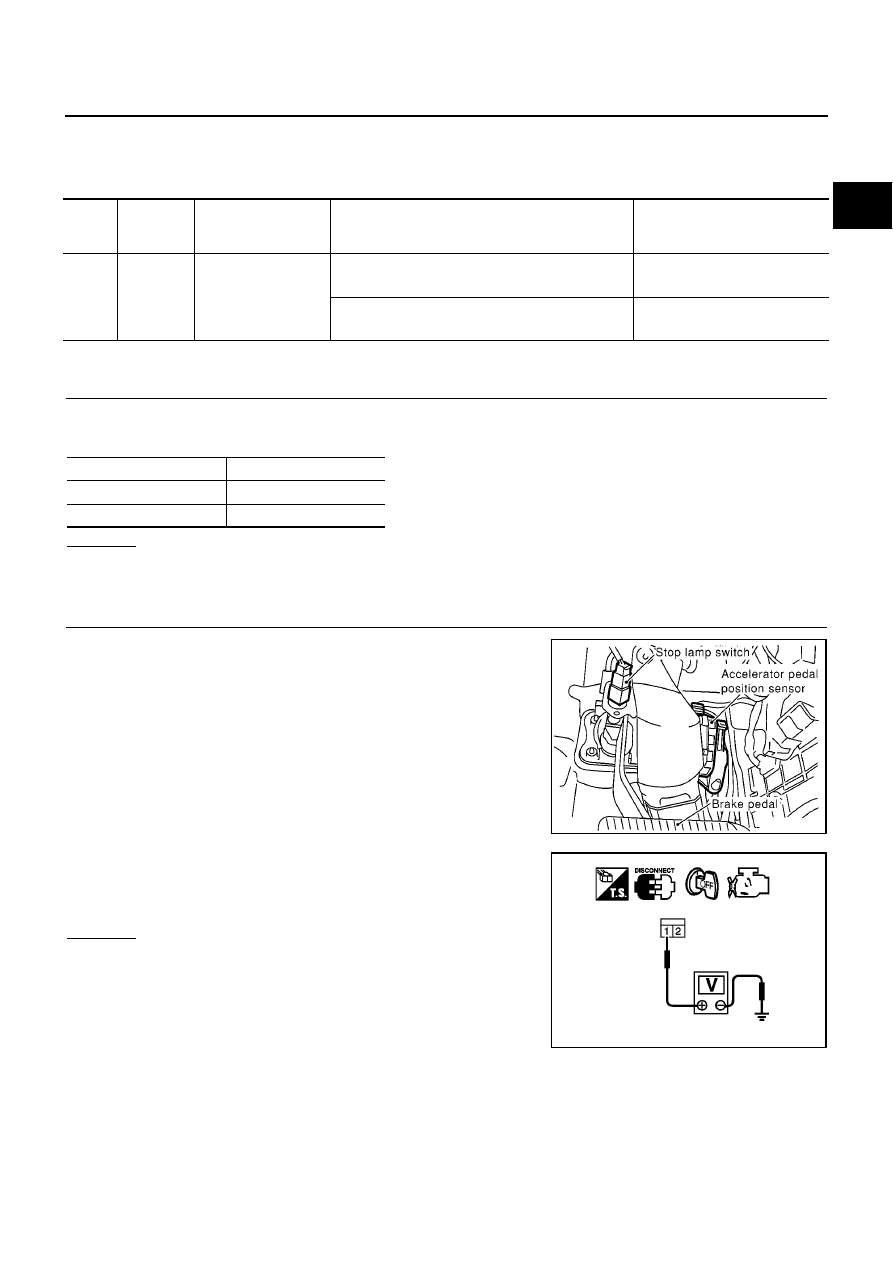

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

Diagnostic Procedure

EBS00R1B

1.

CHECK STOP LAMP SWITCH CIRCUIT

1.

Turn ignition switch “OFF”.

2.

Check the stop lamp when depressing and releasing the brake pedal.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 2.

2.

CHECK STOP LAMP SWITCH POWER SUPPLY CIRCUIT

1.

Disconnect stop lamp switch harness connector.

2.

Check voltage between stop lamp switch terminal 1 and ground
with CONSULT-II or tester.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

101

R/G

Stop lamp switch

[Ignition switch “OFF”]

●

Brake pedal fully released

Approximately 0V

[Ignition switch “OFF”]

●

Brake pedal depressed

BATTERY VOLTAGE
(11 - 14V)

Brake pedal

Stop lamp

Fully released

Not illuminated

Depressed

Illuminated

MBIB0152E

Voltage: Battery voltage

PBIB0117E
