DTC P0340 CMP SENSOR (PHASE)

7.

Turn ignition switch “OFF”, wait at least 10 seconds and then turn “ON”.

8.

Perform “Diagnostic Test Mode II (Self-diagnostic results)” with ECM.

9.

If 1st trip DTC is detected, go to

EC-748, "Diagnostic Procedure"

.

DTC P0340 CMP SENSOR (PHASE)

EC-747

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

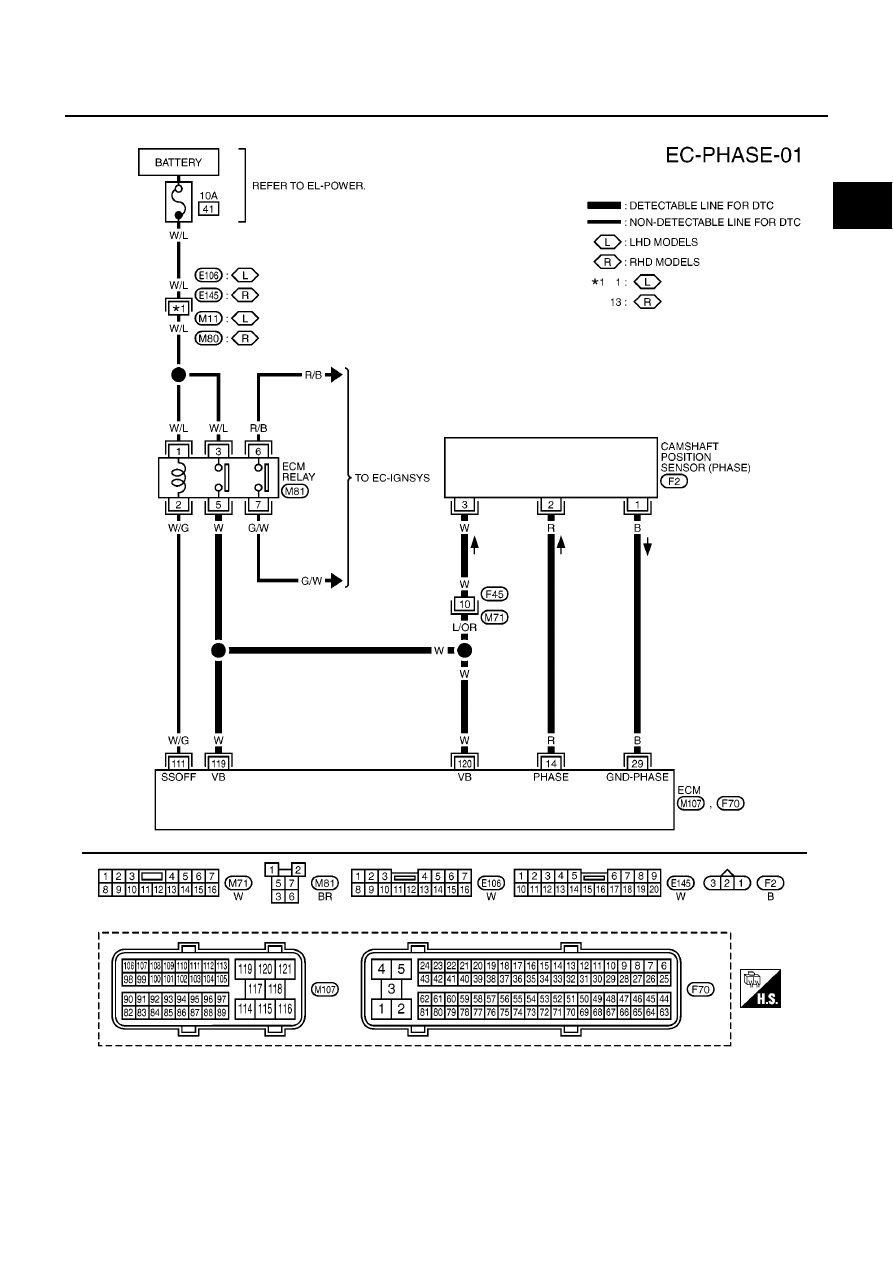

Wiring Diagram

EBS00QZ1

YEC458A

EC-748

[QG (WITHOUT EURO-OBD)]

DTC P0340 CMP SENSOR (PHASE)

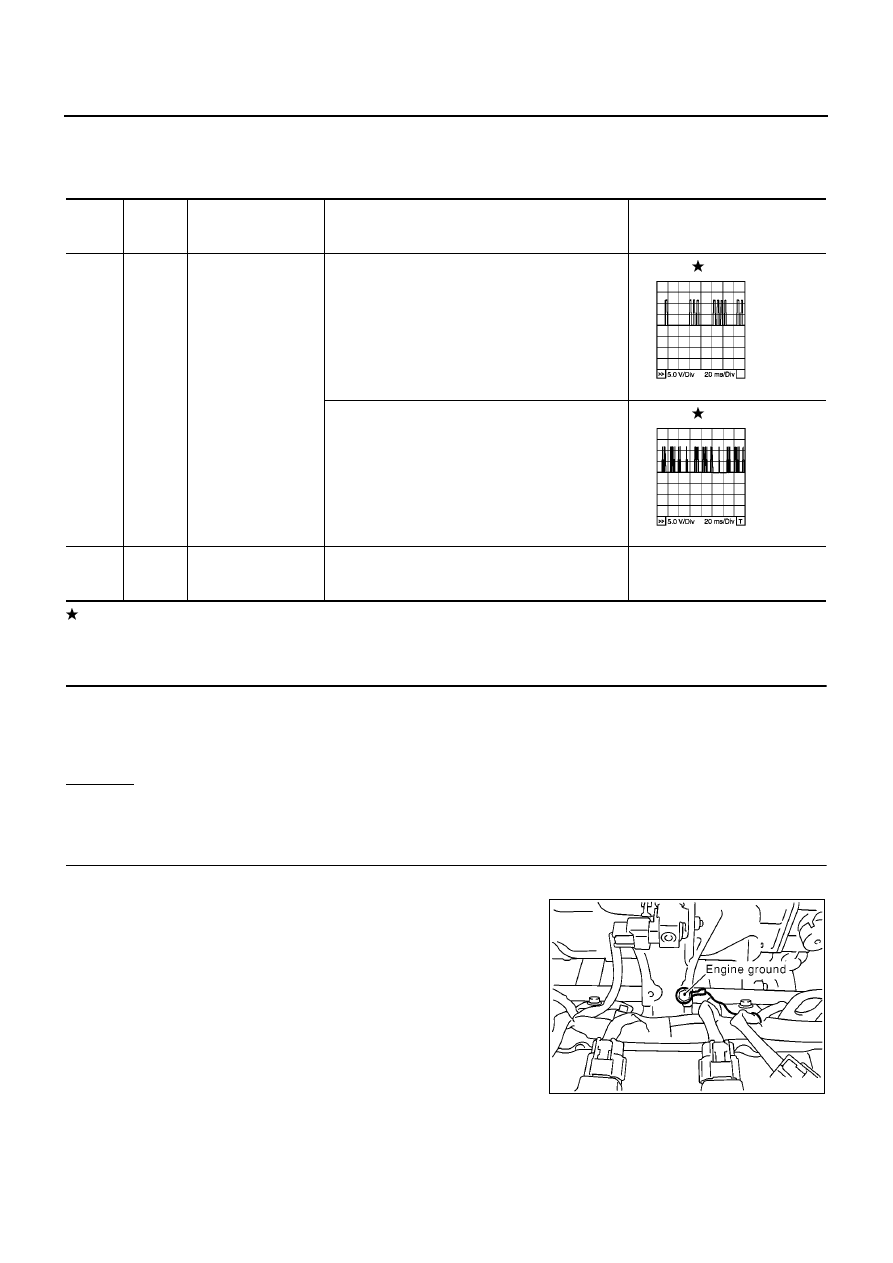

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

: Average voltage for pulse signal (Actual pulse signal can be confirmed by oscilloscope.)

Diagnostic Procedure

EBS00QZ2

1.

CHECK STARTING SYSTEM

Turn ignition switch to “START” position.

Yes or No

Yes

>> GO TO 2.

No

>> Check starting system. (Refer to “STARTING SYSTEM”, SC-13.)

2.

RETIGHTEN GROUND SCREWS

1.

Turn ignition switch “OFF”.

2.

Loosen and retighten engine ground screws.

>> GO TO 3.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

14

R

Camshaft position
sensor (PHASE)

[Engine is running]

●

Warm-up condition

●

Idle speed

1.0 - 4.0V

[Engine is running]

●

Engine speed is 2,000 rpm.

1.0 - 4.0V

29

B

Camshaft position
sensor (PHASE)
ground

[Engine is running]

●

Idle speed

Approximately 0V

PBIB0525E

PBIB0526E

Does the engine turn over?

Does the starter motor operate?

MBIB0095E

DTC P0340 CMP SENSOR (PHASE)

EC-749

[QG (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

3.

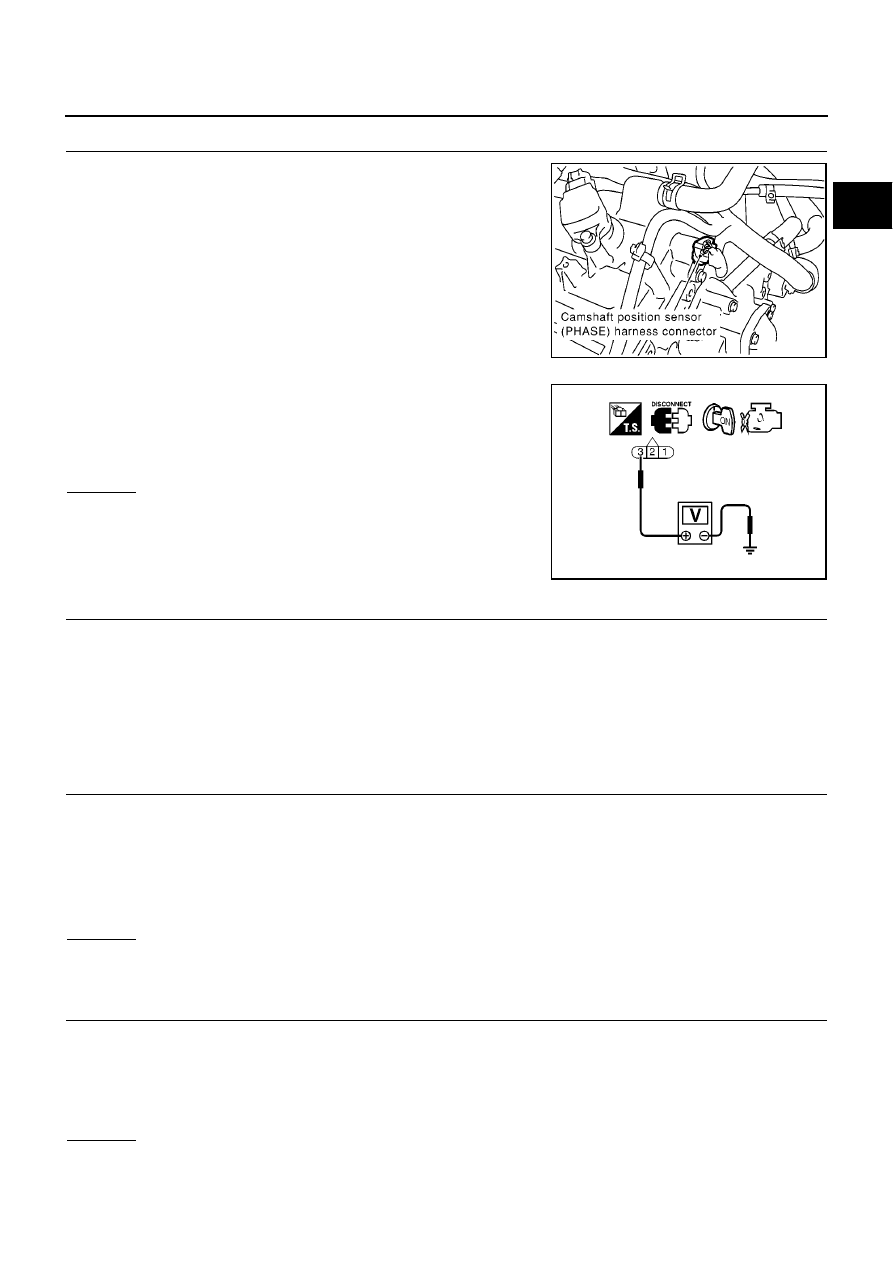

CHECK CMP SENSOR (PHASE) POWER SUPPLY CIRCUIT

1.

Disconnect camshaft position (CMP) sensor (PHASE) harness
connector.

2.

Turn ignition switch “ON”.

3.

Check voltage between CMP sensor (PHASE) terminal 3 and
ground with CONSULT-II or tester.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> GO TO 4.

4.

DETECT MALFUNCTIONING PART

Check the following.

●

Harness connectors M71, F45

●

Harness for open or short between camshaft position sensor (PHASE) and ECM

●

Harness for open or short between camshaft position sensor (PHASE) and ECM relay

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK CMP SENSOR (PHASE) GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch “OFF”.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminal 29 and CMP sensor (PHASE) terminal 1.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 6.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

6.

CHECK CMP SENSOR (PHASE) INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Check harness continuity between ECM terminal 14 and CMP sensor (PHASE) terminal 2.
Refer to Wiring Diagram.

2.

Also check harness for short to ground or short to power.

OK or NG

OK

>> GO TO 7.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

MBIB0104E

Voltage: Battery voltage

SEF509Y

Continuity should exist.

Continuity should exist.
