DTC P1805 BRAKE SWITCH

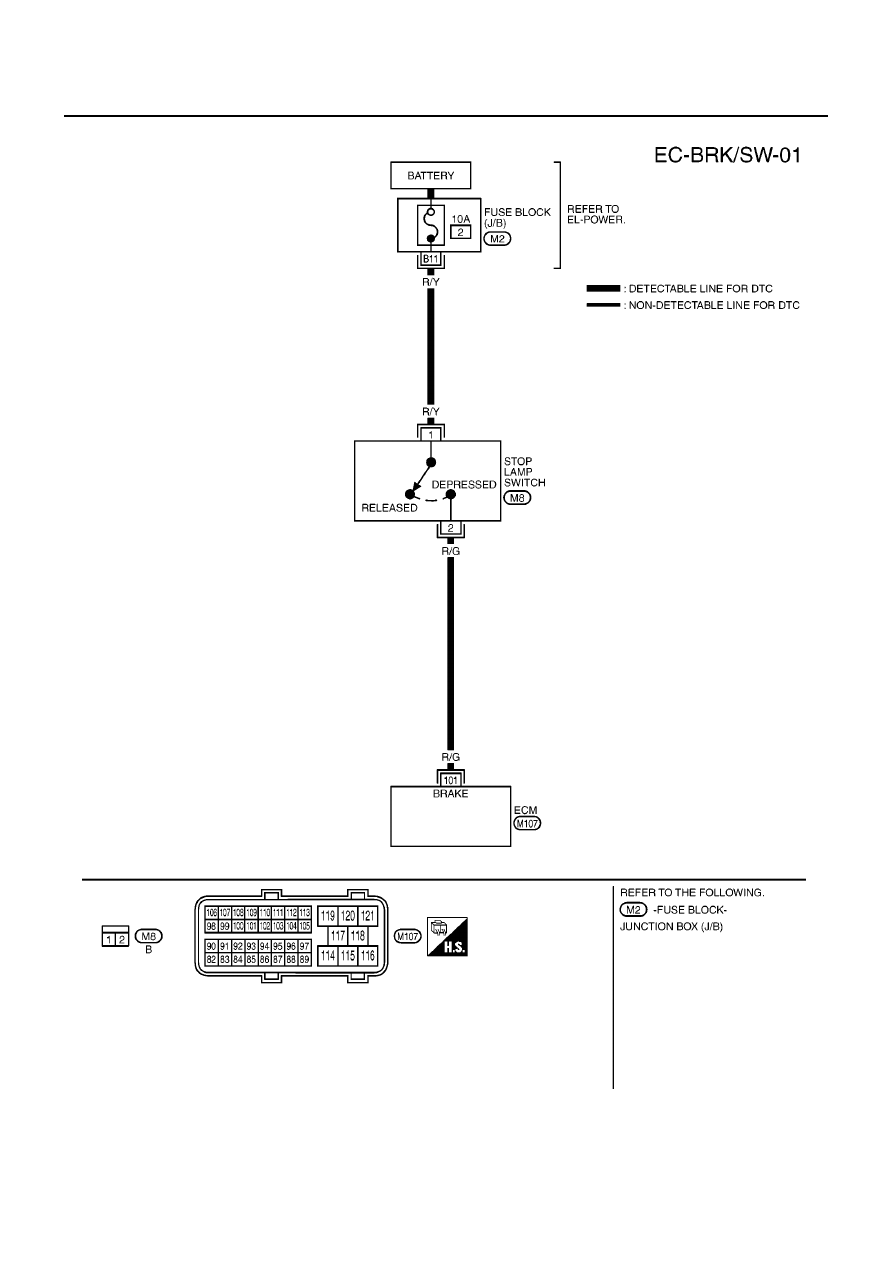

Wiring Diagram

EBS00QT4

YEC471A

DTC P1805 BRAKE SWITCH

EC-511

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM's transistor. Use a ground other than ECM terminals, such as the ground.

Diagnostic Procedure

EBS00QT5

1.

CHECK STOP LAMP SWITCH CIRCUIT

1.

Turn ignition switch “OFF”.

2.

Check the stop lamp when depressing and releasing the brake pedal.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 2.

2.

CHECK STOP LAMP SWITCH POWER SUPPLY CIRCUIT

1.

Disconnect stop lamp switch harness connector.

2.

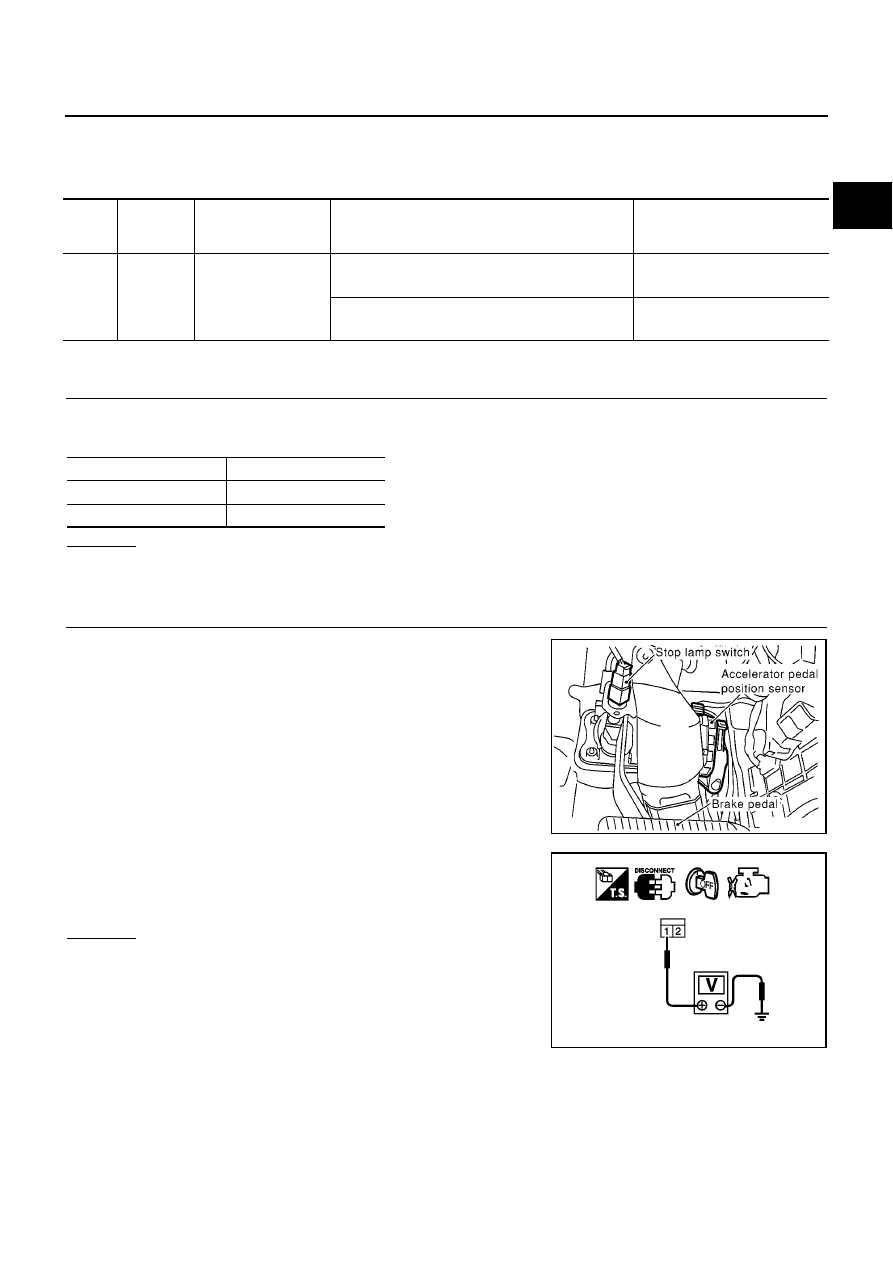

Check voltage between stop lamp switch terminal 1 and ground
with CONSULT-II or tester.

OK or NG

OK

>> GO TO 4.

NG

>> GO TO 3.

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

101

R/G

Stop lamp switch

[Ignition switch “OFF”]

●

Brake pedal fully released

Approximately 0V

[Ignition switch “OFF”]

●

Brake pedal depressed

BATTERY VOLTAGE
(11 - 14V)

Brake pedal

Stop lamp

Fully released

Not illuminated

Depressed

Illuminated

MBIB0152E

Voltage: Battery voltage

PBIB0117E

EC-512

[QG (WITH EURO-OBD)]

DTC P1805 BRAKE SWITCH

3.

DETECT MALFUNCTIONING PART

Check the following.

●

15A fuse

●

Fuse block (J/B) connector M2

●

Harness for open and short between stop lamp switch and battery

>> Repair open circuit or short to ground or short to power in harness or connectors.

4.

CHECK STOP LAMP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch “OFF”.

2.

Disconnect ECM harness connector.

3.

Disconnect stop lamp switch harness connector.

4.

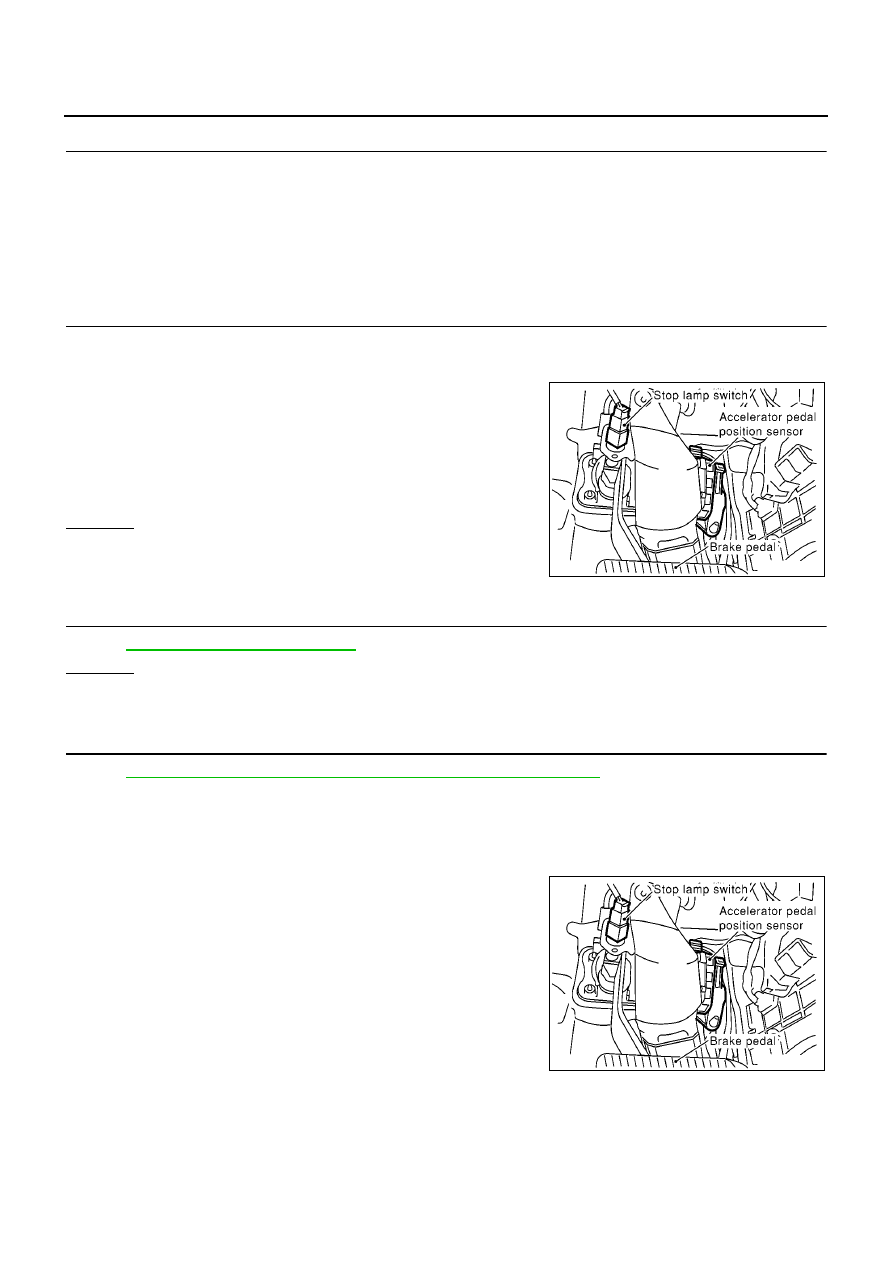

Check harness continuity between ECM terminal 101 and stop
lamp switch terminal 2.
Refer to Wiring Diagram.

5.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

5.

CHECK STOP LAMP SWITCH

Refer to

EC-512, "Component Inspection"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace stop lamp switch.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-138, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS00QT6

STOP LAMP SWITCH

1.

Disconnect stop lamp switch harness connector.

Continuity should exist.

MBIB0152E

MBIB0152E

DTC P1805 BRAKE SWITCH

EC-513

[QG (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

2.

Check continuity between stop lamp switch terminals 1 and 2
under the following conditions.

If NG, adjust brake pedal installation, refer to “BRAKE PEDAL
AND BRACKET”, BR-14, and perform step 2 again.

Conditions

Continuity

Brake pedal fully released

Should not exist.

Brake pedal depressed

Should exist.

PBIB0118E
